RD RD6006 RD6006W корпус USB WiFi DC - DC напряжение тока понижающий модуль питания холоднокатаная стальная оболочка комбинированный комплект

RD6006 RD6006W USB WiFi DC - DC напряжение тока понижающий модуль питания ссылка:https:/www.Al i express.com/item/1005003058163342.HTML?SPM=5261.product управление online.0.0.4 из 044Ed points V DP ABD

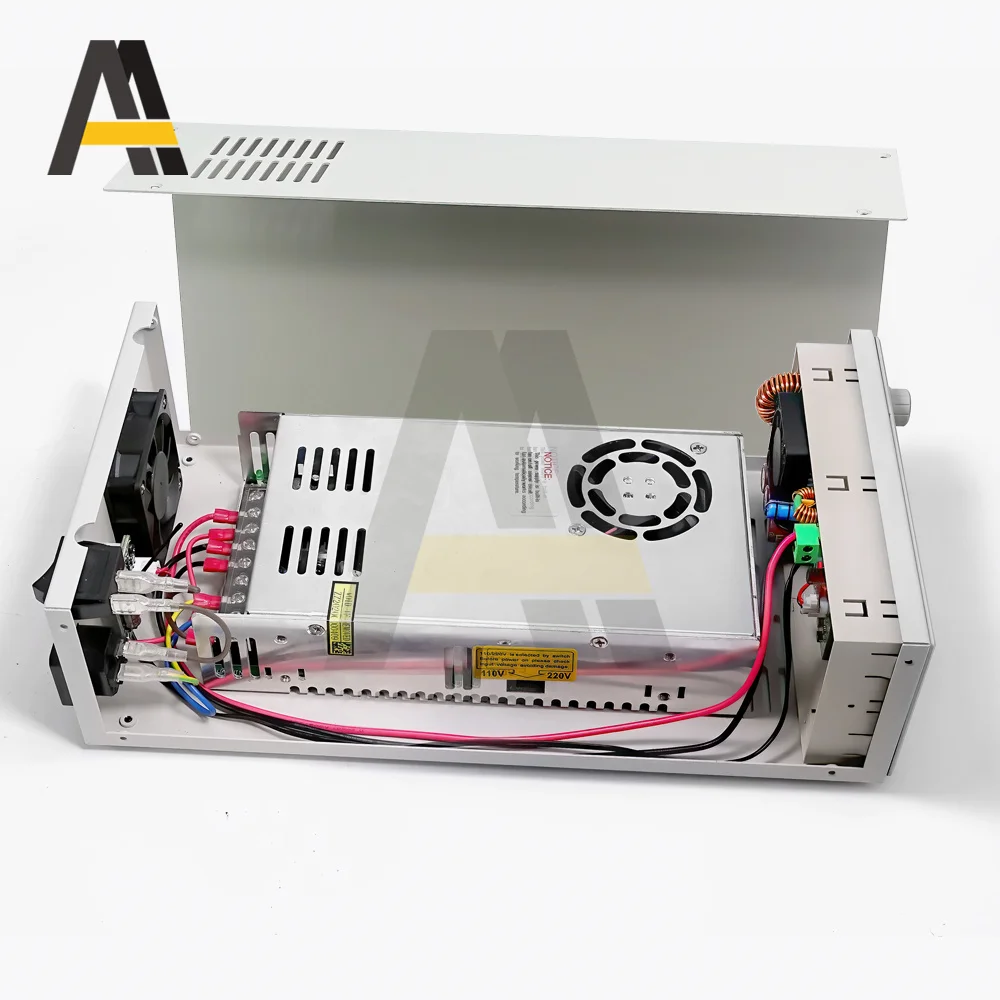

Шаги сборки:

1. Проверка аксессуаров: Проверьте, завершены ли аксессуары S06A в соответствии со списком аксессуаров или схемой аксессуаров.

2. Проверка RD6006: Подключите самый длинный шнур питания к розетке RD6006, отрегулируйте источник питания постоянного тока на 12V1A и питание на RD6006. Установите RD6006 на 5V1A и включите выход, чтобы увидеть, является ли дисплей нормальным.

3. Сборка задней панели: Соберите переключатель, гнездо персонажа и вентилятор в нижнюю крышку.

4. Переключающий блок питания в сборке: Соберите блок питания на нижнюю крышку.

5. Подключите шнур питания: Подключите шнур питания (опасное действие, непрофессионалы не работают)

Используйте коричневый провод для подключения переключателя и живого провода (L) импульсного источника питания;

Затем используйте коричневый провод для подключения выключателя и живого провода (L) контактного гнезда;

Подключите нулевую линию (N) контактного гнезда с нулевой линией (N) импульсного источника питания с синей линией;

Подключите заземляющий провод (е) разъема word с заземляющим проводом (ВКЛ) импульсного источника питания с желтыми и зелеными двухцветными проводами.

6. Проверка импульсного источника питания: после повторной проверки проводки используйте шнур питания для питания, используйте контрольную ручку для проверки состояния источника питания и изоляции, затем Используйте мультиметр, чтобы измерить, является ли выходная мощность 60 в нормальной, Затем используйте небольшую отвертку для тонкой настройки выходной мощности до 65 в.

7. Сборка платы питания вентилятора: сборка платы питания вентилятора в соответствующее положение.

8. RD6006 сборка: привязка RD6006 к чехол, а затем подключение внешней сенсорной линии.

9. Оставшаяся сборка проводки: Подключите кабель RD6006 к выходному терминалу коммутационного источника питания, подключите клемму блока питания вентилятора к выходному терминалу коммутационного источника питания, И вставьте сиденье вентилятора в панель питания вентилятора.

10. Тест на включение питания: Подключите шнур питания, включите переключатель, и вентилятор корпуса будет работать (Примечание: вентилятор с контролем температуры, когда температура низкая, он прекратится после включения и запуска в течение 3 секунд).

11. Установите винты корпуса.

12. Установите подушечки для ног.

13. Окончательная проверка мощности.

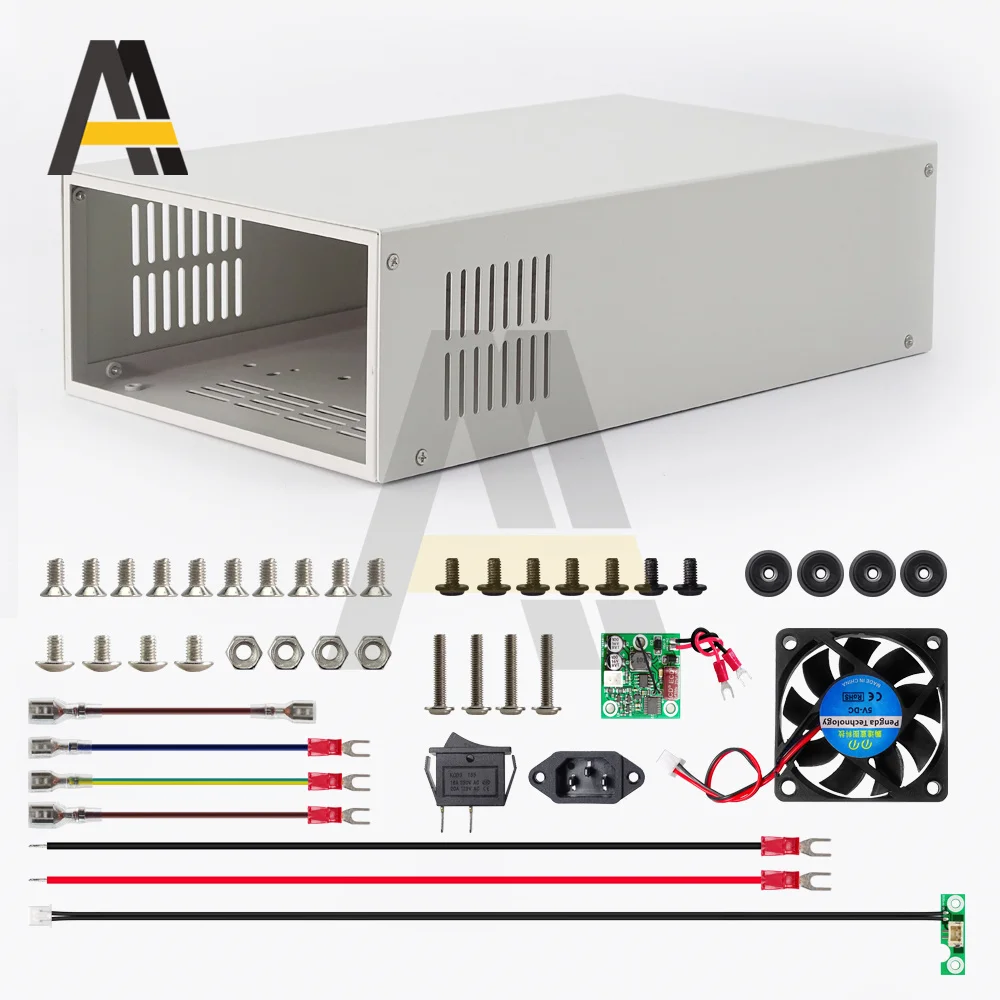

Посылка включает в себя:

1 * вентилятор (50*15 мм)

1 * плата питания вентилятора (33*33 мм)

3 * Винт платы питания вентилятора (М3*5*7)

4 * фиксация накладки для ног (М3*5*7)

4 пары * крепежные винты вентилятора (круглая головка M3 * 13)

6 * Соединительный провод (2 * коричневый, 1 * желто-зеленый двойной цвет, 1 * синий, 1 * красный, 1 * Черный)

1 * KCD3 клавишный переключатель

1 * AC-02 розетка

4 * Нескользящая ножная накладка (Φ13*4)

4 * крепежный винт переключателя (M4 * 6 плоская головка)

8 * крепежные винты корпуса (M3 * 6 плоская головка)

Примечание:

1. Предотвращение короткого замыкания во время сборки и правильное подключение положительных и отрицательных полюсов.

2. Не подключайте цепь при включении питания.

3. Старайтесь избегать тряски и падения.

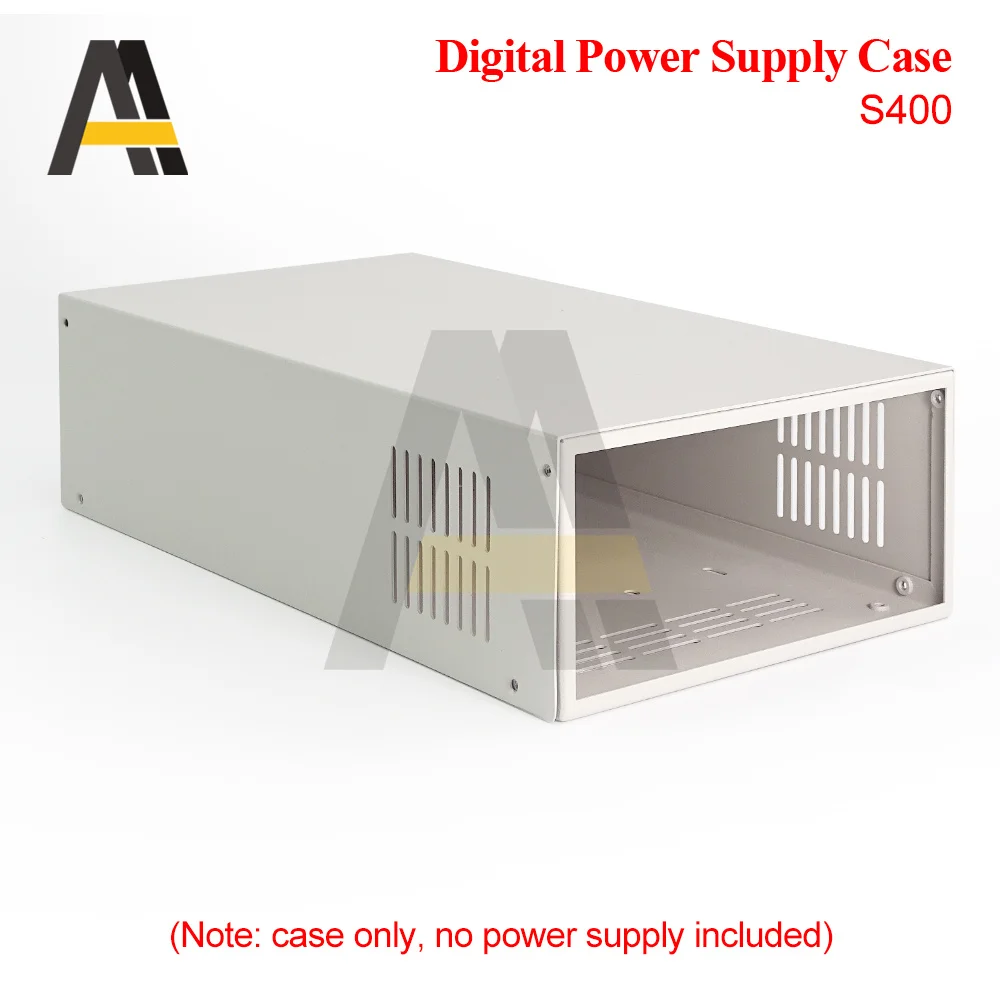

4. Корпус изготовлен из холоднокатаного стального материала, а поверхность распыляется пластиком. При сборке и использовании он должен предотвращать появление царапин острыми предметами и избегать прямых солнечных лучей и влажных сред.

5. Поскольку процесс сборки включает напряжение, которое превышает безопасность человеческого тела, непрофессионалы не должны управлять им. Примите меры изоляции и защиты во время процесса сборки и поместите этот продукт в место, которое трудно для детей и пожилых людей прикоснуться.
