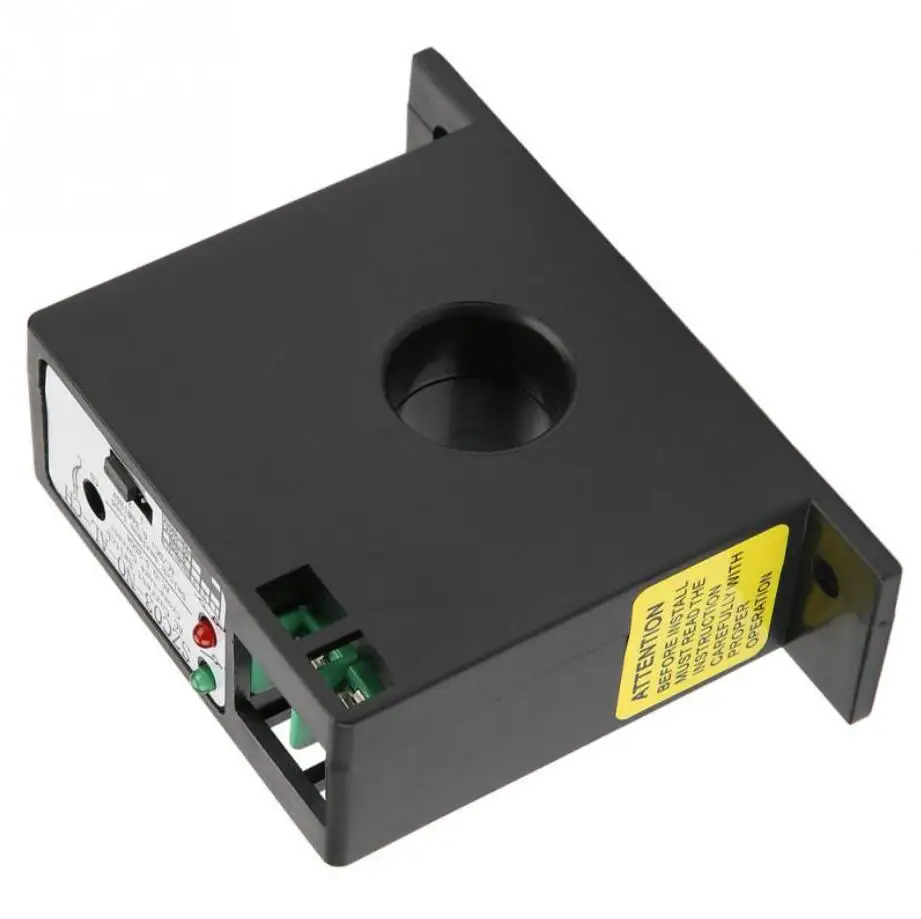

Введение продукта

Переключатели с датчиком тока серии SZC03 являются идеальным выбором для мониторинга всех видов переменного тока. Он безопасен и надежен, а конструкция из твердого или сплит-сердечника облегчает установку. Диодной накачкой core Модель может принять переменного тока от 0,5 к 200A и сплит-core Модель может принять переменного тока форма 1,5 к 200A. Обе модели имеют возможность выводить сигнал переключателя с состоянием нормального открытия или нормального закрытия для контроля всех видов устройств автоматизации, таких как вспышка, зуммер, реле, Одноступенчатый SMC и другое электронное оборудование нагрузки. Переключатель имеет регулируемую точку установки и светодиодный индикатор, чтобы показать, есть ли мощность на устройстве и когда переключатель активируется. Точки установки можно регулировать с помощью потенциометра рядом с светодиодами. Обратите внимание, что номинальная нагрузка выключателя составляет 0,3a @ 135 в переменного/постоянного тока.

Особенности:С высокой точностью, стабильной производительностью, долгим сроком службы и т. д., является автоматизацией промышленного оборудования, контроль мощности идеальный выбор.

Применение:Широко используется на подстанциях, устройствах частотного контроля, инверторных устройствах, электролитическом покрытии, электрических локомотивных станках, уличных фонарях, угольных шахтах и других потребностях текущего мониторинга индустрии автоматизации.

Особенности продукта

• Самостоятельная установка и эксплуатационные расходы.

• Твердотельный переключатель для цепей управления до 0,3a @ 135 в переменного тока/постоянного тока.

• Самостоятельная установка и эксплуатационные расходы.

• Корпус изготовлен из АБС-пластика (UL 94V-0).

• Регулируемый комплект пункт отключения от 0,5 к 200A переменного тока.

• Светодиодный индикатор обеспечивает быструю визуальную индикацию состояния контакта.

• Power MOS выступает в качестве переключателя устройства, разработанного переключателем.

• Количество запусков не ограничено.

• Время отклика выключателя менее 200 мс.

• Конструкция с твердым или раздельным сердечником, напряжение изоляции до 2000 В.

Принцип работы

Переключатель основан на принципе индукции электромагнита. Индуцированный ток будет произведен, когда переменный ток в цепи изменится. Состояние выключателя является нормальным или нормальным. Эти переключатели являются твердотельными переключателями, которые активируют закрытие контакта, когда контролируемый основной ток цепи превышает предварительно установленный уровень. Красный светодиодный индикатор показывает, что это изменение произошло.

Типичное применение

• Мониторинг переменного тока.

• Защита от перегрузки двигателя.

• Выступает в качестве электронного переключателя в системе автоматического управления.

• Применение в схемах освещения выступает в качестве электронного переключателя.

• Защита электрических нагревателей.

Технические характеристики

Источник питания:

Автономный внешний источник питания

Диапазон входного тока (AC)

0,5 к 200A непрерывного (можно заказать изделие однотонного-core модель)

1,5 к 200A непрерывного (сплит-core модель)

Установочная точка

1 до 200A непрерывный (одножильная регулируемая модель)

1,5 к 200A непрерывного (сплит-core регулируемая модель)

Ток проведения

0,5 ± 0.2A (одножильная регулируемая модель)

1,5 ± 0.2A (сплит-ядро регулируемая модель)

Состояние переключателя:

Обычный открытый или обычный закрытый

Выходная Номинальная мощность

0.3A @ 135VDC/AC

Частота нагрузки переменного тока

10-200 Гц

Гистерезис

≤ 1%

Точность

10%

Повторяемость

100%

Энергопотребление

≤ 1 Вт

Время отклика:

<200 мс

Ток утечки

≤ 1 мА

Ограничение температуры

От 32 до 122 ℃ (от 0 до 50 ℃)

Ограничения влажности

От 10 до 95% относительной влажности (без конденсации).

Класс корпуса

UL 94V-0 огнестойкость ABS, изоляция

Класс 600 В.

Максимальная перегрузка

200% (< 200% от номинального проходного тока).

Размеры

(63 × 100 × 31,8) мм (одножильная модель)

(62 × 90 × 25,5) мм (сплит-core модель)

Описание модели

①: Виды продукции:

SZC-это датчик тока;

SZT-это преобразователь тока

②: Означает максимальную мощность переключателя:

Серия SZC03 Максимальная мощность переключателя: 0.3A @ 135V AC/DC;

③: Означает состояние устройства по умолчанию:

НетОзначает, что обычно открывается, переключатель открывается, когда исходный ток меньше установленного значения;

NCОзначает, что нормально закрытый, переключатель закрыт, когда исходный ток меньше установленного значения

④: Означает точку установки, регулируемую ли

AL: регулируемый, пользователь может регулировать размер тока действия переключателя;

F: фиксированная точка отключения ток прохода не может быть изменен

⑤: Означает форму фиксированного порта устройства:

CH означает круглое фиксированное отверстие, провод должен проходить через отверстие;

SH означает, что можно открыть квадратное отверстие, отверстие можно открыть

Е. Г: SZC03-NO-AL-CH

Означает:Это устройство является датчиком тока; Максимальная нагрузка переключения составляет 0,3a/135 в переменного тока/постоянного тока; По умолчанию состояние является нормальным; Установочная точка регулируется; Устройство является круговым фиксированным отверстием;

Выбор модели

Модель продукта

Сила тока

Номинальный переключатель

Значение настройки

Светодиодный статус

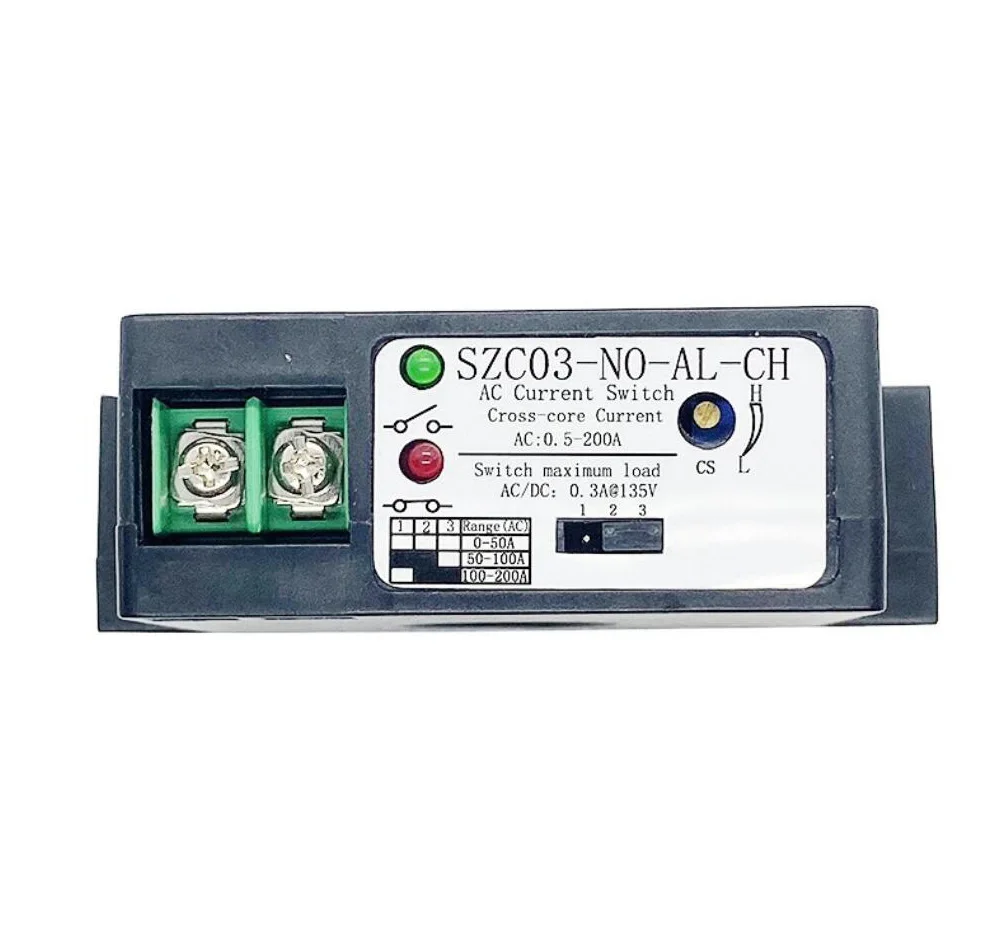

SZC03-NO-AL-CH

0,5-200A AC

0.3A @ 135V AC/DC

Регулируемый

Зеленый (открытый)/красный (закрытый)

SZC03-NC-AL-CH

0,5-200A AC

0.3A @ 135V AC/DC

Регулируемый

Зеленый (открытый)/красный (закрытый)

SZC03-NO-F-CH

0,5-200A AC

0.3A @ 135V AC/DC

Не регулируется

Красный (близко)

SZC03-NO-AL-SH

1,5-200A AC

0.3A @ 135V AC/DC

Регулируемый

Зеленый (открытый)/красный (закрытый)

SZC03-NC-AL-SH

1,5-200A AC

0.3A @ 135V AC/DC

Регулируемый

Зеленый (открытый)/красный (закрытый)

SZC03-NO-F-SH

1,5-200A AC

0.3A @ 135V AC/DC

Не регулируется

Красный (близко)

Примечание:(1) исходный ток должен быть переменного тока;(2) зеленый означаетПереключательОткрытый; Красный означает, что переключатель закрыт;

Dimemsion (единица измерения: мм)

Типичная проводка

Примеры применения

Установка

① Установите переключатель в подходящем месте с помощью двух монтажных отверстий в основании блока. При использовании галстуков убедитесь, что стяжки надежно закреплены и что устройство стабильно. Если используется команда, плотно вкрутите один винт одновременно в каждое отверстие.

② Убедитесь, что источник питания к цепи выключен.

③ Для модели твердого сердечника отсоедините контурную линию, проведите кабель проводника питания через чувствительное отверстие переключателя тока и повторно подключите контурную линию. Чтобы открыть переключатель, нажмите на вкладку пальцем для сплит-модели. После размещения провода в отверстии плотно прижмите откидную часть вниз до тех пор, пока не услышится определенный щелчок, и вкладка полностью выскочит.

④ Подключите цепь переключателя к клеммному блоку для загрузки.

⑤ Включите цепь.

⑥ Если зеленый светодиодный индикатор включен и красный светодиодный индикатор выключен, вы должны отрегулировать потенциометр в низком направлении, пока не загорится красный светодиодный индикатор. Если красный светодиодный индикатор включен и зеленый выключен, вы должны отрегулировать потенциометр до тех пор, пока не загорится зеленый светодиодный индикатор, А затем Отрегулируйте потенциометр на низком направлении, пока не включится красный светодиодный индикатор.

Switch выключатель переменного тока работает сейчас.

Светодиодный индикатор

● Зеленый светодиодный:Указывает на то, что ток проходит через ядро, но установленная точка не получена, и контакты открыты.

● Красный светодиодный:Указывает на то, что установленная точка была достигнута, и контакты теперь закрыты.

Увеличение измеренного тока

Если измеренный ток слишком низкий, чтобы быть обнаружен:

Деформация проводника (провод через чувствительное отверстие и вокруг корпуса переключателя для производства нескольких витков для увеличения измеренного тока. Используйте приведенное ниже уравнение, чтобы определить, сколько обертывания необходимо:

Измеренный ток = фактический ток × количество витков.

Примечание:Сбой в уменьшении емкости тока может привести к повреждению переключателя при использовании нескольких витков для увеличения измеренного тока. Используйте следующую формулу для определения нового максимального тока:

Новый Максимальный ток = Номинальный ток переключателя/количество оборотов.

Например, с 2 витками и максимальной номинальной силой тока 50A: Новый Максимальный ток = 50A/2 = 25A.

Уведомление

Переключатель переменного тока серии SZC03 предназначен для обеспечения входного сигнала для оборудования в нормальных рабочих условиях. В тех случаях, когда сбой или сбой токового переключателя может привести к личным повреждениям или повреждению собственности на контролируемое оборудование или другое свойство, в системы управления должны быть предусмотрены дополнительные меры предосторожности. Включайте и поддерживайте другие устройства, такие как системы наблюдения или сигнализации, безопасность или ограничение контроля, предназначенное для предупреждения или защиты от, сбой или неисправность SZC03 Регулировка должна быть слегка повернута по часовой стрелке за определенную точку, чтобы обеспечить нормальные отклонения тока линии не вызывают ложных условий. Все источники питания должны быть отключены перед любой установкой и подключением к электричеству.

Тревожная съемка

Вопрос 1:Блок питания переменного тока, но светодиодный индикатор не горит;

Решение:Убедитесь, что Питание переменного тока к устройству является нормальным.

Вопрос 2:Трудно сделать красный светодиод освещенным при регулировке непрерывно изменяемого потенциометра.

Решение:Вы повернули потенциометр по часовой стрелке. Поверните его в направлении против часовой стрелки.

Вопрос 3:Выход выключателя не работает.

Решение:Убедитесь, что максимальный диапазон тока не был превышен, и соединение выхода хорошо подключено. Напряжение или токи выше номинального уровня могут повредить выключатель.

Вопрос 4:Заданный точечный потенциометр поворачивается.

Решение: поверните потенциометр против часовой стрелки, чтобы вернуть устройство в исходную настройку. Начните процедуру калибровки снова.
