Последняя версия Rev 7,0 в продаже!

Версия прошивки V1.24

Поддержка DSD256!

Официальная страница введения: http:/www.soekris.dk/dam1021.html

Официальная ссылка на ручную загрузку: http://pan.baidu.com/s/1WF60m пароль: k8k5




Дискретная Плата декодера R2R DAC, которая очень популярна в последние годы, продается!

Характеристики:

Название продукта dam1021-12 dam1021-05

THD @ -1 дБ 0.007% 0.015%

THD @ -60 дБ 0.03% 0.09%

Резистор точность 28 бит, резисторы 0.01%-0.05% 28 бит, резисторы 0.05%

Часы джиттер RMS 0,8 pS типичный

S/N 20 кГц Бандаж с 127 дБ невзвешенный

Частотный диапазон + 0.1дб-1.0дб 20 Гц-20 кГц

Вход SPDIF Coax и Toslink, до 24 бит/192 кГц

Вход I2S PCM полностью изолированный, до 24 бит/384 кГц

Вход I2S DSD полностью изолирован, до DoP128 и DSD256

Выход без буфера Одноконтурный 1,4 V RMS, Zout 640R

Выход Буферизованный сбалансированный 4,0 V RMS, Zout 20R

Входная мощность +-8-15 В постоянного тока макс. 5 Вт, Typ 2 Вт

Размер доски 3,2 "x 5,8" (81x147 мм)


Конкретные параметры оборудования:

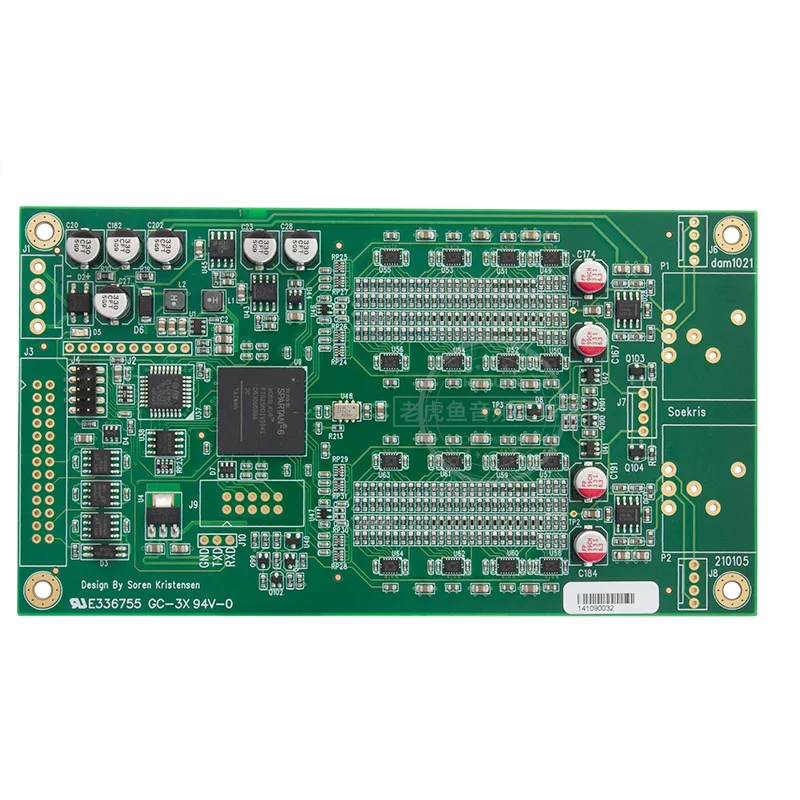

Размер печатной платы: 81 мм * 147 мм

Поддержка PCM 28bit 384 кГц, используйте только 24 бит, другие используется для регулировки громкости

Поддержка коаксиального, оптического, AES и ввода интерфейса IIS, с изоляцией и функцией повторного синхронизации данных FIFO

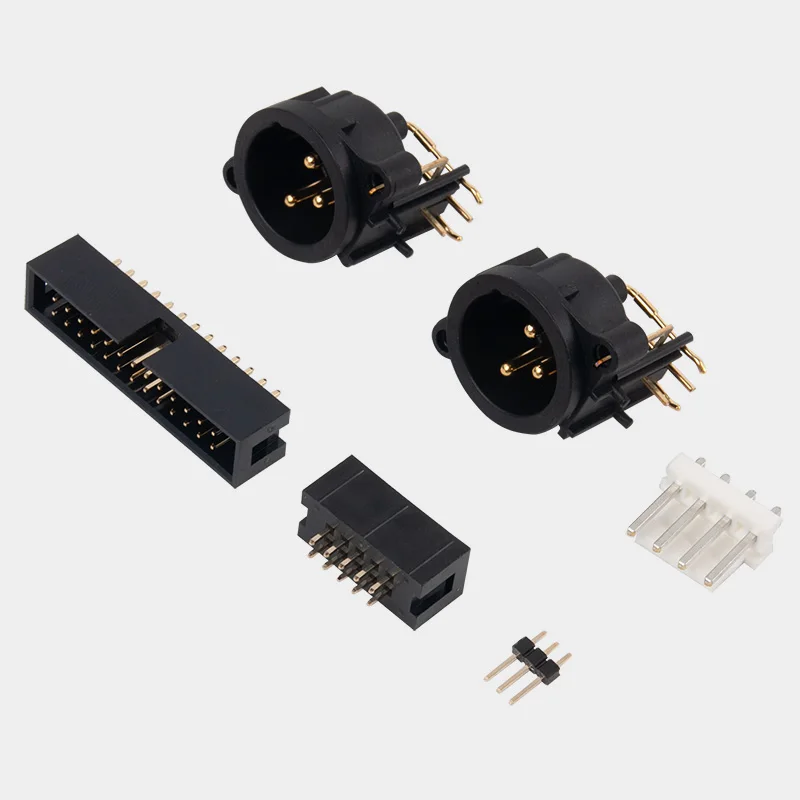

Поддержка сбалансированного и одноконечного выхода RCA XLR и исходного выхода RCA без цепи buff.

Сбалансированный интерфейс может непосредственно управлять наушниками с высоким сопротивлением.

С последовательным портом RS232, вы можете написать обновления прошивки или написать различные цифровые фильтры самостоятельно. Цифровые фильтры можно загрузить в следующем сообщении или получить от владельца. Существующие фильтры следующие, если вы не удовлетворены, вы также можете использовать программное обеспечение MATLAB, чтобы написать свой собственный, возможность воспроизведения очень высока!

Внешний источник питания поддерживает двойной AC7-8v (5-7va) или двойной DC ± 12v (5-7va) одновременно

Стандарт электропитания: двойной 9 в

Начальная Версия прошивки вместе включает следующие функции:

I2S вход до 384 кГц частота образцов (Протестировано до 192 кГц)

SPDIF вход до 192 кГц (Протестировано до 96 кГц)

Автоматическое снятие акцентов для материала 44,1 кГц

Встроенный набор простых пихтовых фильтров для всех ставок образцов

Цифровой регулятор громкости через простой потенциометр

Автоматический выбор входного сигнала

Блокировка данных: s/w PLL с фильтром низких частот 0,02 Гц

Интерфейс S/W (последовательный интерфейс) позволяет:

Регулятор громкости (Е. Г. С Arduino)

Выбор входного сигнала (например, с Arduino)

Загружаемые пихтовые фильтры, включая байпасный фильтр для поддержки NOS (в комплект входит утилита s/w)

Обновление/обновление прошивки

Следующие функции (через обновление прошивки, выполненное пользователем)

Поддержка DSD

Каскадные фильтры для цифрового кроссовера

Каскадные фильтры для сбалансированного использования

Главный часовой выход

Для получения конкретной информации вы можете посетить соответствующие сообщения на веб-сайте DIYAUDIO. Есть конкретные введения и отзывы пользователей в сообщениях, а также зарубежные ссылки и методы покупки.

http://www.diyaudio.com/forums/vendors-bazaar/259488-reference-dac-module-discrete-r-2r-sign-magnitude-24-bit-384-khz.html

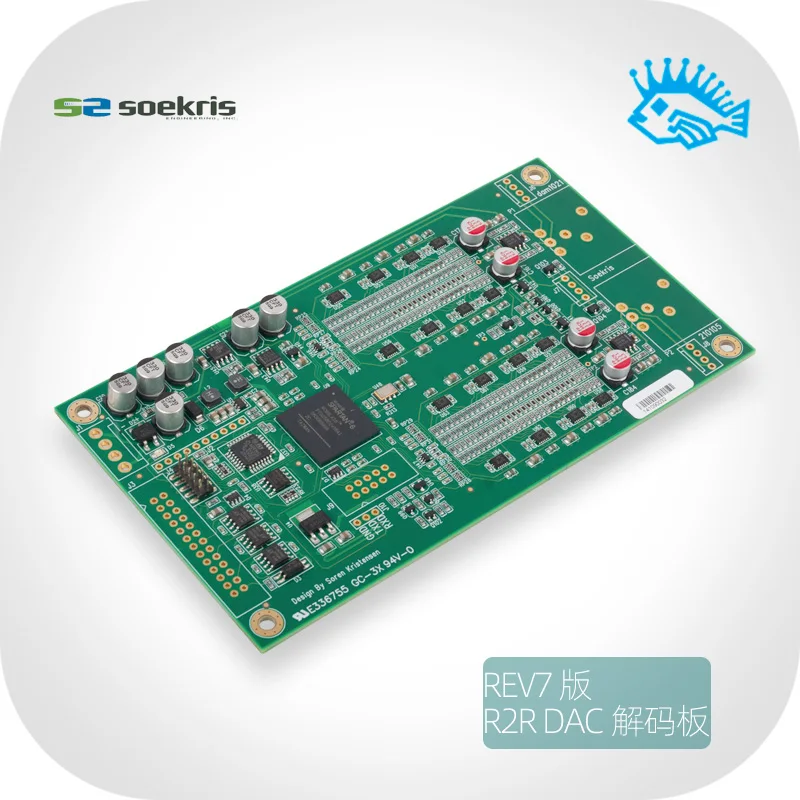

Dam1021-это модуль DAC, основанный на дискретном R-2R дизайне DAC со значком знака, с FPGA на основе FIFO буферизации/блокировки и пользовательских цифровых фильтров, <1 ps генератор часов дрожания, С 28 бит разрешение, поэтому есть запас, передискретизации до 3,072 МГц. До 24 бит/384 кГц вход от SPDIF, I2S и USB (через USB к интерфейсной плате I2S), с изоляцией на интерфейсе I2S. Плата очень гибкая, с цифровым регулятором громкости и параметрами фильтра, которые можно загрузить. Плата полностью обновляется благодаря простому последовательному подключению, которое позволяет использовать новые функции позже. На данный момент мы планируем добавить цифровые фильтры кроссовера в ближайшее время.

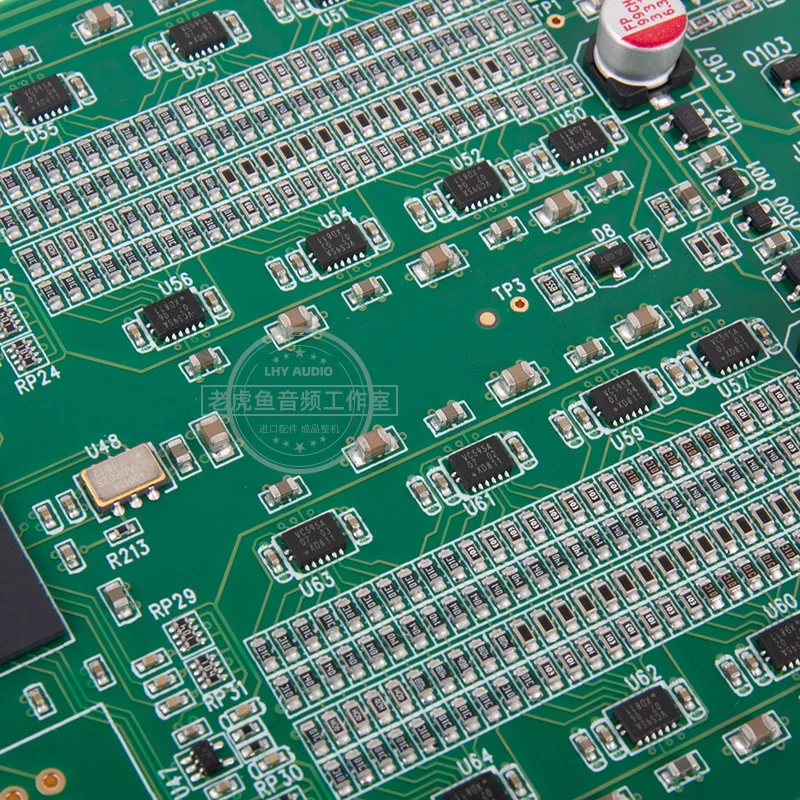

В основе R-2R сети имеет выходное напряжение 1,4 V RMS и выходное сопротивление 625 Ом и, следовательно, может быть диск много вещей напрямую. Есть также встроенные сбалансированные выходные драйверы, которые могут напрямую управлять наушниками с высоким сопротивлением (>= 300 Ом). Блок питания также встроен, просто добавьте 5 Вт + тороидный трансформатор.

В чем разница между досками, использующими резисторы 0.01%, 0.02% или 0.05%?
Только гармоническое искажение становится лучше с более точными резисторами, и, как правило, они будут звучать так же, как резисторы изначально лучше, чем указано. Но более точные резисторы имеют меньший температурный дрейф и лучшую долгосрочную стабильность, и поэтому будет лучше в долгосрочной перспективе.

Пожалуйста, обратите внимание, что этот продукт не изготовлен Soekris Engineering, Inc., но Soekris ApS в Дании. Все вопросы поддержки должны быть направлены на: info@soekris.dk
