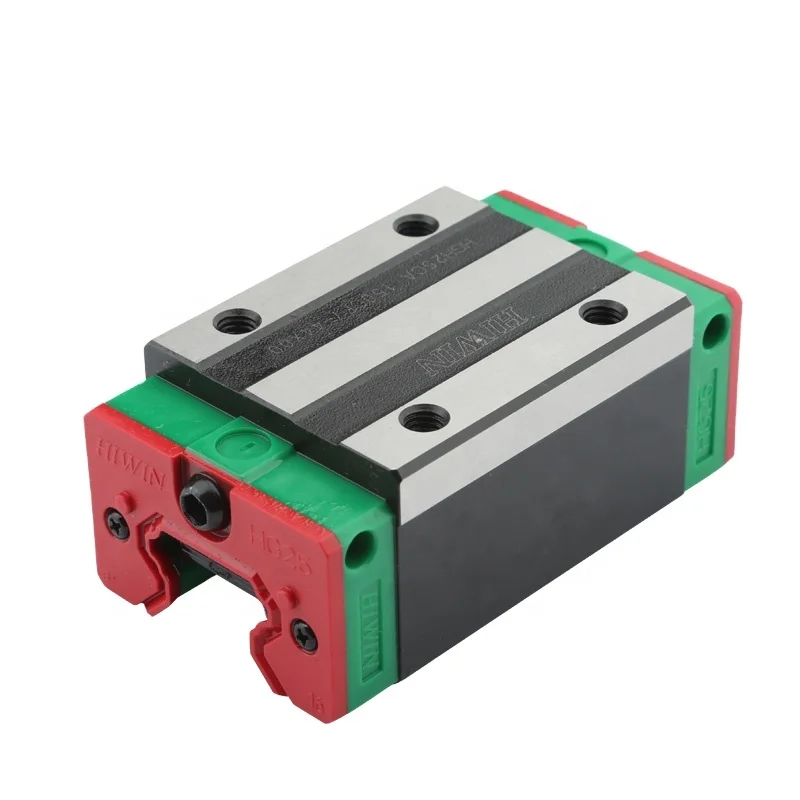

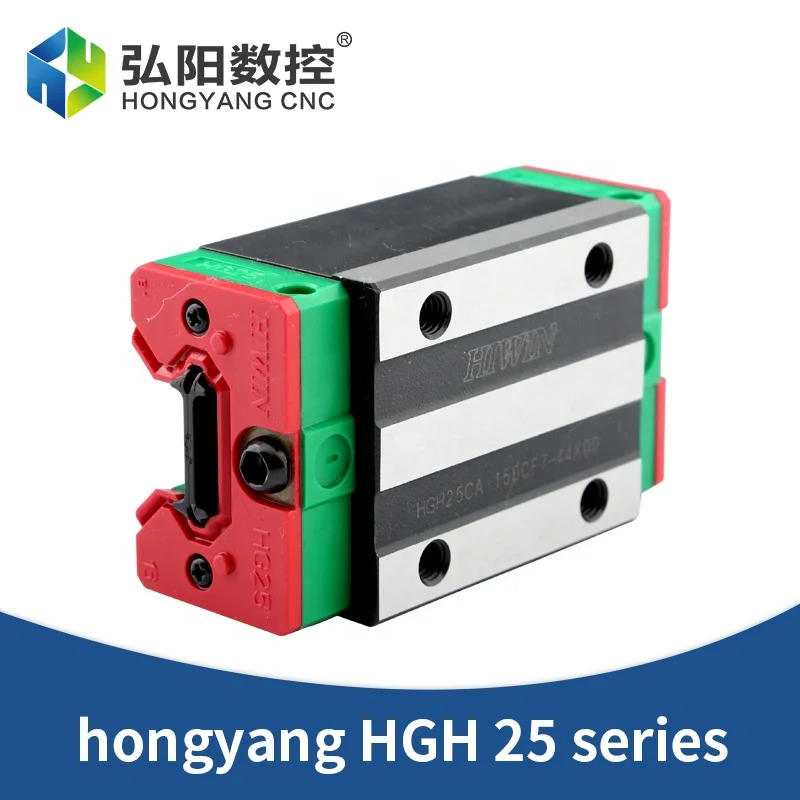

HYCNC Тайвань Hiwin оригинальный Cnc линейный направляющий рельсовый подшипник изогнутые линейные направляющие слайдер Линейное движение Hgh20ca Hgw20cc Hgr Rail

1. Линейные направляющие серии HG разработаны с грузоподъемностью и жесткостью выше, чем другие аналогичные продукты с круговой дуговой канавкой и ОПТИМИЗАЦИЕЙ СТРУКТУРЫ. Он имеет равную оценку нагрузки в радиальном, обратном радиальном и боковом направлениях, а также самовыравнивание для поглощения ошибки установки. Таким образом,

Линейные направляющие серии HIWIN HG обеспечивают долгий срок службы с высокой скоростью, высокой точностью и плавным линейным движением.

2. По дизайну циркулярная канавка имеет контактные точки на 45 градусов. Серия HG может поглощать большинство ошибок установки из-за неровностей поверхности и обеспечивает плавное линейное движение через эластичную деформацию элементов прокатки и сдвиг контактных точек. Возможность самостоятельного выравнивания, высокая точность и плавная работа могут быть получены с простой установкой.

3. Из-за точного контроля размеров погрешность размеров серии HG может храниться в разумном диапазоне, что означает, что любые блоки и любые рельсы в определенной серии могут использоваться вместе, сохраняя погрешность размеров. И фиксатор добавляется, чтобы предотвратить выпадение шариков, когда блоки удаляются из рельса.

1. Система циркуляции прокатки: блок, рельс, Торцевая крышка и фиксатор

2. Система смазки: Смазка соска и Трубопроводное соединение

3. Система защиты от пыли: торцевое уплотнение, нижнее уплотнение, Болтовая крышка, двойные уплотнения и скребок

Возможность самостоятельного выравнивания

По дизайну, круговая дуговая канавка имеет контактные точки на 45 градусов. Серия HG может поглощать большинство ошибок установки из-за неровностей поверхности и обеспечивает плавное линейное движение через эластичную деформацию элементов прокатки и сдвиг контактных точек. Возможность самостоятельного выравнивания, высокая точность и плавная работа могут быть получены с простой установкой.

Взаимозаменяемость

Из-за точного контроля размеров погрешность размеров серии HG может храниться в разумном диапазоне, что означает, что любые блоки и любые рельсы в определенной серии могут использоваться вместе, сохраняя погрешность размеров. И добавляется фиксатор, чтобы предотвратить появление шариков, когда блоки удаляются из рельса.

Высокая жесткость во всех четырех направлениях

Из-за четырехрядной конструкции линейная направляющая серии HG имеет равную номинальную нагрузку в радиальном, обратном и боковом направлениях. Кроме того, круговая дуговая канавка обеспечивает широкую ширину контакта между шариками и канавкой, которая поддается большим допустимым нагрузкам и высокой жесткости.

1. Смазывайте блоки после сборки направляющих в машинах. Используйте литиевое мыло-базовая смазка или масло.

2. Направляющие упакованы с антикоррозийным маслом перед поставкой. Если рельсы были очищены перед установкой, не забудьте смазывать рельсы после сборки направляющих в машине. Пожалуйста, подтвердите совместимость между смазкой и антикоррозийным рельсом

3. Блоки состоят из различных пластиковых частей, пожалуйста, Избегайте длительного воздействия этих частей с любым

Органический растворитель при очистке блоков, чтобы предотвратить возможные повреждения.

4. Старайтесь избегать попадания посторонних предметов в блок, так как это может привести к повреждению продукта.

5. Пожалуйста, не разбирайте детали, возбуждающие действия по разборке могут привести посторонние предметы в

Блокирует и уменьшает точность направляющих или вызывает возможные повреждения.

6. При обращении с направляющими, пожалуйста, держите их горизонтально. Неправильная обработка может привести к падению блоков с рельса.

7. Пожалуйста, избегайте ненадлежащего скольжения или столкновения на блоках, что повредит функцию направляющих.

Прикладное оборудование: обрабатывающий центр, гравировальный станок, режущий станок, прецизионный обрабатывающий станок, станок для резки мрамора, шлифовальный станок, транспортное оборудование.

Не удаляйте блоки с рельсов при сборке направляющих в машинах, насколько это возможно. Пожалуйста, используйте блок, не удаляйте блоки с рельсов при сборке направляющих в машинах, насколько это возможно. Используйте блок

Пожалуйста, не смешивайте произвольно блоки и рельсы для невзаимозаменяемого типа, чтобы избежать каких-либо проблем с установкой.

Болты последовательно с крутящим моментом до указанного крутящего момента.
