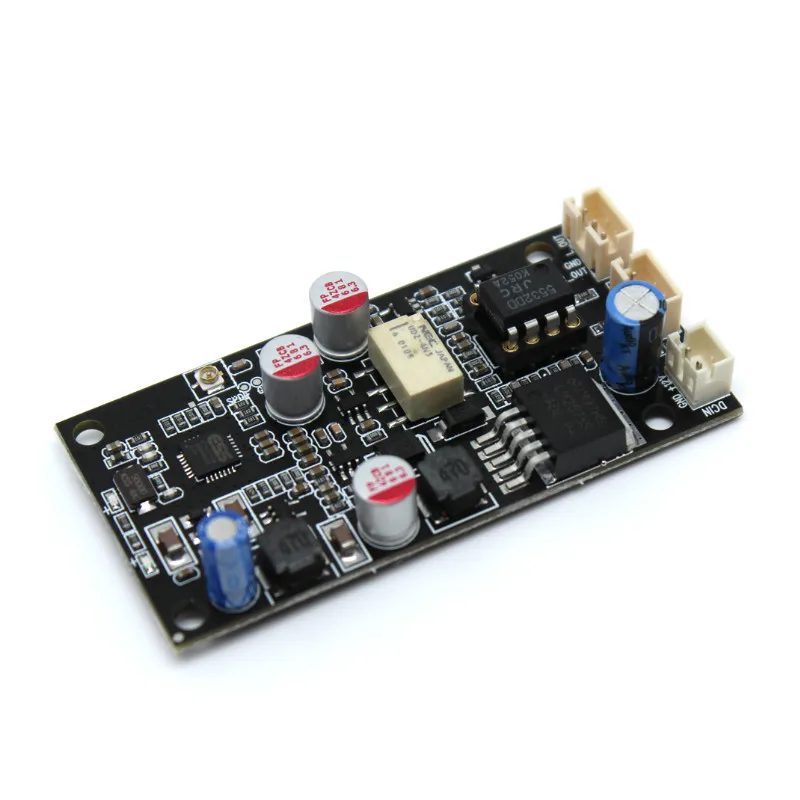

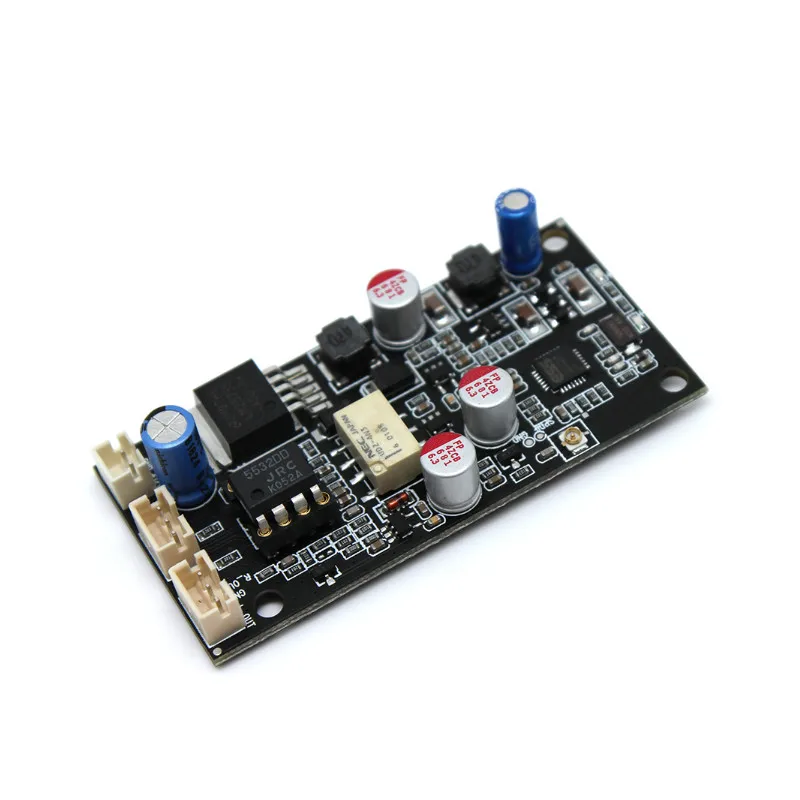

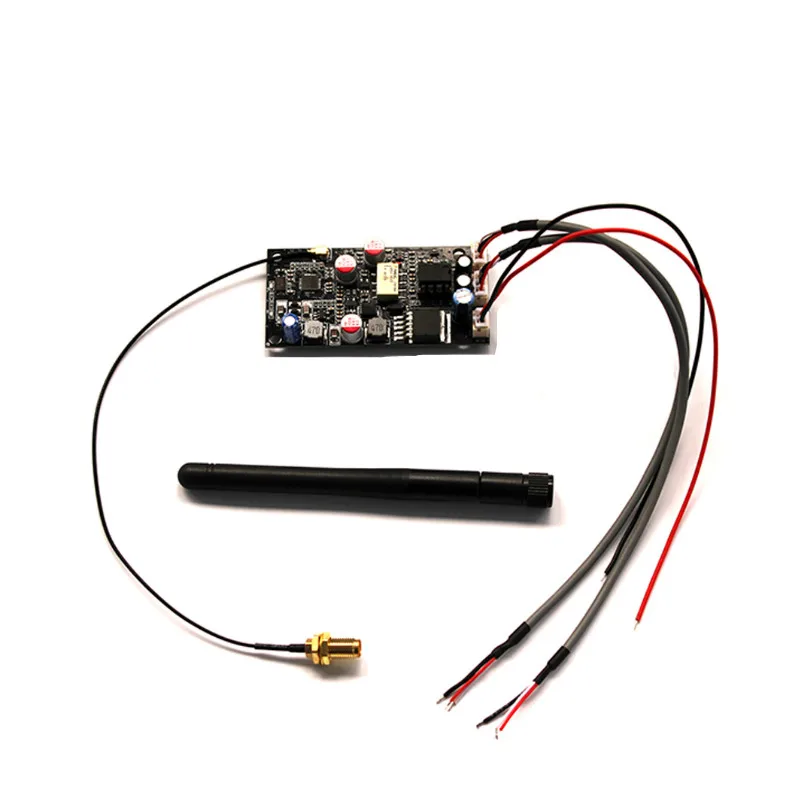

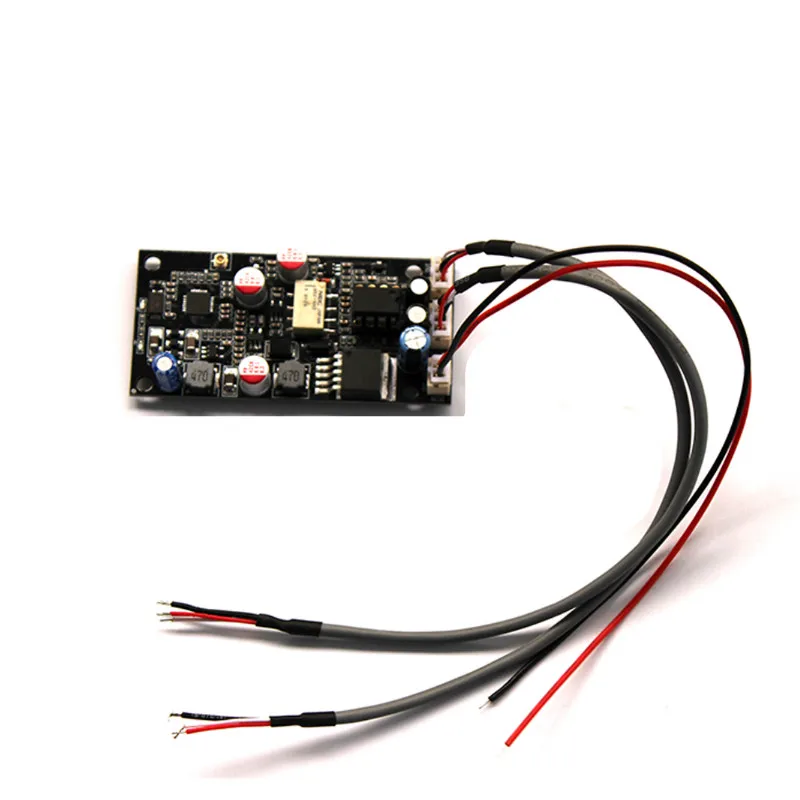

Bluetooth-декодер SOTAMIA DAC QCC5125 QCC3031Bluetooth 5 1 аудиоприемник ESS9018 декодирование LDAC APTX-HD APTX 24

Описание товара: Версия Bluetooth 5,1 Qualcomm QCC5125 решение: Поддержка Bluetooth высокого качества без потерь, протокол: LDAC/APTXHD/APTX-LL/APTX/SBC/AAC. Поддержка Bluetooth 5,0 QCC3031: протокол: APTXHD/APTX-LL/APTX/SBC/AAC.  Модуль Bluetooth QCC5125 поддерживает частоту дискретизации 24 бит/96 кГц QCC3031 поддерживает максимальную частоту дискретизации 24 бит/48 кГц Другие схемы декодирования и операционного усилителя одинаковые, остальное Описание является общим.   Звуковая приемная плата Audiophile Bluetooth принимает чип Qualcomm QCC3031/QCC5125 для приема цифрового аудио сигнала Bluetooth и передает 12S цифровой сигнал на чип ESS9018 для декодирования, И Выходной аналоговый аудиосигнал фильтруется и усиливается двойными операционными усилителями. Модуль поддерживает беспроводной Bluetooth прием и один AUX аналоговый аудио вход для переключения выходного сигнала. Реле используется для переключения без потерь, что никак не повлияет на качество звука. Модуль по умолчанию переходит в режим AUX line, и режим переключения-это автоматическое переключение, с приоритетом Bluetooth. QCC3031 модуль версии 5,0 поддерживает APTX-HD/APTXI.I. Протокол APTX/AAC/SBC, а максимальная частота дискретизации составляет 24 бит/48 кГц. Один источник питания постоянного тока, широкий диапазон напряжения постоянного тока 5 В-32 В может быть использован, дизайн продукта Многоуровневая Стабилизация напряжения, модуль Bluetooth, чип DAC, чип op amp-все это независимый чип управления питанием, op amp использует двойной (±) Источник питания 13 в, абсолютно дизайн уровня температуры.   Инструкции по проводке: ①. Входной интерфейс постоянного тока, красный (+ 12 В) положительный, черный (GND) отрицательный. Поддержка DC5V-32V. Примечание: мощность переменного тока не может быть использована. ②. AUX аналоговый аудио входной интерфейс, белый провод (INL)-левый канал, черный (GND)-аудио заземляющий провод, а красный (INR)-правый канал. Примечание: провод заземления не может быть неправильно подключен. ③. Интерфейс аудиовыхода, белый провод (L-OUT)-левый канал, черный (GND)-это провод заземления аудио, а красный (R-OUT)-правый канал. Примечание: провод заземления не может быть неправильно подключен. ④. Внешняя антенна Bluetooth, непосредственно подключенная к антенне, можно использовать 2. 4G антенну. Модуль должен быть установлен в металлическом корпусе с внешней антенной, в противном случае расстояние приема будет серьезно зависеть.   Посылка включает в себя: 1 шт.
