Амплитудно-модулированный радиопередатчик волновой передатчик рудное радио |

Амплитудно-модулированный радиопередатчик волновой передатчик рудное радио |

Советы:

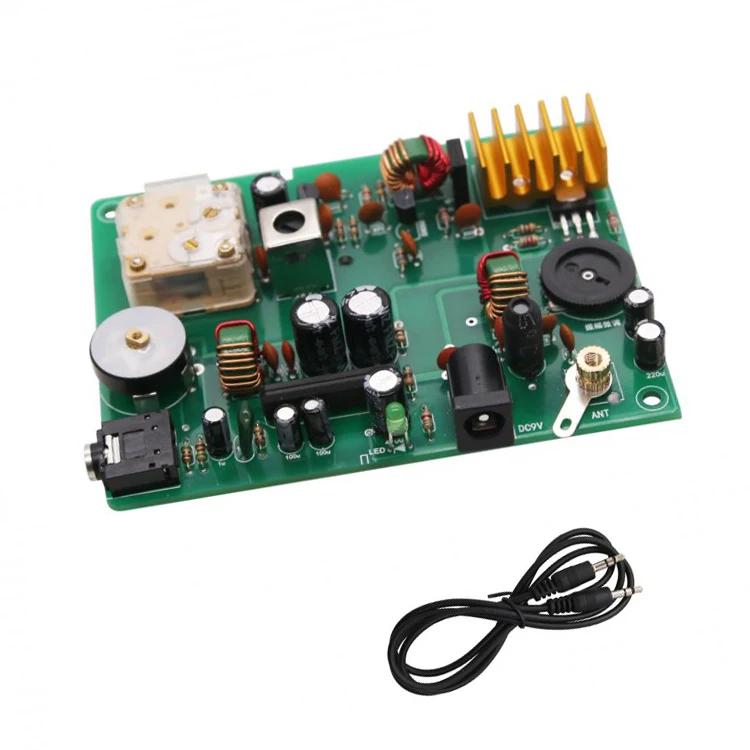

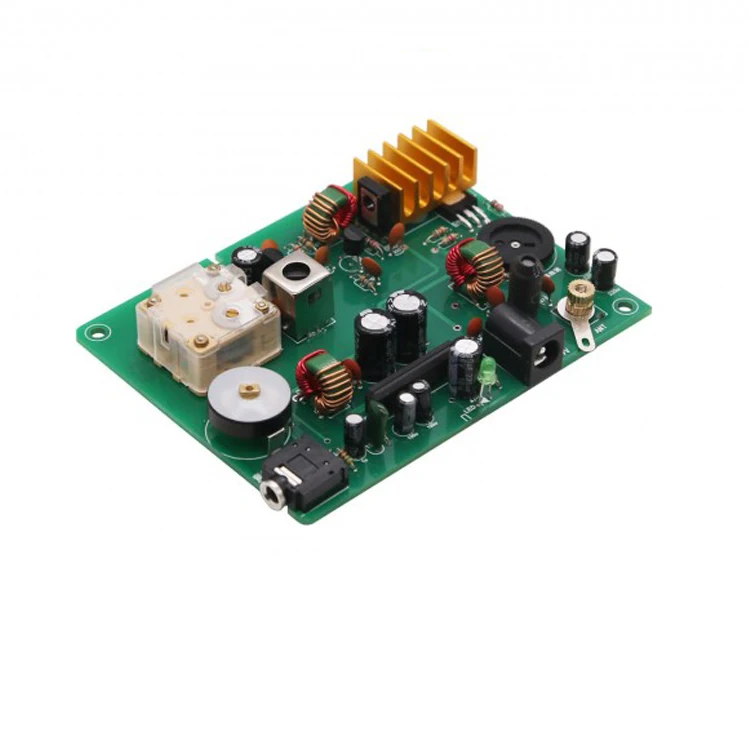

1. Эта материнская плата предназначена только для любителей беспроводной связи средних волн, может стать хорошей проверкой эффекта минерального радио.

2. Готовая плата: Доступное питание, аудиолиния упаковки.

Электрические параметры:

Источник питания: 9 В 2 а постоянного тока, порт 5,5, положительный внутри и отрицательный снаружи (автономный источник питания)

Частота передачи: 530 ~ 1600 кГц (радиодиапазон средних волн)

Мощность передачи высокой частоты: регулируемая 20-500 милливатт, регулируемая мощность в пределах 5-10 метров.

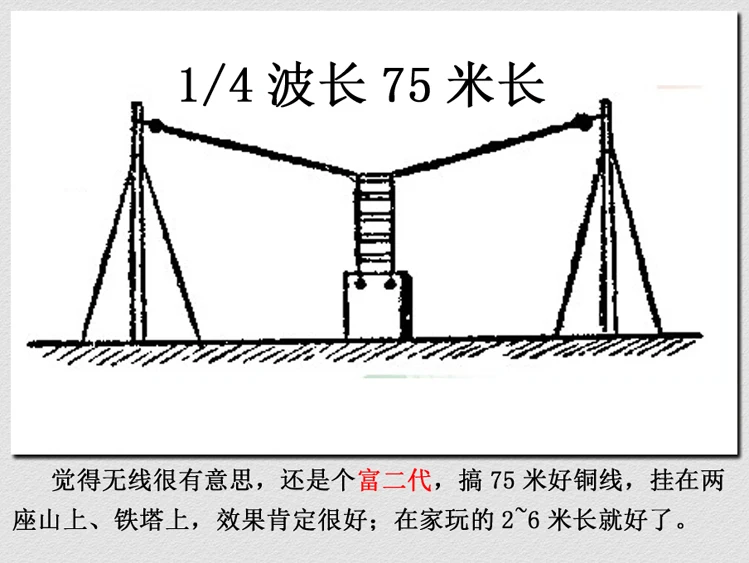

Антенна: 5 метров дома 1,5 ~ 2,5 с медным проводом

Аудиовход: 3,5 мм на обоих концах, поставляется с аксессуарами для платы

Источник звука: CD, настольный компьютер, мобильный телефон и т. д.

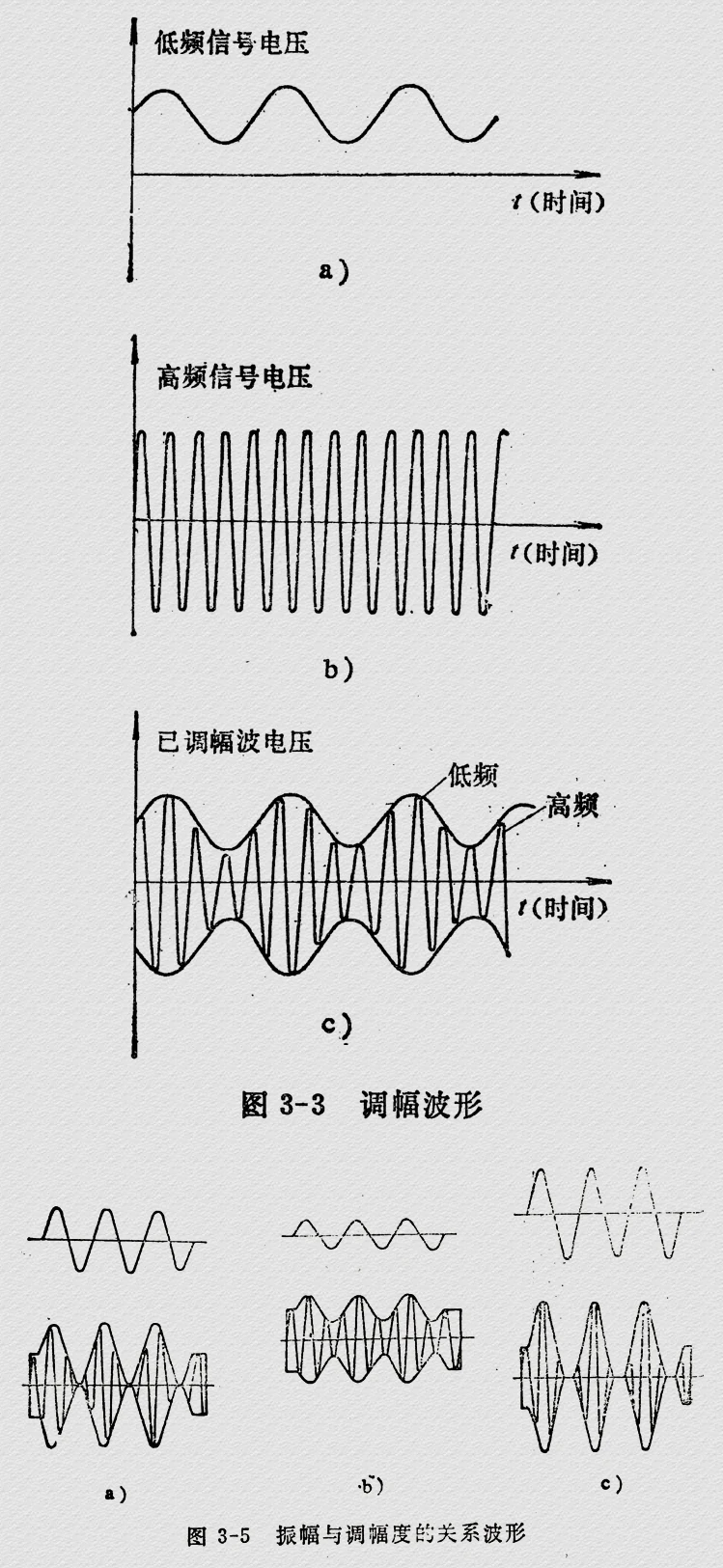

Подходит для: радиолюбителей средних волн, студентов для изучения генерации беспроводного сигнала, принципа аудиомодуляции am-передатчика.

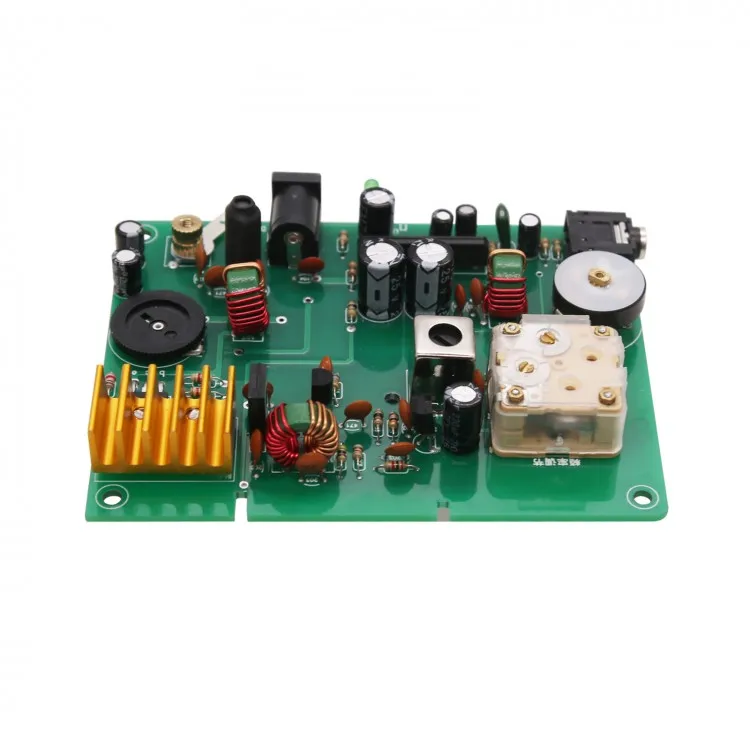

Частоту можно изменить от 530 до 1600 кГц, отрегулировав конденсатор станции регулировки 223;

Метод отладки деталей: Поместите ПВХ против часовой стрелки до конца, настройте конденсатор тонкой настройки из ПВХ под углом, указанным на рисунке, установите с цифровым дисплеем и радио на 530 кГц, И точная настройка средней недели до получения сигнала; Затем установите ПВХ по часовой стрелке до самого конца, Установите с цифровым дисплеем и радио на частоте 1600 кГц, настройте конденсатор тонкой настройки из ПВХ на 1600 кГц, отрегулируйте несколько режимов движения вперед и назад, чтобы установить радио на частоте 5300 ~ 1600 кгц. Метод аналогичен методу регулирования местного осциллятора с кристально полной трубкой.
