Беспроводной радиочастотный модуль LoRa SX1278 дальнего действия 433 МГц DRF1278F для arduino

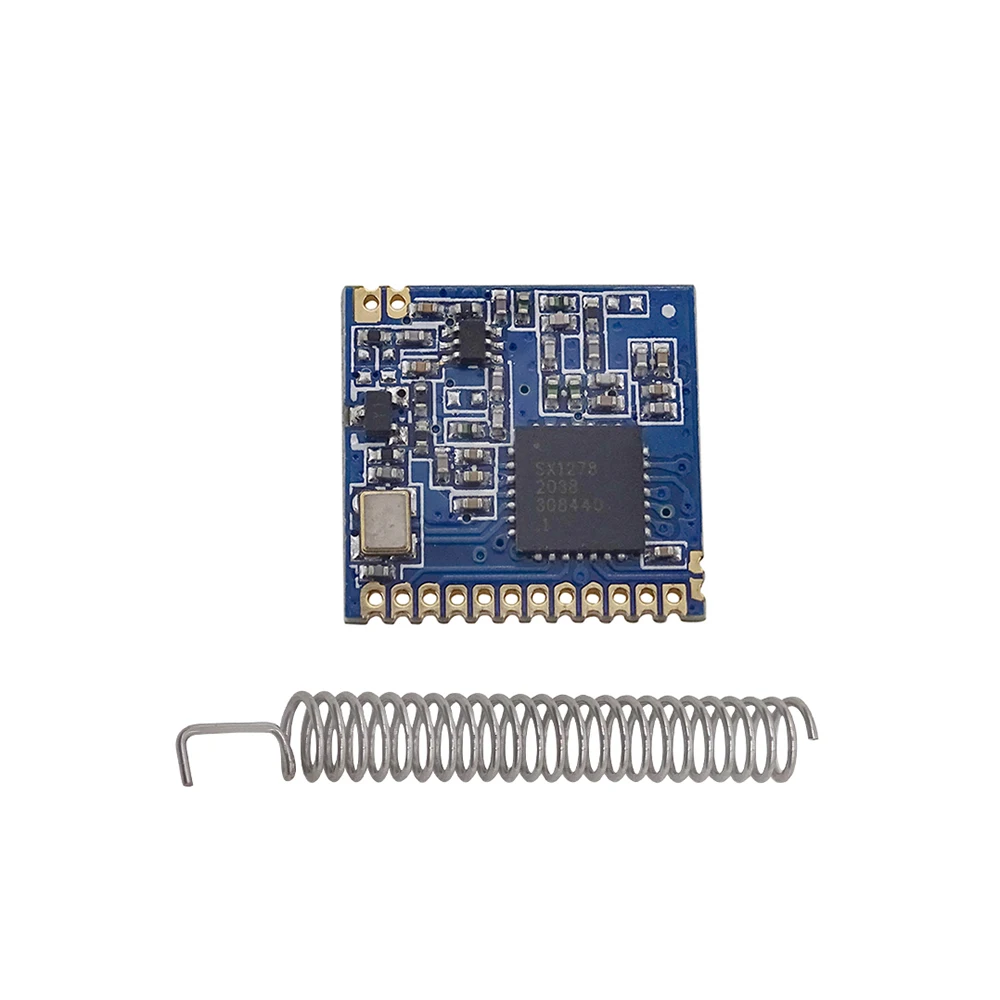

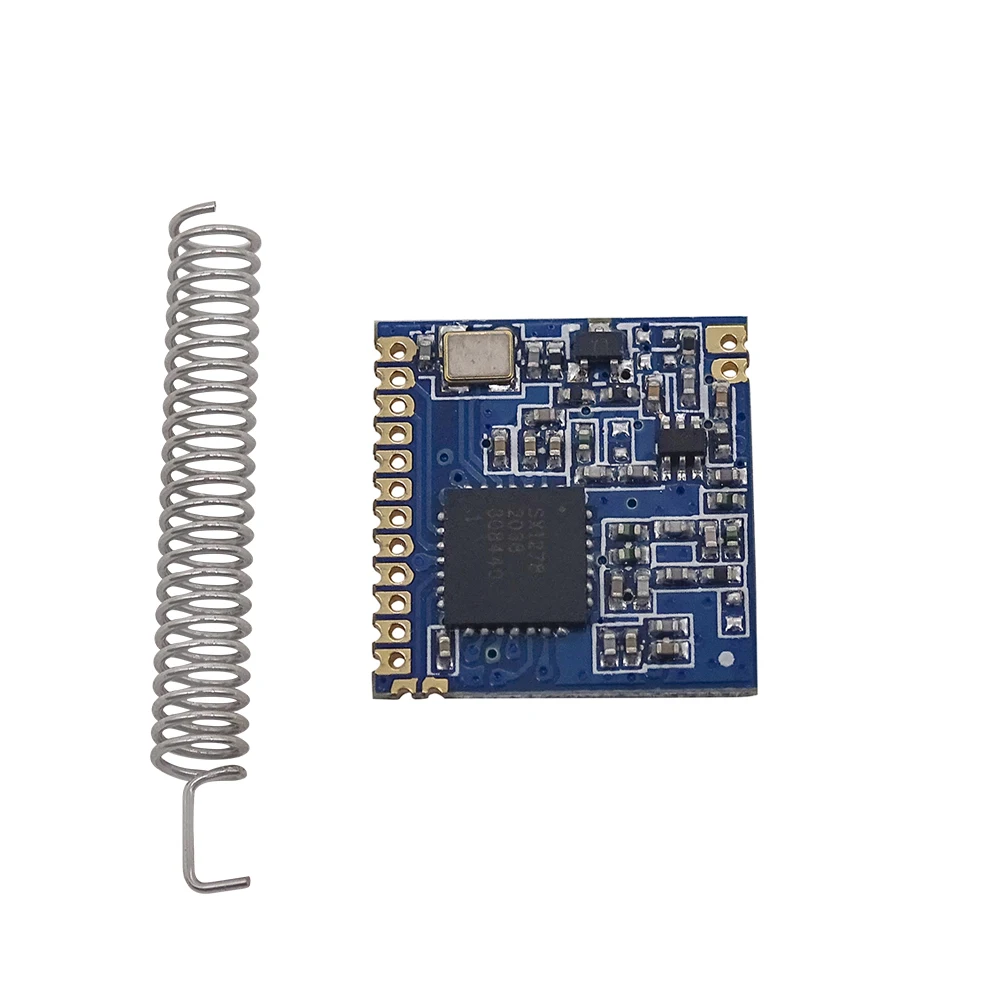

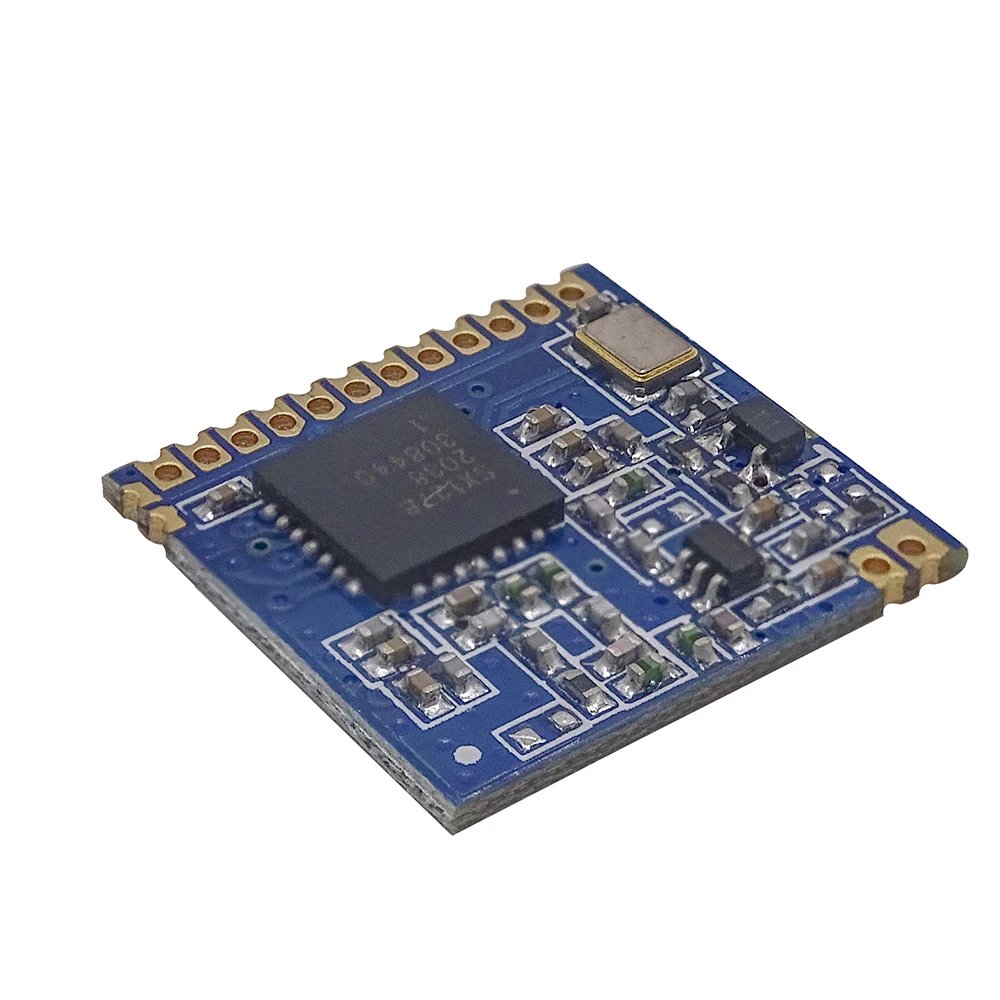

Беспроводной модуль XL1276-D01-это новейшая технология модуляции LoRaTM SEMTECH, беспроводной чип, модуль в дополнение к традиционной технологии модуляции GFSK, но также использует технологию LoRa (remote) spread spectrum, С ультра-дальней передачей спектра, высокая защита от помех и минимизирует потребление тока. С помощью режима LoRaTM можно достичь высокой чувствительности 148dbm, а с интегрированной мощностью + 20 dBm вы можете достичь сверхдальней передачи низкой мощности, модуль подходит для любых сложных условий применения беспроводной передачи данных, таких как: стол, управление умным домом, автомобильная электроника, охранная сигнализация, Промышленные системы мониторинга и контроля, системы управления орошением на большие расстояния и другие области применения. Модуль может быть легко встроен в существующий продукт или систему заказчика, стандартный интерфейс SPI, что делает общение простым и лаконичным. Клиенты только в оригинальном микро-Устройстве управления для компилирования простого протокола связи, вы можете достичь двусторонней связи для достижения передачи данных.

Второе: характеристики продукта

FSK / GFKS технология, LoRa (Удаленная) Технология распространения спектра

Полудуплексная связь

Супер анти-помех (коэффициент отклонения канала: 56 дБ)

Высокая чувствительность приема-139dbm. (32 м пассивный 10ppm с украшением в виде кристаллов)

ISM многополосный, нет необходимости применять для бесплатного использования частоты.

Многочастотный опционально, различные скорости передачи. Может использоваться в FDMA и FM технологии.

Интеллектуальный сброс, мониторинг низкого напряжения, таймер wakeup, режим низкой мощности, режим сна

Низкое энергопотребление для приема тока: 10-12 мА

256 бит FIFO TX / RX

Функция обнаружения канала RSSI

Режим передачи: FIFO/прямой режим (рекомендуемый режим упаковки FIFO)

Конфигурация: AFC/функция пробуждения воздуха/низкое энергопотребление/чувство перевозчика/исправление ошибок FEC/Шифрование AEC

Сверхдальняя передача до 5 км.

Размер модуля: 17*16,5 мм

Три: применение продукта

1) Дистанционное управление и система удаленного сбора данных

2) считывание беспроводного счетчика (счетчик воды, счетчик, газовый счетчик)

3) Беспроводная машина для заказа, нефтяное месторождение, горнодобывающая зона, площадка, завод и другие оригинальные интерфейсные системы 485/232

4) промышленный сбор данных, передача, интеллектуальная система управления

5) Беспроводная сигнализация

6) Интеллектуальная система мебели

7) система наблюдения за младенцем/Больничная система подкачки

8) Беспроводная маленькая система передачи данных

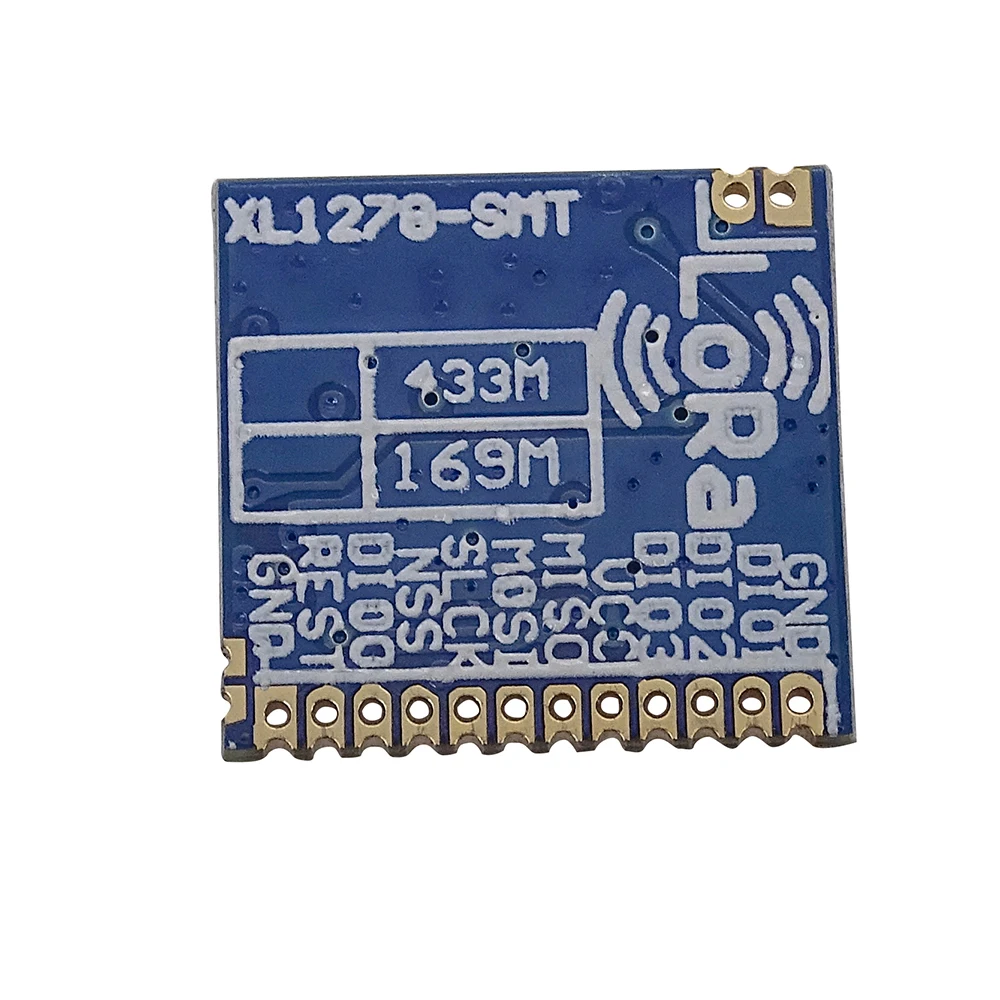

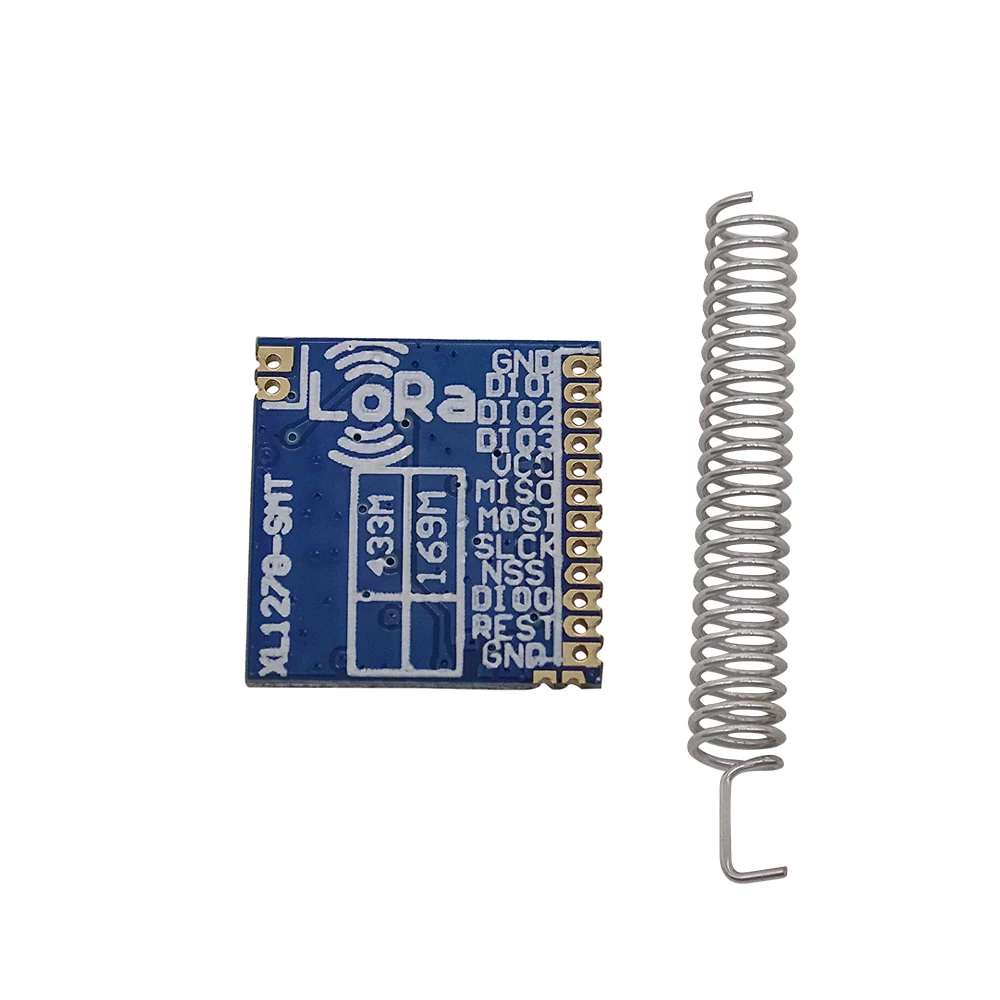

Четыре: определение интерфейса

Заказ

Определение

Описание

Примечания

1

GND

Сигнал заземления

2

Дио1

Цифровой ввод/вывод, может быть настроен

3

DIO2

Цифровой ввод/вывод, может быть настроен

4

Дио3

Цифровой ввод/вывод, может быть настроен

5

VCC

Источника питания

3,3 Вольт постоянного тока (1,8 ~ 3,6 V)

6

MISO

Выход данных SPI

7

MOSI

Выход данных SPI

8

SCK

Вход часов SPI

9

НСС

Выбор чипа SPI

10

Диод 0

Цифровой ввод/вывод, может быть настроен

См. Процедуру прерывания

11

Отдых

Сброс

12

Отдых

Сброс

13

GND

Сигнал заземления

14

Дио4

Цифровой ввод/вывод, может быть настроен

15

DIO5

Цифровой ввод/вывод, может быть настроен

16

Муравей

Интерфейс антенны

Передний конец модуля

Внешний интерфейс

Пять: Производительность параметров

Проект

Описание

Минимальное значение

Типичное значение

Максимальное значение

Блок

Рабочее напряжение

1,8

3,3

3,6

V

Рабочая температура

-20

25

70

°

Рабочая частота

410

433

525

МГц

Мощность передачи

19

20

20,5

ДБм

Чувствительность приема

FSK @ 1,2 K

Отклонение частоты 5K

-121

ДБм

Lora @ 146bps

BW = 62,5 кГц

SF = 12

-139

ДБм

Lora @ 293bps

BW = 125 кГц

SF = 12

-133

ДБм
