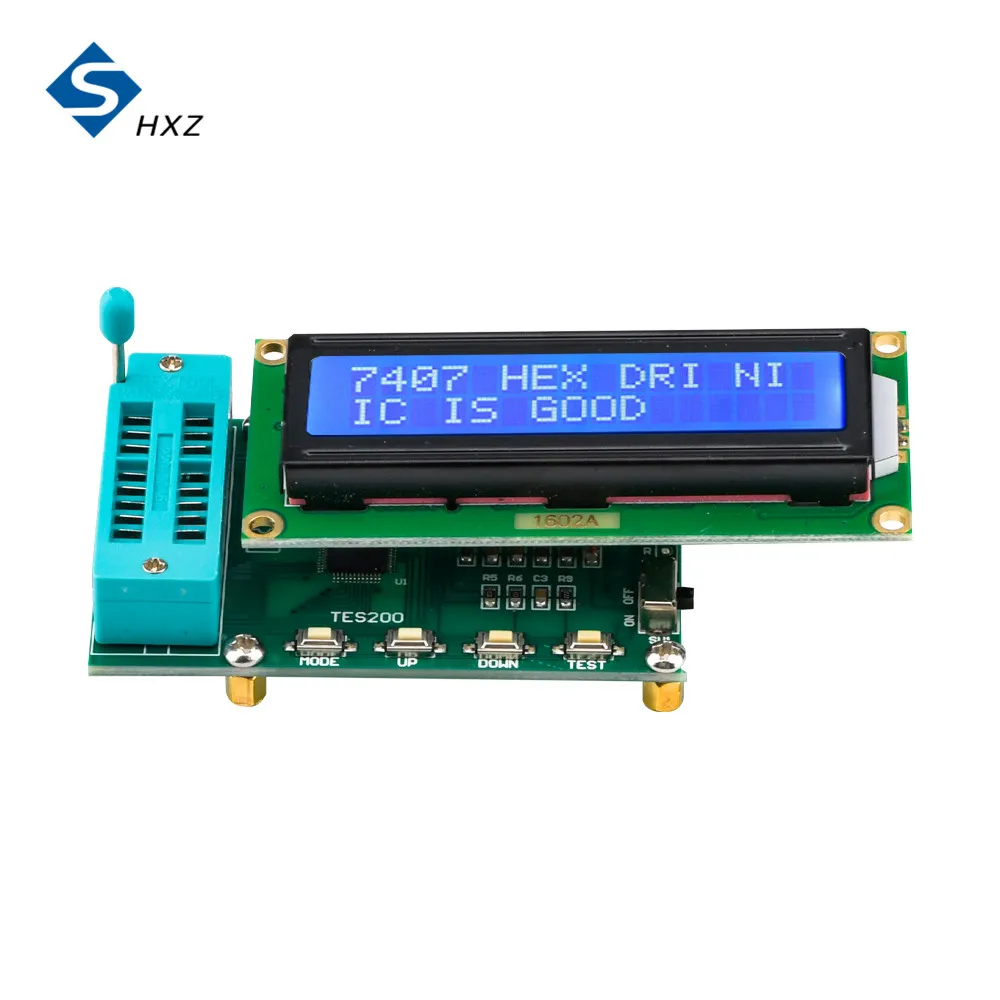

Цифровой тестер интегрированной схемы 74 серии 40 TES200 IC Тестирование логических

Цифровой тестер интегрированной схемы 74 серии 40 TES200 IC Тестирование логических

Особенности:

1. Продукт широко применим, в основном для тестирования 74 серий и 40 серий цифровой интеграции, и может протестировать более 200 видов интеграции

2. Простой в использовании, выберите тестовую интеграцию через ключевое управление

3. Ответ быстрый, и результат может быть получен за 3 секунды быстрее

4. Широкий источник питания постоянного тока, подходит для большинства источников питания

5. Маленький и изысканный внешний вид

Функция: TES200-это цифровой интеграционный тестер, в основном для тестирования 74 серий и 40 серий цифровой интеграции, может протестировать более 200 видов интеграции. Простая в использовании, тестовая логическая интеграция также может определить, какие Логические ворота плохие. Выберите тестовую интеграцию по нажатию клавиш

Применение продукта: Тест цифровой интеграции

Технические параметры:

Рабочее напряжение 7 ~ 12 В постоянного тока

Рабочий ток <30 мА

Рабочая температура-40 ℃ ~ 65 ℃

Температура хранения-40 ℃ ~ 65 ℃

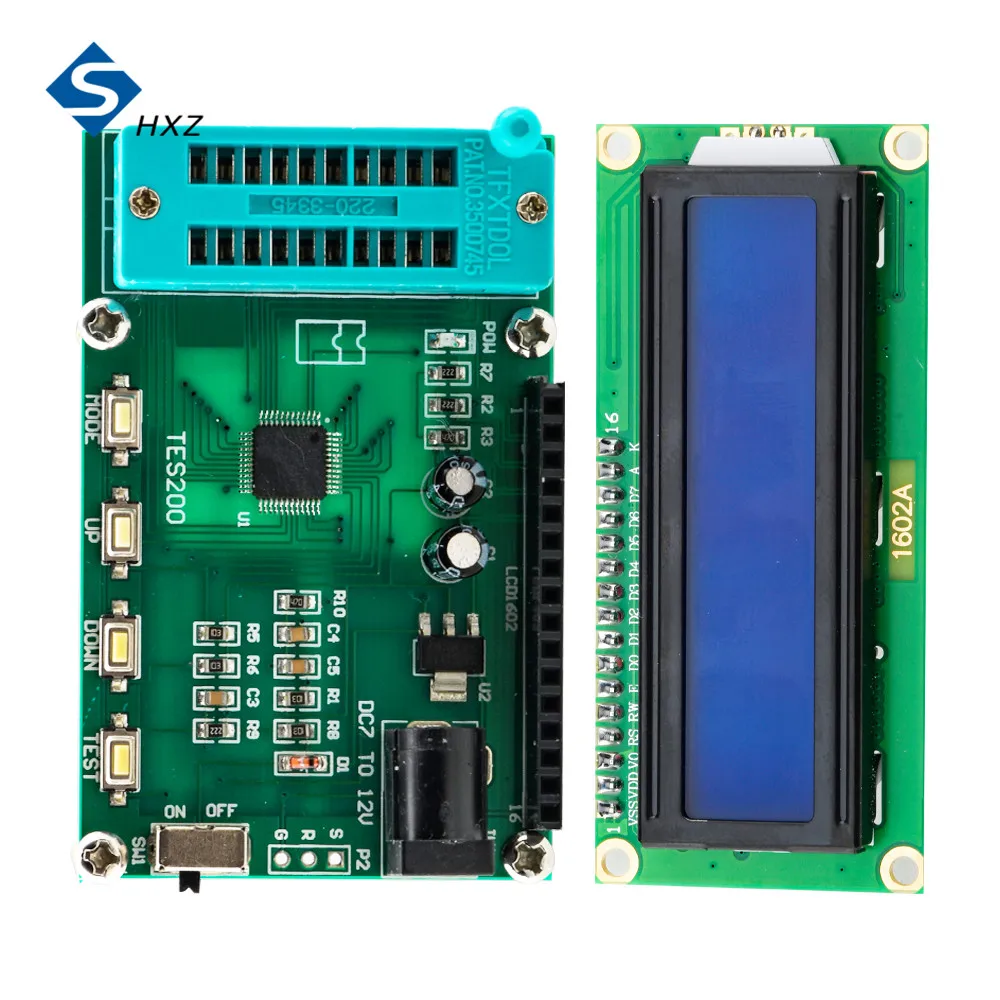

Описание интерфейса и соответствующие операции:

JK1 интерфейс питания (головка D13 постоянного тока): он положительный внутри и отрицательный снаружи. Напряжение питания (7 ~ 12 В) Регулируемый источник питания постоянного тока

SW1 выключатель питания

ВКЛ: питание включено.

Выключено: питание выключено.

Описание кнопки

Режим: Выберите тип интеграции. (74 серии или 40 серий)

Вверх: Выберите предыдущую интегрированную Модель.

Вниз: Выберите следующую интегрированную Модель.

Тест: протестируйте выбранную интегрированную Модель.

Примечание:

При установке и тестировании интеграции он выровнен вниз.

74 серии

7400 ,7401 ,7402 ,7403 ,7404 ,7405 ,7406 ,7407 ,7408 ,7409,7410 ,7411 ,7412 ,7413 ,7414 ,7415 ,7416 ,7417 ,7418 ,7419

7420,7421,7422,7424,7425,7426,7427,7428,7430,7432,7433 ,7434 ,7435 ,7436 ,7437 ,7438 ,7439 ,7440 ,7442 ,7443

7444,7445,7446,7447,7448,7454,7464,7470,7472,7473,7474,7475,7476,7477,7478,7480,7482,7483,7485,7486

7487 ,7489 ,7494 ,7495 ,7496 ,74101 ,74102 ,74103 ,74107 ,74108,74109 ,74112 ,74113 ,74125 ,74126 ,74128 ,74130 ,74132, 74133 ,74134,74135 ,74136 ,74137 ,74138 ,74139 ,74140 ,74145 ,74147 ,74148 ,74151,74152 ,74153 ,74155, 74156 ,74157 ,74158, 74160 ,74161 ,74163 ,74164,74165 ,74166 ,74171 ,74173 ,74174 ,74175 ,74176 ,74177 ,74180 ,74182,74190, 74191, 74192, 74193, 74194, 74195, 74197, 74242, 74243, 74247,74248 ,74249 ,74251 ,74253 ,74256 ,74257, 74258 ,74259 ,74260 ,74266

74279 ,74280 ,74283 ,74290 ,74293 ,74295 ,74298 ,74350 ,74352 ,74353,74365 ,74366 ,74367 ,74368 ,74375 ,74378 ,74379

74390 ,74393 ,74395,74425 ,74426 ,74445 ,74447 ,74490 ,74595 ,74670

40, 45 серия

CD4000, CD4001, CD4002, CD4006, CD4007, CD4008, CD4009, CD4010, CD4011, CD4012,

CD4013, CD4014, CD4015, CD4016, CD4017, CD4018, CD4019, CD4020, CD4021, CD4022,

CD4023, CD4024, CD4025, CD4026, CD4027, CD4028, CD4029, CD4030, CD4033, CD4035,

CD4040, CD4042, CD4043, CD4044, CD4048, CD4049, CD4050, CD4051, CD4052, CD4053,

CD4060, CD4066, CD4068, CD4069, CD4070, CD4071, CD4072, CD4073, CD4075, CD4076,

CD4077, CD4078, CD4081, CD4082, CD4085, CD4093, CD4094, CD4099, CD4502, CD4503,

CD4504, CD4510, CD4511, CD4512, CD4516, CD4518, CD4520, CD4522, CD4526, CD4529,

CD4532, CD4539, CD4543, CD4555, CD4556, CD4584, CD40106, CD40110, CD40161, CD40162,

CD40174, CD40175, CD40192, CD40193

Список:

Тестер * 1
