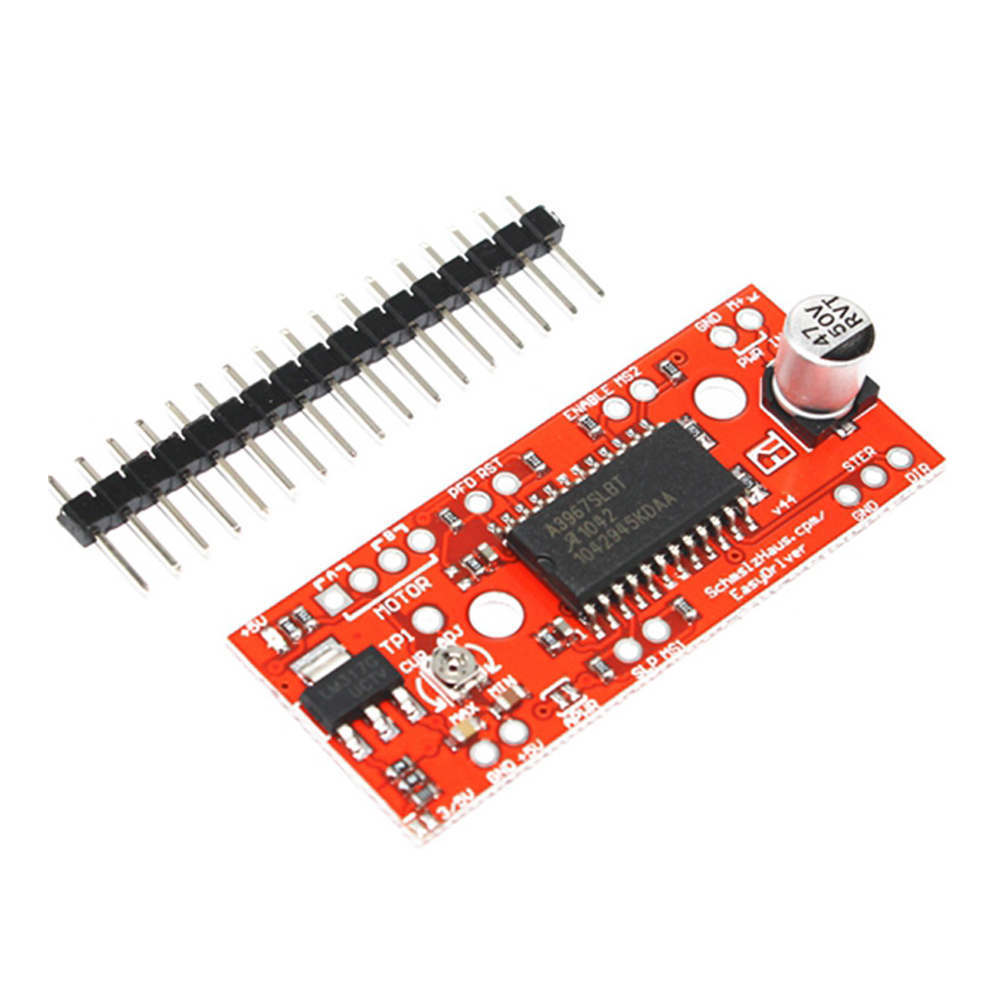

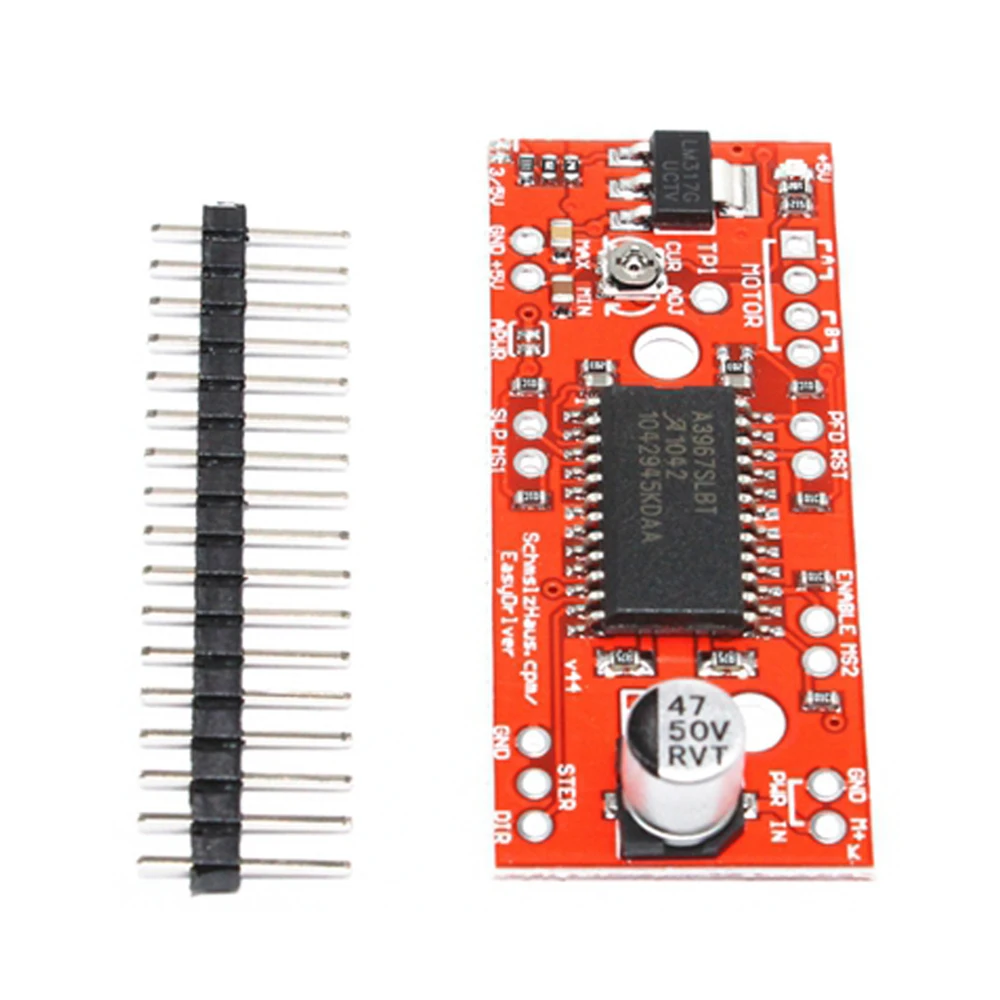

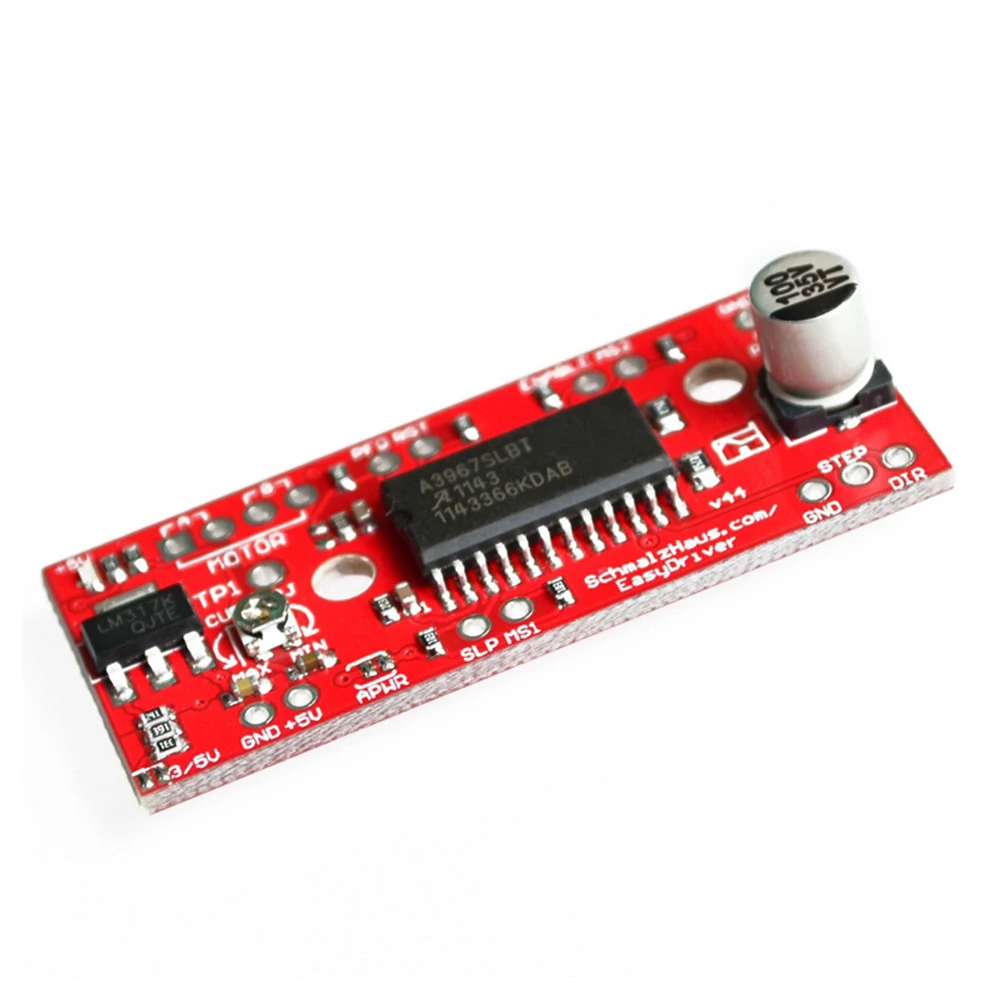

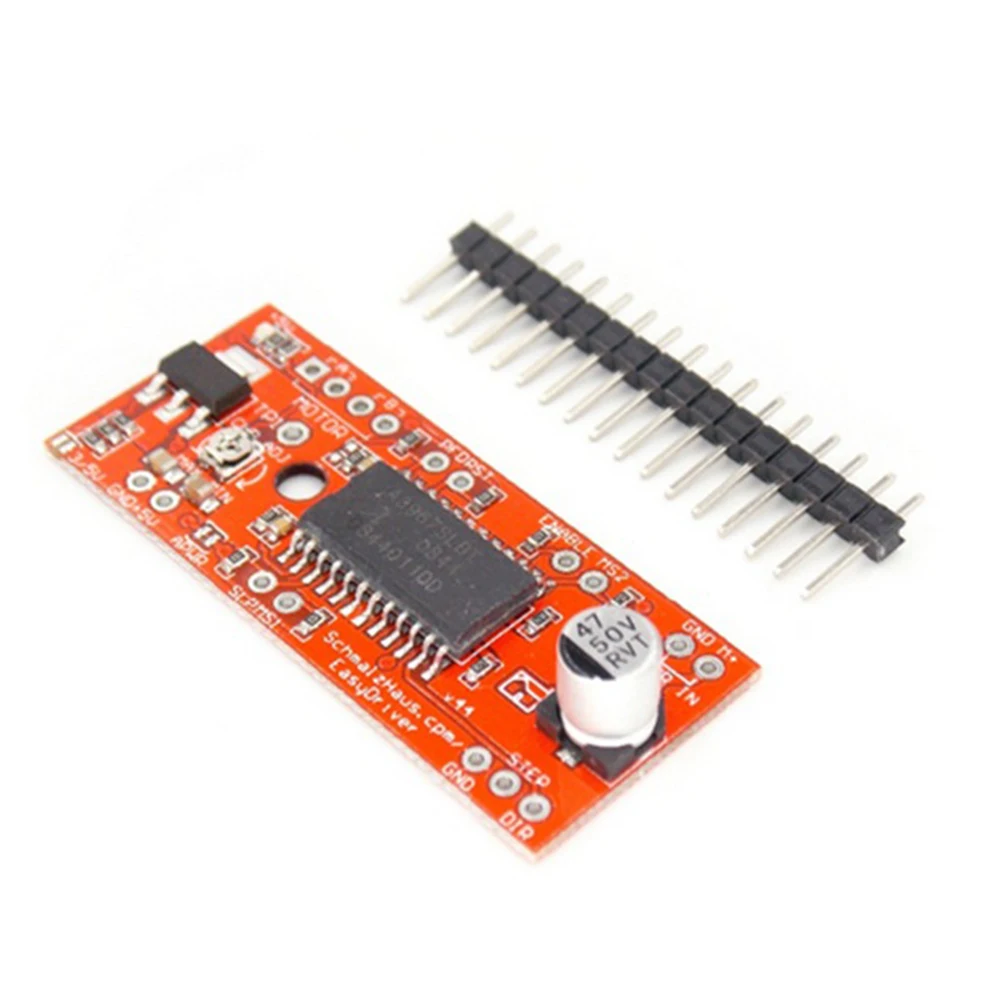

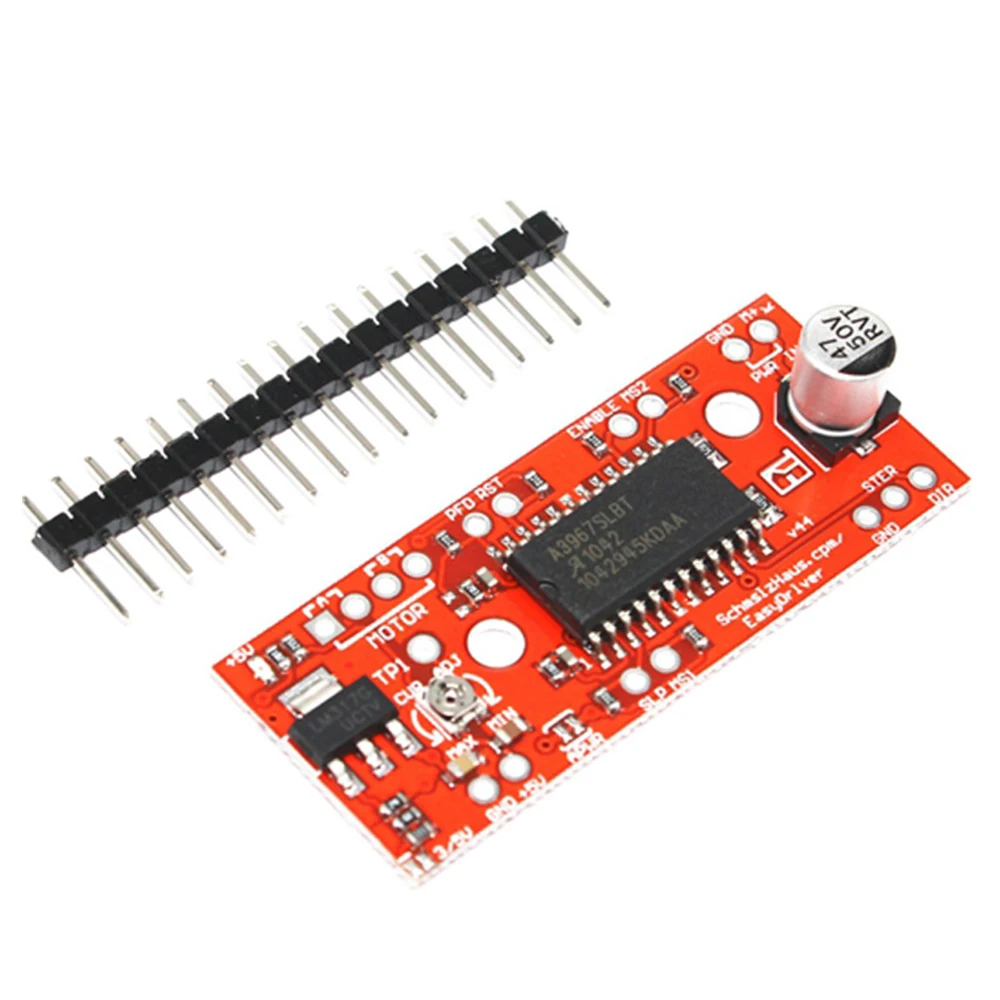

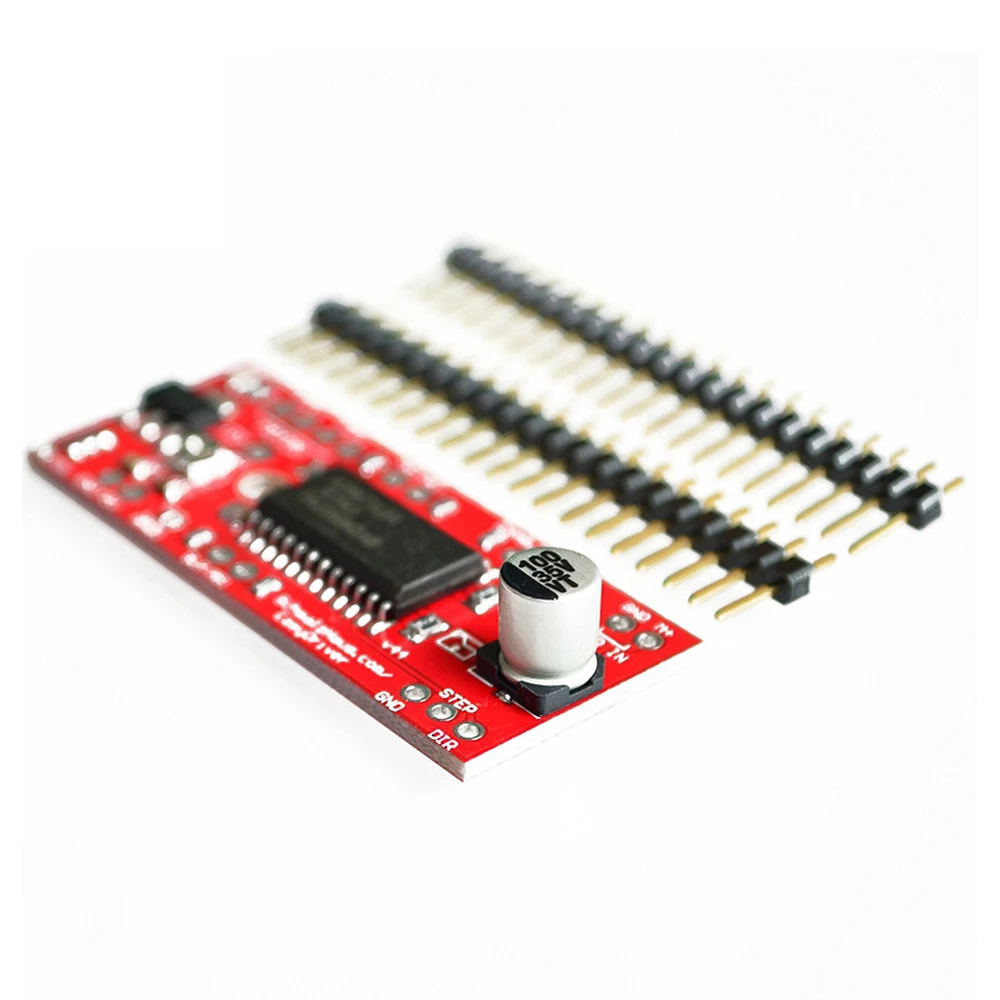

A3967 шаговый двигатель EasyDriver двигатель драйвер макетная плата 3D принтер A3967 модуль
Чип драйвера: A3967
Контакты MS1 и MS2 используются для управления подразделением двигателя (2, 4, 8), по умолчанию 8 подделок
Совместим с 4, 6, 8 проводными шаговыми двигателями любого напряжения
Регулируемое Управление током 150 мА-750 мА может регулироваться потенциометром.
Диапазон входного напряжения 7-30 в, чем выше напряжение, тем выше крутящий момент на высокой скорости
Этот драйвер шагового двигателя EasyDriver-совершенно новый оригинальный импортный Драйвер шагового двигателя Sparkfun.
Он прост в использовании и может быть использован с любым устройством, которое может выводить 0-5 в (3 в, пожалуйста, короткого замыкания SJ2) импульсные сигналы.
EasyDriver обеспечивает питание двигателя путем подключения к напряжению 7-30 в и может управлять практически любым шаговым двигателем.
Встроенный регулятор напряжения чип EasyDriver может быть набор для 3,3 V или 5V,
И это может быть напрямую подключены к 4-проводной шаговый двигатель, и действие шаговый двигатель может быть точно контролировать
С помощью микроконтроллера.
Контроль:
DIR -> подключение к pin 2 Arduino
STP -> подключение к pin 3 Arduino
Источник питания: GND отрицательный полюс источника питания
M1 является положительным полюсом источника питания двигателя
GND Отрицательная мощность
5 + 5 В чип питания
A B-выходной порт, подключенный к шаговому двигателю
