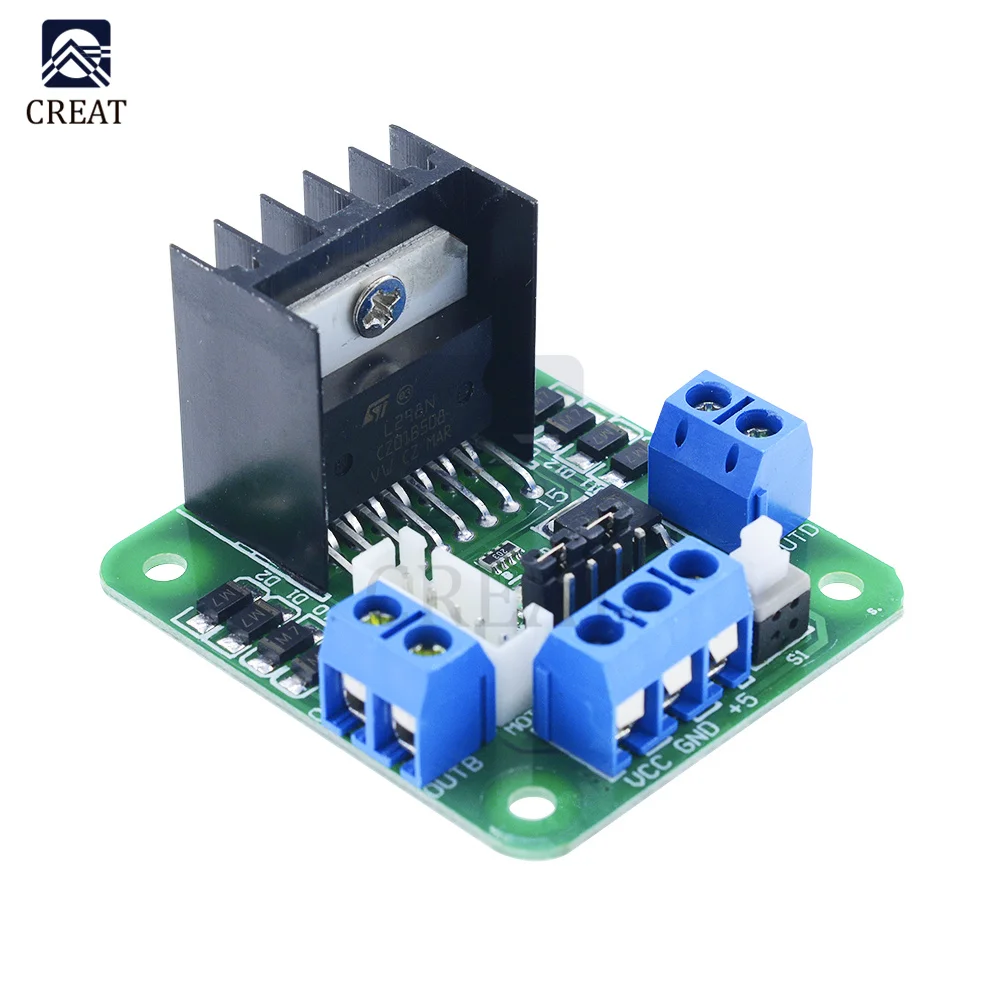

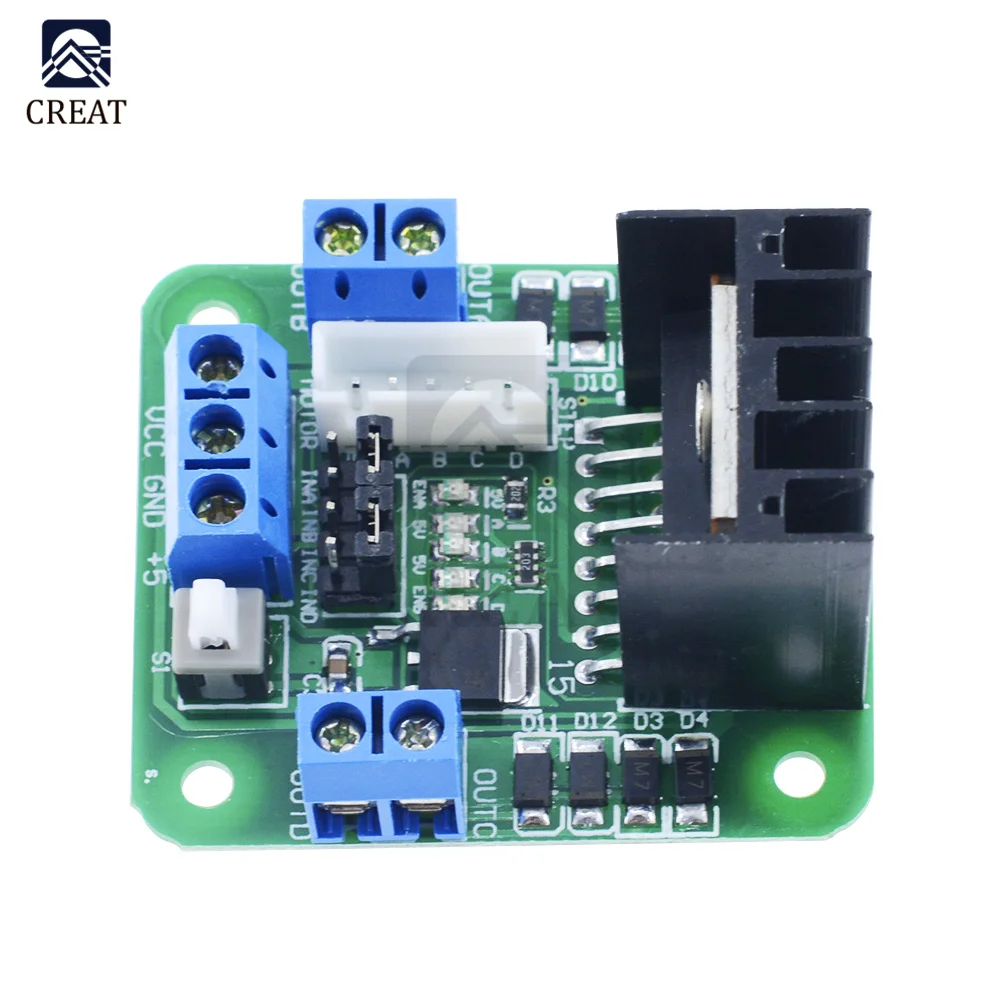

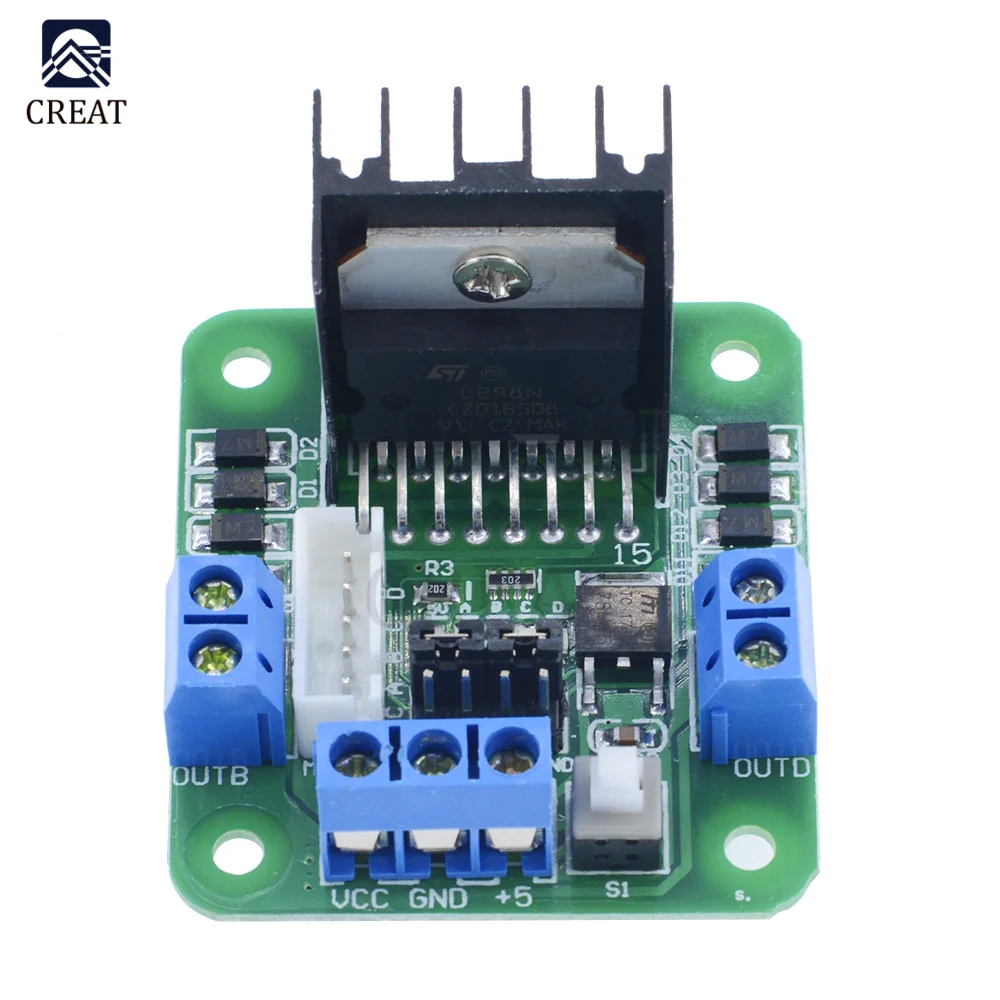

Плата управления шаговым двигателем L298 L298N мост постоянного тока 5 В двойной H

Плата управления шаговым двигателем L298 L298N мост постоянного тока 5 В двойной H

1. Используя L298N, сделанный компанией ST в качестве чипа управления, модуль имеет такие характеристики, как сильное вождение

Способность, низкая теплотворная способность и сильная способность анти-помех.

2. Этот модуль может использовать встроенный 78M05 для электрической работы с помощью ведущего блока питания. Но во избежание повреждений

Для чипа стабилизации напряжения Используйте внешний логический блок питания 5 В при использовании напряжения более 12 В.

3. Используя конденсатор фильтра большой емкости, этот модуль может следить за током для защиты диодов и повышения надежности

Спецификация:

1. Двойной Мост H

2. Чип L298N (ST NEW)

3. Логическое напряжение 5 В

4. Напряжение привода 5V-35V

5. Логический ток 0mA-36mA

6. Ток привода 2A (макс. одиночный мост)

7. Температура хранения-20 до + 135

8. Максимальная мощность 25 Вт

9. Вес 30 г

10. Размер: 43*43*27 мм

Этот модуль интегрирован со встроенной мощностью 5 В. Когда напряжение привода 7-35 в,
Он может включить встроенный логический блок питания 5 В; После этого источник питания, не входите
Напряжение в интерфейсе + 5 В источник питания, но вы можете привести 5 В для внешнего использования.
Когда ENA enable IN1 IN2 control OUT1 OUT2
Когда ENB enable IN3 IN4 control OUT3 OUT4

Посылка включает в себя:

1 x модуль
