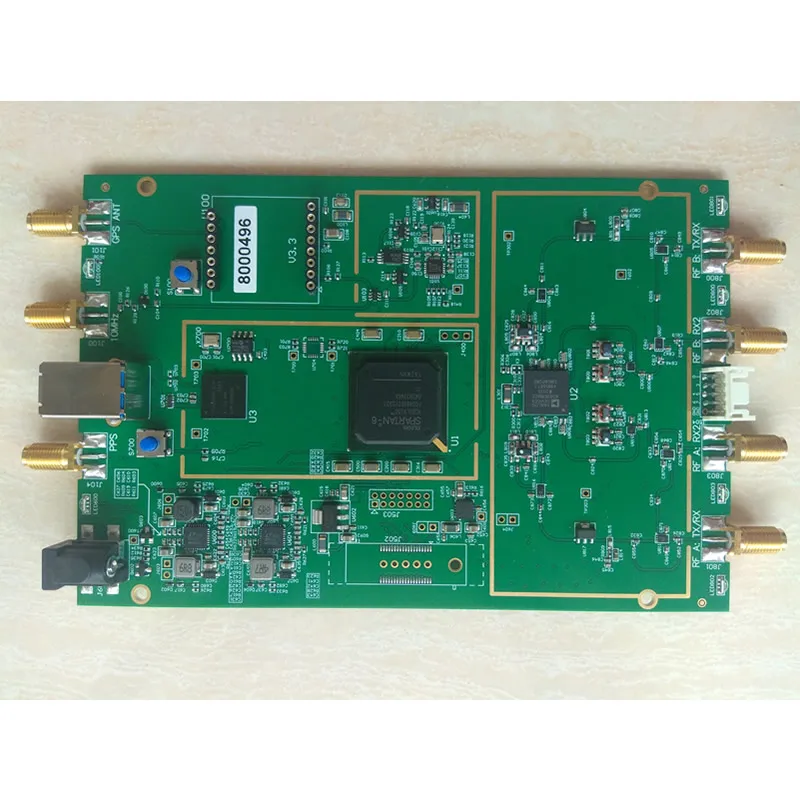

Это новая версия нашей B210 совместимой платы. Он использует тот же щедрый интерфейс USB, что и оригинальная версия. Легче подключать и отключать, а не легко повредить; Перемещение GPIO к краю платы может разоблачить корпус. Как правило, GPIO бесполезен, и теперь он используется больше. Это сигнал уровня, который производит и принимает и переключается, когда TDD используется.

Используя схему ETTUS USRP B210, размер и производительность интерфейса соответствуют ETTUS USRP B210. Usrp b210 не сопоставим с LIMESDR и BLADERF с точки зрения радиочастотной производительности и стабильности привода. Некоторые клиенты приобрели bladerf и limesdr, а затем пришли, чтобы купить usrp b210, особенно для тестовых приложений LTE, b210 гораздо более стабильный.

Оснащен кабелем USB3.0.

Продавец предоставляет техническую поддержку

Размер: 150 мм * 98 мм

Поддерживаемая частота: 70 МГц-6 ГГц;

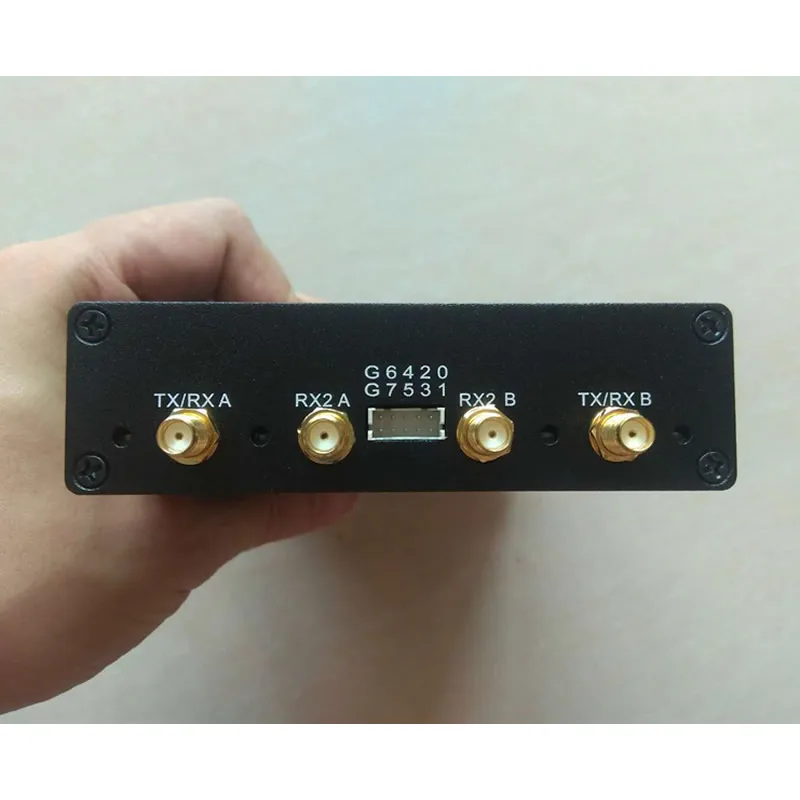

Порт TX: два

Порт RX: два

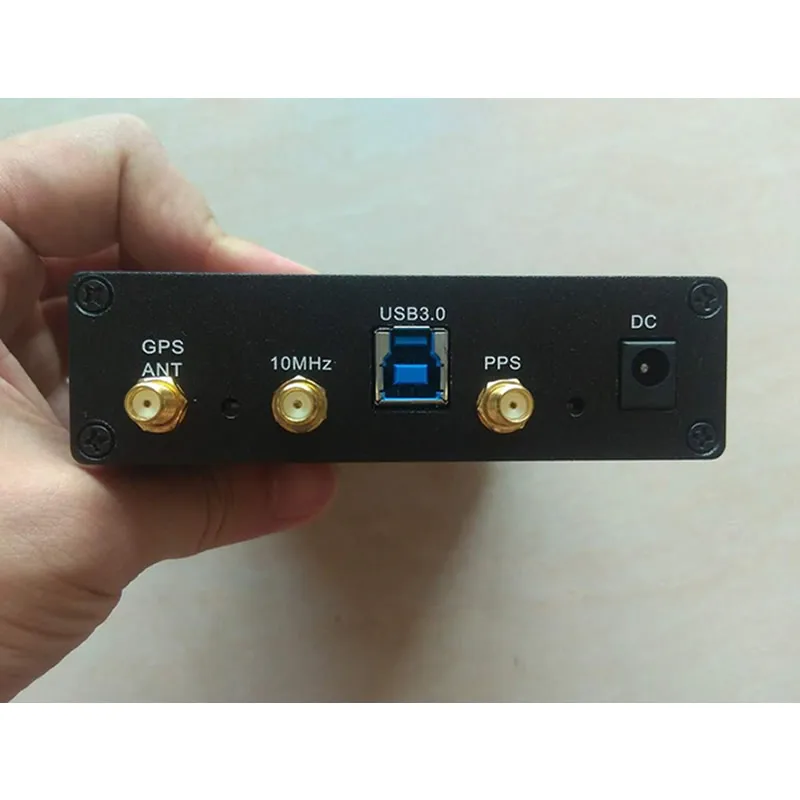

Интерфейс USB3.0

Интерфейс постоянного тока (6 в), если вы не используете GPSDO и используете только одноканальные трансиверы, вам не нужно использовать внешний источник питания. Если вы хотите использовать GPSDO или использовать двухканальный трансивер, вам нужно подключить к внешнему источнику питания.

Спартан 6 XC6SLX150 FPGA;

AD9361 двухканальный RF чип трансивера, максимальная поддержка 61,44 Mhz/s частота дискретизации

Плата поставляется с точностью часов 2PPM, поддерживает GPSDO или внешние справочные часы, и может достигать точности 1PPB (0.001PPM).

Поддержка UHD, GNURADIO, OPENBTS, OPENBTS-UMTS, srstte, openairinterface, gps-sdr-sim, matlab, labview, gqrx, gr-iridium, HDSDR и т. д. Двухканальный приемопередатчик B210 может поддерживать openbts dual bts, одна плата поддерживает s Double bts. Этот магазин предоставляет документы по установке всего программного обеспечения или ubuntu ISO установленного программного обеспечения.

Частотный индекс:

Используйте следующую тестовую команду для проверки выходной мощности каждой частоты:

Команда тестирования: sudo. /Tx_waveforms -- rate 0.5e6 -- freq 470e6 -- усиление 90 -- ampl 0,9 -- синус волнового типа -- wave-freq 0.1e6

Результаты испытаний:

Частота

470 м

900 м

1800 м

2400 м

3200 м

4000 м

5000 м

5600 м

Мощность

19dbm

19dbm

16dbm

13dbm

14dbm

12dbm

14dbm

8 дБм

Эти индикаторы похожи на оригинальную версию, а некоторые лучше, чем оригинальная версия.
