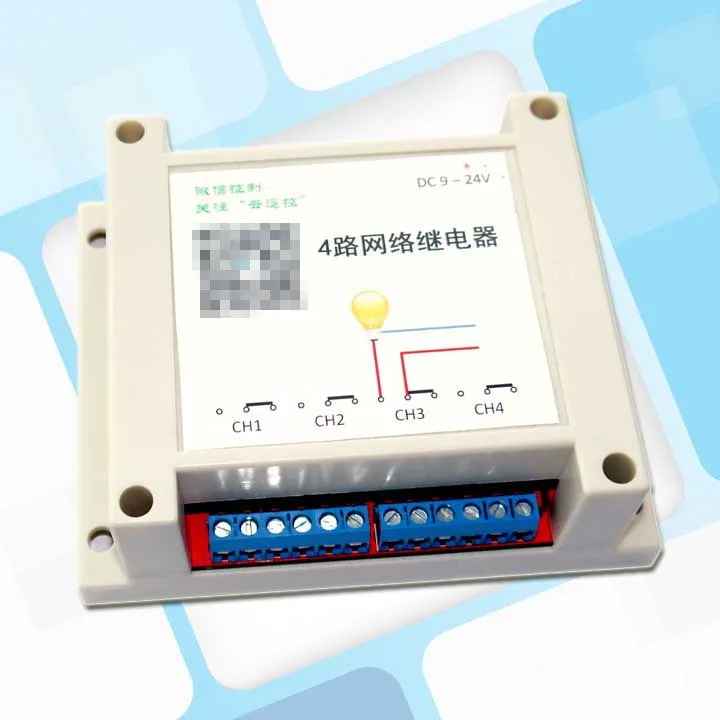

Четырехстороннее реле Ethernet сетевой коммутатор задержка подключения модуль

Modname = ckeditor

Type1: 4-полосная пояс корпус
Type2: 4-полосная распределения Питание с оболочкой

Требования к питанию: DC9 - 24 В, с защитой обратного соединения Размер корпуса: 115 мм X 90 мм X 40 мм

Описание функции:

Управление через Ethernet4Pull в цепи реле, релиз, поддержка настройки параметров модуля через сеть. Модуль также поддерживает два режима работы sTCPandUDP2Two, инструкции легко понять, пробежка может быть указана в команде, и 1 - 65535 секундная задержка. Модуль с vb, DelphiUpper компьютерная программа и исходный код, помогут вам легко реализовать компьютерный пульт дистанционного управления. TCPIn этот режим, Верхний компьютер может запросить состояние всех реле, кроме того, после обработки каждой инструкции модуль вернет состояние всех реле. UDPThere нет запроса статуса или другого режима возврата, код чрезвычайно прост, легко вставляется в различные приложения. Облачный пульт дистанционного управления теперь поддерживается Контроль.

Характеристики модуля:

Промышленный микрокомпьютер gradeSTCSingle chip как основной чип управления Onboard4высококачественное реле, реле с диодным контуром поглощения Belt1Circuit индикатор питания, каждое реле имеет индикатор состояния, светильник на реле Он может быть настроен для восстановления состояния реле до сбоя питания Настройка параметров модуля через сеть Adoptinternetcontrol, облачный пульт дистанционного управления защищен локальным паролем, безопасный и надежный Support9-24Vinput напряжение, с защитой от обратного подключения С корпусом размер 115мм X 90 мм X 40 мм

Способ работы:

Модуль является заводским набором для:

Ip-адрес 192.168.1.100 Он может быть настроен через сеть или последовательный порт Шлюз по умолчанию 192.168.1.1 Маска подсети 255.255.255.0 TCPport 6722 Сервисный порт модуля не может быть настроен UDPport 6723 Режим кнопки CH1 - CH8: самоблокирующийся Он может быть настроен через сеть Сохранение статуса реле перед отключением питания Нет Он может быть настроен через сеть

Код команды-это текстовая строка, вам не нужно возвращать.

Получить статус реле 00(UDPI не поддерживает его) CH1Pull in 11 CH1release 21 CH2Pull in 12 CH2release 22 CH3Pull in 13 CH3release 23 CH4Pull in 14 CH4release 24

TCPMode, после того, как модуль получает командный байт каждый раз, статус всех реле будет возвращен. Возвращаемое значение is8Text string символов, каждый символ может be0perhaps1, представляет релейный релиз или тянуть в состоянии, если возврат value11000000expressCH1andCH2Pull, другие каналы выпущены.

Команда jog написана, добавив символ «×» после команды «pull in», как: 11 ×, 12 ×.

Параметр задержки может быть установлен на контролируемом канале at1-65535Change состоянии через несколько секунд, в сочетании с конкретными приложениями, он может осуществить задержку открытия после выпуска или задержку закрытия после всасывания. Метод записи параметра задержки должен продолжать вводить после того, как Код команды «:» и задержка секунд, как:

Текущее состояние Код команды Объяснение CH1It в настоящее время выпущен 11:30 CH1Pull in,30 Автоматический релиз за секунды CH2It в настоящее время занимается 22:30 CH2release,30 автоматически тянуть в течение нескольких секунд CH2It в настоящее время выпущен 22:30 CH2release (без изменения состояния),30 автоматически тянуть в течение нескольких секунд

Описание интерфейса:

Релейный терминал: подключен к нагрузке пользователя, имеет доступ к оборудованию to220VAC или менее than30VDC, ток оборудования не должен превышать стандартную нагрузку реле. Каждое реле имеет нормально открытое Контакт, один нормально закрытый контакт и один общий контакт, когда реле закрыто, Общий контакт и нормально открытый контакт включены; Когда реле выпущено, общий контакт и нормально закрытый контакт Вкл.

Соответствующая информация:

Сетевой программный интерфейс управления в реальном времени:

Простая настройка программного обеспечения, поддержка облачного дистанционного управления Он может работать на разных компьютерах в то же время 6 несколько клиентских программ управляют одним и тем же модулем

Интерфейс программного обеспечения управления мобильным терминалом (только поддерживаемый Android), разработка Basic4androidLanguage предоставляет все исходные коды:

Введение в верхнюю компьютерную программу:

Два режима подключения supportTCP, udp2 Содержит полный список инструкций Можно задать параметры задержки Отображает данные, отправленные и полученные в сети MatchVB, Delphisource код
