TZT USRP B210-MICRO V1.2 с металлическим корпусом SDR полностью совместим загруженной

TZT USRP B210-MICRO V1.2 с металлическим корпусом SDR полностью совместим загруженной

TZT USRP B210-MICRO V1.2 с металлической оболочкой SDR полностью совместим с прошивкой драйвера USRP, загруженной в автономном режиме

Поддержка разработки программного обеспечения платформы:
Для GNURADIO, MATLAB, LABVIEW, OPENAIRINTERFACE5G (OAI), OpenBTS, OpenLTE, srsLTE, Amarisoft и других платформ программного обеспечения. Он может обеспечить LIVE-CD OAI, OpenBTS, srsLTE и соответствующие учебные пособия.

Описание:
Основываясь на оригинальной версии V1.0, этот V1.2 добавляет две основные функции: один-автономный режим загрузки микросхемы интерфейса USB. Другой-автономный режим загрузки прошивки FPGA. Две загрузки прошивки могут быть выбраны пользователями и могут быть загружены в автономном режиме одновременно. Он также может быть загружен в автономном режиме через чип интерфейса USB, в то время как прошивка FPGA загружается онлайн. Но невозможно выбрать прошивку FPGA для автономной загрузки отдельно (потому что плата имеет последовательность включения питания, которая контролируется чипом интерфейса USB, устройство FPGA не работает, когда чип USB не работает должным образом).

FPGA устройство нового B210-MICRO V1.2 использует посылка CSG484, которая более благоприятна для рассеивания тепла, которая имеет лучшую теплоотдачу и стабильность, но после того, как посылка изменится, оригинальная прошивка для ETTUS не может быть использована. Необходимо использовать соответствующую прошивку FPGA и одновременно открыть исходный код FPGA (исходный код-это только модифицированный файл ограничения FPGA).

Потому что прошивка FPGA должна соответствовать версии драйвера UHD. Различные версии драйверов UHD должны использовать соответствующую версию прошивки FPGA. Мы обновим прошивку FPGA B210-MICRO с обновлением версии UHD.

Внимание: при отправке B210-MICRO последняя версия прошивки будет запрограммирована по умолчанию. Самая последняя FPGA Версия прошивки 16, и соответствующий UHD версия 3,15. Если пользователям нужны другие версии, пожалуйста, свяжитесь со службой поддержки клиентов при покупке.

В то же время B210-MICRO плата имеет интерфейс JTAG устройства FPGA. Пользователи могут записывать и записывать любую версию прошивки FPGA самостоятельно, или они могут самостоятельно спроектировать и модифицировать код FPGA с помощью наших файлов зависимости от устройства FPGA в соответствии с их потребностями.

Плата разработана с индикаторами состояния загрузки прошивки для чипа интерфейса USB и чипа FPGA. Состояние работы платы четко видно с первого взгляда.

Прошивка чипа интерфейса USB загружается в автономном режиме, чтобы разрешить сбой чипа интерфейса USB до того, как второе перечисление станет режимом USB3 при особых обстоятельствах. Этот сбой является случайным сбой, который является более распространенным, когда несколько устройств B210 подключены к тому же верхнему компьютеру, а верхний компьютер является системой для LINUX, это особенно часто и не может быть решена сбросом платы.

Мы разработали и сгенерировали автономную загрузку прошивки на основе общего чипа USB интерфейса для ETTUS и закрепили его на B210-MICRO плате. Пользователи могут включить эту функцию с помощью dip-переключателя в соответствии с их потребностями. После включения этой функции устройство будет загружать и перезагружать устройство в течение 1-2 секунд после включения платы. В это время хост-компьютер распознает устройство USB3, и устройство загружается онлайн с помощью драйвера UHD, и usb-чип перечисляется дважды. Другими словами, после того, как плата B210-MICRO включена и распознана хост-компьютером, это устройство в режиме USB3.0 и не требует повторного сброса, что полностью устраняет скрытые опасности, вызванные этим. Чтобы обеспечить пользователям более высокую надежность и стабильность в коммерческих приложениях.

Если пользователям необходимо сократить время инициализации платы, они могут выбрать чип интерфейса USB и прошивку FPGA, оба из которых находятся в автономном режиме загрузки. После включения этого режима плата B210-MICRO сначала загрузит прошивку чипа интерфейса USB после включения. После загрузки индикатор состояния прошивки (LED1 green) чипа интерфейса USB загорается, и прошивка FPGA начинает загружаться. Через 2 секунды загружается прошивка FPGA, и индикатор состояния прошивки FPGA (LED2 red) загорается. В это время устройство находится в готовом состоянии, и вы можете войти в рабочий режим в любое время. Рабочее состояние может быть введено в любое время через инструкции хост-компьютера, что значительно уменьшает время инициализации устройства и улучшает пользовательский опыт продукта.

Особенности:
-Канал RF A, платы RF полагаются на Высокопроизводительные компоненты, индукторы RF, конденсаторы RF для ATC, мини-схемы balun.
-Блок питания 1: используются индукторы питания от первого бренда, диоды для NXP, чипы питания премиум-класса
-Блок питания 2: все ключевые компоненты питаются, все используют LDO линейный источник питания, И большой бренд LDO power chip используется для питания радиочастотного устройства, чтобы уменьшить воздействие производительности, вызванное электромагнитными помехами.
-Часовая часть: Высокопроизводительный источник питания LDO для ADI, высокостабильный кристаллический осциллятор с температурной компенсацией для TDK, высокопроизводительный чип PLL для ADI.

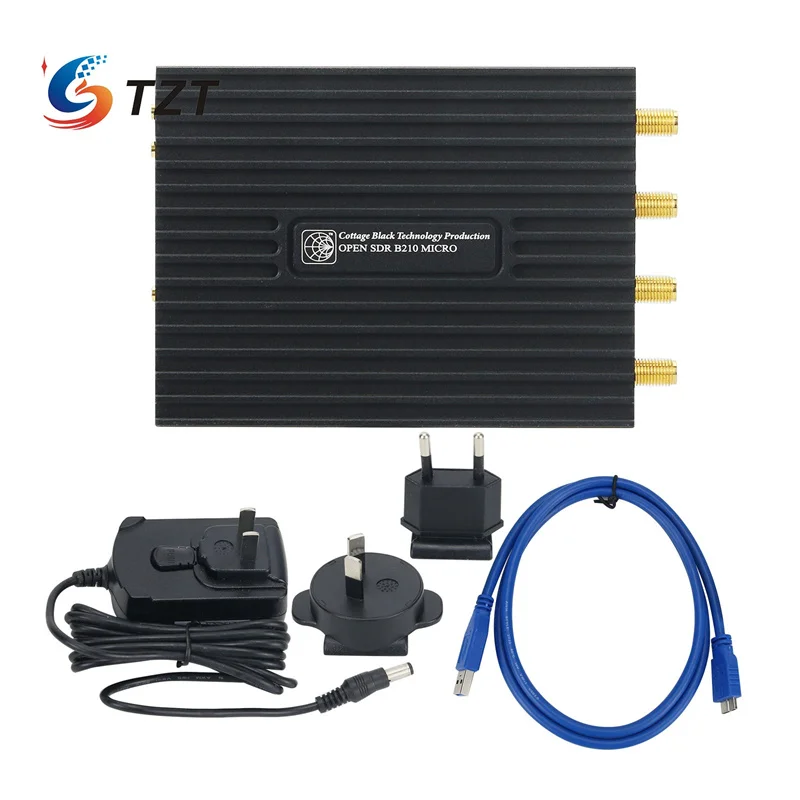

Посылка включает в себя:
-1 комплект USRP B210-MICRO V1.2
