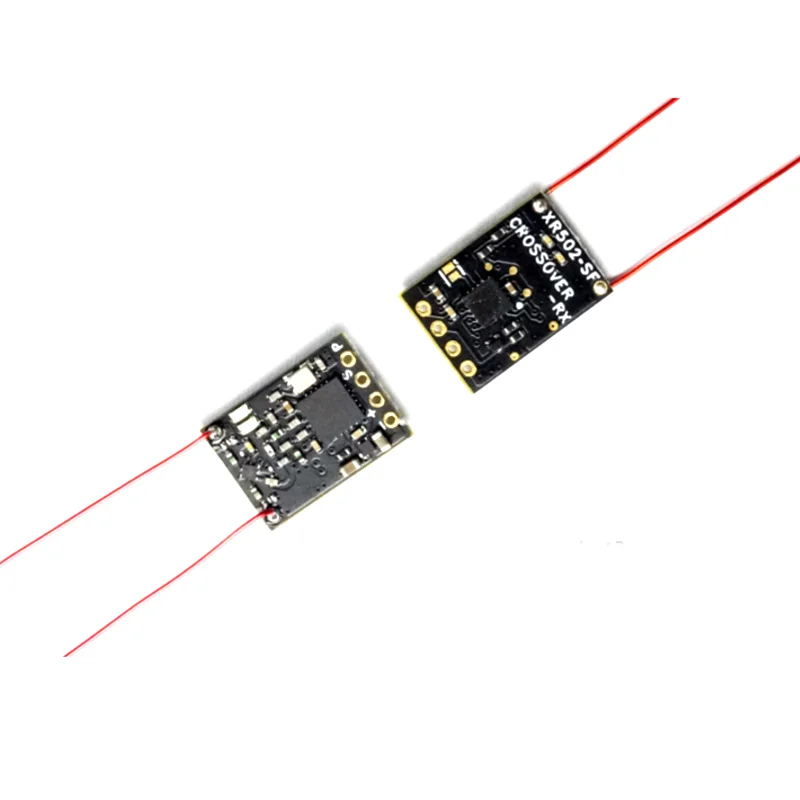

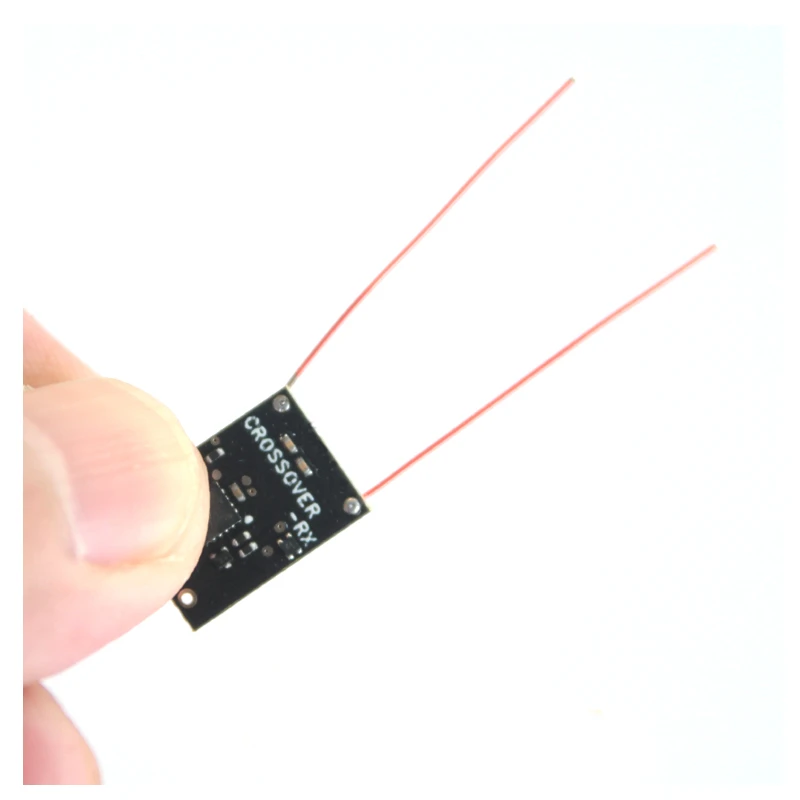

Микроприемник с двойной антенной R8F R16F 2 4G SBUS PPM RSSI для радиопередатчиков

Описание

Приемник предназначен для полета FPV специально, интегрированный 13dBm LNA и двойная антенна может сделать рабочий диапазон дальше и сигнал сильнее. Есть 4 версии для приемников этой серии, которые могут быть использованы на любых досках управления полетом.

Особенности: 1) супер маленький размер (10,0*14,2*2,0 мм); 2) Супер светильник (0,65 г); 3) со встроенным 13dBm LNA; 4) двойная антенна; 5) Может использоваться на любых досках управления полетом; 6) двойная антенна может быть согнута в любом направлении и не сломана; 7) Поддержка выхода RSSI; 8) поддерживает выход SBUS и PPM(22ms) одновременно; 9) Версия F поддерживает протокол смеси (D8 и D16);

Операция привязки: нажмите переключатель привязки после включения приемника XR6OO, он переходит в режим привязки через 2 секунды, когда медленно мигает красный светодиодный индикатор быстро мигает. Затем Свяжите приемник в соответствии с руководством передатчика. Когда быстро мигает красный светодиодный индикатор становится ярким, это означает, что Привязка успешна. Технология Variable RF Link технология: когда приемник находится слишком близко к радио (дистанционное управление), обычно радиочастотный сигнал будет заблокирован и между тем происходит потеря контроля, переменная RF ссылка рождается для решения проблемы! Как только Variable RF Link обнаружит, что приемник приближается к радио, он отрегулирует коэффициент усиления LNA и выходную мощность PA ниже, чтобы избежать короткой дистанции управления отказом автоматически; когда Variable RF Link обнаруживает, что приемник находится далеко от радио, Он будет регулировать коэффициент усиления LNA и выходную мощность PA выше, чтобы автоматически увеличить Рабочий диапазон RX. Выход сигнала RSSI Два способа выхода сигнала RSSI: 1) сигнал SBUS: выход сигнала RSSI находится на No.16 канале (AUX12) SBUS; 2) сигнал PPM: выход сигнала RSSI находится на No.9 канале PPM; Протокол смесь (только для XR502-F версии): XR502-F версия может поддерживать протокол D8 и D16 FrSky, клиент может решить, какой из них хотел бы использовать во время привязки. Постоянный ярко-синий светодиодный, привязка преуспевает, указывая, что RX с протоколом D16; Если синий светодиодный выключен и привязка успешна, указывая RX с протоколом d8. Плата управления полетом FPV: Плата управления полетом и выше, связанная с PPM:

---
