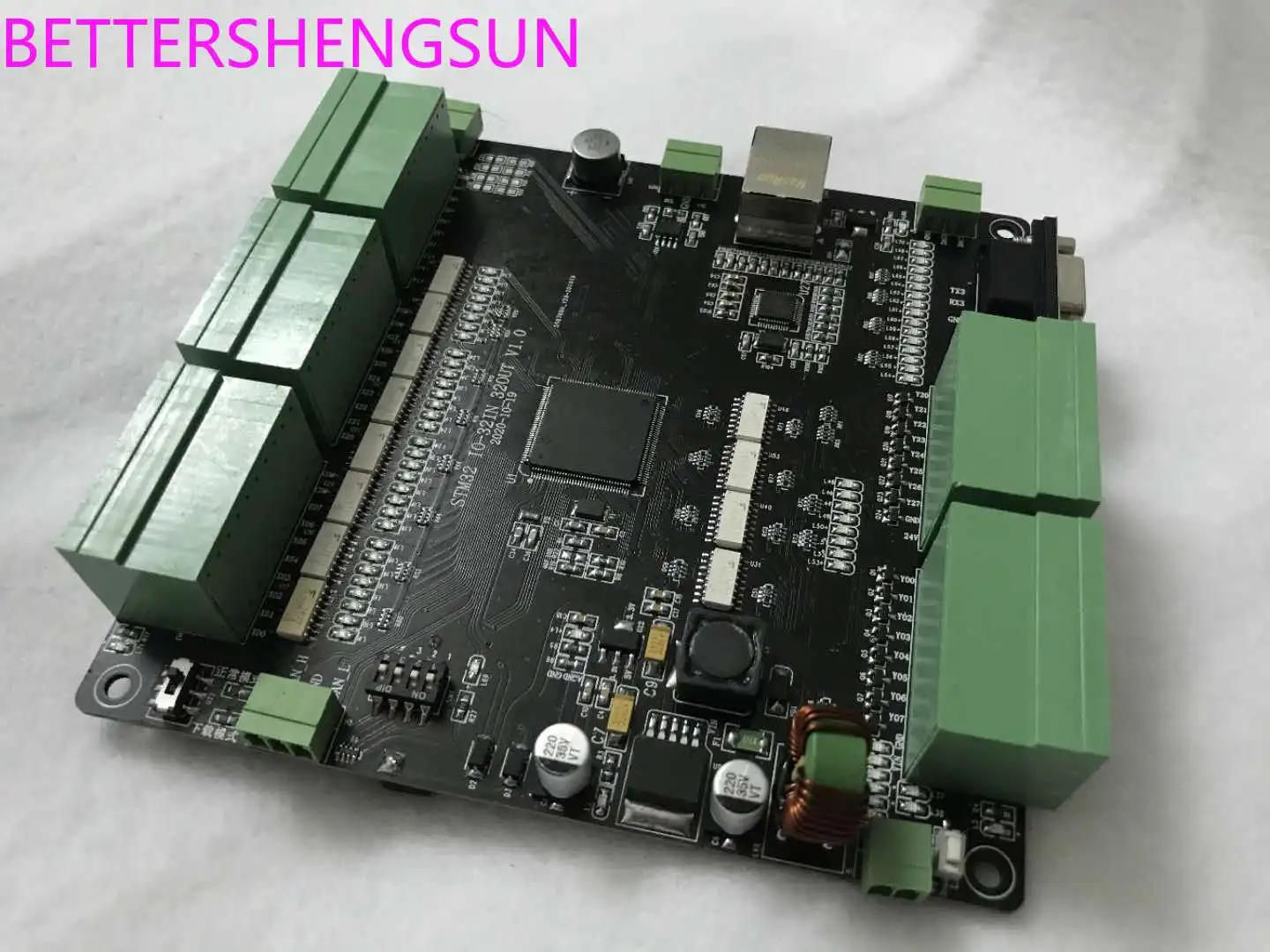

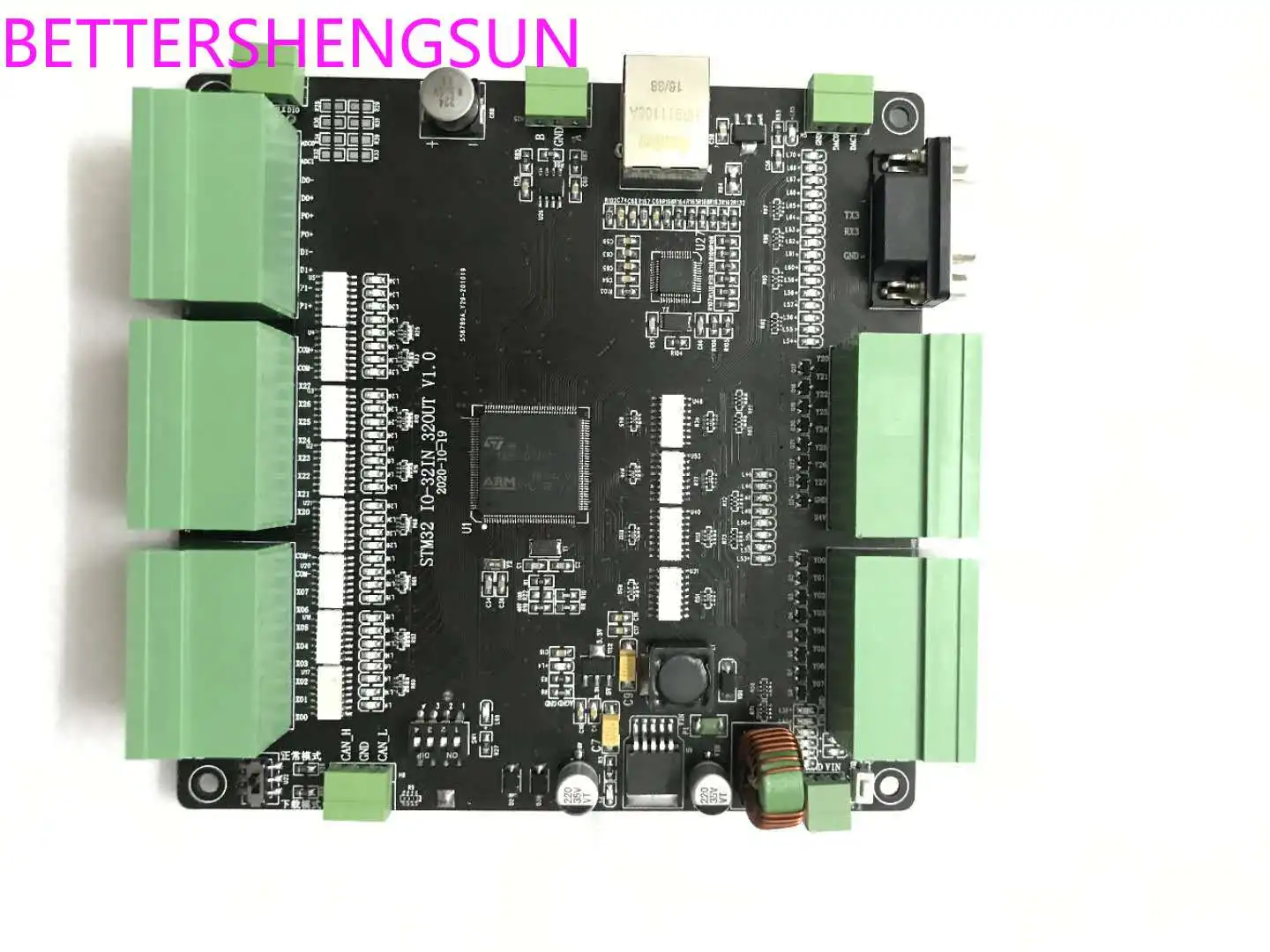

Плата ввода/вывода STM32 32 входа выхода/4 мотора 485/232/Can/сетевой порт/RTC/4AD/2DA |

Плата ввода/вывода STM32 32 входа выхода/4 мотора 485/232/Can/сетевой порт/RTC/4AD/2DA |

I. Описание характеристик продукта

Источник питания: DC12V-24V;

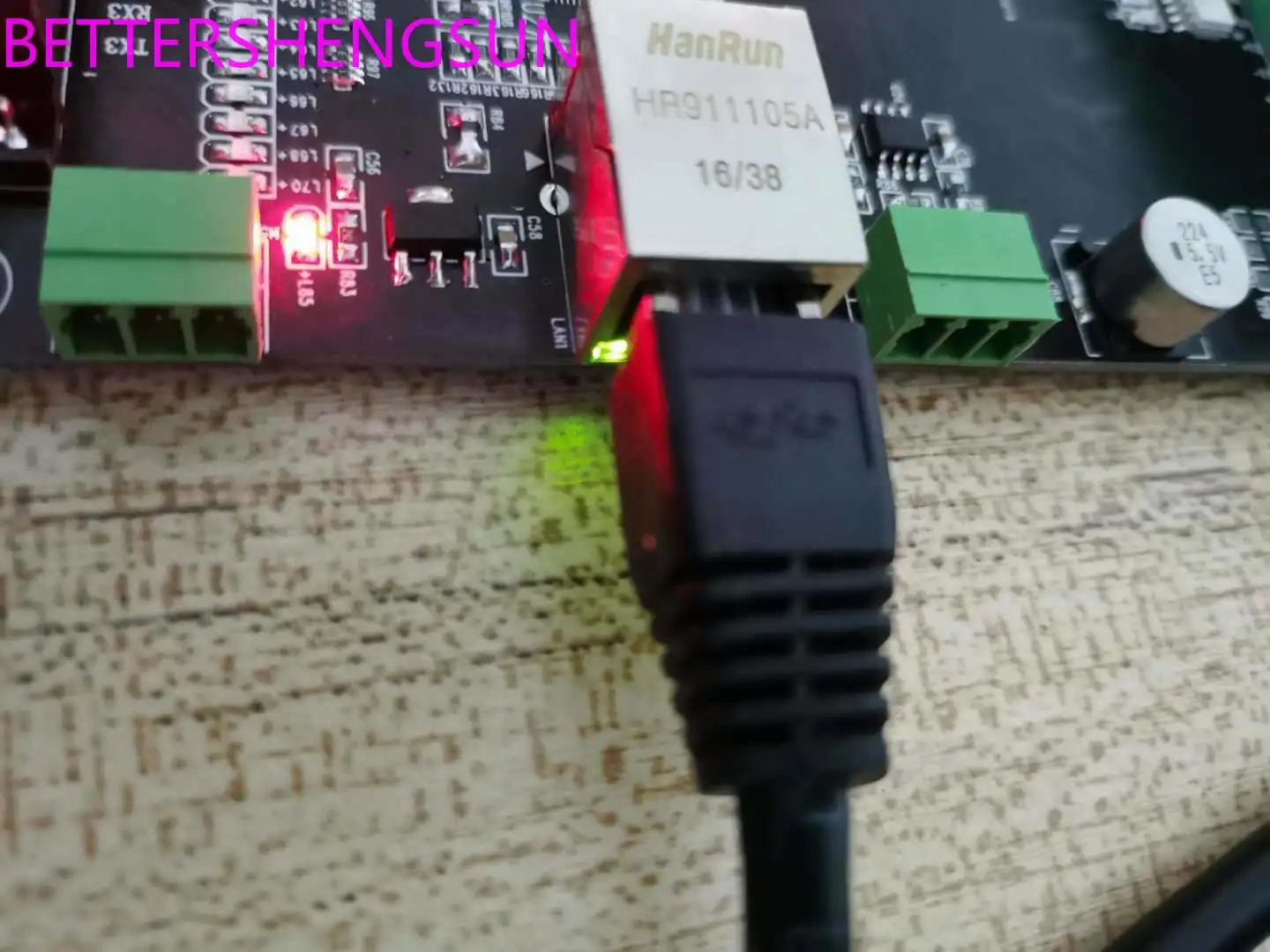

Тип интерфейса связи: RS485(1),RS232(1),CAN(1), сетевой порт RJ45;

Скорость передачи данных: RS485(110-2 м),RS232(110-256000);CAN(110-1 м);

Тип протокола связи: Поддержка стандартного Modbus-RTU (slave) и бесплатного Протокола;

Поддержка каскадных нескольких плат и настройка адреса через DIP-переключатель;

4-осевая машина управления двигателем, используя изоляция оптопары для дифференциальных сигнальный чип для того, чтобы укрепить анти-помех;

4-канальный AD12-bit точность, 0-50V напряжение может быть обнаружены с помощью Сопротивление Напряжение отдела;

2-полосная DA12-bit точность, максимальное выходное напряжение составляет 3,3 В;

2. Особенности продукта

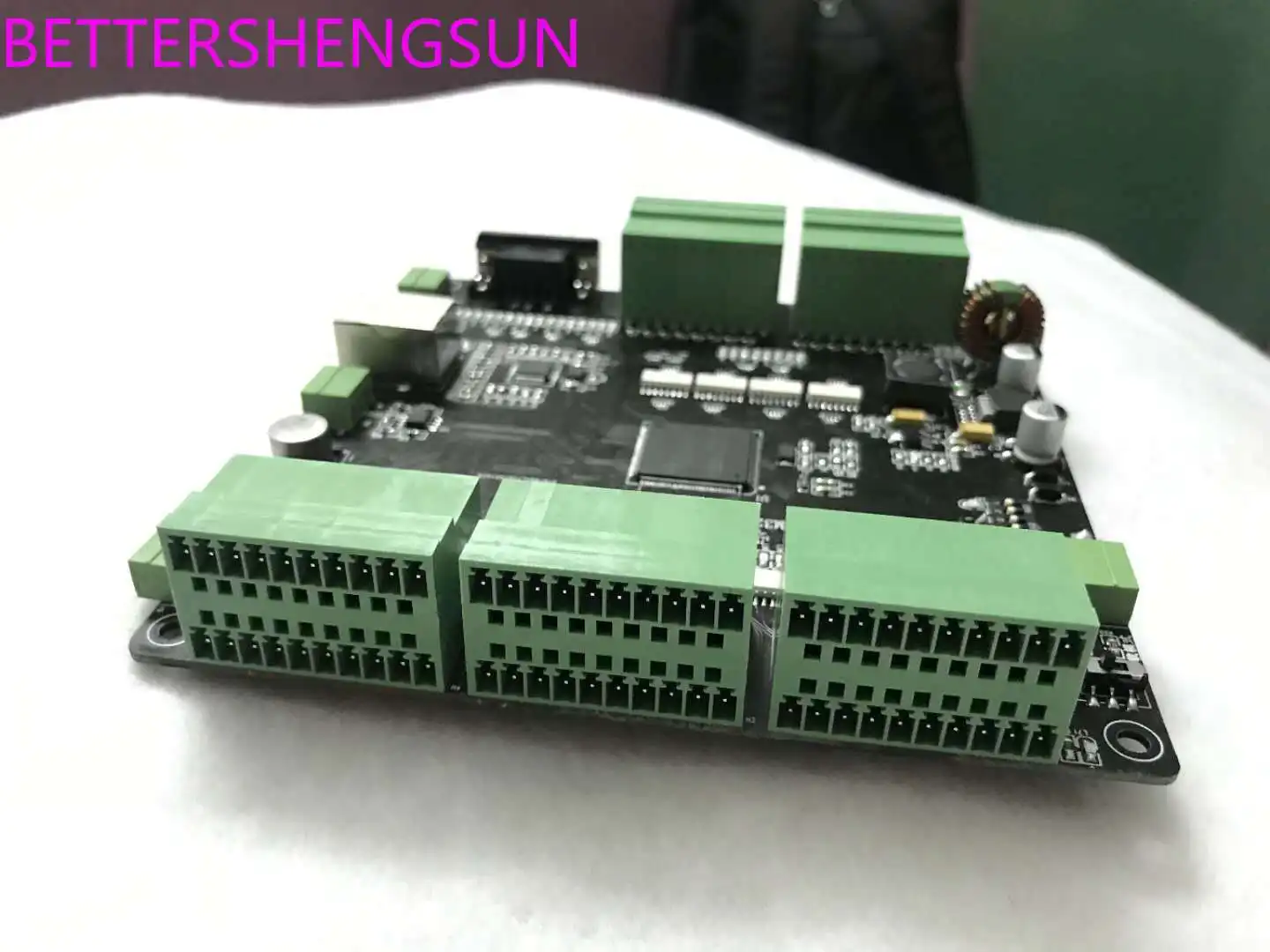

32-путь входного сигнала принимает изоляция оптопары для вход NPN и светодиодный светильник индикация;

32 выхода изолированы оптопары, Выход NPN с индикацией светодиодный светильник;

Промышленный MOS ламповый усилитель тока, одиночный выход до 4A;

4-оси двигатель может быть управляется отдельно и принимает импульсного управления направлением для переключения режима переключения

Двигатель может принимать абсолютное значение спортивного режима и относительного спортивного режима, а максимальный импульсный выход может достигать 1 МГц;

Плата имеет встроенный программируемый чип, который может сохранить некоторые общие параметры данных из-за сбоя питания;

III. Предоставление информации

PDF1 копия чертежа "порт платы";

Один исходный код для нижнего компьютера (микрокомпьютер с одним чипом) (среда Keil5);

Необходимо установить одно программное обеспечение для отладки ПК (написанное на языке C #). Net framework4.72;
