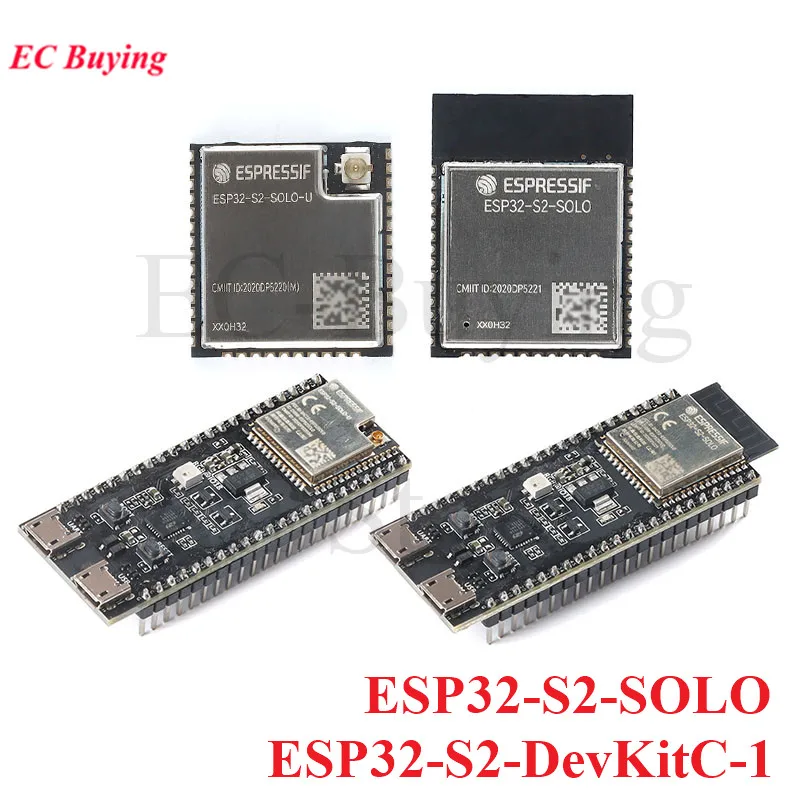

ESP32-S2-DevKitC-1-это плата разработки начального уровня на основе ESP32-S2-SOLO (бортовой PCB антенны) или ESP32-S2-SOLO-U (внешний антенный разъем), которые являются двумя универсальными модулями с вспышкой SPI 4 МБ. Эта плата интегрирует Полные функции Wi-Fi.

Большинство контактов ввода/вывода разбиваются на штыревые разъемы с обеих сторон для легкого соединения. Разработчики могут подключать периферийные устройства к перемычным проводам или устанавливать ESP32-S2-DevKitC-1 на макетной плате.

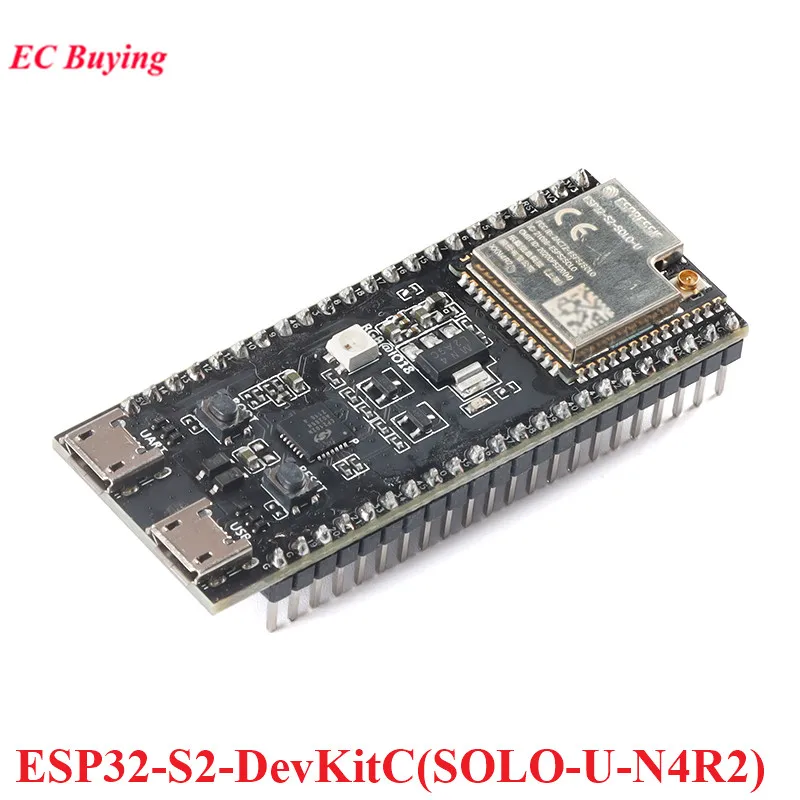

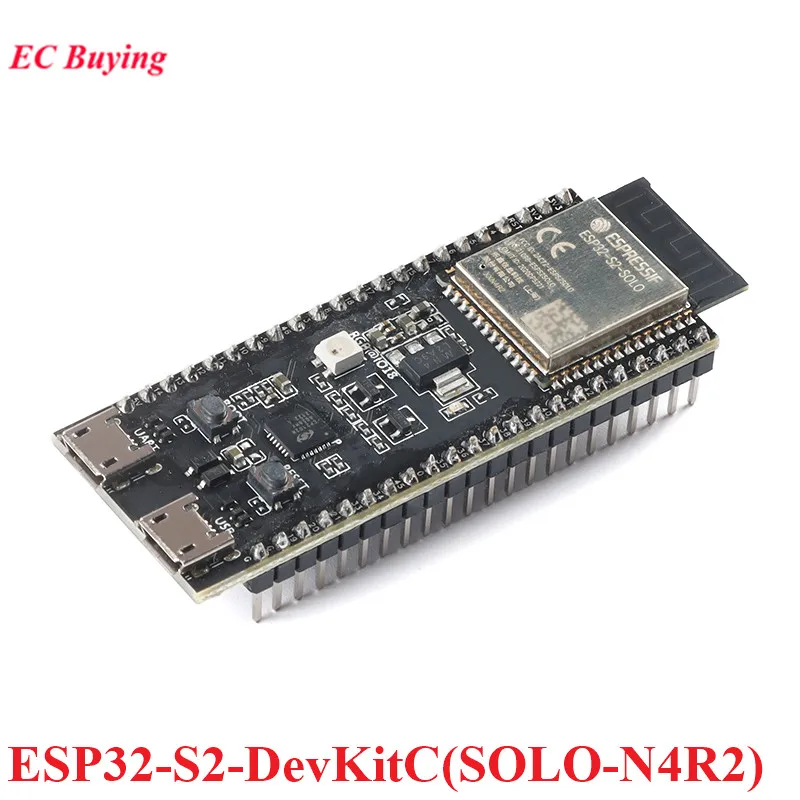

ESP32-S2-DevKitC-1 спереди

Ключевые компоненты платы описаны по часовой стрелке.

Ключевой компонент

Описание

ESP32-S2-SOLO или ESP32-S2-SOLO-U

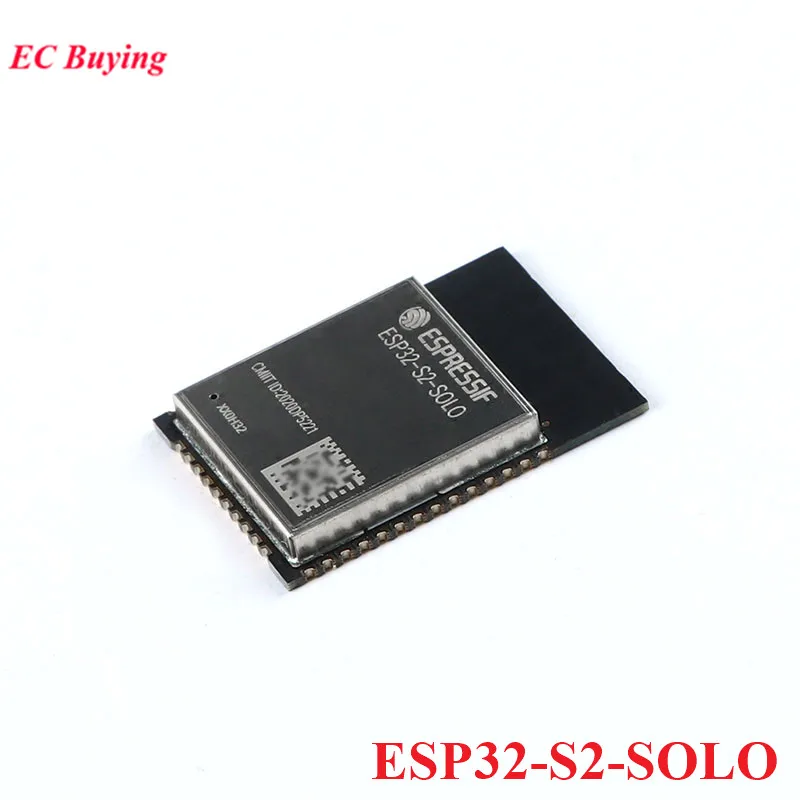

ESP32-S2-SOLO и ESP32-S2-SOLO-U являются двумя универсальными модулями Wi-Fi. ESP32-S2-SOLO поставляется с бортовой антенной PCB, а ESP32-S2-SOLO-U поставляется с разъемом для внешней антенны. ESP32-S2-SOLO или ESP32-S2-SOLO-U на плате могут иметь флеш-память 4 МБ или флеш-память 4 МБ Плюс 2 Мб PSRAM, встроенные в чип.

3,3 V Мощность на светодиодный

Включается, когда питание USB подключено к плате.

Мост USB-to-UART

Один чип USB-to-UART bridge обеспечивает скорость передачи данных до 3 Мбит/с.

Штыревые разъемы

Все доступные контакты GPIO (за исключением шины SPI для вспышки) разбиваются на штырьковые заголовки на плате. Для получения подробной информации, пожалуйста, смотритеБлок заголовка.

ESP32-S2 usb-порт

ESP32-S2 полноскоростной интерфейс USB OTG, совместимый со спецификациями USB 1,1. Интерфейс используется для питания к плате, для мигающих приложений к чипу и для связи с чипом с помощью протоколов USB 1,1.

Кнопка сброса

Нажмите эту кнопку для перезапуска системы.

Кнопка загрузки

Кнопка загрузки. УдерживающийБотинкиИ затем нажмитеСбросЗапускает режим загрузки прошивки для загрузки прошивки через последовательный порт.

Порт USB-to-UART

Порт Micro-USB, используемый для питания к плате, для мигающих приложений к чипу, а также для связи с чипом через встроенный мост USB-to-UART.

Светодиодный RGB

Адресуемый RGB светодиодный, управляемый GPIO18.

5 V до 3,3 V LDO

Мощность регулятор, преобразующее напряжение в 5 В питания в 3,3 V выход.

На схеме блоков ниже показаны компоненты ESP32-S2-DevKitC-1 и их соединения.

Существует три взаимоисключающих способа обеспечить питание платы:

Порт USB-to-UART и ESP32-S2 usb-порт (один или оба), источник питания по умолчанию (рекомендуется)

5V и G (GND) Контакты

3V3 и G (GND) Контакты

Блок заголовка

В двух таблицах ниже представленыНазваниеИФункцияШтыревых заголовков с обеих сторон платы (J1 и J3).

J1

Нет.

Название

Тип1

Функция

1

3V3

П

3,3 V источника питания

2

3V3

П

3,3 V источника питания

3

RST

I

CHIP_PU

4

4

I/O/T

RTC_GPIO4, GPIO4, TOUCH4, ADC1_CH3

5

5

I/O/T

RTC_GPIO5, GPIO5, TOUCH5, ADC1_CH4

6

6

I/O/T

RTC_GPIO6, GPIO6, TOUCH6, ADC1_CH5

7

7

I/O/T

RTC_GPIO7, GPIO7, TOUCH7, ADC1_CH6

8

15

I/O/T

RTC_GPIO15, GPIO15, U0RTS, ADC2_CH4, XTAL_32K_P

9

16

I/O/T

RTC_GPIO16, GPIO16, U0CTS, ADC2_CH5, XTAL_32K_N

10

17

I/O/T

RTC_GPIO17, GPIO17, U1TXD, ADC2_CH6, DAC_1

11

18

I/O/T

RTC_GPIO18, GPIO18, U1RXD, ADC2_CH7, DAC_2, CLK_OUT3, RGB светодиодный

12

8

I/O/T

RTC_GPIO8, GPIO8, TOUCH8, ADC1_CH7

13

3

I/O/T

RTC_GPIO3, GPIO3, TOUCH3, ADC1_CH2

14

46

I

GPIO46

15

9

I/O/T

RTC_GPIO9, GPIO9, TOUCH9, ADC1_CH8, FSPIHD

16

10

I/O/T

RTC_GPIO10, GPIO10, TOUCH10, ADC1_CH9, FSPICS0, FSPIIO4

17

11

I/O/T

RTC_GPIO11, GPIO11, TOUCH11, ADC2_CH0, FSPID, FSPIIO5

18

12

I/O/T

RTC_GPIO12, GPIO12, TOUCH12, ADC2_CH1, FSPICLK, FSPIIO6

19

13

I/O/T

RTC_GPIO13, GPIO13, TOUCH13, ADC2_CH2, FSPIQ, FSPIIO7

20

14

I/O/T

RTC_GPIO14, GPIO14, TOUCH14, ADC2_CH3, FSPIWP, FSPIDQS

21

5 В

П

5 в источник питания

22

G

G

Наземный

J3

Нет.

Название

Тип

Функция

1

G

G

Наземный

2

TX

I/O/T

U0TXD, GPIO43, CLK_OUT1

3

RX

I/O/T

U0RXD, GPIO44, CLK_OUT2

4

1

I/O/T

RTC_GPIO1, GPIO1, TOUCH1, ADC1_CH0

5

2

I/O/T

RTC_GPIO2, GPIO2, TOUCH2, ADC1_CH1

6

42

I/O/T

MTMS, GPIO42

7

41

I/O/T

MTDI, GPIO41, CLK_OUT1

8

40

I/O/T

MTDO, GPIO40, CLK_OUT2

9

39

I/O/T

MTCK, GPIO39, CLK_OUT3

10

38

I/O/T

GPIO38, FSPIWP

11

37

I/O/T

SPIDQS, GPIO37, FSPIQ

12

36

I/O/T

SPIIO7, GPIO36, FSPICLK

13

35

I/O/T

SPIIO6, GPIO35, FSPID

14

0

I/O/T

RTC_GPIO0, GPIO0

15

45

I/O/T

GPIO45

16

34

I/O/T

SPIIO5, GPIO34, FSPICS0

17

33

I/O/T

SPIIO4, GPIO33, FSPIHD

18

21

I/O/T

RTC_GPIO21, GPIO21

19

20

I/O/T

RTC_GPIO20, GPIO20, U1CTS, ADC2_CH9, CLK_OUT1, USB_D +

20

19

I/O/T

RTC_GPIO19, GPIO19, U1RTS, ADC2_CH8, CLK_OUT2, USB_D-

21

G

G

Наземный

22

G

G

Наземный

P: источник питания; I: вход; O: выход; T: высокое сопротивление.
