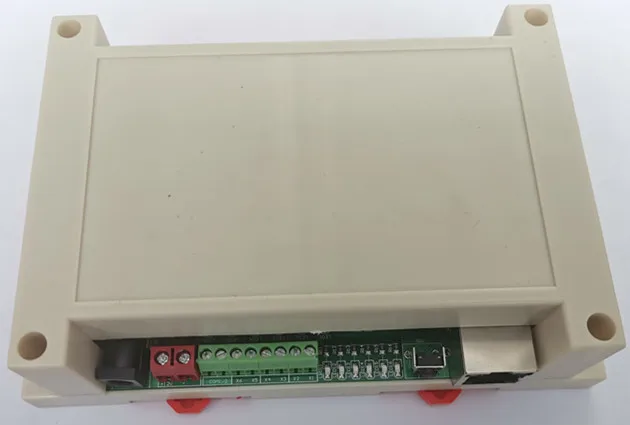

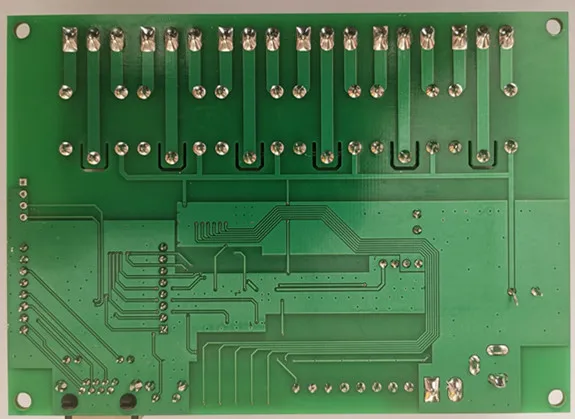

1. Введение оборудования

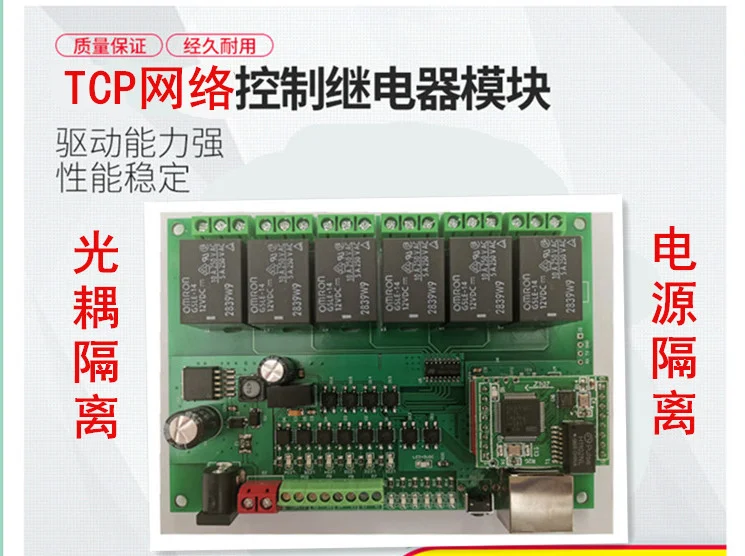

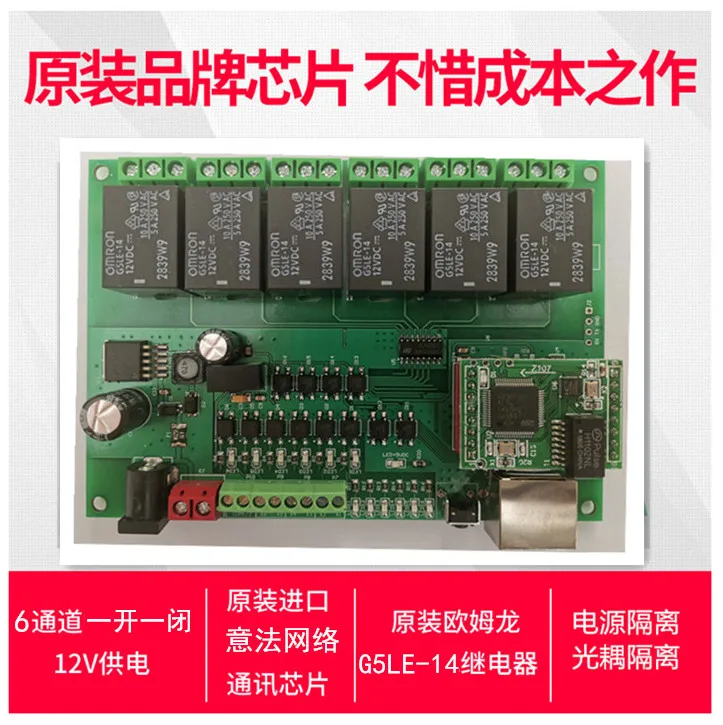

RLY-12V-6-TCPNetwork реле-это оборудование дистанционного управления Интернет вещей, запущенное по технологии yu'ang, с помощью этого устройства можно достичь удаленного управления и сбора сигнала. Схема промышленного дизайна оборудования 32 позиционирования 10/100MEthernet микросхема сети, с высокой скоростью, сильный Вычислительная мощность, Стабильная и надежная, сильный иммунитет и другие характеристики, все модули изолированы оптопары, микрокомпьютер с одним чипом и микросхема сети Изоляция питания, он имеет сильную способность анти-электромагнитных помех. Использовать rs можно безопасно использовать в промышленности Окружающая среда.

Модуль provision6Circuit релейный выход, 6Circuit значение для переключения входного сигнала, поддержка управления в реальном времени, одностороннее управление, мультиплексный контроль, операции управления, такие как открытие светильник чтения.

2. Основной интерфейс программного обеспечения управления

3, многоДорожное управление

4. Управление впрыском

5, Значение для переключения чтения (низкий уровень активности)

6. Инструкция

Все команды управления имеют 16-гексадический номер, будьте осторожны, чтобы не отправлять строковые инструкции. Инструкции разделены на два типа бит инструкции:

3.1две инструкции 5 бит инструкции показаны в следующей таблице:

Функция code0x01одноканальная Команда управления, только одно реле может контролироваться одновременно, количество битовых каналов битового реле данных битового выключения command1Bit, 0 бит выключения.

Если команда реле замыкания isAA 01 01 01 A8 отключена как AA 01 01 00 A8

Если команда закроет второе реле isAA 01 02 01 A8 отключите как AA 01 02 00 A8

И так далее

Команда, чтобы закрыть шестое реле isAA 01 06 01 A8 отключение как AA 01 06 00 A8

Функция code0x02многоканальная Команда управления, несколько реле можно контролировать, чтобы изменить состояние в одно время;

Такие как инструкции AA 02 FF a8для закрытия всех реле.

Принцип isFF FFConvert в binary11111111 11111111, низкое положение справа-это реле, поверните налево в шестое реле, из which1Is закрыто, 0Bit выключено

Если closed1-6The команда реле цепи AA 02 00 FF A8

Если closed2/4/6/способ рассчитать команду для отключения других реле-сначала выписать бинарный номер

00000000 10101010 конвертировать в инструкцию AA 02 00 AA A8

Функция code0x03Is инширование, метод управления такой же, как функция code0x01, но closed1реле открывается через несколько секунд;

Функция code0x04полностью закрыта, данные bit1and2могут быть любыми значениями;

Функция code0x05It полностью отключена, данные bit1and2могут быть любыми значениями;

Функция code0x06для запроса статуса текущего реле, возвращаемый номер-два digits16Hexadecimal числа, метод расчета такой же, как у функции code0x02;

3.2вторая инструкция is10Bit инструкции показаны в следующей таблице:

【 0xAB 0x01 0x01 0x01 0x01 0x01 0x01 0x01 0x01 0xA9 】 1-8 реле No. 1 отключен \ 【 0xAB 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0xA9 】 \ 1-2No. 1 реле, другое отключено \ 【 0xAB 0x01 0x01 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0xA9 】

7,Настройка параметров через веб-страницы

Конфигурация веб-страницы доступна на китайском и английском языках, если вы хотите использовать веб-страницу для настройки параметров, прежде всего, вы должны знать функцию moduleIP, если вы случайно забыли, вы можете нажать и удерживать клавишу модуля, keep5second, модуль восстановить заводские настройки, в этот момент, module'sIPyes:192.168.1.253.

Введите в браузере: http:/192.168.1.253/, введите, появится страница Конфигурации, требуется имя пользователя и пароль аутентификации (в соответствии с тем, что в конфигурационном программном обеспечении), начальное имя пользователя: admin, начальный пароль: admin.

Китайская версия:

После успешного входа вы можете настроить модуль:

Вы можете изменить адрес moduleIPaddress, обратите внимание, что необходимо сохранить адрес модуля и компьютерную электронику в одном и том же сегменте сети, и не может возникнуть коллизия с другими адресами. Модуль работает в режиме сервера по умолчанию, модификация не рекомендуется, этот режим может быть поддерживается одновременно time4Client. Пожалуйста, не изменяйте другие соответствующие конфигурации, модуль может не работать.
