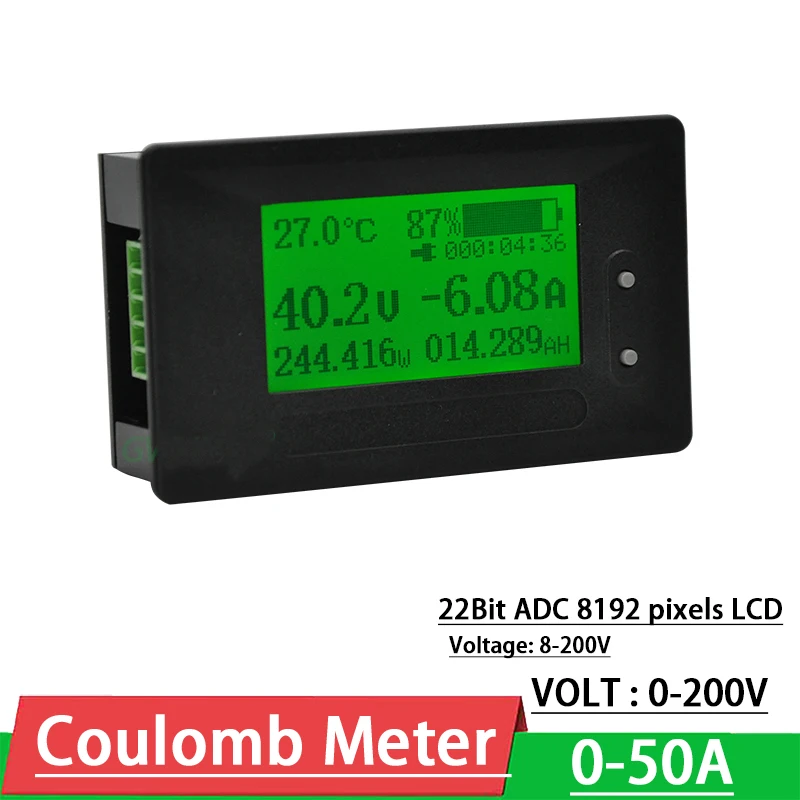

Измеритель емкости аккумулятора литий-ионных свинцово-кислотных аккумуляторов

DC 0-200V 50A кулонов
Измеритель емкости батареи индикатор кулометра
Профессиональный литиевый аккумулятор с дисплеем уровня мощности
Тестер

Описание:

Особенности:

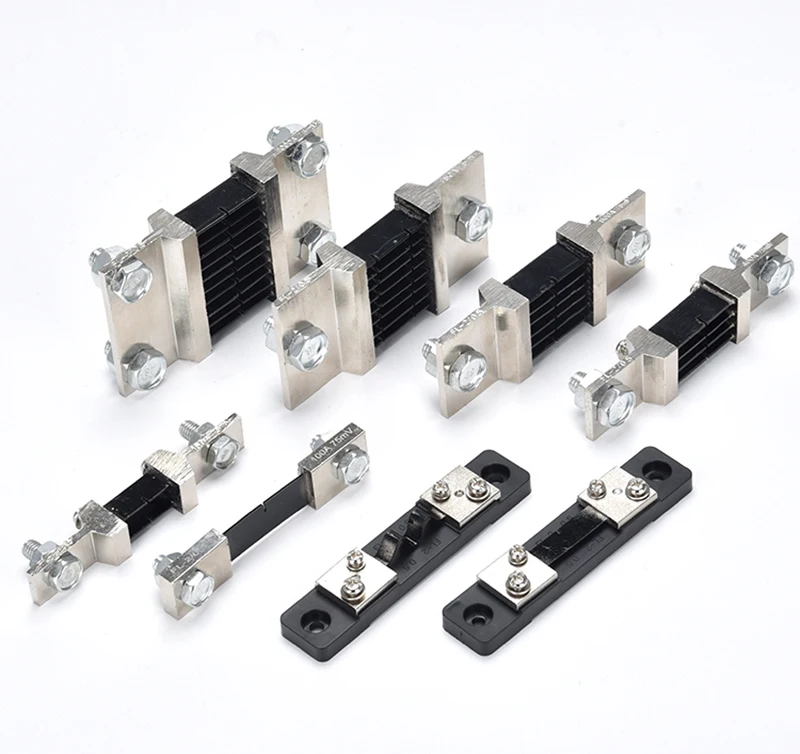

Примечание: Метр и шунт приобретаются отдельно
Характеристики продукта:
Этот инструмент является профессиональным кулометром. Базовая
Функция прибора-измерение. Это должно обеспечить
Точность измерения. Кулометр использует

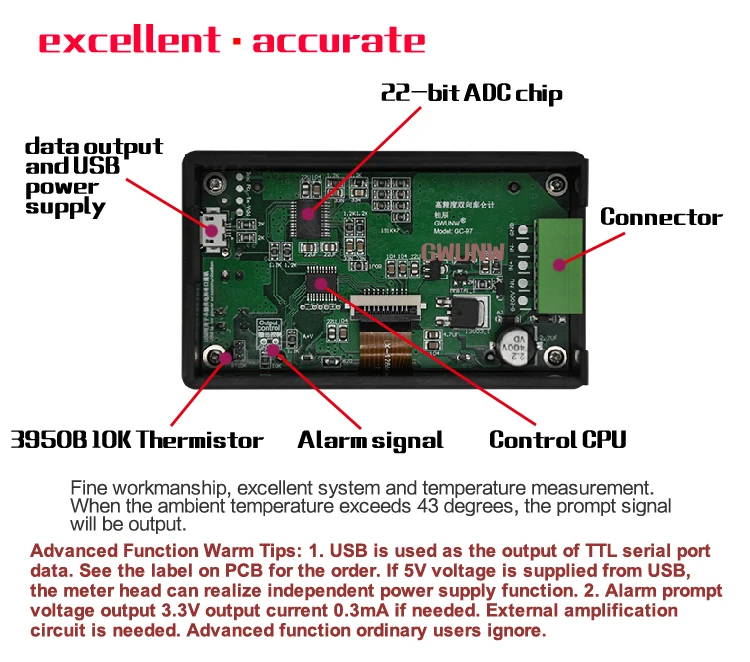

22 бит AD Высокоточный независимый чип выборки для
Обнаружение напряжения и тока,
Зарядка и разрядка могут быть автоматически идентифицированы.
Зарядка может отображать значок вилки питания, изображение
Легко понять, и накопительное время зарядки или
Разрядка может быть автоматически рассчитана. Прогресс
Бар на 50 сеток. Экран дисплея принимает 8192 фазовую матрицу
ЖК-экран, и содержимое дисплея богаче и больше
Тонкий, чем ЖК-экран с фиксированным сегментом ручки ..
Широкое рабочее напряжение, подходит для всех батарей.
Независимый источник питания может измерять 0-350 В. В то же время
Время, имеет функцию обнаружения температуры. Когда
Температура окружающей среды превышает 43 градусов, она Выводит сигнал тревоги
Сигнал напряжения.
Разнообразная функция подсветки, можно выбрать Длинный яркий,
Автоматическое, фиксированное выключение. Функция сигнализации. Верхняя часть напряжения и
Нижний предел, текущий верхний предел. При выборе,
Выходной интерфейс прибора имеет выходное напряжение высокого напряжения,
Которые могут считывать тестовые данные прибора через
Выход последовательного порта TTL прибора. (Требуется Профессиональное использование,
Обычные пользователи, пожалуйста, игнорируйте.)

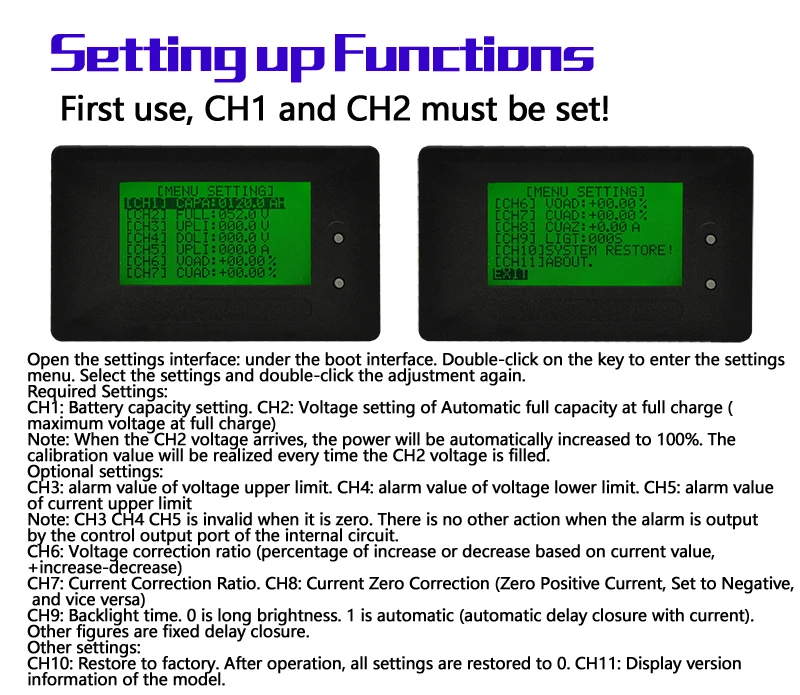

Функция настройки визуального меню. Легко управлять, взглянув на
Подсказка на экране. Напряжение и ток могут быть легко
Исправлено программным обеспечением.
Технические параметры:
Рабочее напряжение: 8-200 в
Рабочий ток: 0-50 А
Емкость теста: 0-999999AH
Испытательная мощность: 0-999999 Вт
Запись времени: максимум 999 дней, 99 часов и 59 минут
Отображение температуры: от-10 до 110 градусов
Рабочий ток: подсветка на 7ма от 5ма
Точность продукта: 0.3% (реальная высокая точность)
Напряжение Режим отображения: 0,00-9,99-99,9-200 V знака после запятой
Автоматическое изменение
Режим отображения тока: разрешение диапазона ниже 200A составляет 0,01a
И выше 200A составляет 0,1a.
Режим отображения емкости: 000.000AH-999999AH Десятичная точка
Автоматическое изменение (минимум до 1 мА · ч)
Режим отображения мощности: 000,000 Вт-999999 Вт Десятичная точка автоматическая
Изменение (минимум до 1 мВт)
Список отгрузки: материнская рама инструмента 1. Разъем 1.
Инструкции 1.






Инструкции по проводке: формат связи прибора-TTL
Уровень серийной связи. Для того чтобы использовать метод,
Интерфейс принимает микро USB базу. Удобное подключение,
Пожалуйста, не думайте, что он может быть напрямую подключен.

USB связь с компьютером! Например, когда
Общаясь с компьютером, необходимо подготовить
USB-TTL конвертер на стороне компьютера и подключите его
Инструмент.
Этот протокол предназначен только для профессиональных программистов
Чтобы, например, реализовать мульти-онлайн, другое оборудование
Совместимость. Обычным пользователям не нужно читать.
1. Режим вывода данных оборудования.
Скорость передачи данных: 19200 контрольный бит: Нет бит данных: 8 стоп бит: 1
Каждый выход выводит набор из 44 байт устройства
Информация.
Практические примеры: FE 00 03 5A 98 00 00 00 00 00
00 00 00 00 00 00 00 00 00 00 00 03 F0
Номер соответствия: 01 02 03 04 05 06 07 08 09 11 12 13
14 15 16 18 19 21 22 24 26 26 28 29 30 31
01 02: фиксируется как пусковая Марка FEFEFE Data Group
03 04: фиксируется как пусковая Марка FEFEFE Data Group
05: заводской адрес по умолчанию 0.
06: процент электроэнергии
07 08: значение температуры int
09 10: Высокое напряжение байт
11 12: значение напряжения Низкий байт переменный формат неподписанный длинный
Примечание: результат преобразования в 10 мВ единиц
13 14: высокое значение тока
15 16: текущее значение низкого байта переменный формат неподписанный длинный
Примечание: результат преобразования в 10 мА единиц
17: Положительное и отрицательное значение тока 0
Положительный 1-отрицательный
18 19: высокие байты электрического значения
20 21: формат переменной низкого байта для значения мощности не подписан
Примечание: результат преобразования в 1 мАч
22 23: большое значение времени
24 25: значение времени низкий байт переменный формат неподписанный длинный
Примечание: результат преобразования в 1 минуту
26 27: высокая мощность данных байт
28 29: формат переменной низкого байта для передачи данных питания не подписан
Длинное Примечание: результаты преобразования и значения 30H определяются
Совместно
30: значение мощности Десятичная точка данные о мощности от
Положение правой десятичной точки (данные о мощности, такие как менее 6
Биты перед добавлением 0 для заполнения 6 бит)
31: все байты до добавления контрольного значения

Объясните:
Каждый раз инструмент выводит набор информации, которая
Можно фильтровать и выбирать для собственного использования.
2. Как выдавать инструкции по оборудованию
Все инструкции помечены 7733 как начало
1. Чтобы выдать инструкции по нулевой очистке питания для оборудования
Практический пример: 77 33 C0 03
Номер соответствия: 01 02 03 04
01 02: идентификационный заголовок 03: адрес устройства + 0xC4: это
Запись нулевого кода инструкции 0x03
2. Отправьте инструкции на устройство для изменения вывода данных
Режим
Практический пример: 77 33 C0 41
Номер соответствия: 01 02 03 04
01 02: идентификационный заголовок 03: адрес устройства + 0xC4:
Код инструкции [40 - Stop Output 41-вывод набора данных
42 - Start непрерывного Выход данных] исходящие по умолчанию 40
3. Инструкции по исправлению адреса оборудования:
Практический пример: 77 33 C0 81
Номер соответствия: 01 02 03 04
01 02: идентификационный заголовок 03: адрес устройства + 0xC4:
Код инструкции [новый адрес = 0x81-0x80] диапазон адресов
0x00-0x7f всего 128 так код инструкции диапазон 0x80-0xff
4. Для получения обязательных инструкций к оборудованию:
Практический пример: 77 33 8A
Номер соответствия: 01 02 03
01 02: идентификационный заголовок 03: код инструкции
[8a-безусловный стоп-выход 8b-безусловный одиночный выход
Набор данных
Эта команда игнорирует адрес устройства и может использоваться для
Посмотрите адрес устройства, когда забыто, что устройство
Невозможно контролировать адрес.
Вложение: все данные являются шестигранными, и заготовки
Добавлено только для объяснения. Нет заготовок
В фактических данных.
