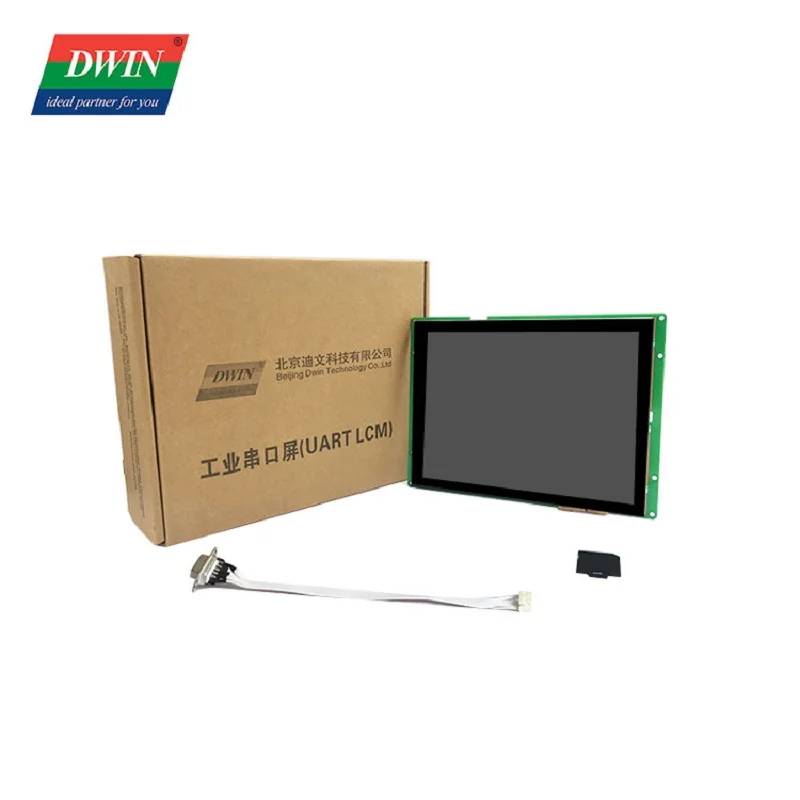

Новое поступление ЖК-модуль DWIN 10 4 дюйма TFT 1600*720 коммерческого класса HMI 16M цветной

Введение компании

DWIN-высокотехнологичное предприятие, специализирующееся на решениях для взаимодействия между человеком и компьютером.

DWIN-одна из немногих компаний в отрасли, которая может самостоятельно разрабатывать и проектировать специальные чипы для взаимодействия между человеком и компьютером на основе рыночного опыта. Дизайн ASIC от DWIN устраняет избыточные функции общих чипов общего назначения, усиливает соответствующие показатели взаимодействия между человеком и компьютером (например, встроенная высокоскоростная ПАМЯТЬ видео и т. д.), помогает пользователям снизить общую стоимость оборудования, а также снижает сложность разработки интерактивной части, чтобы клиенты могли больше фокусироваться на своих основных технологиях, Для содействия разработке и обновлению итераций продуктов и технологий.Информация о продукте

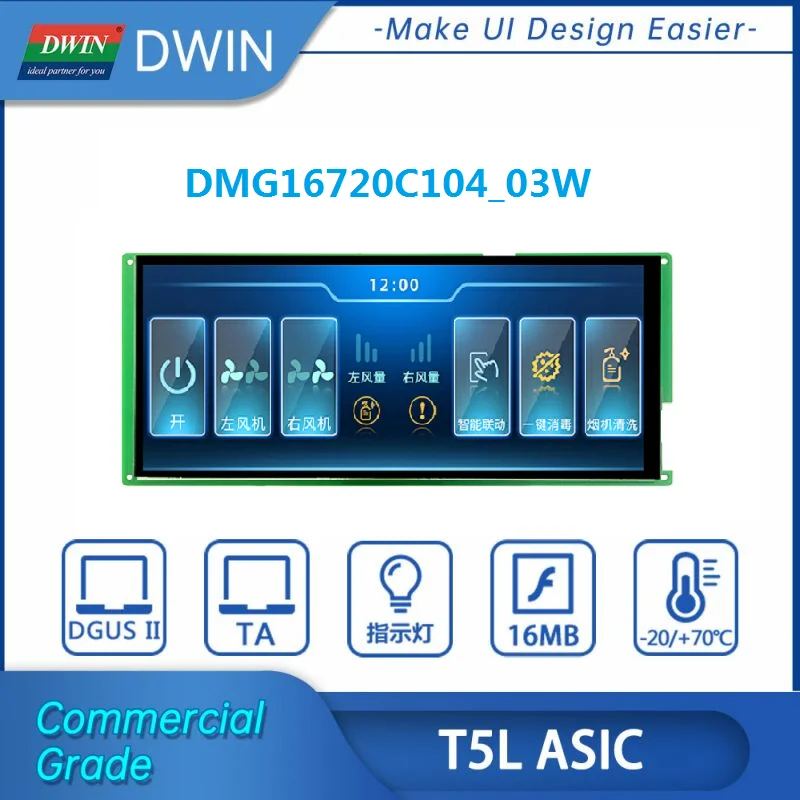

На основе системы T5L2, AIoT_TA, коммерческого класса.

10,4 дюймов, 1600*720 Пиксели разрешение, 16M Цвета, IPS-TFT-LCD, с широким обзором и ангела.

ДисплейТоварПараметрОписаниеЦвет16,7 М (16777216) цвета24 бит цвет 8R8G8BАктивная область (А. А.)211,20 мм (Ш) × 158,40 мм (В)1024*768Разрешение1024*768Поддержка поворотного дисплея 0 °/90 °/180 °/270 °ПодсветкаСветодиодный≥ 20000 ч (непрерывная работа с максимальной яркостью, время уменьшения яркости до 50%)Яркость300нит (DMG10768C104_03WTC)Регулировка 100 уровней (не рекомендуется устанавливать яркость до 1% ~ 30% максимального значения, что может привести к мерцанию ЖК-дисплея)Примечание: отображение контрастного экрана более 30 минут может привести к размыванию изображения. Пожалуйста, добавьте
Заставка во избежание.Напряжение и токТоварУсловияМинТипМакс.БлокНапряжение питания-71236VРабочий ток
(Без динамика)VCC = 5V, Подсветка на-400-МаVCC = 5 В, подсветка выключена-180-МаРекомендуемый Источник питания: 5 В 1A DCПроверка надежностиТоварУсловияМинТипМакс.БлокРабочая температура60% RH при напряжении 5 В-20,025,070,0OCТемпература хранения--30,025,085,0OCРабочая влажность25oC10%60%90%RHЗащитная краска--Нет--ИнтерфейсТоварУсловияМинТипМакс.БлокUART2 BaudrateПользовательский Набор31501152003225600BpsВыходное напряжение
(TXD)Выход 1, Iout = 1мА4,785,0-VВыход 0, Iout = -1 мА-0,00,4VВходное напряжение

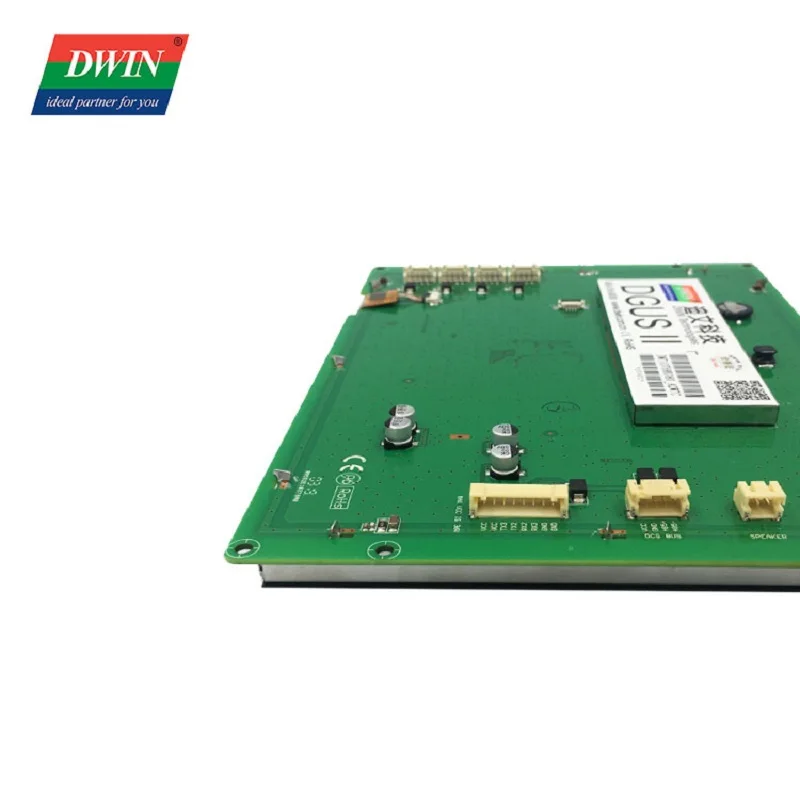

(RXD)Вход 1, Iin = 1mA2,55,0VВход 0, Iin = -1mA0,0-1,0VИнтерфейсРежим определяется перемычкой: ON = N81, 3,3 V & 5V TTL/CMOS; OFF = N81,RS232.
(Дефолт RS232)Розетка8pin_2.0мм разъемСлот SDДа (SDHC,FAT32 формат файла)ПамятьТоварПараметрМинТипМакс.БлокВспышка
16 мегабайтПространство шрифтаОдин шрифт 256 Кбайт, хранить шрифт, библиотеки иконок и другие бинарные файлыХранение изображенийФормат JPEG (количество изображения относится к размеру JPEG, размер одного файла изображения JPEG не должен превышать 256 Кбайт)Оперативная память128 кБайтПеременное пространство для храненияДанные не сохраняются при отключении питанияНИ ВСПЫШКА512 КбайтБаза данных пользователяДанные сохраняются при отключении питанияИнтерфейс и периферийные устройстваПериферийные устройстваВерсия пользовательского интерфейсаTA / DGUSⅡ ( DGUSⅡ Предустановленная)Периферийные устройстваЕмкостная сенсорная панель, динамик, WIFI_10 модуль, VDM_10 автономный голосовой модуль,
МикрофонЕмкость и размеры упаковкиРазмеры247,8 (Ш) × 193,7 (H) × 18,5 ммВес нетто693 гЕмкость упаковкиМодельРазмерыСлоиКоличество/слой (шт)Количество (шт)Картон1220 мм (Д) × 160 мм (Ш) × 47 мм (В)---Carton2250 мм (Д) × 200 мм (Ш) × 80 мм (В)212Картон3320 мм (Д) × 270 мм (Ш) × 80 мм (В)---Картон4450 мм (Д) × 350 мм (Ш) × 300 мм (В)---Carton5600 мм (Д) × 450 мм (Ш) × 300 мм (В)12020Примечание: нет дополнительного уведомления, если дизайн продукта изменяется, что не влияет на параметры производительности и использования.
