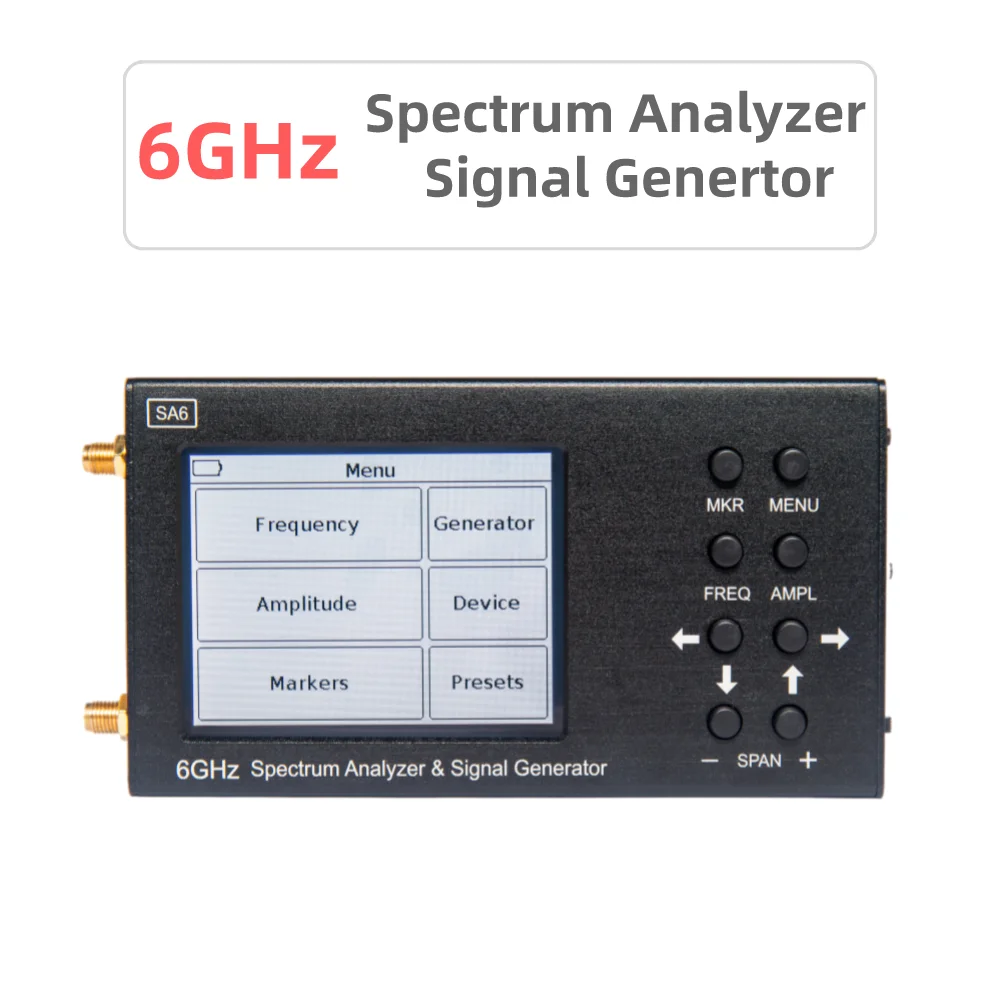

SA6-это простой портативный анализатор спектра и диапазон сигнала, предназначенный для
Отображение спектра сигнала в диапазоне частот от 35 до 6200 МГц.

Анализатор обнаруживает амплитуду и частоту спектральных компонентов
Процесса анализа. Анализатор спектра может обрабатывать сигналы от
Все широко используемые технологии: Wi-Fi, 2G, 3G, 4G, LTE, CDMA, DCS, GSM,
GPRS, GLONASS и т. Д.

Другой
Важная особенность-дополнительная функция генератора отслеживания,
Что позволяет измерить частотную реакцию пассивного или
Активные устройства (например, фильтры или усилители). Программное обеспечение позволяет
Измерение модулей SWR и return loss. Это требует внешнего
Направленный соединитель и набор калибровочных мер.

SA6
В основном используется для эксплуатации на месте. Оборудование прочное, светильник
Вес и низкое энергопотребление. Это позволяет сервисным центрам и
Команды технического обслуживания для выполнения ВЧ-анализа на месте для ввода в эксплуатацию и
Ремонтные работы. Кроме того, анализатор спектра является идеальным решением
Для ремонтных магазинов и любителей радио.

Например, вы можете использовать устройство, чтобы сделать следующее:

Поместите внешнюю антенну на базовую станцию

Быстрый анализ окружающей среды RF

Проверьте правильную работу релейной ячейки

Ремонт и настройка ретрансляторов, генераторов, фильтров и т. Д.

Измерьте SWR при использовании внешнего направленного соединителя.

Устройство управляется одним из следующих двух способов:

С помощью кнопок и сенсорного экрана на устройстве.

Данные между анализатором и ПК передаются через Bluetooth или USB-кабель.

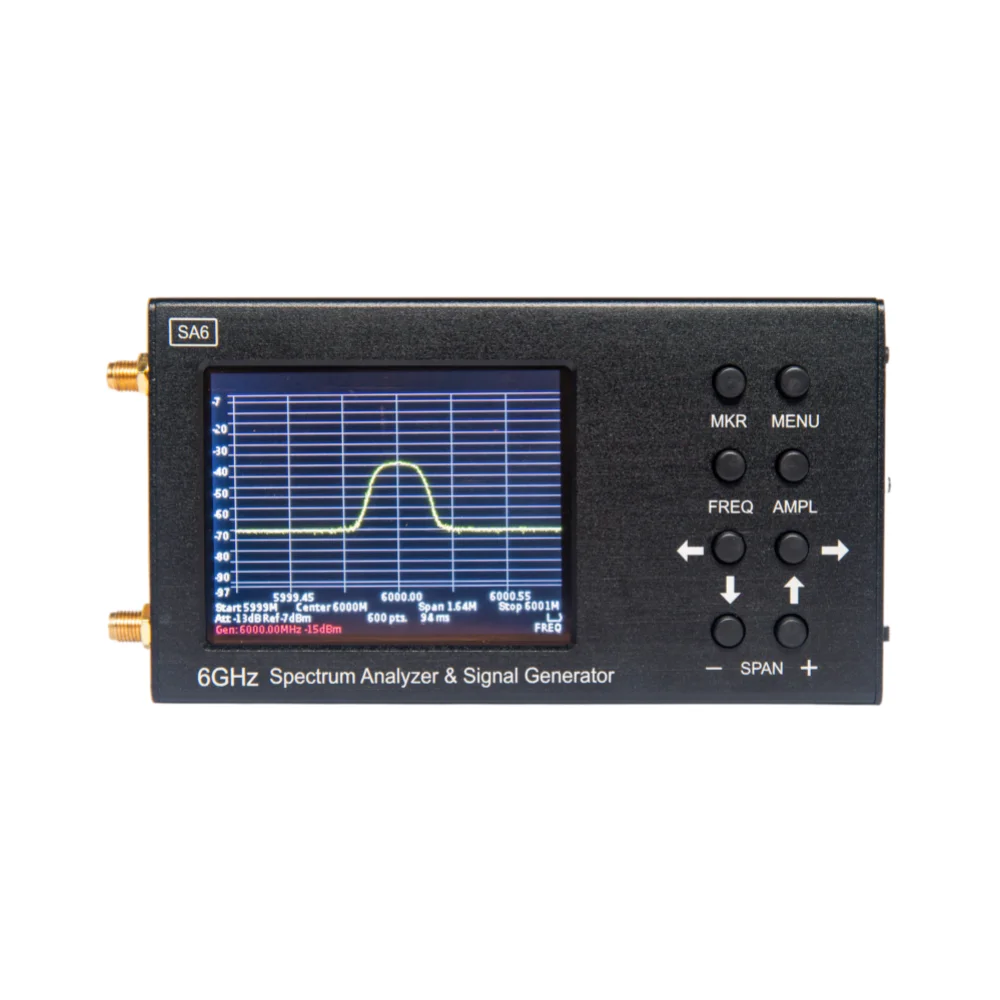

Все данные измерений отображаются на экране устройства или ПК в режиме реального времени.

Параметры производительности

3,2 дюймов Цвет резистивный экран сенсорный экран

Широкий диапазон частот: от 35 до 6200 МГц

Быстрое сканирование частотного диапазона: 500 точек в точку

Высокая Точность измерения: 2 дБ в пределах 70-75 дБ динамический диапазон

Совместимость компьютеров на базе Windows

Устройство может использоваться с помощью ПК

Это
Особенно удобно в использовании на месте: вес ниже 380
Грамм, размер 150х75х23 мм, независимый источник питания может работать
Непрерывно до 4 часов, и Проводная передача данных на
ПК

Спецификация:

Диапазон частот дисплея: 35 - 6200 МГц

Диапазон измерения частоты: 35 - 4500 МГц

Динамический диапазон 35-3000 МГц Частотный диапазон: 75 дБ

Динамический диапазон 3000-4500 МГц Частотный диапазон: 70 дБ

Максимальный диапазон: 6165 МГц

Полоса пропускания: 200 кГц, фиксированная

Просмотр скорости сканирования частотного диапазона выше 100 МГц: 700 МГц/сек

Развертки 100 МГц по уровню поверхности: <0,25 секунд

Уровень шума до 3000 МГц: <-90 дБм

Уровень шума 3000-4500 МГц: <-85 дБм

Уровень шума 4500-6200 МГц: <-80 дБм

Волновое сопротивление: 50 Ом

Отношение стоящей волны в диапазоне рабочих частот: <1,5

Внутренний аттенюатор: 0-30 дБ

Ошибка при затухании до 10 дБ: 2 дБ

Погрешность затухания от 10 до 20 дБ: 5 дБ

Отклонение от 20 до 30 дБ: 8 дБ

Выходная мощность генератора отслеживания: -15...-25 дБм

Точность в динамическом диапазоне: 2,0 дБ

Максимальная входная мощность аттенюатора при 0 дБ: 10 дБм

Максимальная входная мощность при затухании больше 20 дБ: + 20 дБм

Максимальный входной сигнал измерения: + 10 дБм

Максимальное входное напряжение постоянного тока: 25 вольт

Максимальное потребление тока при работе от аккумулятора: 450 мА

Максимальное потребление тока при работе от USB: 500 мА (при зарядке)

Аккумулятор: 2500 мАч

Срок службы: 3 часа

Время зарядки аккумулятора: ~ 5 часов

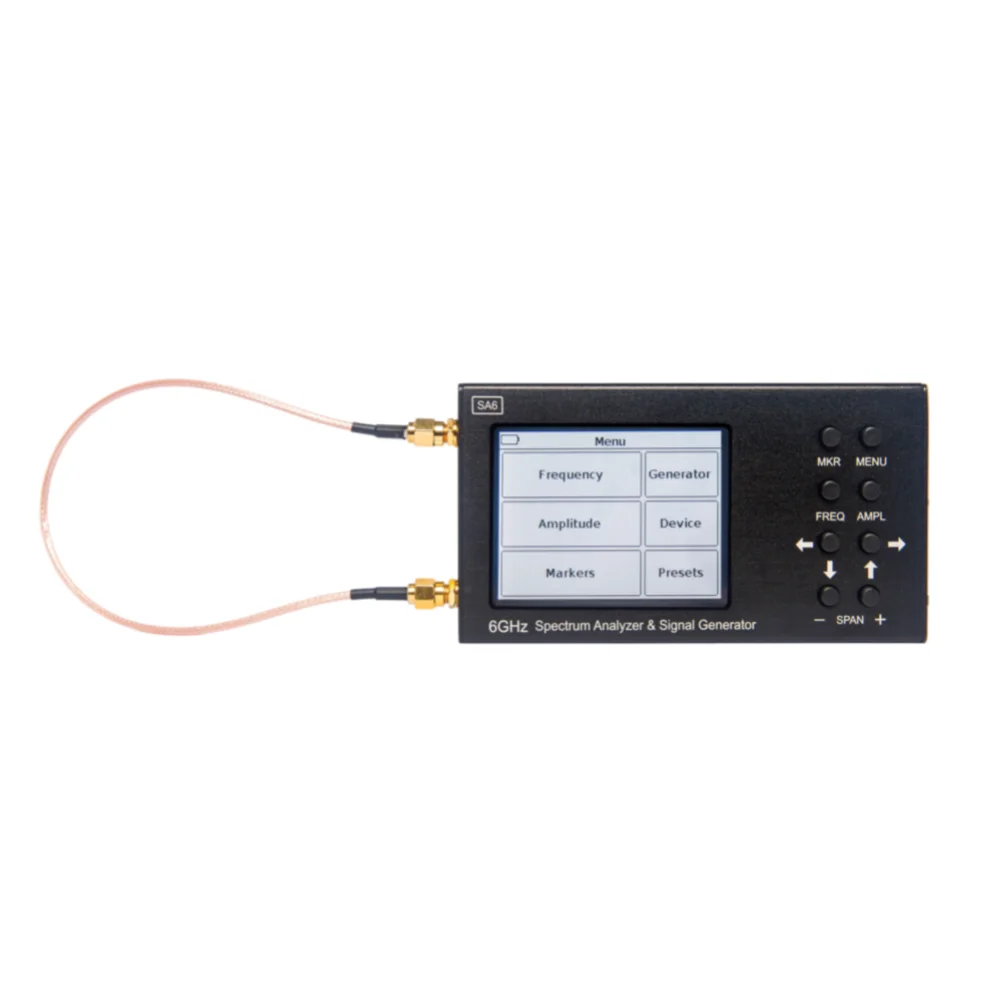

SA6 6 ГГц портативный анализатор спектра и генератор сигналов

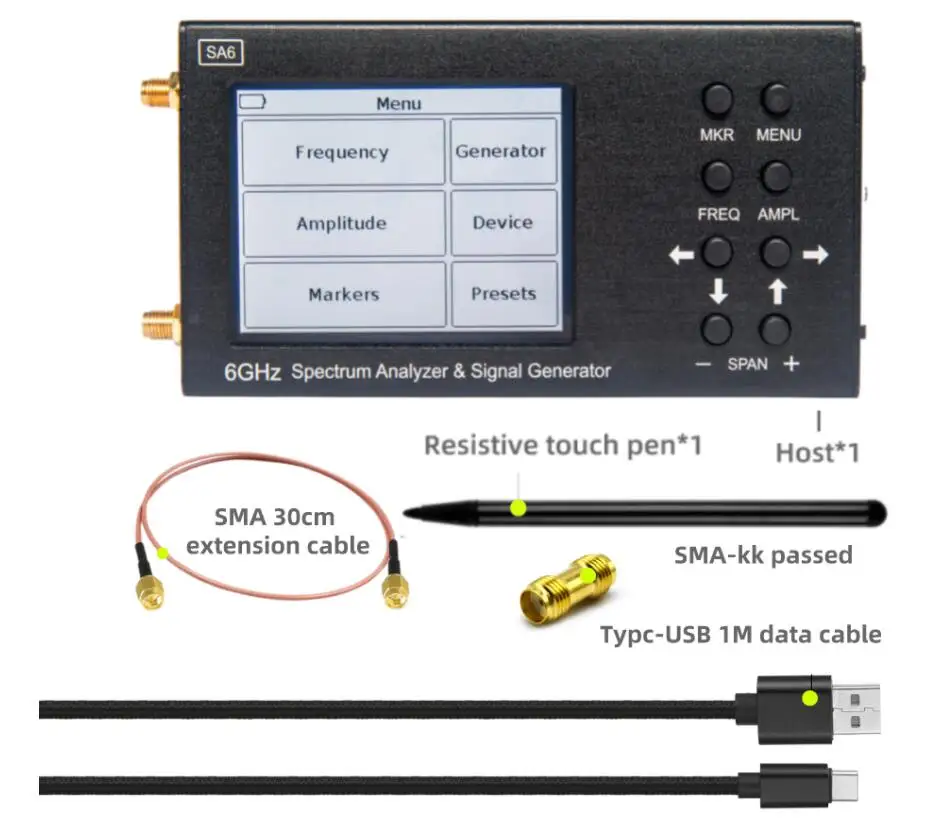

Товары, включенные в коробку:

-Анализатор спектра SA6 * 1

-SMA-SMA RG316 30 см удлинитель * 2

-Typc-USB 1 м кабель для передачи данных * 1

-Сенсорная ручка * 1

-SMA-kk
