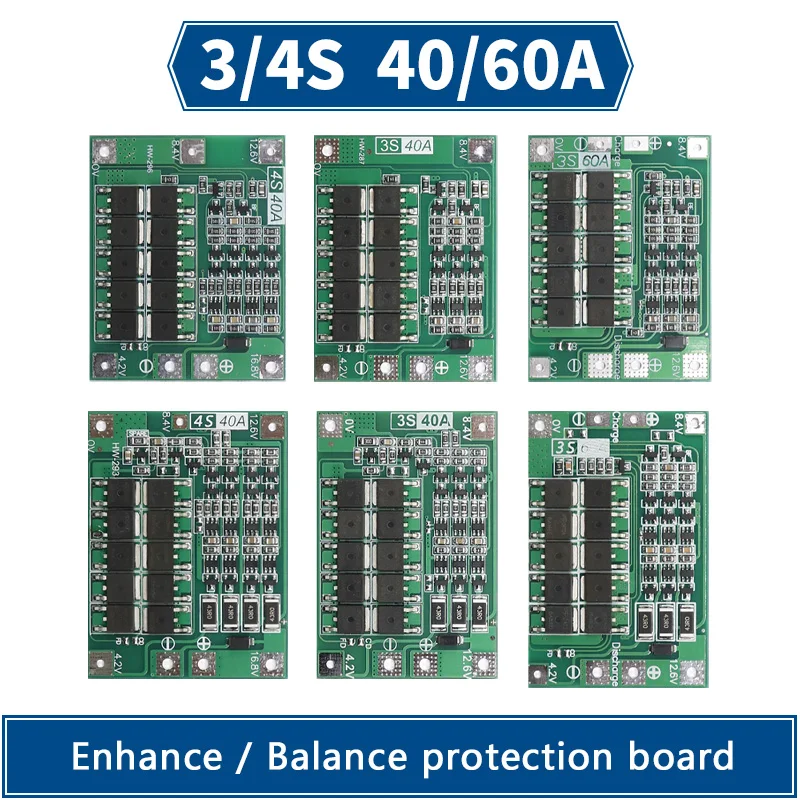

Защитная плата 3S/4S 40A/60A 18650 BMS для зарядки литий-ионных батарей двигателя

Защитная плата 3S/4S 40A/60A 18650 BMS для зарядки литий-ионных батарей двигателя

3S 40AВведение
Название продукта: 3 строки 12,6 V 40A литиевая батарея Защитная панель
Зарядное напряжение: DC 12,6 V-13 6V
Непрерывный ток разряда: максимум 40 А
(Если среда рассеивания тепла не очень хорошая, пожалуйста, уменьшите ток нагрузки)
Непрерывный ток зарядки: до 20А

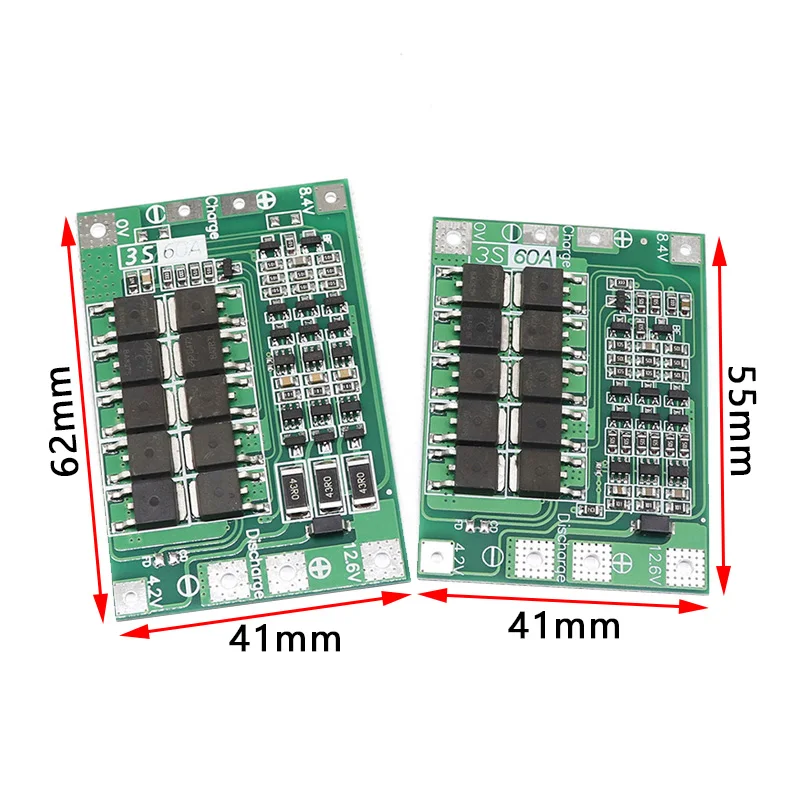

Версия баланса размер продукта: 41*61*4 мм
Улучшенная версия Размер продукта: 41*55*4 мм
Применимый выбор: применимо к Номинальное напряжение 3,7 V, полностью заряженный 4,2 V литиевая батарея
(Включая 18650 , 26650, полимерный литиевый аккумулятор), может быть просверлено НИЖЕ 170 Вт

Примечание
Примечание 1: успешно начать сверла требуется 3 10C-20C аккумуляторных батарей или 6 5C-10C powerbatteries (рекомендуемая мощность батареи модели: sony vtc4 , VTCAA, втекая, vtc ) OV и 12,6 v кабель, используйте медную проволоку 3 квадратных миллиметров или больше (никелевые листы не могут быть использованы)
Примечание 2: строго подключайте 0 В, 4,2 в, 8,4 в, 12,6 в согласно схеме. Не прикасайтесь к компонентам на плате при пайке провода. Не умышленное короткое замыкание.
Примечание 3: при пайке аккумулятор в первый раз или в тех случаях, когда идет зарядка, до тех пор, пока один аккумулятор превышает 4,2 V, резистор «430» нагревается и разряжается (разрядка до 4,19 В для остановки нагрева). Если резистор «430» сильно горячий, проверьте, подключена ли не та линия.

Подготовка оборудования
Подготовьте 3S 12,6 V 40A модуль защиты литиевой батареи, аккумулятор, источник питания, высокомощный резистор нагрузки.

На рисунке ниже показана схема разрядки модуля. Аккумулятор состоит из 3 струн. Подключенный аккумулятор должен соответствовать току разряда 40A. Он может быть реализован путем параллельной батареи или приобретения батареи с большим разрядным током, например, если аккумулятор 2000 мАч и разряд несколько 10 с, тогда нужны только 3 струны 2 и ток разряда 40 А.

На рисунке ниже показана схема зарядки аккумулятора. Напряжение зарядки DC12.6v ~ 13,6 V. Ток зарядки зависит от подключенного аккумулятора, а максимальный-не более 20 А. Модуль имеет сбалансированный путь зарядки, и функция выравнивания работает только тогда, когда производительность батареи не сильно отличается.

4S 40A введение
Название продукта: 4 строки 14,8 V 16,8 V 40A литиевая батарея Защитная панель
Напряжение зарядки: 16,8 В ~ 17 В постоянного тока
Непрерывный ток разряда: максимум 40 А (если теплоотдача не является хорошей, пожалуйста, уменьшите ток нагрузки)
Непрерывный ток зарядки: до 20А

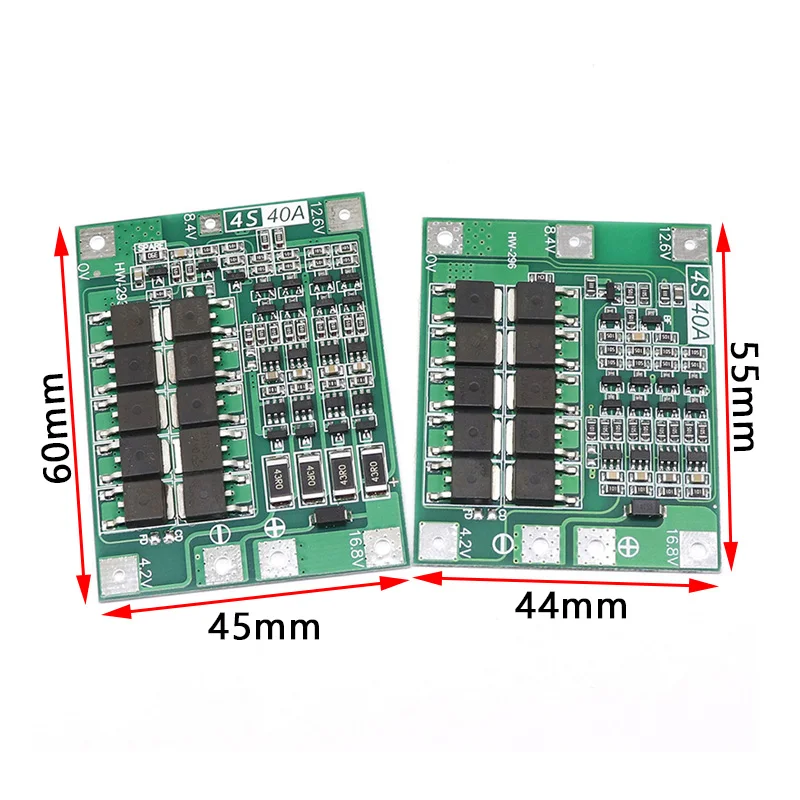

Версия баланса размер продукта: 45*60*4 мм
Улучшенная версия Размер продукта: 44*55*4 мм
Применимый выбор: применимо к Номинальное напряжение 3,7 V, полностью заряженный 4,2 V литиевая батарея
(Включая 18650, 26650, полимерный литиевый аккумулятор), может быть просверлено НИЖЕ 170 Вт

Примечание
Примечание 1: для успешного запуска сверла требуется три аккумулятора 15C-20C или шесть аккумуляторов 10C-15C (Обычный 18650 не может начать сверло!).
Примечание 2: строго в соответствии с проводкой карты 0V, 4,2 V, 8,4 V, 12,6 V, 16,8 V, не умышленно короткого замыкания.
Примечание 3: когда используется нагрузка мотора кисти, попробуйте подключить неполярный конденсатор (Выдерживает напряжение выше 25 в, емкость 10 мкФ-100 мкФ) К положительным и отрицательным клеммам двигателя, чтобы предотвратить обратный Спайк от двигателя. Сломайте трубку MOS.
Примечание 4: 4 группы батарей серии, пожалуйста, убедитесь, что напряжение каждой группы батарей, если не то же самое, пожалуйста, заполните каждую батарею отдельно, а затем используйте в серии. Тест на разрядку, падение напряжения быстрее батареи, что Группа плохой батареи.

На рисунке ниже показана схема разрядки модуля. Аккумулятор 4 струны. Подключенный аккумулятор должен соответствовать току разряда 40A. Он может быть реализован путем параллельной батареи или покупки батареи с большим разрядным током. Например, аккумулятор 2000 мА · ч, разрядка несколько 10С, затем требуется только 4 серии 2 и максимальный ток может достигать разрядного тока 40А, стабильная разрядка требует 4 струн 4 и может быть, И нужно обратить внимание на рассеивание тепла, разрядная батарея быстро упадет.

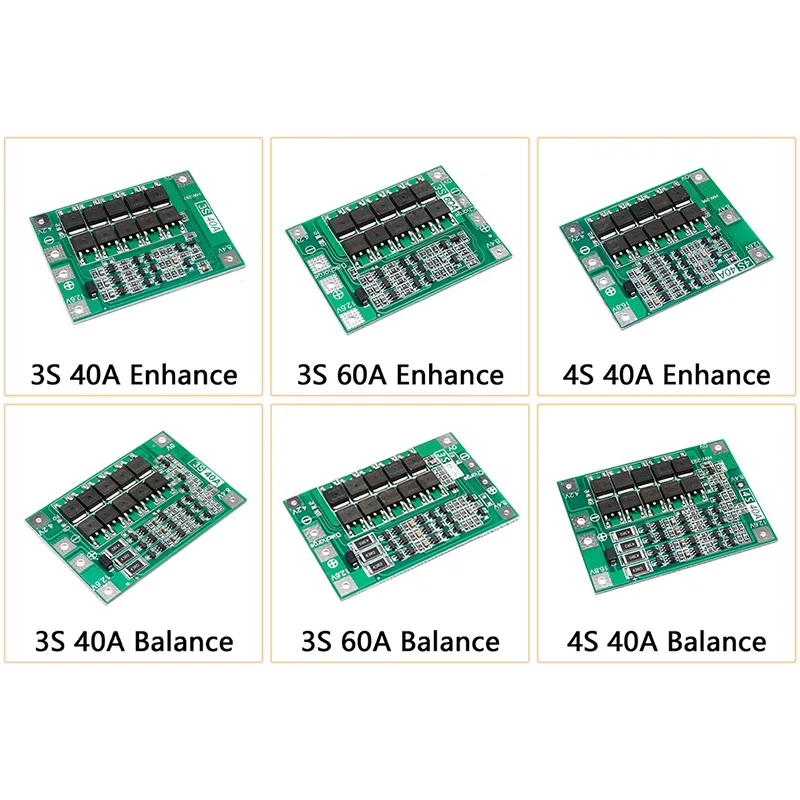

Версия баланса

Улучшенная версия

На рисунке ниже показана схема зарядки аккумулятора, 4 серии батарей, фактическая полная зарядка, напряжение 16,8 в, DC17V-18V напряжения зарядки, зарядный ток зависит от подключенного аккумулятора, максимум не превышает 20А.

Версия баланса

Улучшенная версия

3S 60AВведение
Название продукта: 3S плата защиты литиевой батареи 60A улучшенная версия
1、Описание товара:

Этот продукт используется для зарядки/разрядки трех групп литиевых батарей в серии, и каждая группа может подключать несколько литиевых батарей параллельно. Он может выдерживать непрерывный ток зарядки 20А, непрерывный ток разряда 40А, мгновенный ток ниже 80А. Используется в процессе, условия рассеивания тепла должны быть хорошими. Если тепловыделение не очень хорошее, пожалуйста, уменьшите текущее использование и не позволяйте доске ощущать заметное горячее ощущение. Во время зарядки и разрядки он имеет защиту от перезаряда, защиту от переразряда и защиту от перегрузки по току, защиту от короткого замыкания. Этот продукт может быть использован в электрической дрели, опрыскивателях, светодиодный светильник, низкая мощность обратного заряда и разрядных батарей трансформаторов и других продуктов.

2、Параметры продукта
Модель изделия: HW-552
Размер: 41*90*1 мм
Напряжение при зарядке: 12,6 В-13 в
Максимальный рабочий ток: 60 А (условия отведения тепла очень хорошие)
Ток непрерывной зарядки (верхний предел): 20А
Ток непрерывного разряда (верхний предел) : 40
Защита от перегрузки по току: 125A
Защита от перезаряда обнаружения: 12,8 V (для 3 группы батареи)
Защита от перезаряда высвобождение аттрактанта: 12,3 V (для 3 группы batteriese переразряда обнаружения: 2,4 V (для приготовления пищи на 1 группы батареи)
Переразряда высвобождение аттрактанта: 3,0 V (для приготовления пищи на 1 группы батареи)
Защита от короткого замыкания: Yese
Рабочая температура: -40 ℃ ~ + 85 ℃
Условия хранения: -40 ℃ ~ + 125 ℃

3、Инструкции по использованию (три варианта использования)

A. Зарядка (защита от перезарядки)

(1) Во-первых, проводка должна быть строго в соответствии с приведенной выше таблицей. Используйте хорошие провода и хороший контакт хорошо, потому что использование даже небольшое сопротивление ca использует большой ток для потока. Падение давления и генерирует много тепла, что влияет на производительность платы.
(2) подключите источник питания 13 в к зарядному концу платы и начните зарядку.
(3) плата обнаруживает общее напряжение серии трех групп батарей. Когда напряжение достигает 12 8 в, плата выключит цепь зарядки аккумулятора, это защита от перезарядки.
(4) Когда напряжение аккумуляторной батареи опускается ниже 12 3 в, контакты защиты от перезаряда и плата снова откроются, цепь зарядки аккумулятора перезаряжена.
(5) если плата по какой-то причине включит защиту от перегрузки по току/короткого замыкания во время зарядки, вы удалите соединение со стороны нагрузки, а затем выключите питание и перезагрузите, вы можете отменить защиту от перегрузки по току. Вы также можете отключить нагрузку, подождать несколько секунд, и защита от перегрузки по току автоматически отменена.

B. Разрядка (защита от перегрузки)

(1) проводка должна быть выполнена строго в соответствии с приведенной выше таблицей, используйте хорошие провода и хороший контакт, потому что используется, даже если сопротивление не слишком большое, когда большой ток течет, он будет использовать большое падение напряжения и генерирует много тепла, что влияет на производительность платы.
(2) Включите нагрузку, и литиевый аккумулятор обеспечивает питание до нагрузки через панель с хорошей теплоотдачей, плата может выдерживать непрерывный ток 40A, если тепловыделение очень хорошее, даже до 60 А.
(3) во время процесса разрядки, когда обнаруживается, что напряжение определенной группы батарей падает до предела перенапряжения, плата включает защиту от перегрузки и выключает разрядку. Обратите внимание, что напряжение батареи, обнаруженное во время разрядки платы, будет ниже, чем измерение напряжения на аккумуляторе с помощью мультиметра, что вызвано проводами и батареей, таким образом, после включения защиты от перегрузки вы используете Вольтметр для измерения напряжения на аккумуляторе, Которые часто оказывается выше 2,4 V. Кроме того, «» терминал на плате и Непрямая линия батареи не хороши, что вызовет перегрузку. Защита напряжения если сумма вашего заказа превышает 2,4 V.
(4) когда напряжение батареи поднимается выше 3 В, защита от переразряда releasedIf защита от переразряда не доступна, кроме того, нагрузка может быть отключена и защита от перегрузки будет выпущена

C. Защита от перегрузки по току

Когда ток слишком большой, плата включается защита от перегрузки по току, соединение линии отключено, а зарядка или разрядка.
Успешный запуск условий электрического сверла
(1) ток разряда батареи должен достигать минимального пускового тока электрической дрели
(2) соединение между аккумулятором и защитной панелью должно быть максимально коротким, а сердечник провода должен быть максимально плотным
(3) Другие условия находятся и дополняются отдельно
