В британской столице есть две модели четырехъядерного усилителя 33 мм и предварительного усилителя с классическим британским шармом. British QUAD/Guodu 33 pre-stage и 303 post-stage обладают сильной мощностью и хорошим контролем, будь то книжная полка или Напольная коробка, их более чем достаточно для управления. Тон очень хороший, настоящий Британский вкус.

Guodu QUAD 33 + 303 передний и задний этап является новаторской работой машины Guodu crystal. В то время он был нацелен на продвижение собственного электростатического рога ESL. Несмотря на то, что это была кристаллическая машина, она придерживалась стиля предыдущей электронной трубной машины QUAD. Это была самая смелая кристаллическая машина в стране. Вся машина QUAD33 + 303 тщательно производится с использованием уникальной технологии QUAD. Например, передний этап принимает полностью дискретную конструкцию карты, полностью используя пространство внутри корпуса, и проводка особенно аккуратная, особенно в части усиления LP.

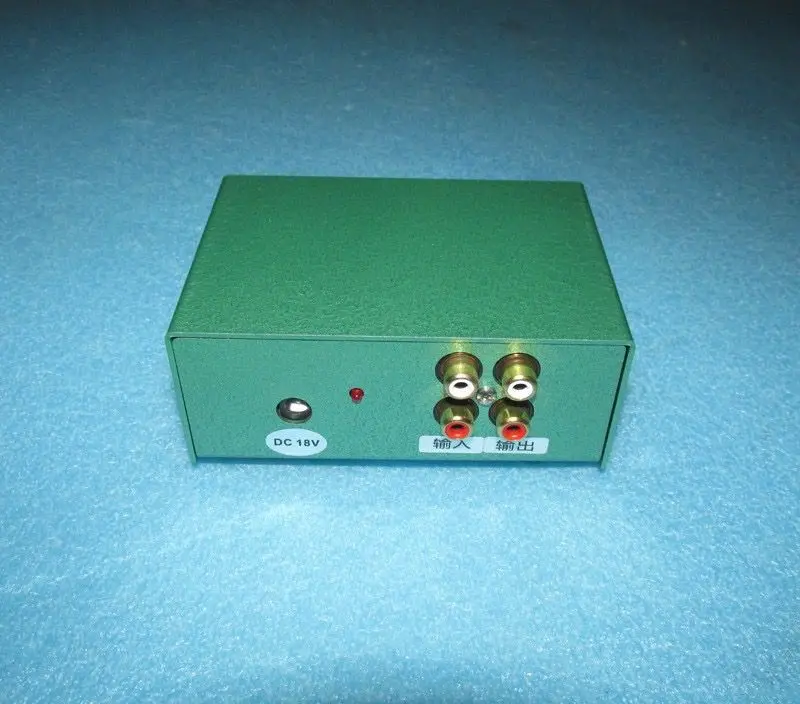

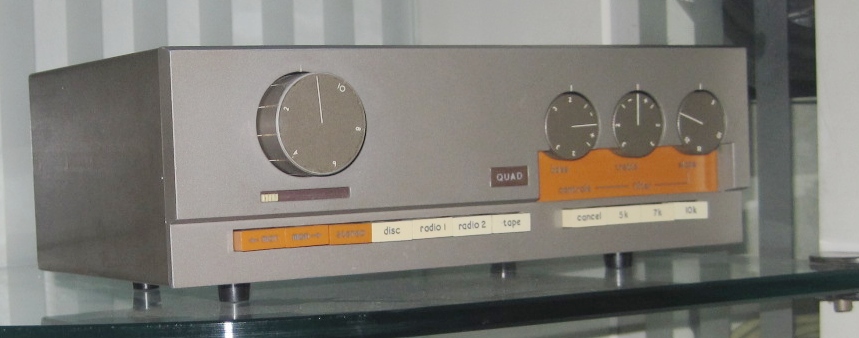

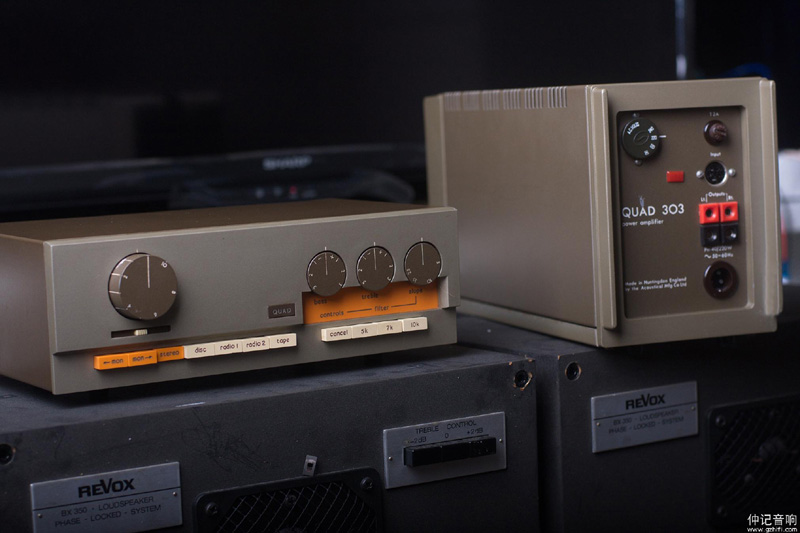

Ниже представлены передние и задние панели Guodu QUAD 33 + 303

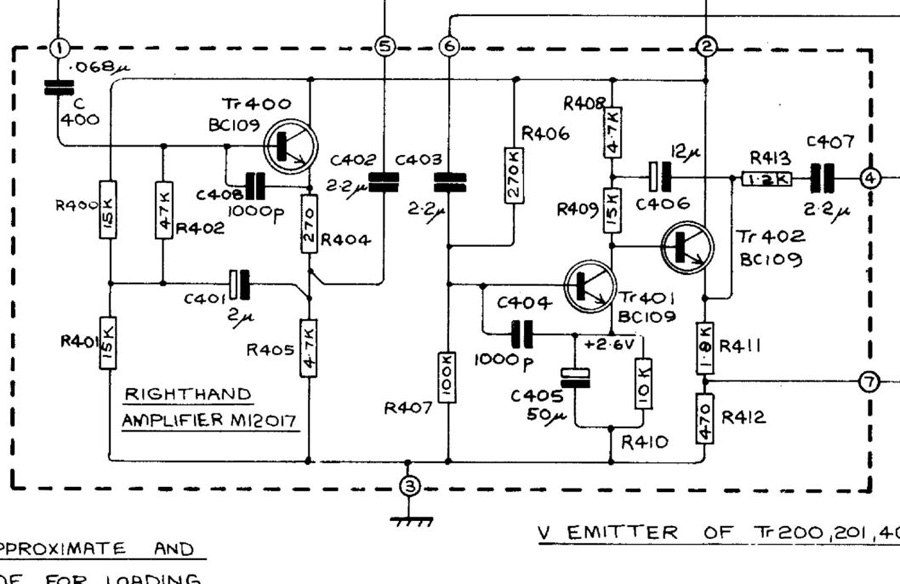

Ниже приведена часть схематической схемы усилителя Guodu Phono

Ниже приведена часть схематической схемы тональной схемы предварительного усилителя Guodu

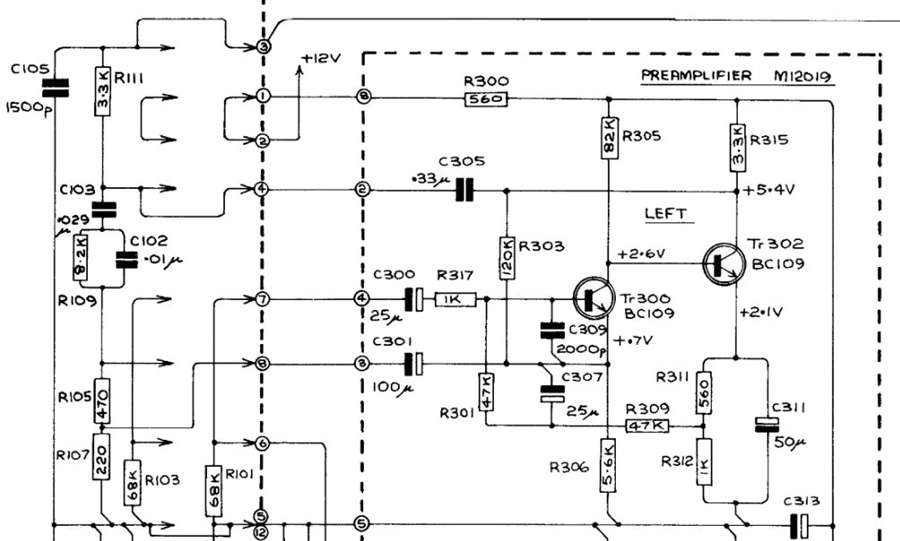

Ниже приводится часть схемной схемы предварительного усилителя Guodu, которая также является схемой этого предварительного усилителя.

Флуоресцентный

Вершина виниловой эпохи британской столице в первые годы, классический шедевр британского оборудования, предварительный усилитель мм винилового фоноусилителя, который должен быть подключен к усилителю мощности и динамикам.

Использование выглядит следующим образом: запись плеера фонокорректор на выходе ---> фонокорректор на мм (то есть эта плата) ---> Предварительный усилитель ---> пост-сценический усилитель мощности ---> динамик.

Схема выглядит следующим образом:

Если у вашей аудиосистемы нет отдельного усилителя, не рекомендуется покупать его.

В цепи используются шесть транзисторов для усиления выхода постоянного тока. Слабый мм напряжения сигнала может быть усилен около 0,5 V через схема и выход. Передний этап снабжен схемой смещения переменного и постоянного тока отзывы, а эмиттер второго этапа-отрицательные отзывы переменного и постоянного тока на основание первого полюса. Третий этап выхода эмиттера играет роль буфера и может выводить с низким сопротивлением. Таким образом, соответствие платы усилителя и пост-сценического усилителя мощности имеет хороший эффект.

Этот ротор прямого соединения LP усилитель является одним из самых выдающиеся шедевры 1960s, с высокой точностью и неповторимый шарм, чистый звук, не легко деформации и очень мало тока шума.

Стальная проволока

Повторная гравировка британского capital QUAD 33 пред-линейный усилитель, бортовой код LG-310L

Эта плата может использоваться с LG-310H доской усилителя phono, представленной выше, для увеличения напряжения усиленного сигнала, и она имеет достаточный объем, когда сочетается с усилителем мощности.

Шесть транзисторов Philips C548B, прямое усиление сигнала, трехуровневая обработка сигнала, могут быть подключены к CD, декодированию, мобильным телефонам, компьютерам и другим аудиоисточникам. 220V Сплит источника питания.

Передние и задние-это буферный вход и выход эмиттера.

Эта плата может использоваться с мобильными телефонами, компьютерами, радио-головками, линейными выходами рекордера и т. д. Если он используется в cd-плеере, обязательно добавьте потенциометр к входному концу, чтобы контролировать размер сигнала, чтобы избежать чрезмерных искаженийНа входном сигнале.

Флуоресцентный

Материалы: двухсторонние печатные платы, японские "KOA" пятикольцевые высокоточные резисторы, японские ELNA золотистые тонизирующие конденсаторы, конденсаторы ELNA, Philips C548B транзисторы в наличии в первые годы, И новые оригинальные коробки для точного соответствия и сборки. За исключением досок, розеток и транзисторов, почти все из них импортируются дополнительные компоненты. Коммерческая мощность 220 В выводится силовым трансформатором 15 в, который выпрямляется и фильтруется до 20 В постоянного тока, а диаметр Регулируется тремя клеммами LM7812, а источник питания-12 В. Линия улучшенной фильтрации и развязывания. Четыре позолоченных RCA сигнала на входе и выходе, проводка является разумной, и звук тихий и без гудка.

Как использовать: пожалуйста, используйте его в соответствии с логотипом на доске. Двухканальный сигнал является входным и выходным после усиления в машине. Операция проста и проста в использовании.

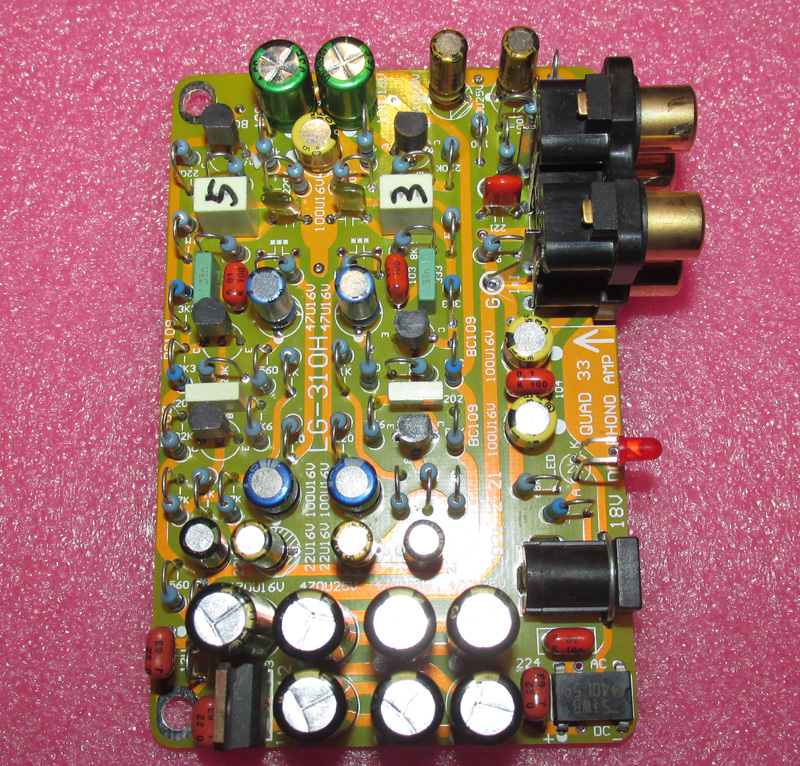

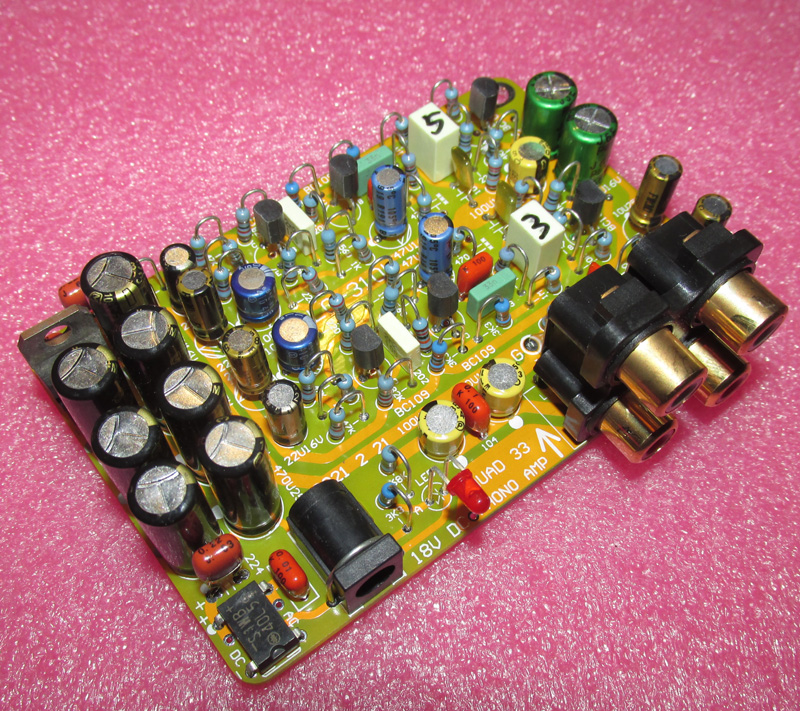

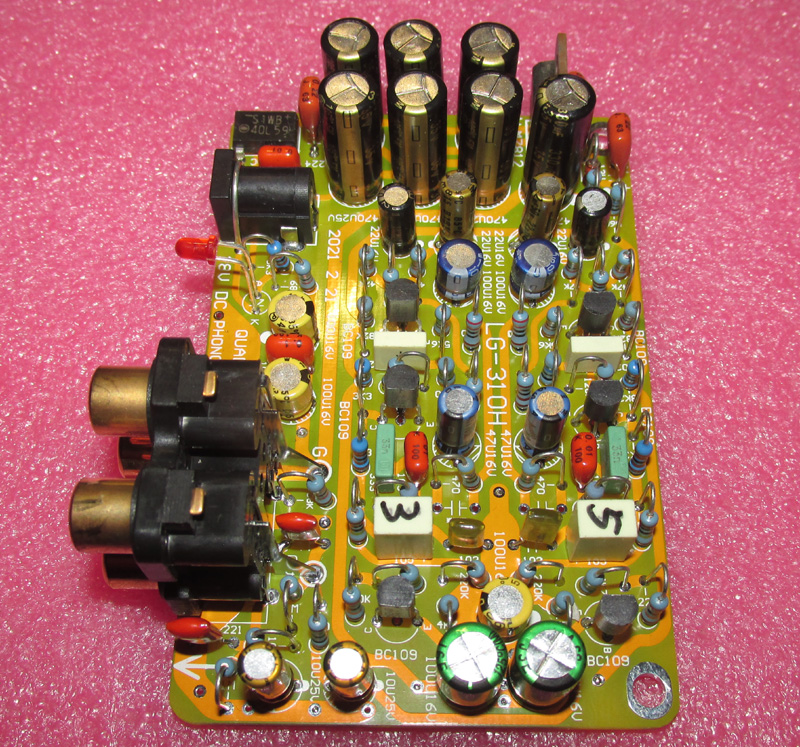

Ниже приведена виниловая Плата усилителя частоты 33 мм LP, код платы LG-310H

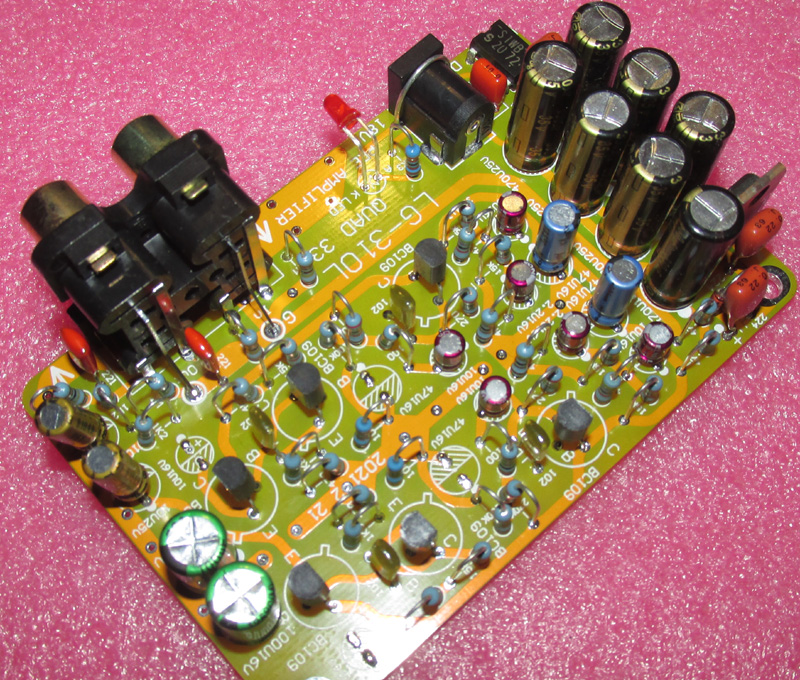

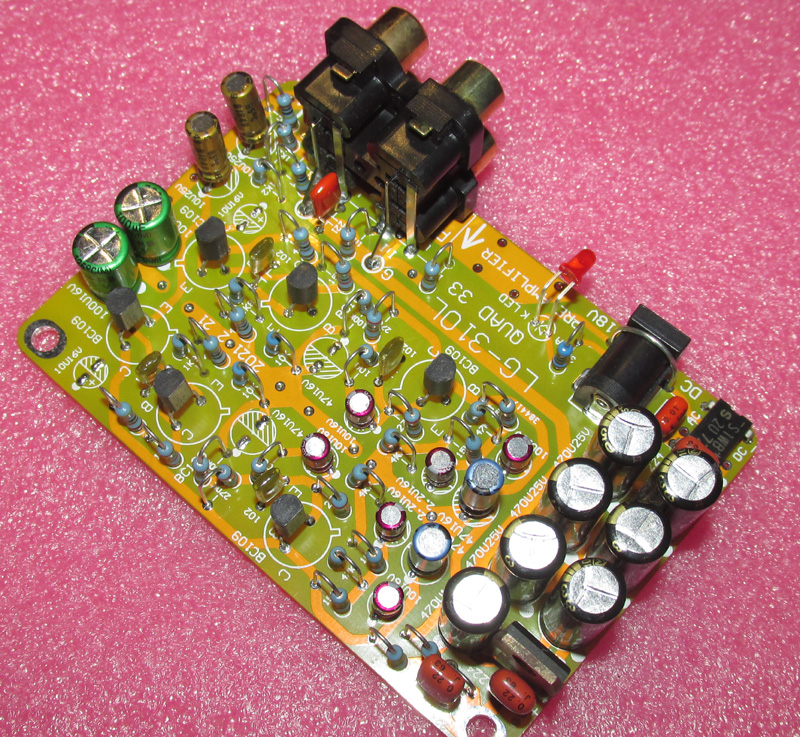

Ниже представлена плата переднего усилителя Guodu QUAD 33, код платы LG-310L

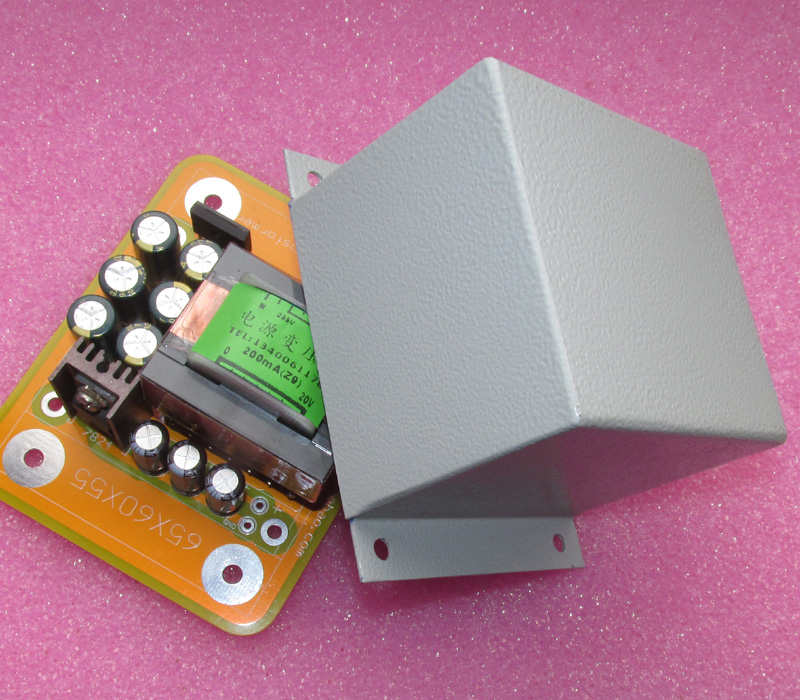

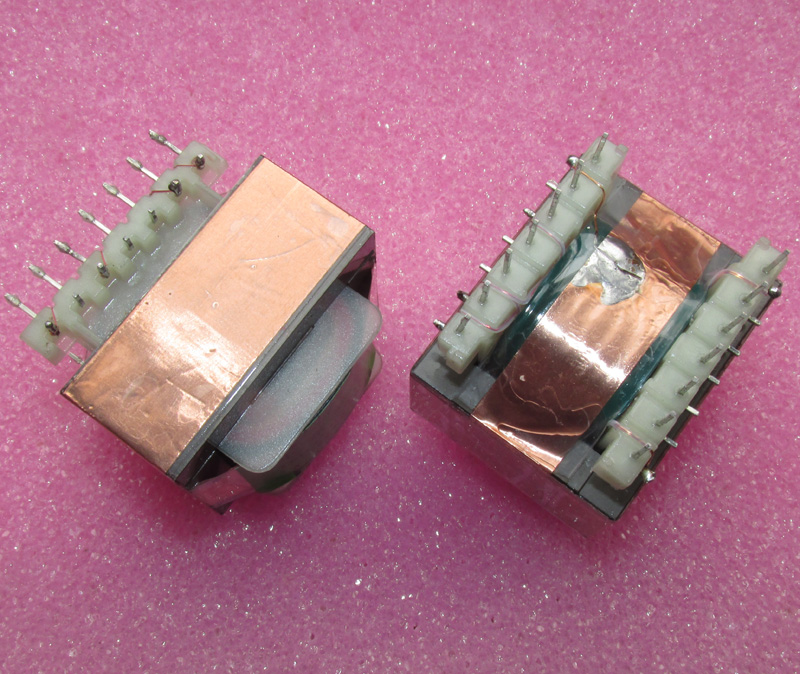

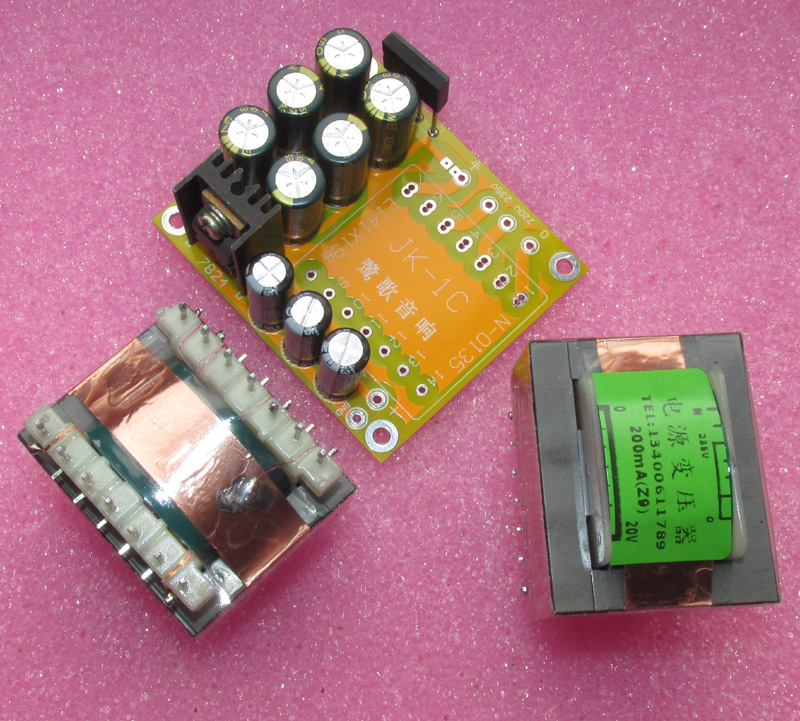

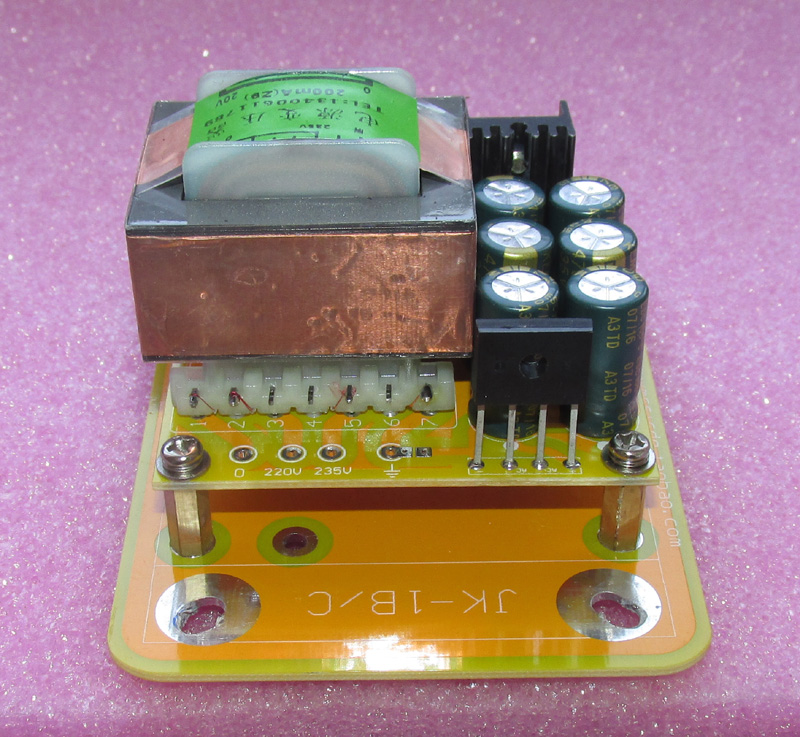

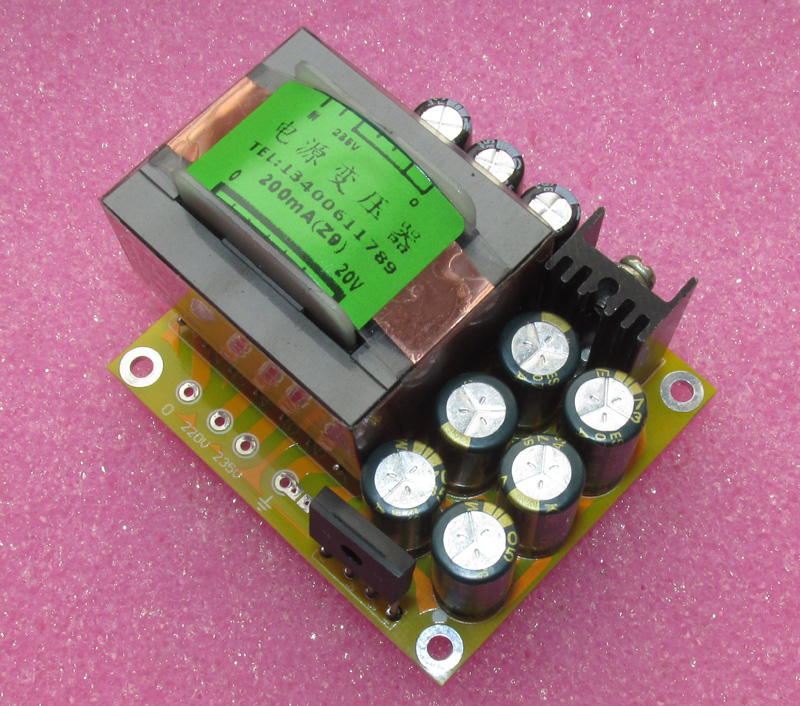

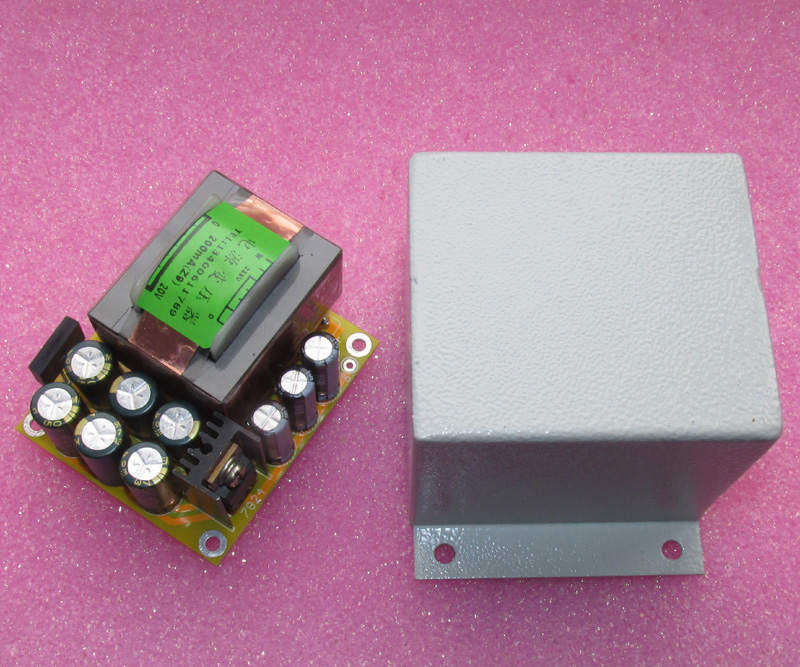

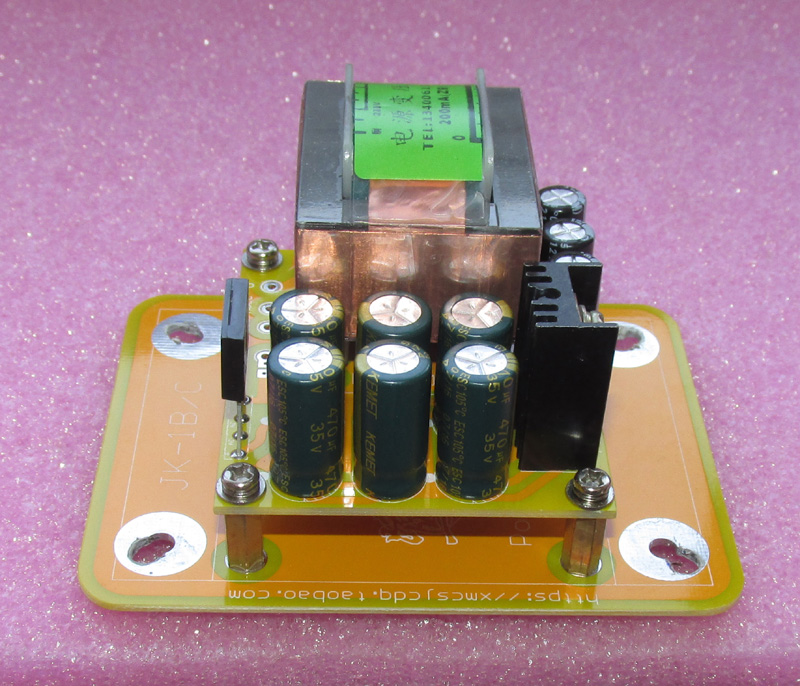

Ниже приведен соответствующий источник питания 220 В, Z9 Железный сердечник, плотно соединенный метод обмотки лихорадки.
