Modbus-Rtu 8 канальный релейный модуль коммутатора Вход Выход RS485 Связь TTL контроллер

Опишите:

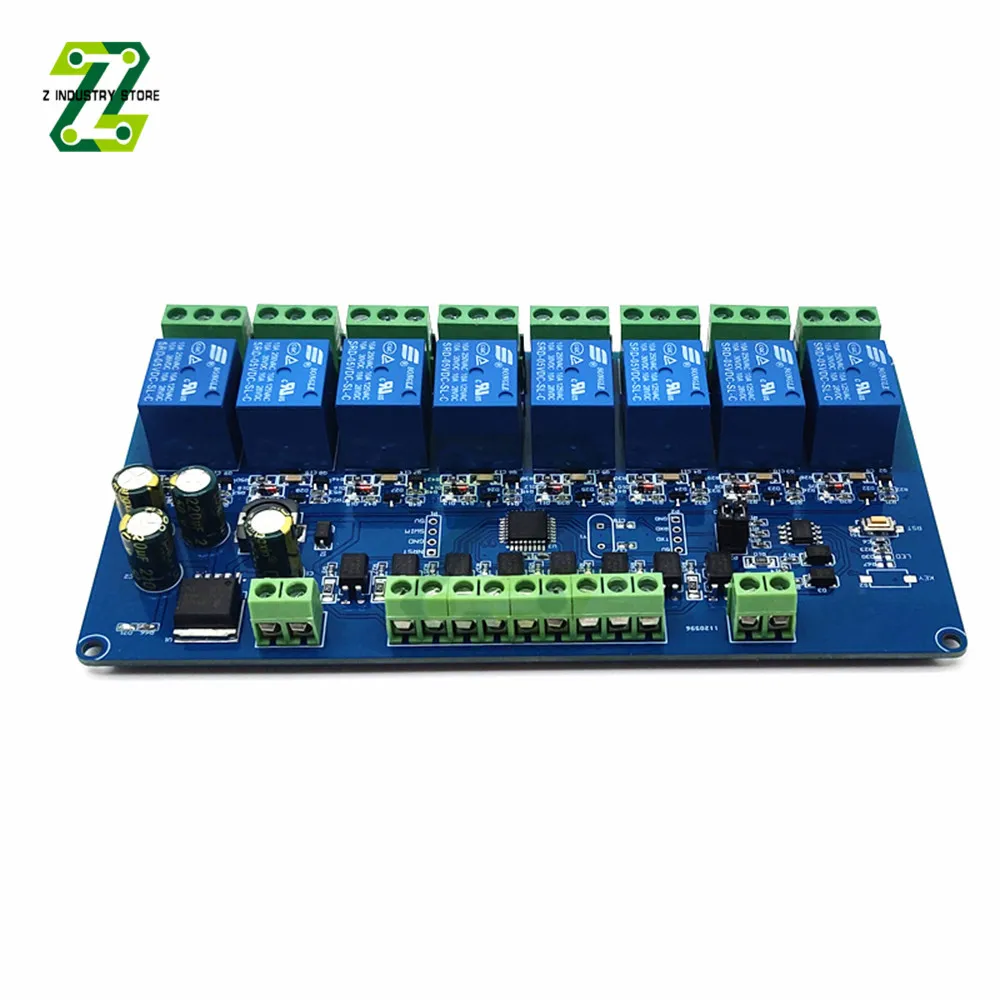

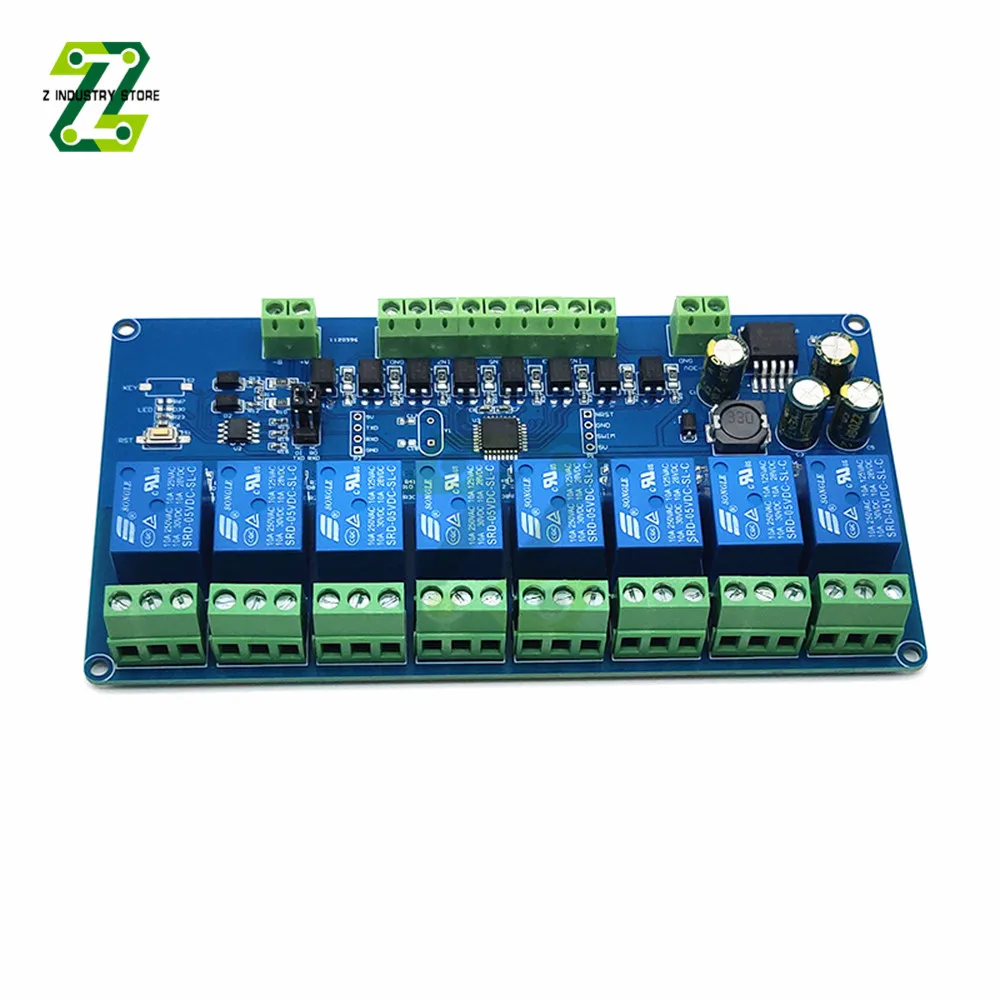

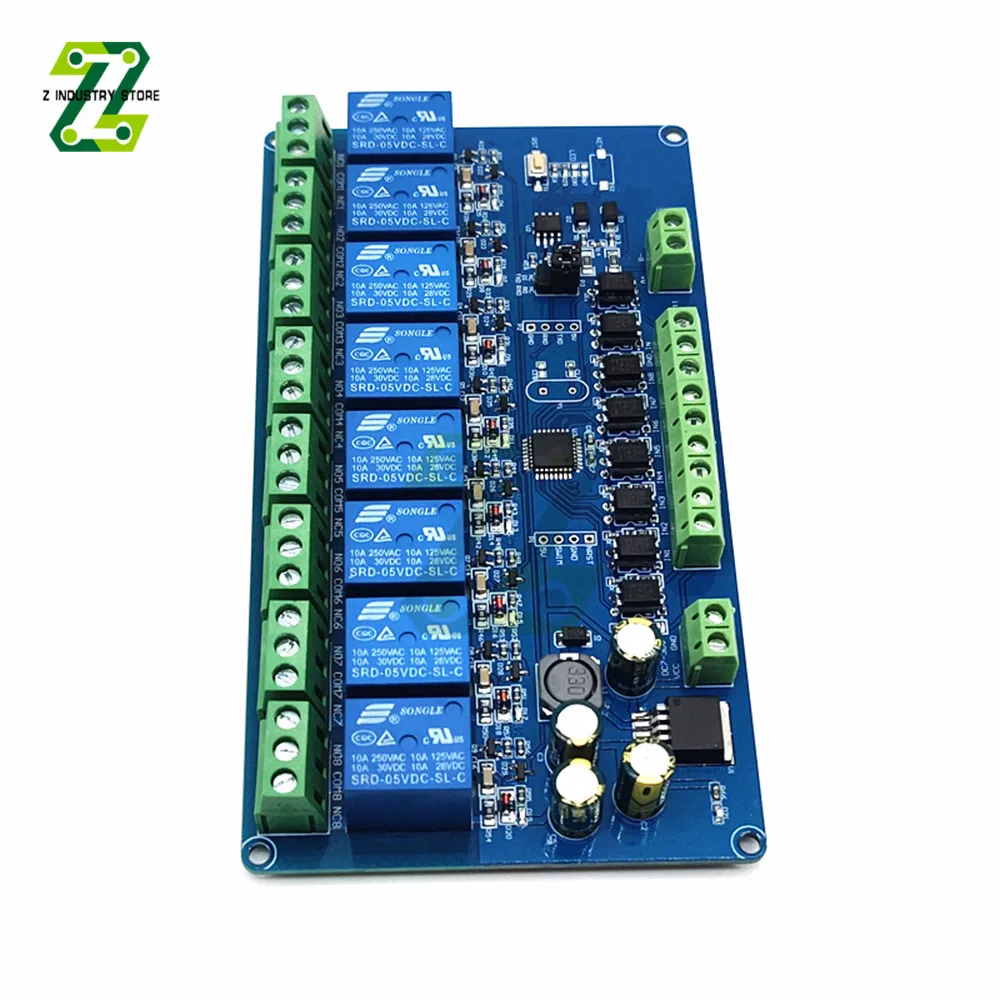

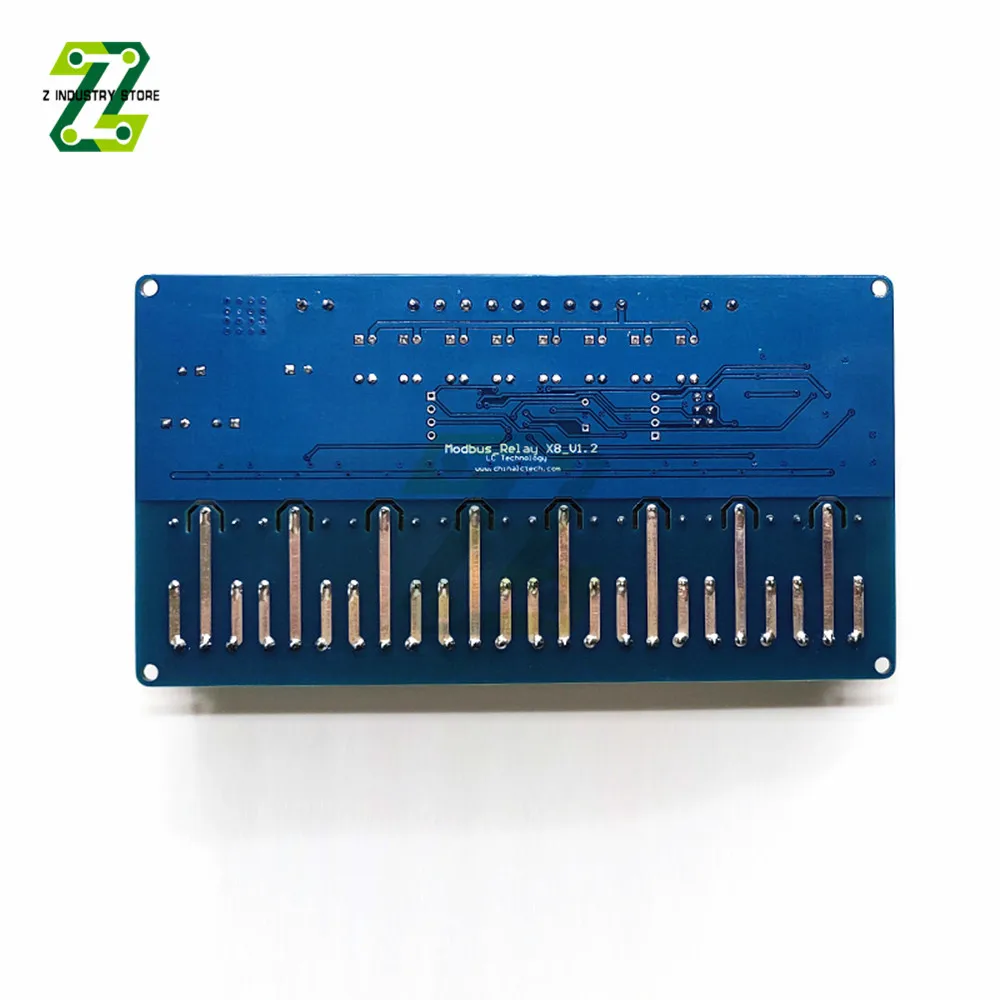

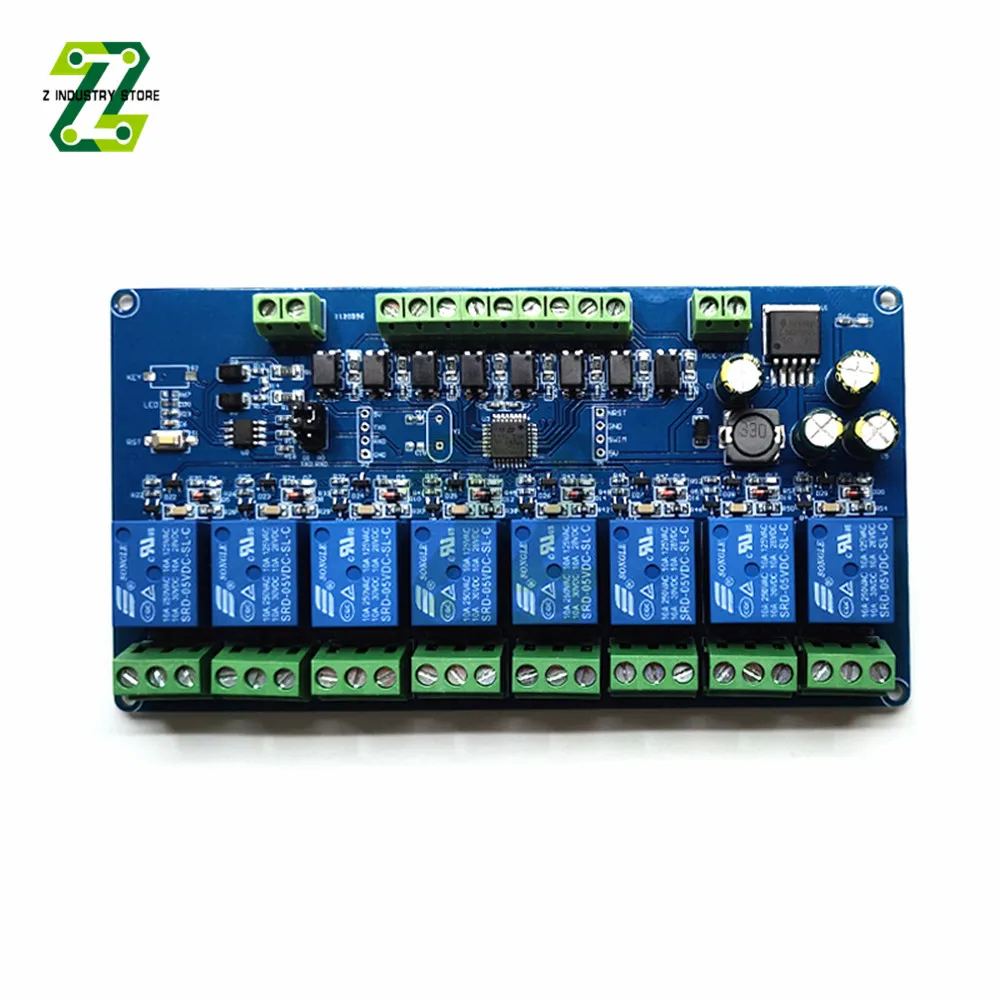

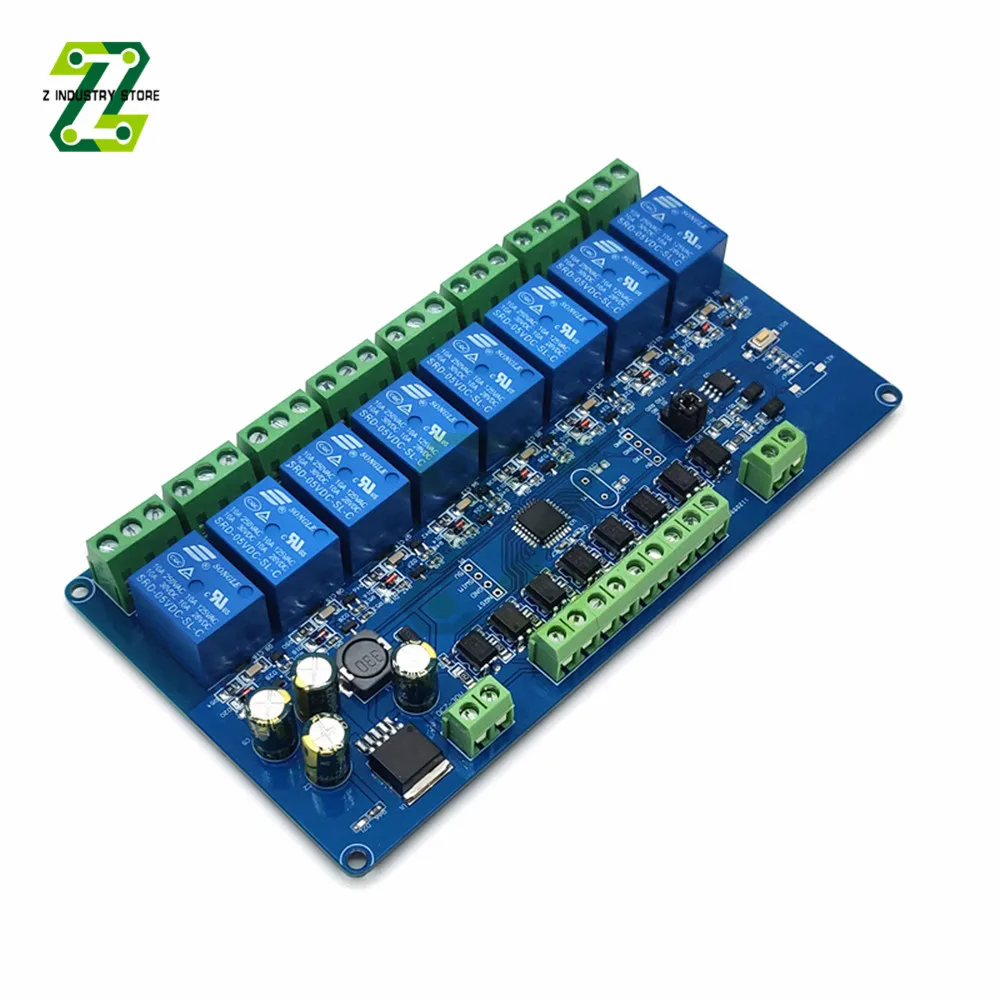

В Восьмиканальный Modbus триггерный релейный модуль оснащен зрелый и стабильный 8-битный MCU и RS485 уровень коммуникационная микросхема.

Используя стандартный протокол MODBUS RTU формат RS485 протокол передачи данных, он может осуществить 8-канальный входного сигнала обнаружения и 8-канальный релейный выход, которая используется для цифрового обнаружения или контроля мощности.

Параметры продукта

1. Встроенный зрелый и стабильный STM8S103K3T6MCU и MAX485 чип преобразования уровня

2. Протокол связи: Поддержка стандартного протокола ModbusRTU

3. Коммуникационный интерфейс: интерфейс TTLUART с поддержкой уровня RS485/5 В

4. Скорость передачи данных: 4800/9600/19200, по умолчанию 9600bps, поддержка экономии энергии

5. Диапазон входного сигнала оптопары: DC3.3-30V (этот вход не может использоваться для управления реле)

6. Выходной сигнал: релейный переключатель сигнала, поддержка руководства, flash word, режим выключения вспышки, flash off/flash

Основание долгое время не Перерыв 0,1 S, а максимальная флэш-память слово мерцание/мигание времени может быть набор для OxFFFF * 0,1 S = 6553.5S

7. Адрес устройства: диапазон 1-255, по умолчанию 255, поддержка снижения заряда

8. Скорость передачи данных, входной сигнал, состояние реле, адрес устройства можно читать по/команде

9. Бортовой 8-канальный видеорегистратор 5V, 10A/250VAC10A/30VDC реле, может быть тянут в 10 раз непрерывно, с диодной стравливания защиты, короткое время отклика

10. Бортовой светильник индикатора реле

11. Закажите порт программирования программы STM8SWIM для поддержки клиентов, чтобы загрузить собственную прошивку для вторичного развития

1: VCC, GND: DC7-30V5.08mm Входная мощность терминала;

2: DC3.3-30V оптопара вход сигнала: IN1-IN8: положительный полюс канала 1-8; GND_IN: отрицательный полюс общего терминала канала 1-8.

3: A +, B-: Интерфейс связи RS485, A +, B-соответственно подключены к A +, B-внешнего управляющего терминала;

4: 5v, SWIM, GND, NRST: STM8SWIM program загрузка порта

5: TXD, RXD, GND: TTL уровень коммуникационная плата интерфейса UART, TXD, RXD, GND

Подключите к RXD, TXD и GND внешнего управляющего терминала соответственно. Поддерживаются только модули TTL/MCUs с уровнем 5 В. Рекомендуемая серия проводов: модуль Modbus включен → модуль Modbus подключен к TTL модулю → TTL модуль включен;

6: RST: MCU сброс ключа

7: релейный переключатель выход сигнала:

НЕТ: Нормально открывается, реле приостановлено до закрытия, и короткое замыкание с COM после закрытия;

COM: общественный терминал;

NC,: нормально закрытый терминал, короткое замыкание с COM до того, как реле заберет, и свободное после пикап.

Введение в инструкции ModbusRTU

Устройства Modbus выполняют соответствующие операции, получая инструкции ModbusRTU от внешнего управляющего терминала (например: хост-компьютер/MCU), один кадр инструкции

Обычно он состоит из адреса устройства, функционального кода, адреса регистрации, данных регистрации и контрольного кода. Длина оправы зависит от функционального кода. Обычно Количество кадров в рамке

Первый байт данных-это адрес устройства, а настраиваемый диапазон-1-255, по умолчанию-255 (ie OxFF), а последние 2 байта-код проверки CRC.

Предполагая, что адрес устройства 255, обычно используемые команды ModbusRTU следующие: 1, Включите реле No. 1 (ручной режим)

Отправка: FF050000FF0099E4

Возврат: FF050000FF0099E4

Примечания: (1) 3-й-4-й байт передающего кадра представляют адрес реле, и адреса реле 1-РЕЛЕ 8 соответственно

Ox0000,0x0001,0x0002,0x0003,0x0004,0x0005,0x0006,0x0007

(2) от 5 до 6 байт передающего кадра представляют данные, 0xFF0O представляет открытие реле, и 0x0000 представляет закрытие реле.

2. Выключите реле № 1 (ручной режим)

Отправка: FF0500000000D814

Возврат: FF0500000000D814

3. Включите реле No. 2 (ручной режим)

Отправка: FF050001FF00C824

Возврат: FF050001FFO0C824

4. Выключите реле № 2 (ручной режим)

Отправка: FF050001000089D4

Возврат: FF050001000089D4

5. Включите все реле

Отправка: FFOF0000000801FF301D

Возврат: FFOF0000000841D3

6. Выключите все реле

Отправка: FFOF000000080100705D

Возврат: FFOF0000000841D3

7. Установите адрес устройства на 1

Отправка: 0010000000010200016A00

Возврат: 0010000000010200016A00

Примечание: девятый байт 0x01 кадра отправки-это адрес устройства, написанный

8. Установите адрес устройства на 255

Отправка: 0010000000010200FFEB80

Возврат: 0010000000010200FFEB80

Примечание: девятый байт 0xFF рамки отправки-это адрес устройства, написанный

9. Прочитайте адрес устройства

Отправка: 00030000000185дб

Возврат: 00030200FFC5C4

Примечание: 5-й байт 0xFF обратного кадра-это адрес считываемого устройства

10. Чтение статуса реле

Отправка: FF01000000082812

Возврат: FF010101A1AO

Примечания: BitO-Bit7 четвертого байта 0x01 обратного кадра соответственно представляют реле 1-РЕЛЕ 8, 0 закрыто, 1 открыто

11. Прочитайте статус ввода оптопары

Отправка: FF02000000086C12

Возврат: FF02010151AO

Примечания: IN1--IN8 четвертого байта 0x01 возвращаемого кадра соответственно представляют входной сигнал оптопары 1 -- оптопары 8, 0 представляет низкий уровень, 1 представляет

Высокий уровень

12, установите скорость передачи данных до 4800

Отправка: FF1003E900010200024A0C

Возврат: FF1003E90001C5A7

Примечание: 9 байт отправленного кадра-это значение настройки скорости передачи, Ox02, 0x03, x04 представляют 4800, 9600, 19200 соответственно

13. Установите скорость передачи данных до 9600

Отправка: FF1003E900010200038Bcc

Возврат: FF1003E90001C5A7

14, установите скорость передачи данных до 19200

Отправка: FF1003E90001020004CAOE

Возврат: FF1003E90001C5A7

15, чтение скорости передачи данных

Отправка: FF0303E8000111A4

Возврат: FF030200049053

Примечание: 5-й байт возвращаемого кадра представляет скорость чтения, 0x02, 0x03, x04 представляют 4800, 9600, 19200 соответственно

16. Включите реле No. 1 (режим закрытия вспышки 2S)

Отправка: FF10000300020400040014C59F

Возврат: FF1000030002A416

Примечания: (1) 3-й-4-й байт передающего кадра представляют адрес реле, и адреса реле 1-РЕЛЕ 8 соответственно

Ox0003,0x0008,0x00OD,0x0012,0x0017,0x001C,0x0021,0x0026

(2) 10th -- 11th байт отправки рамки представляют собой задержки заданное значение, а также задержки основание 0,1 S, таким образом, время задержки

0x0014*0,1 = 20*0,1 S = 2S, реле автоматически выключается после 2S

17. Выключите реле No. 1 (режим вспышки 3S)

Отправка: FF1000030002040002001EA599

Возврат: FF1000030002A416

Примечания: (1) 3-й-4-й байт передающего кадра представляют адрес реле, и адреса реле 1-РЕЛЕ 8 соответственно

Ox0003,0x0008,0x00OD,0x0012,0x0017,0x001C,0x0021,0x0026

(3) 10th -- 11th байт отправки рамки представляют собой задержки заданное значение, а также задержки основание 0,1 S, таким образом, время задержки

0x001E * 0,1 = 30*0,1 S = 3S, реле включится автоматически после выключения 3S

Простые инструкции по использованию

Релейный модуль Modbus может получать команды ModbusRTU от главного компьютера/MCU через интерфейс RS485/TTLUART для выполнения связанных операций.

Ниже приведен пример использования программного обеспечения хост-компьютера для открытия реле 1 и 8 (ручной режим) через интерфейс RS485, предполагая, что адрес устройства 255, и волна

Если битная скорость составляет 9600, шаги следующие:

1. VCC и GND терминала 5,08 мм подключены к источнику питания;

2. A + и B-соответственно A + и B-выходного конца модуля USB к RS485;

3. Откройте программное обеспечение хост-компьютера «ModbusRTU Configuration Tool», выберите правильный номер порта, выберите 9600 для скорости передачи данных и установите адрес 255.

Нажмите «открыть Серийный порт»;

4. Затем нажмите «JD1 open» и «JD8 open», чтобы открыть реле 1 и 8, и индикатор реле будет включаться одновременно.

Как показано ниже:

Как создать контрольный код

Когда команда ModbusRTU отправляется через готовое компьютерное программное обеспечение хоста (например: ModbusRTU configuration tool), код проверки CRC генерируется автоматически,

Если вы хотите использовать программное обеспечение последовательной отладки (например, SSCOM) для тестирования модуля реле Modbus, вам нужно вручную генерировать код проверки CRC и разместить его в отправителе.

Отправка конца кадра, например, открытие первого реле (ручной режим):

1. Состав направляющей рамы реле открытия/закрытия (ручной режим):

Адрес устройства (1 байт) + код функции (1 байт) + адрес регистрации (2 байта) + данные регистрации (2 байта) + контрольный код CRC (2 байта)

2. Предположим, что адрес устройства-OxFF, первые 6 байт передаваемого кадра: FF050000FF00

3. Используйте инструмент проверки CRC, чтобы найти код проверки для этих 6 байтов: http://www.ip33.com/crc.html

4. После обмена высокими и низкими байтовыми позициями результатов расчета проверки E499 получен код проверки CRC 99E4, и полная Рамка отправки: FF050000

FF0099E4

5. Отправка кадра к модулю реле Modbus через программное обеспечение отладки последовательного порта SSCOMV5.13.1, чтобы открыть первое реле (руководство

Режим), следующим образом:
