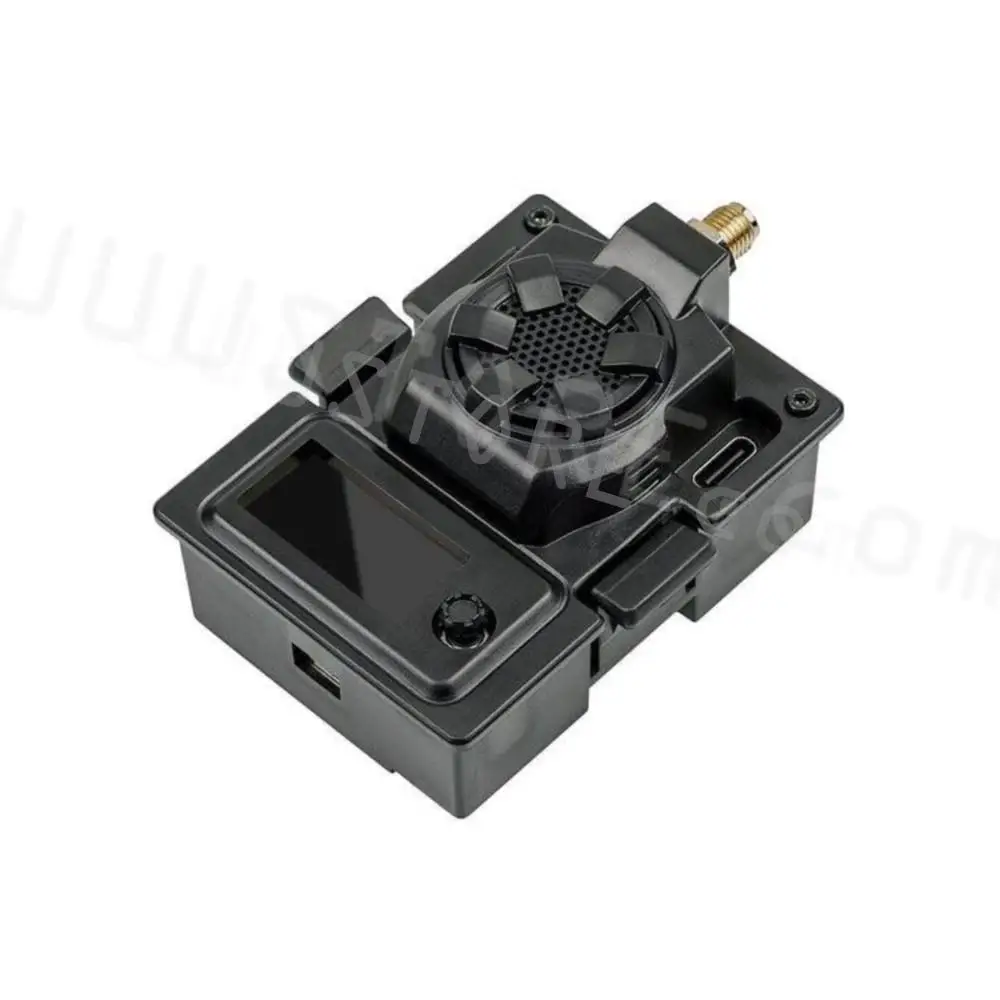

BETAFPV ELRS Micro TX модуль 2 4 г 1 Вт черная версия рюкзак встроенный охлаждающий

BETAFPV ELRS Micro TX модуль 2 4 г 1 Вт черная версия рюкзак встроенный охлаждающий

Модуль BETAFPV Micro RF TX основан на ExpressLRS project, ссылка RC с открытым исходным кодом для радиоуправляемых приложений. ExpressLRS стремится достичь наилучшей производительности связи как со скоростью, задержкой, так и в диапазоне. Это делает ExpressLRS одним из самых быстрых каналов RC доступными и по-прежнему предлагает высокую производительность.

Товар: модуль ELRS Micro TX

Входное напряжение: 5 В ~ 12 В

XT30 порт: 5V ~ 12V, рекомендуем 2S (8,4 V), аккумулятор, не поддерживает 3S (12,6 V) или выше

Usb-порт: Type-C

2,4 ГГц 1 Вт

2,4 ГГц 500 мВт

915/868 МГц 500 мВт

Частота обновления пакета

50 Гц, 150 Гц, 250 Гц, 500 Гц

50 Гц, 150 Гц, 250 Гц, 500 Гц

25 Гц, 50 Гц, 100 Гц, 200 Гц

Выходная мощность RF

25 МВт, 50 мВт, 250 мВт, 500 МВт, 1 Вт

25 МВт, 50 мВт, 250 мВт, 500 мВт

100 мВт, 250 мВт, 500 мВт

Частотные полосы

2,4 GHz ISM

2,4 GHz ISM

915 МГц FCC 868 МГц ЕС

Радиатор

В комплекте

Не входит в комплект

Не входит в комплект

Функция рюкзака

Поддержка

В настоящее время не поддерживается

В настоящее время не поддерживается

Теперь выпущена черная версия с максимальной выходной мощностью 1 Вт RF. Поддержка всех размеров кнопок 5D на основе прошивки BETAFPV ELRS V2.0.0. Добавлена новая функция рюкзака, позволяющая осуществлять беспроводную связь между ExpressLRS и другими устройствами, связанными с FPV, для управления и управления или для запроса конфигурации.

Примечание: Пожалуйста, убедитесь, что VRX также поддерживает функцию рюкзака при использовании функции модуля VRX-backpack. Функция рюкзака будет добавлена к версии 500mW в будущем.

По сравнению с версиями 500 МВт, он не только встроен в вентилятор охлаждения, но также включен радиатор, который повышает производительность охлаждения. Таким образом, этот модуль может работать должным образом в ежедневном использовании и не нужно беспокоиться о температуре.

Помимо Классический чехол для микро-TX модуль, ограниченная серия выйдет вместе. Классический чехол и ограниченный чехол имеют одинаковую функцию. Чехол с 3D-принтом с новым дизайном делает модуль очень крутым, когда светодиодный светильник мигает. Ограниченное количество на складе, первый заказ!

Модуль BETAFPV Micro RF TX совместим с радиопередатчиком, который имеет отсек micro module (AKA JR/SLIM module bay, например, Frsky Taranis X9D, TBS Mambo). Ниже приведена схема для модуля версии 500 МВт.

Ниже приведена схема для ELRS 2,4G 1W версии. DIP переключатели будут добавлены к 500mW версии в будущем.

Примечание: Пожалуйста, соберите антенну перед включением. В противном случае чип PA в модуле Micro TX будет поврежден постоянно.

Примечание: Не используйте аккумулятор 3S или выше для питания модуля TX через порт XT30. В противном случае чип питания в модуле TX будет поврежден постоянно.

Примечание: Не включайте все выключатели DIP одновременно. Вы можете обратиться к таблице, чтобы узнать о DIP переключателях вкл/выкл на основе различных видов использования.

1-2 DIP переключатели

3-4 DIP переключатели

5-6-7 DIP переключатели

Обновление прошивки

На

Скидка

Скидка

Режим работы

Скидка

На

Скидка

Обновленный рюкзак

Скидка

Скидка

На

Официальный проект ExpressLRSGithubНа данный момент не поддерживает функцию OLED.

BETAFPV микро TX модуль ELRS V2.0.0 прошивка опубликована. Прошивка не включает фразу привязки. Поэтому, пожалуйста, убедитесь, что приемник работает на официально крупном выпуске V2.0.0 протокола и нет набора привязочных фраз.

Поддержка кнопок 5D и меню OLED с официальным релизом ELRS 2.0.0.

Светодиодный цвет изменяется автоматически в зависимости от состояния системы.

Другие новые и различные функции полностью синхронизированы с официальным ELRS 2.0.0.

При входе на страницу OLED меню с длительным нажатием соединение между модулем RF TX и приемником работает нормально. Пожалуйста, не меняйте частоту Pkt, в противном случае вы должны повторно зарядить приемник.

//github.com/BETAFPV/ExpressLRS

Теперь вы можете использовать официальную прошивку ELRS V2.0-RC2, но потеряете функцию OLED и джойстика. Мы будем работать с командой разработчиков ELRS и сделаем официальную прошивку ELRS поддержкой полной функции модуля Micro TX. Для вехи OLED будет официально поддерживаться в V2.1.

//github.com/ExpressLRS/ExpressLRS

Как установить связывающую фразу на модуле thisMicro TX, когда официальный мейнстрим ELRS еще не поддерживает OLED?

В первую очередь, Загрузите исходный код master-betafpv-oled-меню ветки в локальный отGithub.

ВторойОткройте конфигуратор ExpressLRS и загрузите исходный код upzip из локального. Выберите целевое устройство «BETAFPV 900/2400 TX Micro». Теперь вы можете настроить свою собственную привязку фразу и другие варианты как обычно.

Третий, Сборка и вспышка.

ExpressLRS-это RC Ссылка с открытым исходным кодом для RC-приложений. Каждый может найти этот проектGithubИли присоединиться к обсуждениям вГруппа Facebook.

ExpressLRS основан наSemtech LoraSX127x или SX1280 оборудование для RX и TX соответственно. Он нацелен на достижение наилучшей производительности связи как со скоростью, задержкой, так и в диапазоне. При 900 МГц поддерживается Максимальная скорость передачи пакетов 200 Гц. На 2,4 GHz blistering 500Hz в настоящее время поддерживается с пользовательской OpenTX сборки. Это делает ExpressLRS одним из самых быстрых каналов RC доступными и по-прежнему предлагает высокую производительность.

Все больше и больше поставщиков начинают поддерживать радиопротокол ExpressLRS в различных частях, таких как радиопередатчик с ELRS в наличии, Дрон со встроенным приемником ELRS, модуль ELRS TX для JR bay, или Nano bay. Команда BETAFPV принимает участие в этом проекте и предоставляет ряд компонентов ExpressLRS.

Некоторые из модулей ExpressLRS TX включают дополнительный чип ESP8285, который позволяет нам общаться без проводов с другими устройствами с поддержкой ESP8285 с помощью протокола espnow. Мы называем этот чип «TX-Backpack». Цель TX-Backpack-разрешить беспроводную связь между ExpressLRS и другими устройствами, связанными с FPV, для управления и управления или для запроса конфигурации.

//github.com/ExpressLRS/Backpack/wiki

Модуль ELRS TX может быть настроен с помощью сценария OpenTX LUA. С OLED и кнопкой, без-OpenTX Радио контроллер, который поддерживает CRSF может использовать этот ELRS микро модуль легко. Следующие радиоконтроллеры no-OpenTX хорошо работают с этим модулем TX. Futaba T16IZ, T16SZ и T18SZ (с обновлением до 3.9e), Wsky ET16, Radiolink AT9S Pro.

Примечание: все размеры кнопок 5D доступны на прошивке BETAFPV ELRS V2.0.0. Обновите прошивку для новых поддерживающих устройств.

Ниже приводится Базовая операция кнопки и OLED для прошивки V1.0.0.

Длинный пресс:

На странице экрана блокировки нажмите, чтобы разблокировать и войти на страницу меню.

На странице меню нажмите долго, чтобы изменить значение этой строки.

Короткое нажатие:

На странице «блокировка экрана» нажмите кнопку «недействительно».

На странице меню нажмите, чтобы перейти к следующей строке.

Примечание: Когда модуль RF TX входит на страницу меню, соединение между модулем RF TX и приемником будет потеряно, соединение восстановится после автоматического выхода страницы меню; если вы изменили частоту Pkt, необходимо повторно зарядить приемник.

Примечание: Когда модуль RF TX входит в статус Обновления WIFI, кнопка будет недействительна. Пожалуйста, повторно включите модуль RF TX после обновления прошивки через WIFI.

Ниже приводится Базовая операция кнопки и OLED для BETAFPV ELRS V2.0.0 прошивки.

Длинный пресс:Разблокируйте и войдите на страницу меню или примените текущие настройки на странице меню.
Вверх/вниз: Переход к последней/следующей строке.
Влево/вправо: Измените значение этой строки.
Короткий пресс: Включите статус привязки или статус Обновления WiFi.

Примечание: Если вы изменили частоту Pkt, необходимо повторно включить приемник.

Примечание: Когда модуль RF TX входит в статус Обновления WIFI, кнопка будет недействительна. Пожалуйста, повторно включите модуль RF TX после обновления прошивки через WIFI.

ExpressLRS использует последовательный протокол Crossfire (Протокол CRSF) для связи между радиопередатчиком и модулем TX. Поэтому убедитесь, что ваш радиопередатчик Поддерживает последовательный протокол CRSF. Мы используем радиопередатчик с системой OpenTX, чтобы показать, как настроить Протокол CRSF и сценарий LUA. Чтобы настроить это, в системе OpenTX введите в настройки модели, а на закладке «Настройка модели» выключите «внутренний RF». Затем включите «внешний RF» и выберите «CRSF» в качестве протокола.

ExpressLRS использует скрипт OpenTX LUA для управления модулем TX, например, привязкой или настройкой. С помощью сценария LUA пилоты могут проверить и настроить некоторые конфигурации модуля Nano RF TX.

Сохраните файлы script ELRS.lua/ELRSV2.lua на sd-карту радиопередатчика в папке Scripts/Tools;

Нажмите кнопку «SYS» (для радиоприемников T16 или аналогичных радиостанций) или кнопку «Меню» (для радиоприемников Frsky Taranis X9D или аналогичных) чтобы получить доступ к меню инструментов, в котором вы можете найти ELRS/ELRSV2.lua скрипт готов к запуску только одним щелчком мыши;

Ниже показано, что скрипт LUA успешно запускается;

Скрипт ELRS.lua

Скрипт ELRSV2.lua

Модуль Micro RF TX поставляется с официально основным релизом V1.1.0 или V2.0.0 протокола и не включает в себя привязную фразу. Поэтому, пожалуйста, убедитесь, что приемник работает на официальном major release V1.0.0 ~ V1.1.0 или V2.0.0 protocol. И нет набора привязных фраз. Модуль Micro RF TX может вводить статус привязки через ELRS.lua или ELRSV2.lua script, как описано в разделе «LUA Script». Кроме того, с помощью кнопки и OLED, переместите в положение привязки и удерживайте кнопку. Короткое нажатие на кнопку, если она V2.0.0. Затем модуль RF будет вводить статус привязки.

Скрипт ELRS.lua

Примечание: светодиодный индикатор не будет мигать при входе в состояние привязки. Модуль будет выходить из состояния привязки через 5 секунд. Короткое и последовательное нажатие 3 раза для привязки.

Скрипт ELRSV2.lua

Примечание: светодиодный индикатор не будет мигать при входе в состояние привязки. Модуль будет автоматически выходить из состояния привязки через 5 секунд.

Примечание: Если вы переплавляете прошивку модуля RF TX с вашей собственной привязкой, пожалуйста, убедитесь, что приемник имеет ту же привязку фразу. Модуль RF TX и приемник будут автоматически связываться в этой ситуации.

Модуль Micro RF TX может переключать выходную мощность через ELRS.lua или ELRSV2.lua script, как описано в разделе «LUA Script». Кроме того, с помощью кнопки и OLED, перейдите в выходное положение. Включите выходную мощность, Удерживая кнопку (ELRS.lua script). Нажатие кнопки влево или вправо (ELRSV2.lua script).

Скрипт ELRS.lua

Примечание: светодиодный RGB не изменится в зависимости от выходной мощности. Когда выходная мощность составляет 250 мВт или выше, вентилятор будет вращаться автоматически. Модуль Micro RF TX не поддерживает выход 1 Вт или 2 Вт. При переключении на это значение система автоматически перейдет на 500 МВт.

Скрипт ELRSV2.lua

Примечание: светодиодный RGB не изменится в зависимости от выходной мощности. Когда выходная мощность является пороговым значением (по умолчанию 250 мВт) или выше, вентилятор будет вращаться автоматически.

1 * Модуль BETAFPV ELRS Micro TX

1 * BETAFPV Moxon антенна

1 * Руководство пользователя модуля Micro TX

1 * запасной usb-кабель для передачи данных (Type-A-Type-C)

Посылка антенны не такая, как показано ниже для версии 915 МГц и 868 МГц.

USB порт корпус 6,2*11 мм и не может быть совместим с ваш собственный USB кабели. Вышивка крестом пакет включает в себя: В посылка входит запасной usb-кабель для передачи данных (Type-a-Type-C) для всех заказов с 18 ноября 2021 года.
