Ультразвуковой измеритель уровня грязи Trumsense 4-20 мА 5-20 м осадка измеряет глубину

Ультразвуковой измеритель уровня грязи Trumsense 4-20 мА 5-20 м осадка измеряет глубину

Ультразвуковой измеритель уровня грязи/шламовый интерфейс

Для измерения ниже 1-3 одновременно:

1: уровень жидкости

2: толщина осадка

3: температура жидкости

Подходит для:

Очистка отходов;

Первый и вторичный бассейн для седиментации,

Гравитационная емкость для седиментации;

Масляный/асфальтовый разделительный бак;

Целлюлозный бак;

Очиститель воды для напитков;

Очистители горнодобывающей промышленности;

Рассольный бак;

Буровой бак;

Любой контейнер, который существует на жидком/твердом двухфазном интерфейсе.

Ультразвуковое одеяло для осадка является инструментом измеренного осадка, который является контактом, высокой надежностью, экономичностью, прост в установке и обслуживании. Он достигает уровня обнаружения подводного осадка путем распространения жидкости и имеет независимые права собственности с развитием в течение многих лет по Trumsense.

2. Основные технические параметры:

В зависимости от условий установки, пожалуйста, изучитеБазовыйСитуация до того, как ультразвуковое одеяло работает, например, диапазон измерения, нулевая точка, полный диапазон и условия поля и так далее.

Примечание: зонд и выбор алгоритма, коррекция параметров, пожалуйста, не изменяйте их самостоятельно.

Функция

Сплит-Тип

Диапазон

По умолчанию: 5 м、10 м、15 м、20 м

Индивидуальные: 30 м、40 м、50 м、60 м、70 м

Точность

1% ~ 3%

Разрешение

5 мм или 0.5%(Максимум)

Дисплей

Китайский и английский светодиодный

Аналоговый выход

4~Нагрузка 20мА/750ом

Релейный выход

Две группы одноканальный AC 250V/ 8A или DC 30V/ 5A

Статус может быть запрограммирован

Источник питания

Стандарт: 220 В переменного тока + 15% 50 Гц

Вариант: 24VDC 120mA

Настройка: 12VDC или аккумулятор

Защита окружающей среды

Температура

Светодиодный: -20~+ 60 ℃,

Зонд: 20~+ 80 ℃

Связь

Вариант: 485,232 коммуникация (производственное соглашение)

Степень защиты

Светодиодный: IP65,

Зонд: IP68

Кабель-зонд

Стандартный 10 м, самый длинный-100 м

Установка зонда

В зависимости от диапазона и типа зонда

Энергопотребление

Источник питания: 24 В,

Без реле: 100 мА

Канал 1 реле: 120 мА;

Канал 2 реле: 145ма;

Канал 3 реле: 170мА;

Канал 4 реле: 190ма;

Удельная мощность выглядит следующим образом:

Без реле: 24×100 ма = 2,4 Вт;

Канал 1 реле: 24×120mA = 2,9 W;

Канал 2 реле: 24×145ма = 3,5 Вт;

Канал 3 реле: 24×170мА = 4,1 Вт;

Канал 4 реле: 24×190ма = 4,6 Вт;

D

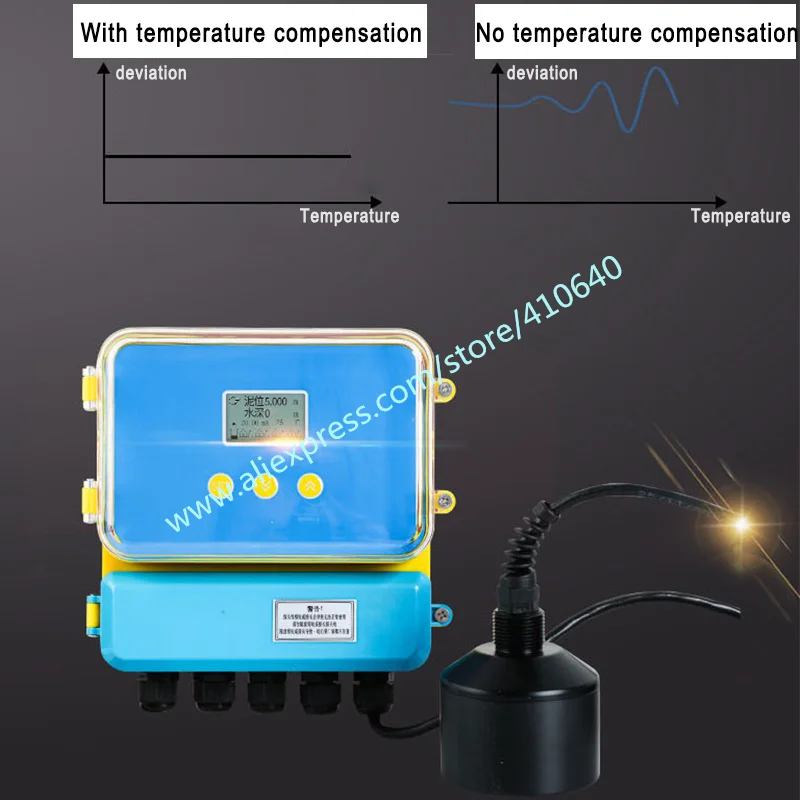

О компенсации температуры

Температура влияет на скорость распространения ультразвуковых волн, что приводит к ошибкам в ультразвуковом измерении. Meikong MP ультразвуковой датчик уровня оснащен датчиком температуры для компенсации температуры для обеспечения точности измерений.

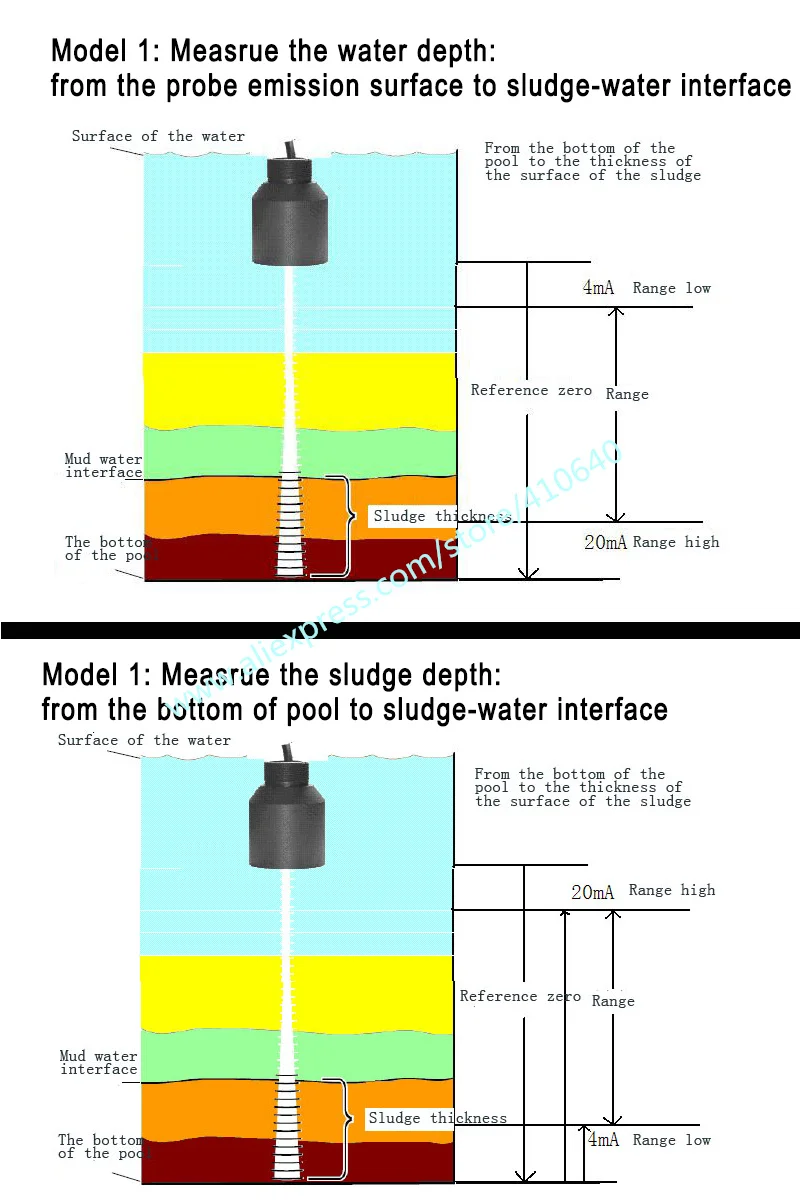

3. Форма и размер Измерителя Уровня грязи Trumsense:

Хост:

Зонд

4. Установка измеритель уровня грязи Trumsense:

При выборе места установки Следуйте указаниям ниже:

1) Держите датчик перпендикулярно поверхности грязи и нижней поверхности.

2)Зонд должен быть полностью погружен в воду и удален от стены не менее 50 см, если стена Вертикальная вверх и вниз, а поверхность плоская. Если стена не плоская, расстояние 100 см. Если стена не вверх и вниз по вертикали, то вам нужно отрегулировать в соответствии с реальной ситуацией.

Если стена прочная, или с некоторыми предметами (скобы, трубы), во избежание помех измерений, вызванных вышеуказанными предметами, пожалуйста, увеличьте расстояние от него.

(3)Нет никаких препятствий на светоизлучающей поверхности под зондом, поэтому ультразвуковой сигнал не может блокировать и отражать препятствия

(4)Установка зонда должна быть вдали от газовых пузырьков и плавающих твердых тел, которые покрыты мутацией скорости, чтобы обеспечить точное и Стабильное измерение.

5. Проводка Измерителя Уровня грязи Trumsense:

Преобразователь:Красный:Подключите преобразователь Trans_1 1

Синий:Температура 1 + датчик температуры +

Желтый (экранированный провод) и черный:GND(Температура 1-)

Выход:"Электричество+”Подключение mA +;

"Подключение к электросети GND

Реле:RLlnA и RLnB показывают открытый;

Если состояние по умолчанию открыто,Подключите RLlnA и RLnB.

RLnA и RLnC показывают закрытым.

Если состояние по умолчанию закрыто,Подключите RLlnA и RLnC

6. Проблема стрельбы и решения Trumsense измеритель уровня грязи:

Симптом

Причина

Решения

Сбой работы

Не подключайте источник питания

Проверьте линию электропередачи

Одеяло для осадка работает, этот знак «▲», который показан на экране, не изменяется, это означает, что система находится в состоянии потери волны.

1. Измеренное расстояние за пределами ассортимента продукта

1. Учитывайте больший диапазон

2. Измеренная среда имеет сильные помехи, вибрацию или больше пены.

2. Ожидая спокойного материала, устройство вернется к нормальному измерению.

3. Есть источники помех, такие как преобразователь частоты, двигатель и так далее в окружающей среде.

3. Проверьте окружающую среду и Защитите электромагнитный. Не используйте ту же мощность с преобразователем частоты, двигателем и надежным заземлением.

Входная и выходная линия не может поделиться одним каналом с инвертором, двигателем или защитой от износа оцинкованных труб отдельно.

4. Зонд не нацелен на измеряемую поверхность.

4. Восстановите зонд, убедитесь, что он перпендикулярен поверхности грязи.

5. Измеренное пространство имеет ненужные предметы, такие как мусор и так далее.

5. Выберите новое место установки, чтобы избежать помех.

6. Шламовое одеяло входит в слепую зону.

6. Поднимите место установки зонда или сделайте положение грязи ниже

7. Измеренная жидкость содержит много пены, турбулентности или осадков.

7. Устранение пены можно проконсультироваться с производителем.

8. Нет эхо

8. Зонд наклонен, не нацелен на цель

9. Измеренное расстояние в диапазоне продукта, но не получайте эхо-сигнал.

9. Выберите низкочастотный зонд.

7. Почему вы выбираете trumsense для покупки?

● OEM ODM завод

● 7x24 часов онлайн предложение поставляется

● 100% удовлетворены послепродажным обслуживанием

Технология Trumsense-это ультразвуковая технологическая компания, интегрирующая исследования и разработки, производство и продажи. Фокусируясь на R & D и производстве ультразвуковых измерителей уровня (жидкости), расходомеров уровня жидкости, расходомеров открытого канала, метров уровня грязи, датчиков, преобразователей и других продуктов, этоЗанимает почти 45% от уровня Ультразвуковой жидкости и уровня материала на промышленном рынке.

Наша компания в основном занимается ультразвуковым измерителем уровня материала (жидкости), уровнем давления/серии передатчиков, серии расходомеров.

Основные области применения продукта:Очистка сточных вод, шахты, водное хозяйство, электростанции, химические заводы, стальные заводы, печатные машины и т. Д., измерение уровня жидкости в различных промышленных областях, особенно очистка сточных вод, измерение кислотной и щелочной жидкости.

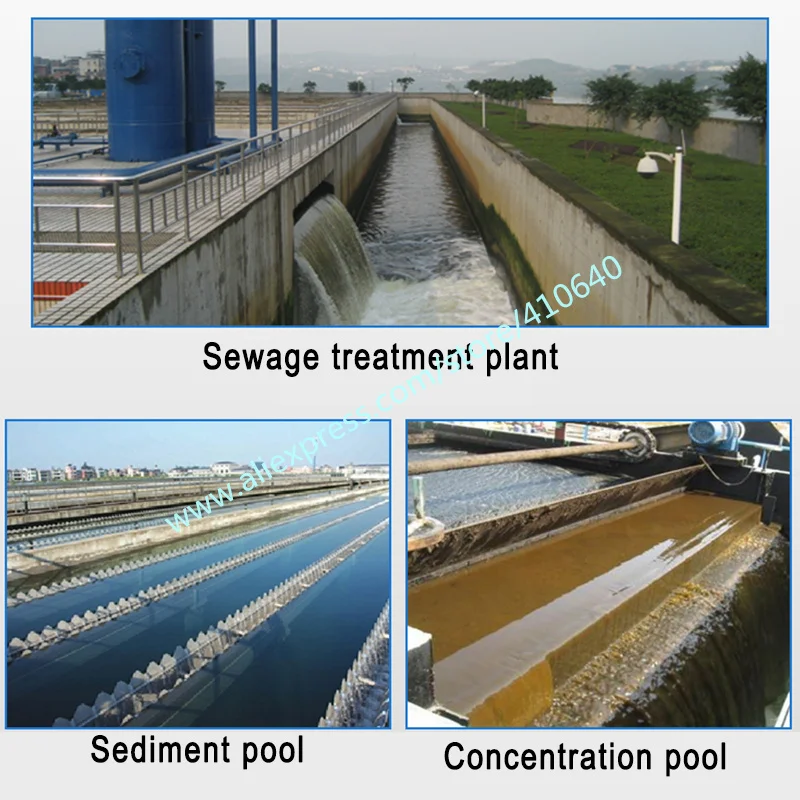

8. Примеры применения измеритель уровня грязи Trumsense:

Ультразвуковой измеритель уровня грязи предназначен для долгосрочной надежной работы в промышленном и муниципальном отраслях. Датчик может работать при погружении в воду в течение 5-10 см и использует ультразвуковой эхо-анализ взвешенных твердых веществ в воде для определения высоты слоя осадка.

Типичное применение ультразвукового измеритель уровня осадкаОчистка сточных вод, осадочный инструмент, концертный бассейн,Очистка отходов, первый и вторичный резервуар для седиментации, Гравитационный резервуар для седиментации, масляный/асфальтовый разделительный бак, резервуар для целлюлозы, очиститель воды для напитков, очистители горных работ, Рассольный бак, буровой бак, И любой контейнер, который существует на жидком/твердом двухфазном интерфейсе. И т. д.
