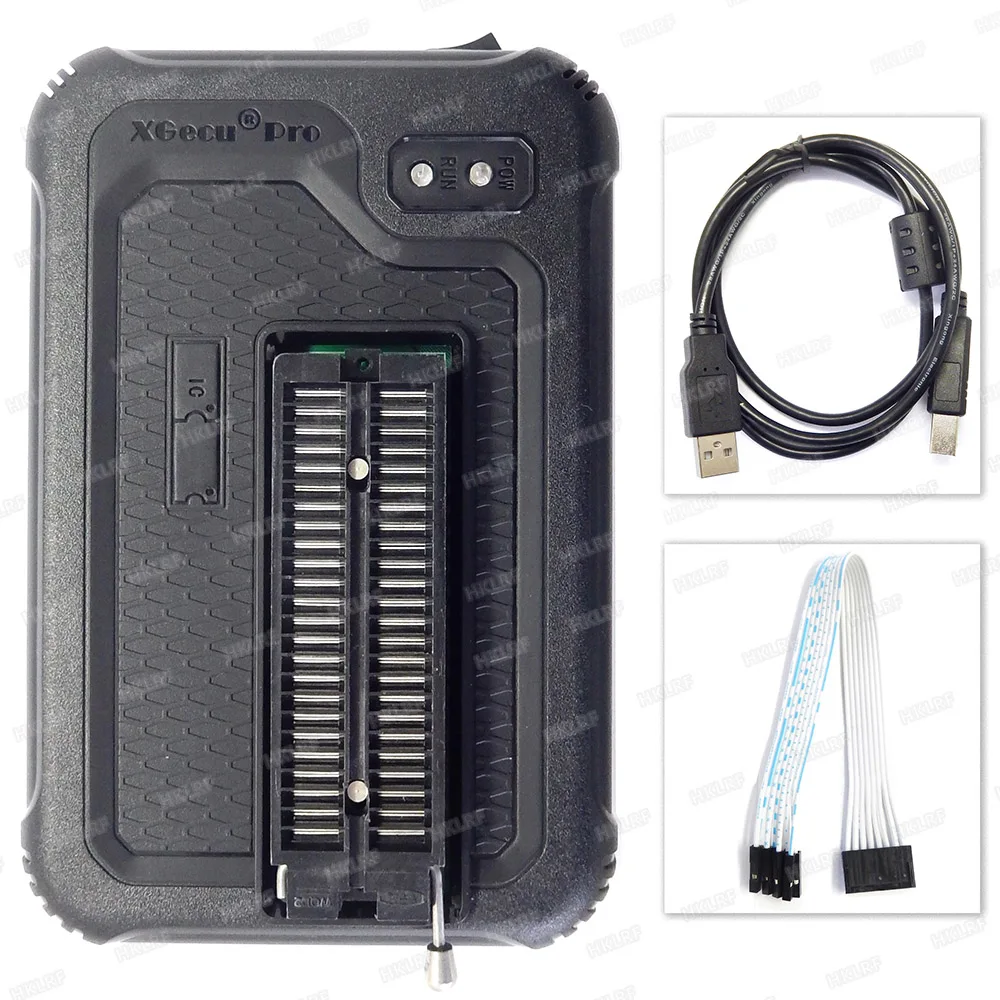

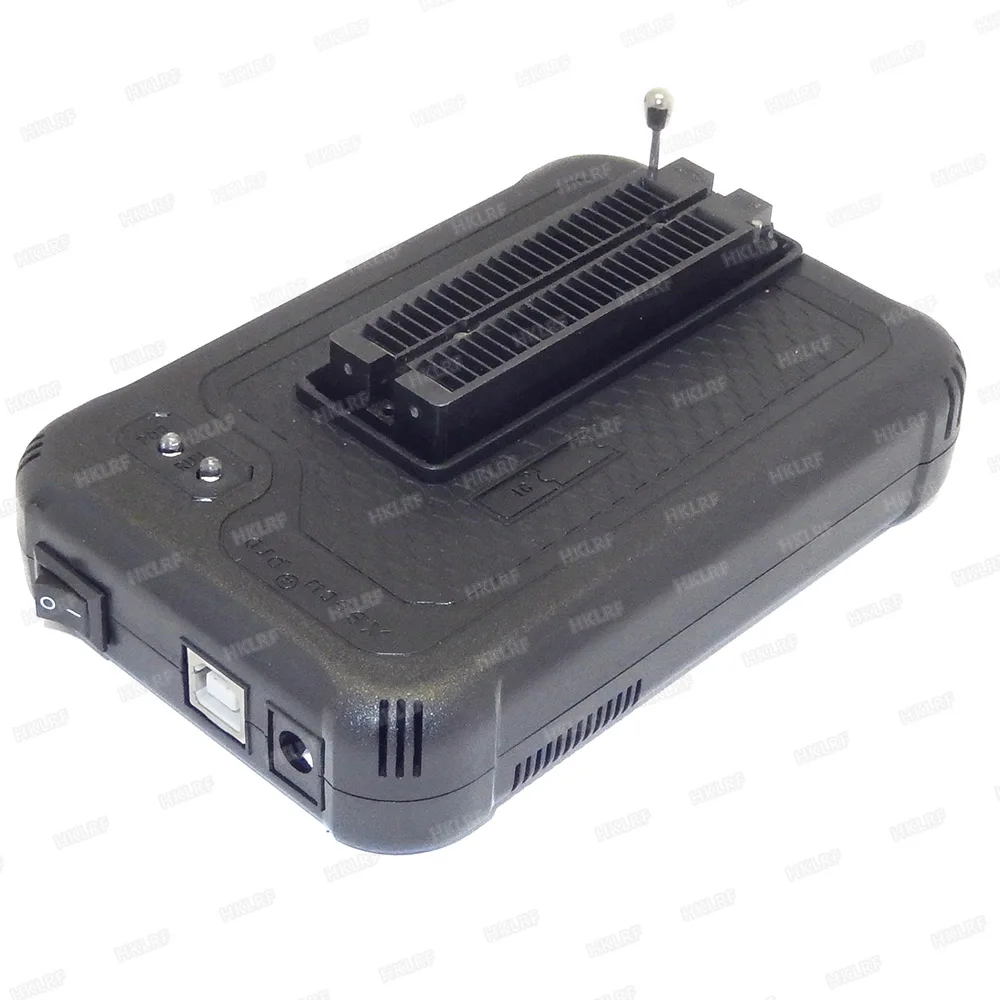

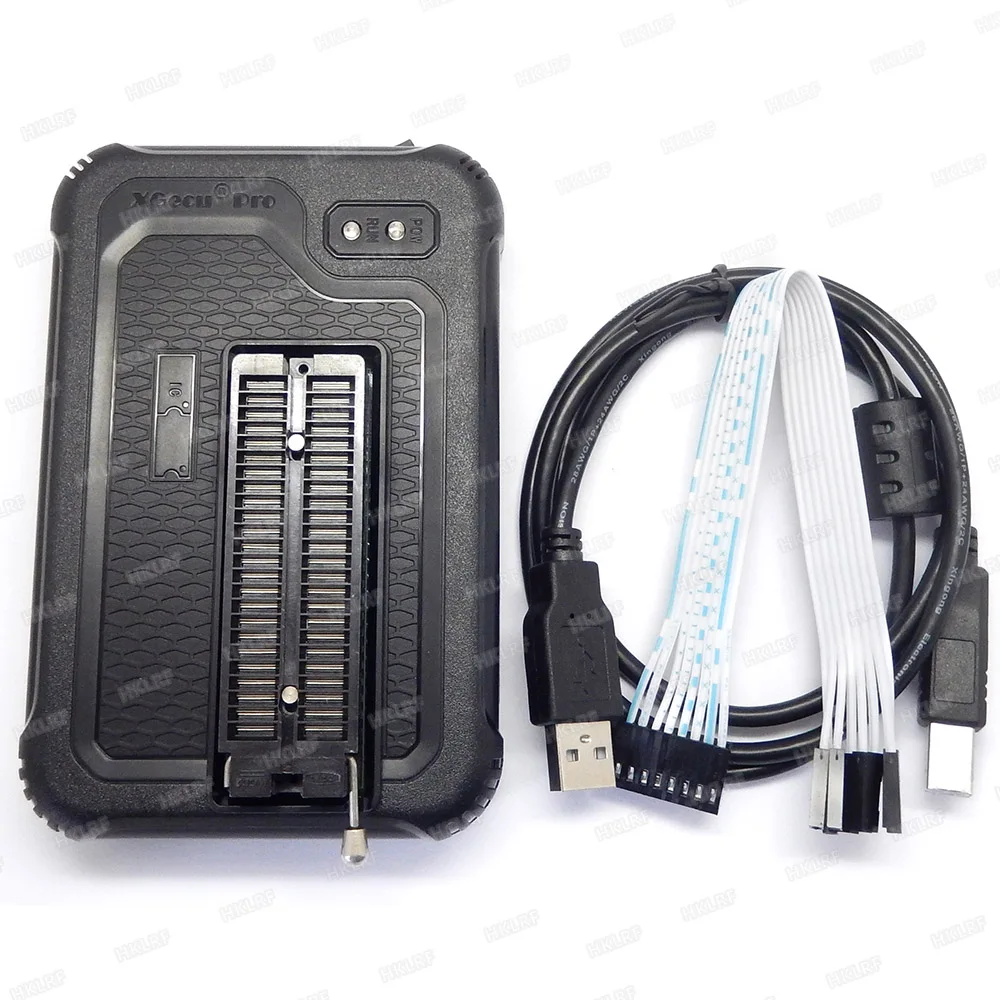

Поставка с фабрики XGecu T56 + 10 предметов универсальный программатор поддержка Nand

Поставка с фабрики XGecu T56 + 10 предметов универсальный программатор поддержка Nand BGA63 BGA64 BGA153/169 чипы PLCC SOP8 адаптеры


Размер:12,9 см x 8,5 см x 2,9 см
Супер производительность супер скорость супер маленький портативныйКрутой внешний вид низкое энергопотребление супер стабильность

1. SUpports шире Чип Диапазон, большая емкость, более быстрая скорость:

Интерфейс программного обеспечения четкий, гладкий и простой в использовании. Больше функций. Простое обновление программного обеспечения.

Сверхвысокая производительность, подходит для небольших партий программирования ниже 5000, также подходит для разработчиков и профессионального технического персонала.

Поддержка модель чипа:
24/25/26/93 серийный EEPROM, 27/28/29/36/37/39/49/50 EPROM, EPROM,
Флэш-память Оперативная память (не, NAND, SPI NAND, EMMC, NVRAM, SRAM, CPLD (GAL) и т. Д.
Поддержка пакета: Добавьте DIP42/PLCC44/SOP44/QFP44/TSOP48/TSOP56/BGA48/BGA63/BGA64 /BGA100/BGA153/BGA162/BGA169/BGA221 на основе TL866II.

NAND памяти на носителе EMMC ПоддержкаМаксимальная емкость до 256 г

Поддержка Материнскую плату IC тестирования

Поддержка VGA_HDMI ISP и VGA инструменты

2. Программист параметры
(1). 32-битный MCU 200 МГц + Xilinx SP6 FPGA структура, USB2.0 HS 480 МГц трансмIssiНа

(2). 56 Pin-код Дизайн full drive IO. Все контакты обладают максимальной рабочей частотой 50 МГц и высокой надежностью.

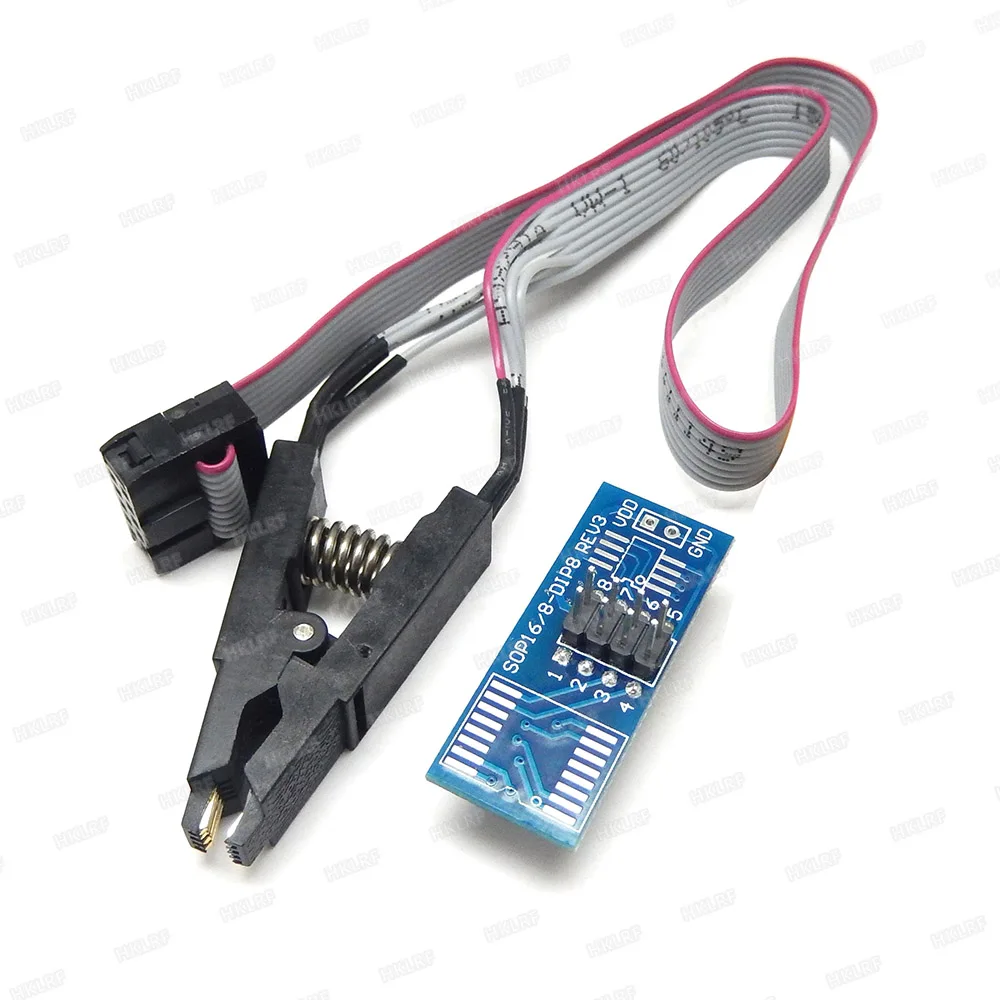

(3). Стабильная и надежная 8 булавки в короткого замыкания для программирования интерфейса, провод Lehgth составляет более 30 см,
И он может надежно общаться на 25 МГц.
25 серия/EMMC встроенное Программирование с максимальной тактовой частотой 40 МГц-50 МГц

(4). VCC напряжение 1,2-6,5 в 64 уровня регулируемый,
VPP напряжение 6,5-25 в 64 уровня регулируется.
IO напряжение сигнала связи постоянно регулируется 1,2 V-3,6 V
VCC 120MA-320MA защита от перегрузки по току с непрерывной регулировкой
VPP 120MA защита от перегрузки по току.

(5). Потребляемая мощность: 5 в <500 мА. Все чипы не требуют внешнего питания.
Его можно подключить к внешнему источнику питания 5V-5,5 V 500MA для многоканального программирования.
Внешнее питание можно питать от зарядного устройства для сотового телефона, которое можно увидеть везде.
Программатор имеет несколько защиты для внешнего источника питания:
Защита от перенапряжения/защита обратного соединения/Защита от перегрузки по току/Подсказка низкого напряжения.

(6). Скорость записи EMMC: 12 МБ/с./с-25 МБ/с.
Чтение памяти на носителе EMMC скорость: 14 МБ/с.-45 МБ/с. составляет 2-5 раз быстрее, чем аналогичные программистов.
(Это важно для чипов большой емкости, чипов EMMC 64 ГБ,
Если 10 МБ/с. (средняя программист не может достигать 10 МБ/с.) чтение занимает 6400 секунд
 T56 Обычно может достичь более чем 20 МБ/с., до тех пор, пока около 3000 секунд)
Способность обрабатывать чрезвычайно высокие скорости, что означает, что оборудование программиста имеет большую стабильность на более низких скоростях

(7). Открытый самостоятельногоТест Функция, самопроверка каждого VPP/VCC /GND/IO

3. 56 контактов полный привод

По сравнению с общим 48-pin Универсальный программатор, окружности головы 56-контактный полный флеш-накопитель 8 более универсальный портов ввода-вывода. Преимущество 56 универсальных накопителей в том, что всем чипам ниже 56 контактов нужен только один адаптер в одной упаковке.

Пример: Общий адаптер TSOP56, который может программировать все TSOP56, TSOP48, TSOP40, TSOP32 на t56. Один TSOP56 адаптер эквивалентен удобный емкостный Мини-стилус, служащий также в пяти адаптеры для данного товара 48-pin Универсальный программатор.

4. Высокая производительность с оптимальным дизайном программного и аппаратного обеспечения

Для микросхем большой емкости программист T56 отвечает или превышает скорость большинства специальных программистов.

Стабильность и надежность программатора являются наиболее важным.
Отличный программист. Если основной контроллер программиста может работать на более высокой скорости, его стабильность и скорость определяется самой высокой рабочей частотой, поддерживаемой контактами. Чем выше частота, тем лучше анти-помехи., тем прочнее и надежнее.

T56 pin протестирован с частотой до 70 МГц. Рабочая частота pin более чем в 3 раза больше, чем у многих похожих программистов. Это основная причина, по которой T56 может работать надежно на очень высокой скорости для высокоскоростных чипов большой емкости.

С другой стороны, можно также сказать, что скорость программатора также является проявлением надежности программатора.

T56 почти достигает предельной скорости передачи USB2.0 (HS 480 МГц) при чтении микросхемы большой емкости EMMC.

5.Поддержка высокого напряжения, самое высокое напряжение достигает 25,0 в

Программатор T56 устраняет несоответствие между высоковольтным и высокочастотным контактами.
Он поддерживает высокоскоростное и высоковольтное программирование.

Вы можете непосредственно запрограммировать много серий 27C и MCU, которые требуют высокого напряжения VCC (6,5 в) и VPP (12-25 в)

6.Высокоскоростное Программирование SPI NAND FLASH

 SPI NAND Flash имеет широкий спектр приложений для мобильных устройств, телеприставок, карт данных, телевизоров и т. Д. Он совместим с флеш-контактами различной емкости и использует меньшую упаковку (обычно WSON8)

Функция SPI NAND:

Поддержка OTP программирования

Поддержка внутренней функции включения/выключения ECC

Поддержка UID (уникальная подпись) чтение

Поддержка нескольких операции с файлами

Поддержка NAND параметров пользовательской функции, (новые чипы могут быть добавлены пользовательскими параметрами)

Резервный пользовательский интерфейс обеспечивает бесплатную техническую поддержку для неправильного управления блоками и ECC Алгоритм. Мы можем настроить в соответствии с требованиями пользователя.

Скорость программирования регулируется.

Поддержка режима QUAD X4 или SPI X1.

Поддержка программирования ISP в режиме X1 (ISP достигает 4 м байт/сек).

SPI NAND-это, как правило, чип емкостью 1-4 Гб. Для чтения и записи полных данных чипа 1 Гб, T56 нужно всего 12s + 13s = 25 секунд.
Более чем в 10 раз выше скорость некоторых похожих продуктов.
(Высокоскоростное Программирование без использования специального адаптера)

Ожидание очень неудобно, T56 может значительно уменьшить время ожидания

 Программирование MT29F2G01ABAFD с полными данными. Только 27S + 31S
7. Высокоскоростное Программирование Параллельный NAND флэш-память

Функции параллельных NAND для параллельных:

Поддержка OTP программирования

Автоматическая индентификация поддерживается стандартом ONFI

Поддержка UID (уникальная подпись) чтение

Поддержка нескольких операции с файлами

Поддержка NAND параметров пользовательской функции, (новые чипы могут быть добавлены пользовательскими параметрами)

Резервный пользовательский интерфейс обеспечивает бесплатную техническую поддержку для неправильного управления блоками и ECC. Мы можем настроить в соответствии с требованиями пользователя.

Программируемые часы настраиваются.

Параллельная емкость NAND может достигать более 256 ГБ, а максимальная скорость T56 может достигать в 2-5 раз скорости некоторых подобных продуктов.

Ожидание очень неудобно, T56 может значительно уменьшить время ожидания



8. Специальная функция программирования EMMC

(1). Большинство функций программатора EMMC, который может выполнять одну клавишу массового производства на EMMC
(Также может быть запрограммирован с 4 машинами в одном компьютере)
Загрузка файлов проекта, загрузка всех параметров сразу и непосредственно программирование.
Скорость чтения и записи до 12 МБ/с.-45 МБ/с.

(2). Встраиваемая мультимедийная карта памяти функция введение

2,1: функция анализа: Анализ содержания оригинального чипа и отображение следующих результатов:

Дисплей производства чипов информация
Визуальное отображение использования чипа до 8 разделов
Каждый раздел показывает, защищен ли он от записи, может быть прочитан, может быть перезаписан или удален
Показывает, является ли весь чип временно или постоянно защищен от записи
Показать, защищен ли чип паролем
Показать ли Чип использует 32-битный безопасности код проверки подлинности, чтобы написать в RPMB.
Показать другие важные параметры ECSD/CSD/CID

Вы также можете прочесть файл ECSD / CSD / CID в этом программаторе для ввода анализа нагрузки
Может также выполнить общий анализ на ECSD файлы, читаемые другими прогами

2,2: функции чтения/записи (все функции могут быть завершены одной клавишей)

Чтение CID / CSD / ECSD.
Полная защита для временной записи до программирования
Очистите временные группы защиты записи перед программированием
Удалить чип перед программированием
Проверьте чип перед программированием
Программирование 32-битный ключа проверки подлинности
Выполнять чип Проверки пароля
Partiton конфиг
Чтение и программирование на BOOT1
Чтение и программирование на BOOT2
Чтение и программирование на RPMB
Чтение и программирование на GP1
Чтение и программирование на GP2
Чтение и программирование на GP3
Чтение и программирование на GP4
Чтение и программирование пользовательских данных (Пользовательская область)
Установка временных групп защиты от записи
Установка постоянных групп защиты от записи
Установка паролей (или Сброс паролей)
Программирование ECSD
Программирование газированные безалкогольные напитки
Автоматически проверяет все вышеуказанные операции после программирования

(3) . ISP функция программирования в цепи

3,1 ультра-высокая стабильность ISP программирование в цепи, длина провода может быть до 25 см, рабочая частота 25 МГц, надежная работа,
Если длина в пределах 10 см, она может работать на частоте 40-50 МГц.
3,2 ISP также может использовать 4-битный режим, скорость работы увеличивается до 4 раз

(4) . Встраиваемая мультимедийная карта памяти других функций

1. Рабочая частота и рабочее напряжение EMMC можно регулировать вручную.
2. Данные о пользовательской области можно читать и записывать в несколько файлов.
3. Если есть пароль При стирании, будет делать Force Erase
4. Пароль может использовать обычный пароль или зашифрованный пароль SHA1
5. Значение ECSD / CSD может быть загружено из ECSD_CSD файла или вручную установлен пользователем
6. Не обращайте внимания на ошибки CRC данных во время операции чтения
7. Дополнительная автоматическая проверка после считывания операции завершена.
8. Информация об устройстве включает в себя pin-карту высокой четкости и проводку ISP
9. EMMC имеет отображение скорости в реальном времени во время операций чтения и записи, и конечная средняя скорость отображения

(5). Адаптер EMMC и подключение ISP

BGA153/169


EMMC ISP 4 бита или 1 бит



9. Высокоскоростное Программирование параллельной серии NOR Flash 28/29

 T56 может поддерживать до 2 Гб емкости параллельного или флэш-28/29. И используйте один адаптер tsop56.

Обычные 48-pin программист поддерживает только до 256Mb. И нуждаются в 4 различных адаптеры для сим-карт.

Пример: S29GL128P11TFI01


10. VGA_HDMI ISP и инструменты
Для получения подробной информации о способе работы см. Раздел 7 в руководстве пользователя
Через адаптер VGA_HDMI или интерфейс ISP

Поддержка EDID программирования

Поддержка печати ТВ последовательного порта

Поддержка ТВ или ЖК-устройства чтения параметров

Поддержка HDMI VGA Видео тест

Поддержка 25FLASH через VGA или HDMI порт для программирования ISP

Поддержка VGA_HDMI автоматическое распознавание

Общая схема электропроводки



11. DЦифровая логическая интегральная схема тестирования

 Для получения подробной информации о способе работы см. Раздел 9 в руководстве пользователя

Upport 54/74 CD4xxx серия Цифровой интегральной цепи тест, VCC напряжение Регулируемый

Автоматически определяет логическая микросхема

Опеределяемый пользователем тест Вектор Настольная лампа

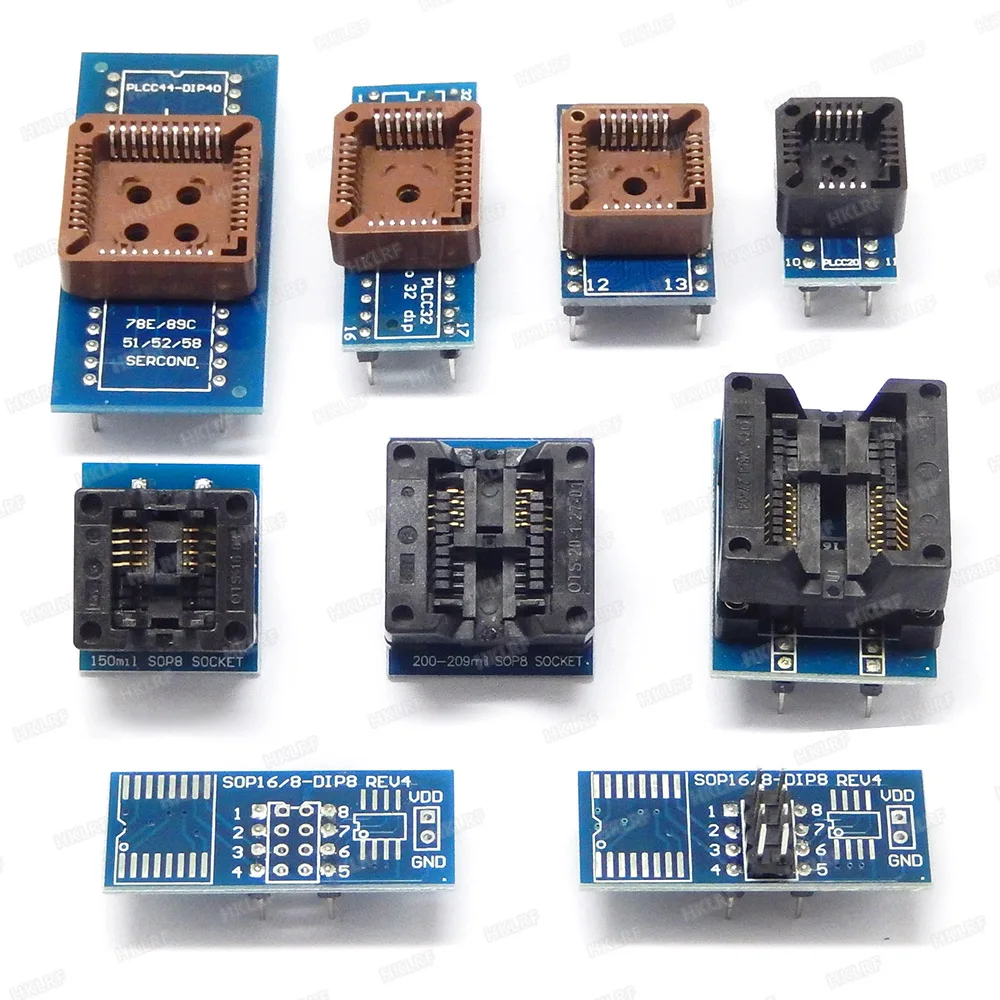

12. Иллюстрация других адаптеров, используемых программатором

XGecu T56 программатор является 56-контактным полноприводным программатором, который является общим для всех чипов в одной упаковке в пределах 56 контактов. Каждый адаптер имеет четкую подсказку в программном обеспечении, Функция проверки контактов расположена к контактному номеру чипа

TSOP32/TSOP40/TSOP48 Для всех ИС

TSOP32/TSOP40/TSOP48/TSOP56 Для всех ИС


PLCC32

PLCC44

TQFP44


BGA48


BGA63


BGA64


SOP44


TQFP32

---
