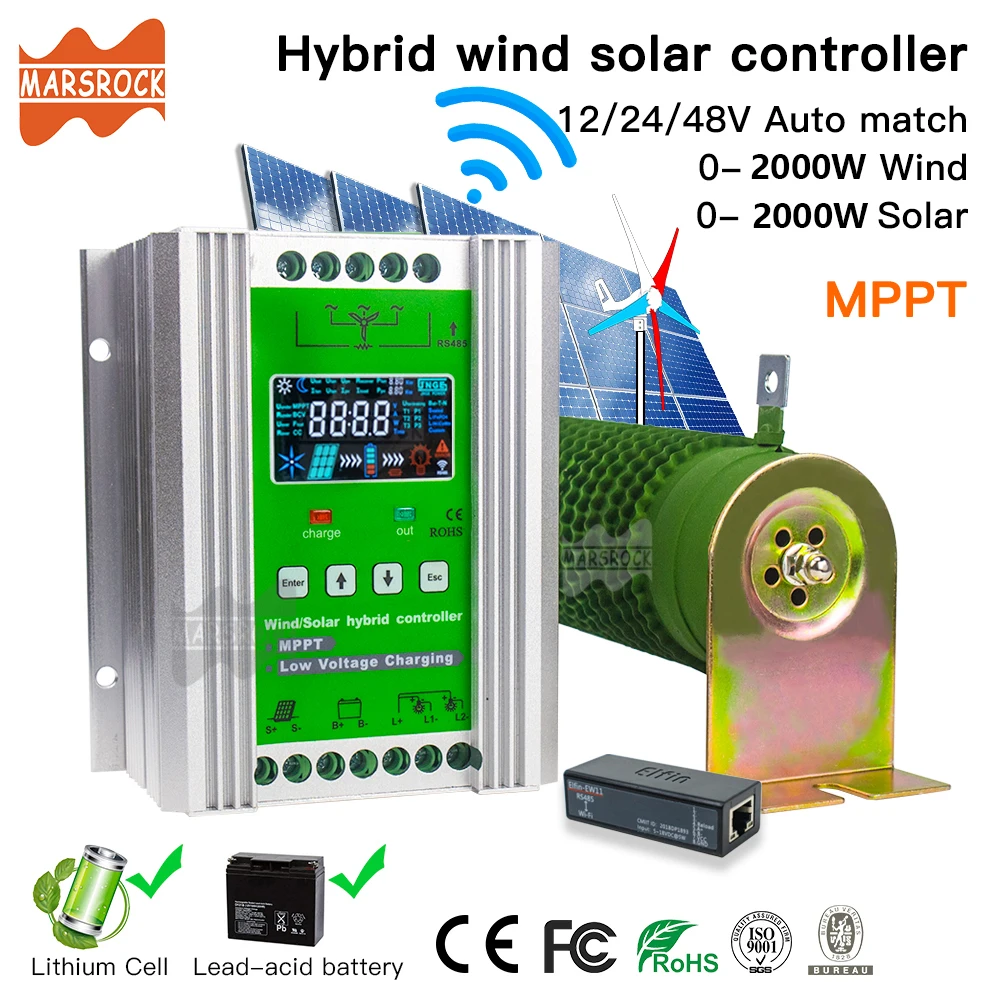

Гибридный контроллер заряда 4000 Вт 12 В 24 48 автоматическое совпадение MPPT Зарядка

Гибридный контроллер заряда 4000 Вт 12 В 24 48 автоматическое совпадение MPPT Зарядка

Сопутствующие товары:

Видео продукта:

Этот тип регулятор 12/24/48V система Напряжение автоматически реорганизовать система Напряжение зависит от вашего банка батареи, например, в том случае, если ваш банк батареи составляет 24В, затем напряжение вашей системы составляет 24 В, таким же образом, номинальное напряжение нагрузки постоянного тока-24 В.

Ниже приводится соответствующая рекомендация для этих различных систем напряжения:

12V батарея банк: 12V ветряной генератор + 18V ВМП массива солнечной панели

24V батарея банк: 24V ветряной генератор + 36В ВМП массива солнечной панели

48V батарея банк: 48В Ветрогенератор + 72V ВМП массива солнечной панели

Ниже уточняются модели гибридного контроллера:

Например. 2000W100

Означает 1000 Вт ветер + 1000 Вт солнечная энергия

Означает, что система может поддерживать Макс 1000 Вт ветрогенератор и 1000 Вт солнечной панели.

Если вам нужен последний лист параметров, пожалуйста, поделитесь с нами своей электронной почтой, мы отправим вам.

* Примечание 1:Для нашего гибридного контроллера класса люкс по умолчанию используется свинцово-кислотная батарея, вы можете войти в интерфейс настройки типа батареи летучей мыши T-N, чтобы изменить его.

* Примечание 2:Для нашего Комплектация Deluxe гибридный контроллер, у нас есть две системы версия напряжения, 12/24V или 12/24/48V автоматически преобразования *.

Основные характеристики продукта.

1. Системный параметр

Модель

1200W60

1400W8060

1600W80

2000W100

2400W120

3000W150

4000W200

Номинальное напряжение системы

12 вольт постоянного тока (9V-16VDC)

24 вольт постоянного тока (18V-32VDC)

48V(42V-60VDC)

Солнечный модуль

ЛОС

27,6 в

55,2 в

105 в

Vmp

> Vbat + 1V

> Vbat + 1V

> Vbat + 1V

Imp

25А

40А

25А

33A

20А

25А

33A

Работоспособная мощность

0 Вт ~ 300 Вт

0 Вт ~ 500 Вт

0 Вт ~ 600 Вт

0 Вт ~ 800 Вт

0 Вт ~ 1000 Вт

0 Вт ~ 1200 Вт

0 Вт ~ 1500 Вт

Ветряная турбина

Номинальное напряжение

12VAC(20.8VDC)

24VAC(41.6VDC)

48VAC(83.1VDC)

Номинальный ток

25А

40А

25А

33A

20А

25А

33A

Работоспособная мощность

0 Вт ~ 300 Вт

0 Вт ~ 500 Вт

0 Вт ~ 600 Вт

0 Вт ~ 800 Вт

0 Вт ~ 1000 Вт

0 Вт ~ 1200 Вт

0 Вт ~ 1500 Вт

Батарея

Максимальная зарядка

30A

30A

33A

Специальное примечание: ниже приведены оптимальные настройки параметров, пожалуйста, не изменяйте

Uunder

Перенапряжение разряда

10,8 В

21,6 в

43,2 в

Под

Возврат при разрядке

13,1 в

26,2 в

52,4 в

Uover

Перенапряжение заряда

15,5 V

31,0 в

62,0 в

Ровер

Возврат заряда

15,0 в

30,0 в

60,0 в

BCV

Увеличение заряда

14,4 В

28,8 в

57,6 в

Поплавок

Плавающий заряд

13,8 В

27,6 в

55,2 в

Ufanторможение

Ветронепроницаемое напряжение

25,6 В

51,2 в

102,4 в

Нагрузка постоянного тока

Выходная мощность

0 Вт ~ 180 Вт
(В одну сторону)

0 Вт ~ 700 Вт
(В одну сторону)

0 Вт ~ 1400 Вт
(В одну сторону)

Номинальное напряжение

12VDC

24VDC

48VDC

Максимальный ток

30A(15A * 2)

60A(30A * 2)

60A(30A * 2)

Эффективность преобразования

Alibaba 98%

Режим работы

Режим уличного освещения по умолчанию

Защита окружающей среды

Температура

1) работа:-20℃ ~50℃; 2) Хранение:-30℃ ~70℃

Влажность (°C)

10% ~ 90% без конденсации

Степень защиты

IP30

Вес

G.W

3,8 кг

4.2кг

4.7кг

Размеры

Упаковка

Примечание: данная модель поддерживает восстановление одной кнопки. Операция шаг: на главном интерфейсе ЖК-дисплея контроллера сначала нажмите клавишу ESC, затем нажмите клавишу вниз и, наконец, нажмите клавишу ESC снова.

2. Параметры батареи

Модель

1200W60, 1400W8060

1600W80

2000W100
2400W120

3000W150
4000W200

Напряжение системы

12 В
(9V-16VDC)

12 В
(9V-16VDC)

24 В
(18V-32VDC)

48 В
(42V-60VDC)

Специальное примечание: ниже приведены оптимальные настройки параметров, пожалуйста, не изменяйте

Свинцово-кислотная батарея

Перенапряжение

13~17V

15,5 V

26~34 в

52~68 в

Возврат перезаряда

13~17V

15 в

26~34 в

52~68 в

Увеличение заряда

9~15 в

14,4 В

18~30 в

36~60 в

Плавающий заряд

9~15 в

13,8 В

18~30 в

36~60 в

Пониженное напряжение

7~13 в

10,8 В

14~26V

28~52 в

Возврат низкого напряжения

9~15 в

13,1 в

18~30 в

36~60 в

Тройной литиевый аккумулятор

Напряжение по умолчанию

11,1 В
Серебристо-серый (3 х 3,7 V)

11,1 В
Серебристо-серый (3 х 3,7 V)

22,2 в
(6*3,7 V)

44,4 в
(12*3,7 V)

Перенапряжение

10,5~15 в

13,5 V

21~30 в

42~60 в

Возврат перезаряда

10,5~15 в

12,6 V

21~30 в

42~60 в

Увеличение зарядки

10,5~15 в

12,4 в

21~30 в

42~60 в

Плавающий заряд

6~13,5 V

12,0 в

12~27 в

24~54 в

Пониженное напряжение

6~13,5 V

9,3 В

12~27 в

24~54 в

Возврат низкого напряжения

6~13,5 V

10,5 V

12~27 в

24~54 в

Регулируемая Батарея Кол-во

3~4 шт.

3 шт.

6~8 шт.

14~18 шт.

Литий-железо фосфат

Напряжение по умолчанию

9,6 в
Серебристо-серый (3 х 3,2 V)

9,6 в
Серебристо-серый (3 х 3,2 V)

19,2 в
(6*3,2 V)

38,4 в
(12*3,2 V)

Перенапряжение

9~12 В

11,7 V

18~24 В

36~48 В

Возврат перезаряда

9~12 В

11,1 В

18~24 В

36~48 В

Увеличение зарядки

9~12 В

10,8 В

18~24 В

36~48 В

Плавающий заряд

9~12 В

10,2 В

18~24 В

36~48 В

Пониженное напряжение

6~12 В

8,4 в

12~24 В

24~48 В

Возврат низкого напряжения

6~12 В

9,6 в

12~24 В

24~48 В

Регулируемая Батарея Кол-во

3~4 шт.

3 шт.

6~8 шт.

14~18 шт.

Примечание:Эта модель поддерживает восстановление одной кнопки. Операция шаг: на главном интерфейсе ЖК-дисплея контроллера сначала нажмите клавишу ESC, затем нажмите клавишу вниз и, наконец, нажмите клавишу ESC снова.

Сертификаты продукта:

Вопросы и ответы

1. Почему стоит выбрать MARS ROCK в качестве поставщика продукции?

(1) Mars Rock-известный бренд на мировом рынке в новом энергетическом бизнесе. Мы имеем сильные R & D технические команды и Профессиональные производственные линии;

(2) Mars Rock-производитель, специализирующийся на производстве контроллеров из Китая. Он имеет полную систему управления качеством и преимущества контроля затрат;

(3) Mars Rock-лидер в области международной электронной торговли. После многих лет работы Mars Rock завершила процесс интеграции цепочки поставок и создала зарубежные склады в нескольких странах, таких как США, Канада, Мексика, Бразилия, Великобритания, Испания, И России, Польши. Местная доставка может быть осуществлена быстро;

(4) Mars Rock создала команды по продажам и послепродажному обслуживанию в нескольких странах, которые могут обеспечить предпродажное руководство и послепродажное обслуживание на местном языке;

(5) с того момента, как Mars Rock стала золотым членом AL ABABA в 2007 году, она завоевала похвалы от все большего числа клиентов по всему миру за профессионализм, ответственное отношение и высокое качество.

2. Как подключить эти 3 клеммы контроллера к моим проводам вывода Ветра?

(1) к ветровой турбине переменного тока любой из трех проводов от ветровой турбины может быть подключен к любому терминалу ветра на вашем контроллере. Для них не электрод;

(2) выход ветра постоянного тока-2 провода (положительный отрицательный), вы можете подключить их к любым клеммам ветра на вашем контроллере.

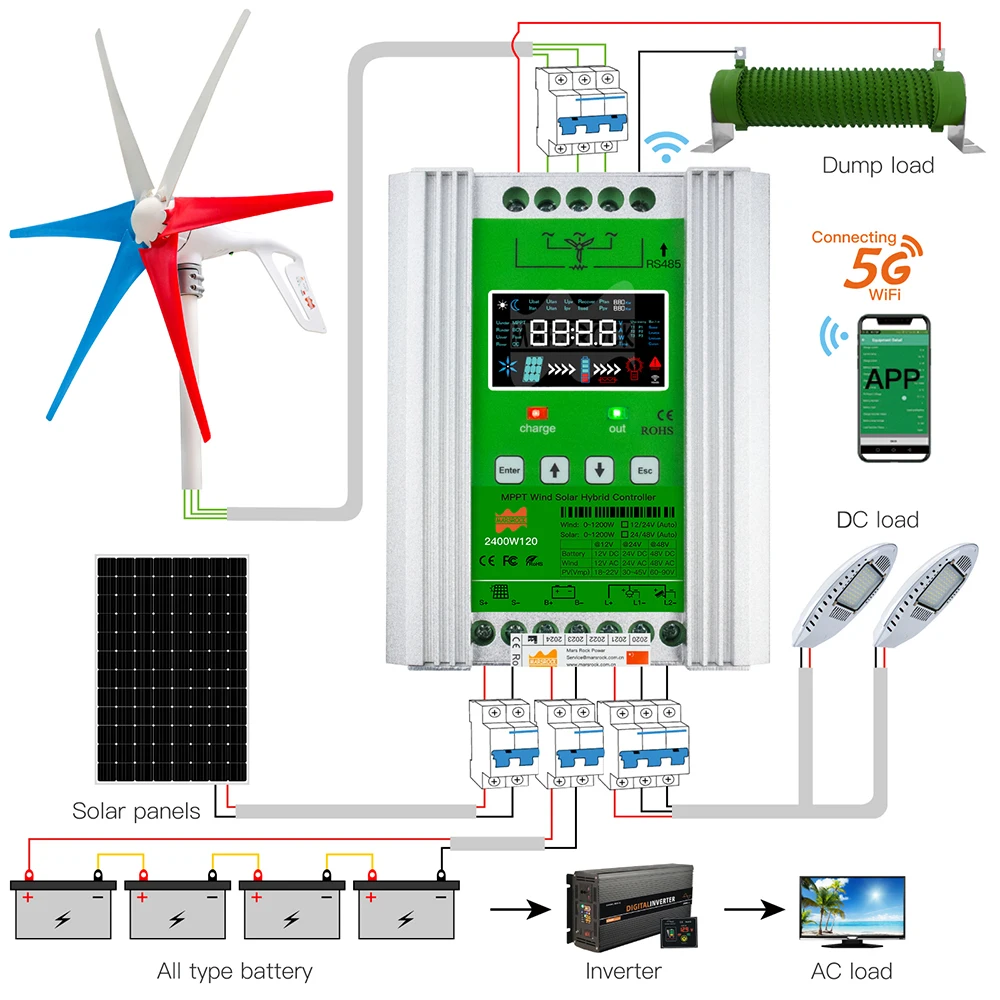

3. Сколько способов подключения можно выбрать при использовании этого контроллера?

Для ветряной зарядки и зарядки на солнечной батарее, поэтому Пользователь может выбрать любой из следующих способов подключения:

(1) только подключите ветряной генератор для зарядки батареи;

(2) Подключите солнечную батарею только для зарядки аккумулятора;

(3) Подключите ветряную турбину и солнечную энергию для создания гибридной ветровой солнечной системы для зарядки аккумулятора.

4. Могу ли я подключить только ветряную турбину в качестве генератора для зарядки аккумулятора, когда я получу свой контроллер?

Да, вы можете это сделать. Но для основной цели таких дизайнов контроллеров для зарядки оборудования с низким энергопотреблением, таких как: уличные фонари и мониторинг и т. д. поэтому создание гибридной ветровой солнечной системы может получить лучшую гарантию зарядки. Поскольку большая часть ветряных турбин с низким энергопотреблением устанавливается в жилом помещении или близко к нему, эффективность генерации ветра не высока из-за низкой скорости ветра и короткого рабочего времени.

5. Как подключить мою систему, когда я получу этот контроллер?

Мы настоятельно рекомендуем пользователю установить воздушный переключатель между входом или выходом постоянного и переменного тока. Затем включите выключатель/воздушный выключатель в этом заказе:

(1) сначала включите выключатель между батареей и контроллером;

(2) второе включение выключателя между ветром и контроллером;

(3) Третье включение выключателя между нагрузкой постоянного тока и контроллером;

(4) окончательное включение выключателя между солнечной батареей и контроллером.

Примечание: Если вы хотите выключить систему, пожалуйста, выполните обратный заказ, как указано выше.

6. Нужно ли мне установить дополнительный светильник, защищающий мою систему питания?

Да, это лучший способ установить дополнительный защищающий светильник.

7. Как работает контроллер, когда скорость ветра слишком быстрая?

(1) для выходного напряжения или тока от ветрогенератора, который находится за пределами диапазона безопасности, контроллер автоматически включит тормоз и постепенно замедлит. Между тем, сброс нагрузки начнет потреблять избыточный ток немедленно.

(2) Но при сильной штормовой погоде, такой как ураган, тайфун, настоятельно рекомендуется немедленно положить ветряную турбину.

8. Как создать гибридную ветряную солнечную систему напряжения, 12 В, 24 В, 48 В, какой из них лучше всего для меня?

(1) системное напряжение эквивалентно напряжению аккумуляторной батареи;

(2) Как только напряжение батареи разработано, входное напряжение от генератора ветровой турбины и солнечных модулей должно быть согласовано в соответствии со спецификациями в таблице параметров;

(3) таким образом, пользователи не могут просто подумать, что более низкое напряжение, может получить более большой ток зарядки, но не обращайте внимания на то, что чрезмерный ток превысил Рабочий диапазон контроллера или батареи, чтобы повредить контроллер или аккумулятор.

9. Почему ветровая часть разработана в MPPT, но солнечная часть разработана в PWM?

(1) для зарядки ветряных турбин используется технология booster MPPT, которая обеспечивает низкую скорость ветра, электричество ветряной турбины все еще может использоваться;

(2) Высокая скорость ветра или ветряная турбина выходит за рамки аккумулятора и поглощения нагрузки, контроллер немедленно запустил функцию бесступенчатой разгрузки, система защиты оборудования.

(3) Солнечная зарядка с использованием технологии MOS tube PWM, что делает потребление энергии контроллера небольшим, система более стабильна.

10. Когда ветрогенератор подключен к контроллеру, почему его скорость работы сразу становится очень медленной?

(1) аккумулятор достигает плавающего напряжения;

(2) Номинальное выходное напряжение ветрогенератора намного выше, чем батарея, потому что скорость ветрогенератора пропорциональна выходному напряжению, И напряжение затягивается батареей, поэтому скорость будет очень низкой;

(3) Сброс нагрузки MOS был сгорел из-за неправильной работы.

11. Почему ветряная генераторная свалка нагрузки, когда контроллер отображает небольшой ток?

Контроллер защищает всю систему, обнаруживая напряжение батареи, зарядный ток и температуру и так далее. Когда аккумулятор достигнет плавающего напряжения заряда или высокой температуры, ветряной генератор будет сбрасывать нагрузку, независимо от того, сколько зарядный ток.

12. Почему на ЖК-экране нет заряда, но ветер работает или солнечная энергия работает?

Только когда входное напряжение солнечных панелей или ветряного генератора выше, чем батарея, то он может зарядить. Но предпосылкой является то, что аккумулятор правильно подключен и не полностью заряжен.

13. Почему ЖК-светильник не поднимается?

Для мощности контроллера поставляется от батареи или солнечной батареи при его работе. Поэтому, пожалуйста, проверьте Солнечный вход или батарею следующим образом:

(1) аккумулятор не подключен к контроллеру, пожалуйста, проверьте соединение аккумулятора и контроллера;

(2) аккумулятор поврежден, пожалуйста, проверьте и Замените аккумулятор;

(3) в хороший солнечный день Солнечный вход работает или нет.

14. Какие виды параметров этого контроллера регулируются пользователем (пилотная версия и делюкс версия)?

(1) все данные были установлены для лучшей зарядки перед упаковкой, поэтому нет необходимости делать какие-либо настройки для герметичной батареи. По умолчанию запечатана батарея;

(2) к литий-ионным батареям пользователю нужно только выбрать соответствующий тип батареи в соответствии с руководством по эксплуатации, поэтому нет необходимости регулировать параметры;

(3) Если профессиональные пользователи должны внести дополнительные настройки параметров для своих характеристик литиевой батареи, поддерживается пилотная версия и роскошная версия.

15. Через ЖК-дисплей, какие данные я могу установить (в классическую версию)?

(1) поплавковое зарядное напряжение.

(2) разгрузочное напряжение ветровой турбины (сброс нагрузки)

16. Какой режим работы разрядной части может быть установлен?

Режим управления светильник, функция контроля времени и т. Д., пользователь может быть настроен в соответствии с требованиями на собственной комбинации.

17. Как пользователь, как выбрать один правильный контроллер MPPT из этих четырех версий контроллера?

(1) классическая версия

● Эта версия является наиболее экономичным и классическим контроллером с самым большим объемом продаж в самое долгое время продажи;

● Функция полной защиты с ЖК-дисплеем позволяет легко просматривать данные, но не регулируется пользователем. Поэтому он подходит для большинства обычных пользователей;

● Подходит только для герметичных (свинцово-кислотных) и гелевых батарей.

(2) для пилотной версии

● Наследуют все преимущества контроллера классической версии;

● Поддержка литиевой батареи (тройной и фосфат железа) и пользовательский набор собственных данных.

(3) в роскошную версию

● Наследуют все преимущества контроллера пилотной версии;

● Поддержка 48V напряжение системы;

● Максимальная мощность доступна соответственно: ветер 1500 Вт, Солнечная 1500 Вт;

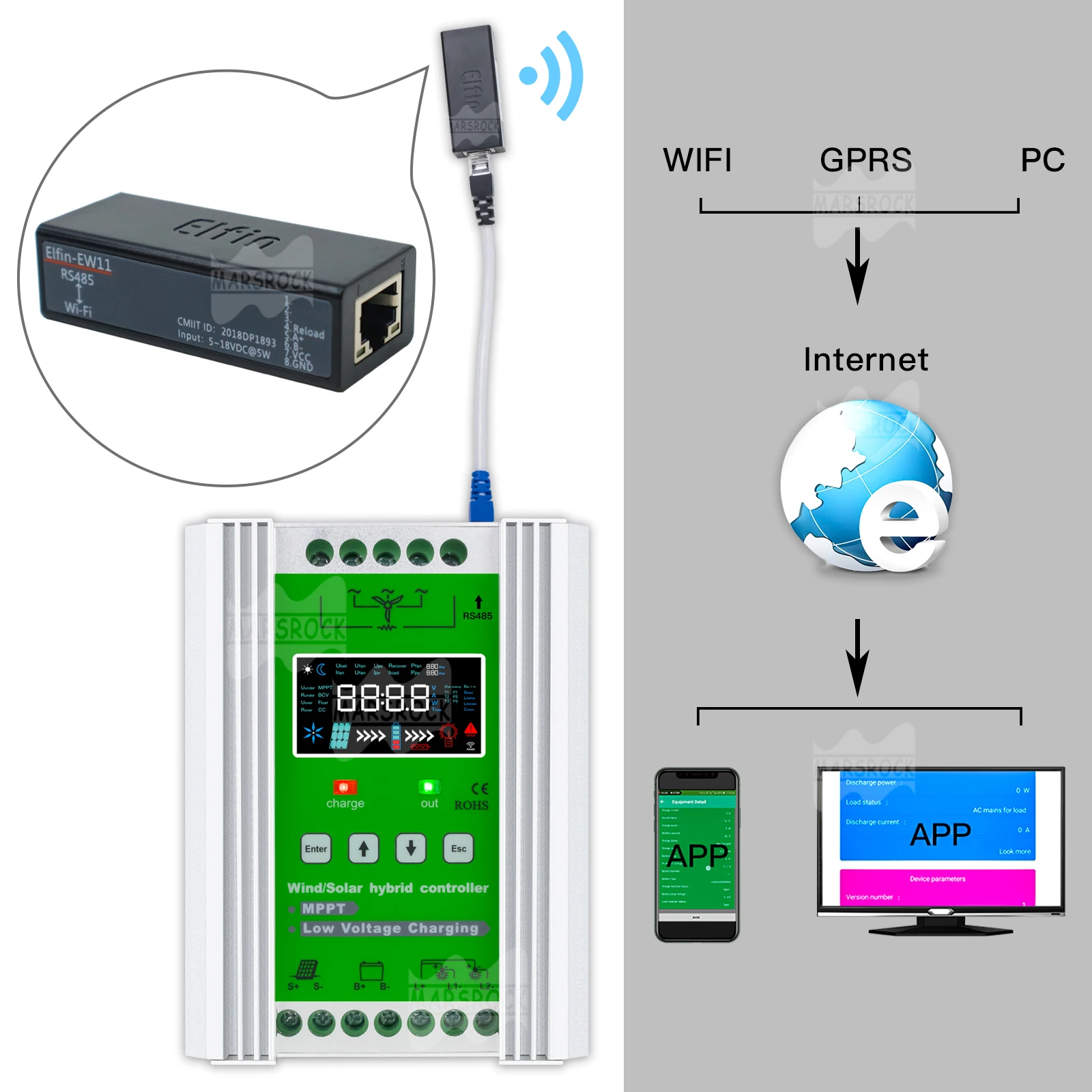

● Опциональная Функция Wi-Fi для проверки всех данных на мобильном телефоне или ПК через приложение.

(4) к черной вихревой версии

● Основные компоненты используют известные бренды, такие как Япония,

● Германия и Соединенные Штаты, поэтому качество является лучшим и производительность является наиболее стабильной;

● Может быть выбрано напряжение системы 12 В, 24 В, 48;

● Максимальная мощность доступна соответственно: ветер 1500 Вт, Солнечная 1 500 Вт;

● Подходит только для герметичных (свинцово-кислотных) и гелевых батарей.
