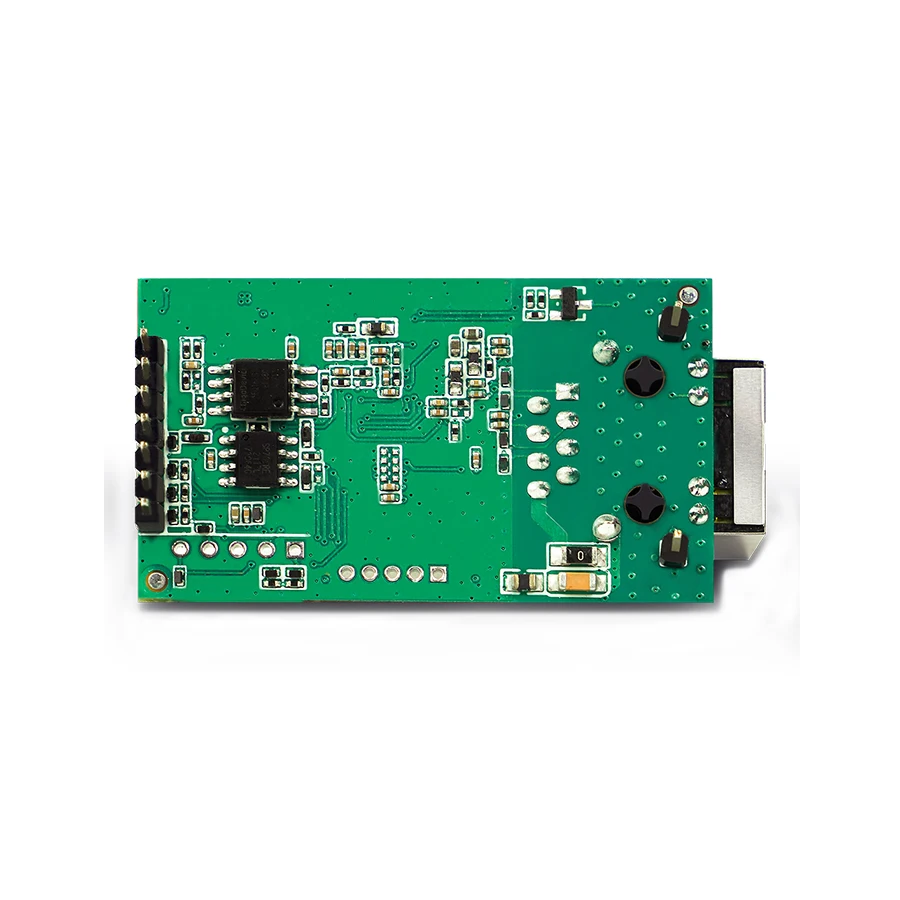

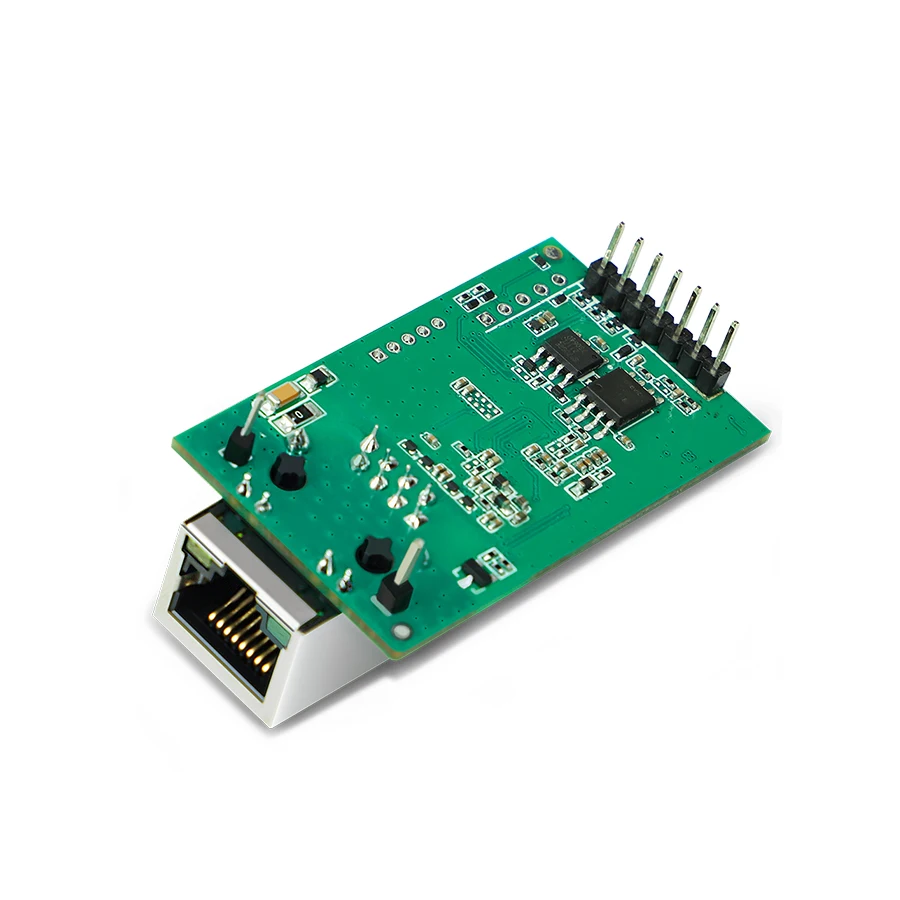

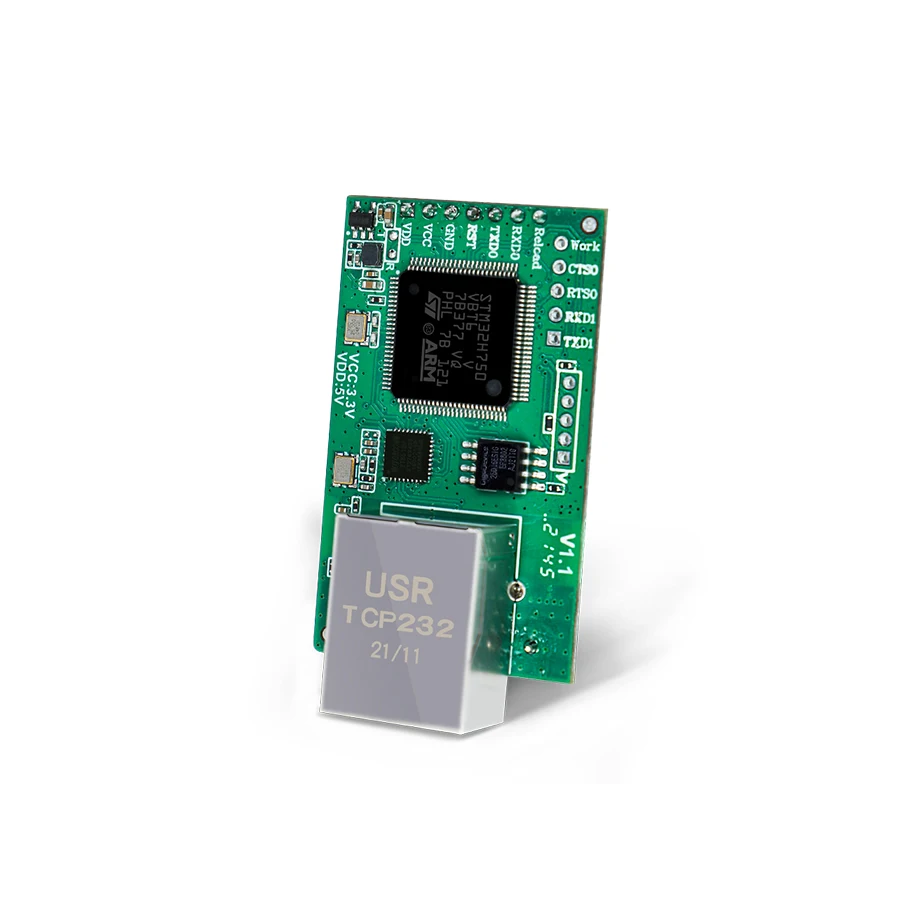

USR-TCP232-E2 Pin Тип серийный 2-TTL UART двойной в Ethernet преобразователь модуль поддержка Modbus

USR-TCP232-E2 Pin Тип серийный 2-TTL UART двойной в Ethernet преобразователь модуль поддержка Modbus

USR-TCP232-E2-это двойной модуль преобразователя UART в Ethernet, промышленный дизайн, встроенный полностью оптимизированный стек протоколов TCP/IP, стабильный и надежный; Поддержка виртуального последовательного порта VCOM; Поддержка разрешения DNS доменного имени, поддерживающий механизм, аппаратный сторож.

● Поддержка TCP сервера, TCP клиента и UDP, HTTP режимы работы
● Поддержка RS-485 включения ПИН-кода внешнего RS-485-трансивера
● Поддержка управления потоком CTS/RTS, XON/XOFF
● Авто-Auto MDI/MDIX,RJ45 порт с 10/100 Мбит/с
● Гибкий пакет данных для последовательного интерфейса
● Поддержка DHCP для настройки ip-адреса и других параметров конфигурации сети
● Поддержка DNS для удаленного сервера поиска доменного имени
● Поддержка Modbus RTU в Modbus TCP/UDP
● Поддержка Modbus по TCP/UDP
● Поддержка трех методов конфигурации: serial AT command, программное обеспечение ПК и веб-страница
● Поддержка обновления локальной прошивки по ПК
● Поддержка «Keep-Alive», чтобы гарантировать TCP соединение
● Поддержка авторизации пароля пользователя для обеспечения безопасности
● Диапазон промышленных температур (-40 ℃ ~ + 85 ℃)

E2 может осуществлять двустороннюю передачу данных между TTL UART и Ethernet,
Два порта UART работают независимо одновременно, без взаимного влияния.

E2 поддерживает пять рабочих режимов: TCP клиент, TCP сервер, UDP клиент,
UDP сервер и HTTP клиент, которые могут быть гибкими
Выбран в соответствии со сценарием использования.

Встроенная аппаратная Сторожевая, стабильная
Работа в течение 24 часов без простоя.

Параметры могут быть настроены по сетевым сегментам, страница более лаконичная.
Прошивка может быть обновлена непосредственно через встроенную веб-страницу, что удобно и быстро.

Товар

Параметр

Описание

Оборудование

Параметры

Входное напряжение

VCC: 3,0 ~ 3,6 V, (3,3 V рекомендуется)

VDD: 4,75 ~ 5,5 В, (5,0 в рекомендуется)

Входной ток

210mA@3.3V/155mA@5.0V

Размеры

50,5x30,0x23,2 мм (Д * Ш * В)

Инкапсуляция

Инкапсуляция погружения

Рабочая температура

-40 ~ 85 ℃

Температура хранения

-40 ~ 105 ℃

Рабочая влажность

5% ~ 95% RH (без конденсации)

Влажность хранения

5% ~ 95% RH (без конденсации)

Сертификаты

CE/FCC/ROSH

Параметры интерфейса

Спецификации порта Ethernet.

RJ45, 10/100 Мбит/с, auto MDI/MDIX

Порт Ethernet No.

1

Спецификации последовательного порта.

UART TTL 3,3 V

Серийный порт №.

2

Скорость передачи данных

600-1 м (bps)

Бит данных

7, 8

Паритет

Нет, даже, нечетный

Управление потоком

Нет, RTS/CTS, XON/XOFF

RS-485 подтягивающий и тянуть вниз резистор

2.2KΩ

Параметры программного обеспечения

Сетевой протокол

IP/TCP/UDP/DHCP/DNS/HTTP/ARP/ICMP

Режим IP

Статический IP, DHCP

Modbus TCP

Поддержка

Websocket

Поддержка

HTTP клиент

Поддержка

Передача UDP

Поддержка

Настройка пользователя

Утилита настройки, веб-страница, команды

Кэш последовательных пакетов

Динамический пакетный кэш.

Например:

Когда длина пакета составляет 10 байт, последовательный порт может Кэшировать 450 пакетов (4,5 Кб).

Когда длина пакета составляет 1460 байт, последовательный порт может Кэшировать 10 пакетов (14,6 Кб).

Кэш пакетов Ethernet

48 Кбайт
