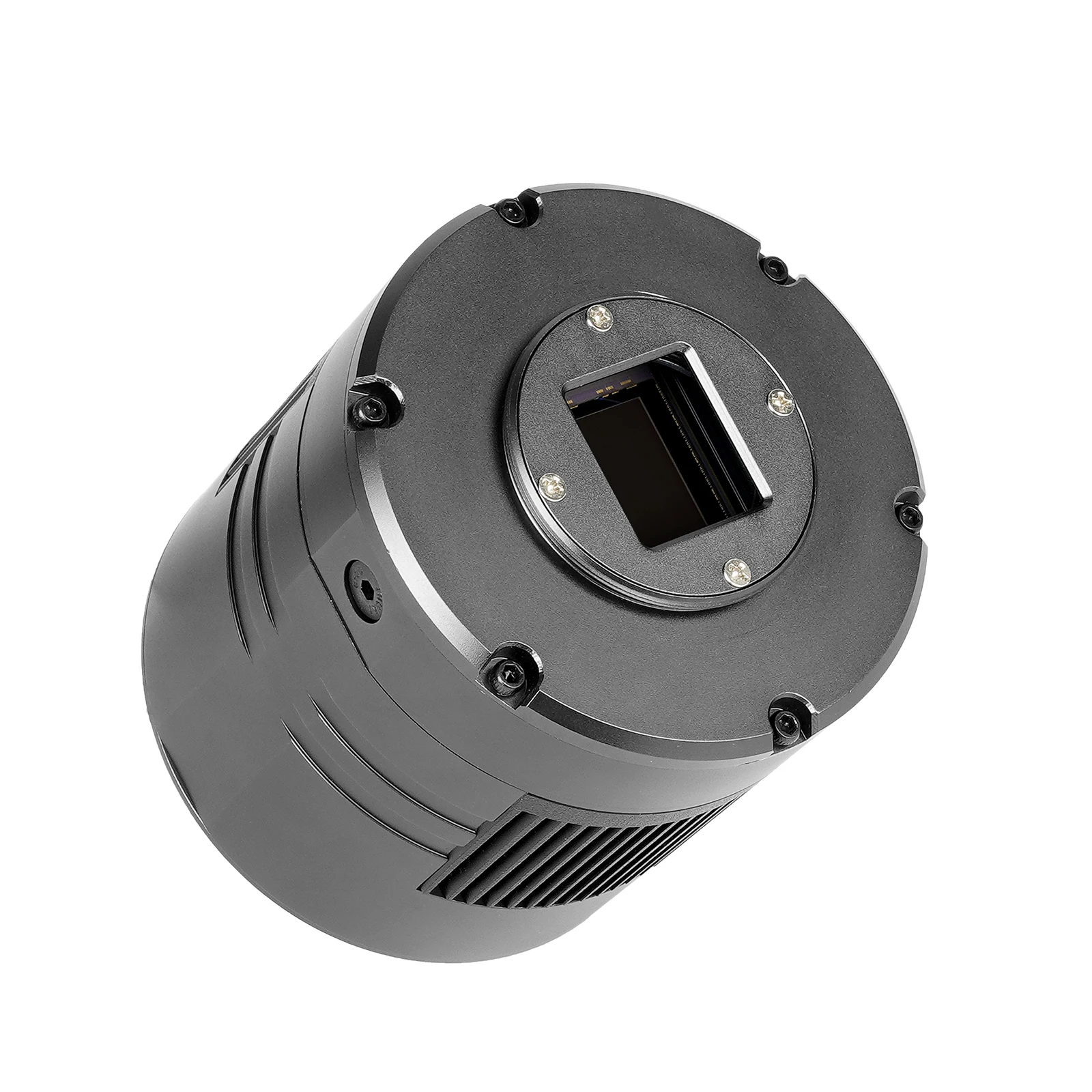

SVBONY SV405CC DSO с охлаждением 11.7Mp CMOS цветная астрономическая камера USB 3 0 для опытной

SVBONY SV405CC DSO с охлаждением 11.7Mp CMOS цветная астрономическая камера USB 3 0 для опытной

Author:Astroterrat(Youtube)

Обзор камеры Svbony SV405CC

//x-bit-astro-imaging.blogspot.com/

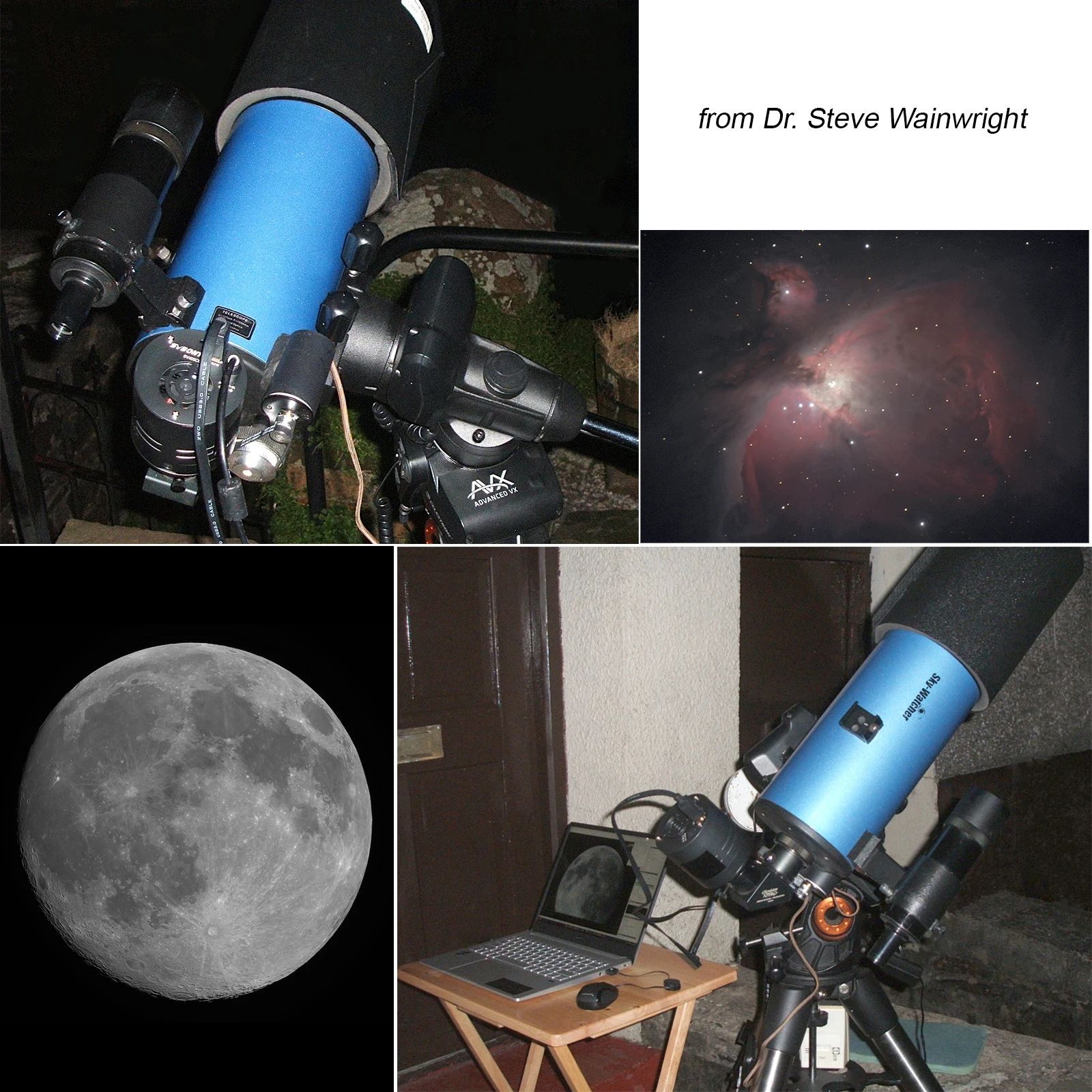

Автор: д-р Стив вайнрайт

SVBONY SV405CC Камера с Охлаждением для DSO 11.7Mp CMOS Цветной с USB 3.0

Cенсор IMX294 CMOS
19.2мм * 13мм 4/3"
ADC 14бит
Разрешение 4144*2822
75% QE
Шум чтения 1.2e
Буфер DDR3 256M
USB 3.0
Full Well 63ke
Кадров в секунду 19
Размер пикселя 4.63мкм
Температура охлаждения 30 ℃

SONY IMX294 Цветной CMOS-сенсор

IMX294, КМОП-матрица с задней подсветкой, использует формат 4/3" с размером пикселя 4,63 мкм и обеспечивает 11,7 мегапикселей для вывода 4144X2822. 14-бит ADC обеспечивает высокий динамический диапазон в 13 остановок и впечатляющую емкость 63ke – full well capacity, помогая уменьшить проблему, например, насыщенного звезды. Все это делает SV405CC идеальным для съемки объектов глубокого неба.

Квантовая Эффективность

Анти-Amp Glow

SV405CC использует технологию подавления свечения усилителя, которая значительно уменьшает свечение усилителя при длительной экспозиции. Изображение с анти-усилителем свечения снято с экспозицией 1000 градусов.
(PS: IMX294 не является датчиком gain с нулевым, и именно технология подавления свечения усилителя камеры помогает значительно уменьшить свечение усилителя.)

TEC Система Охлаждения

Вентилятор и система термоэлектрического охлаждения (TEC) работаются только при подключении камеры к компьютеру, а система охлаждения TEC камеры SV405CC может точно контролировать температуру сенсора. Благодаря двухступенчатому охлаждению TEC, SV405CC может снизить температуру CMOS-сенсора до 30 градусов Цельсия ниже температуры окружающей среды, что позволяет значительно уменьшить темновой ток и шум сенсора даже при длительной экспозиции. Обратите внимание, что для увеличения срока службы, пожалуйста, установите время охлаждения не менее 3 мин.

Низкий уровень шума при считывании в режиме HCG

Встроенный режим HCG, который может эффективно уменьшить шум считывания при высоком коэффициенте усиления, так что камера поддерживает тот же широкий динамический диапазон, что и при низком коэффициенте усиления. Когда коэффициент усиления равен 120, автоматически включается режим HCG, шум считывания составляет всего 1,2 e, а динамический диапазон все еще может достигать уровня, близкого к 14 бит. Настройки параметров также различаются в зависимости от вашей цели съемки. Уменьшите коэффициент усиления, динамический диапазон станет больше, что подходит для длительных экспозиций. Увеличьте коэффициент усиления, шум считывания будет дополнительно уменьшен, что подходит для короткой экспозиции или удачной съемки.

DDR3 Буфер 256M и USB 3.0

SV405CC оснащен интерфейсом передачи данных USB 3.0 и встроенной высокоскоростной памятью DDR3 256 Мб (2Гб) для буферизации данных изображения, что обеспечивает стабильную передачу данных. Это позволяет эффективно снизить эффект свечения усилителя, вызванный низкой скоростью считывания.

Операционная Система

Камера SV405CC работает с системами Windows, Linux, Mac OS, Chrome OS и Raspberry Pi с помощью AstroDMx Capture.
Для системы Windows также поддерживаются Sharpcap, N.I.N.A., TheSkyX и другие программы, запускаемые через платформу ASCOM с помощью драйвера ASCOM.

Поддерживает ROI

Меньшая область интереса (ROI) считывается с сенсора, оставляя масштаб изображения отображаемого объекта неизменным. Разрешите установку произвольных разрешений. Кроме того, это увеличивает fps (кадров в секунду) изображений.

Поддерживает BIN1, BIN2, BIN3, BIN4

Поддержка биннинга 2×2, 3×3, 4×4, которые эффективны для кадрирования и фокусировки объектов. Большие пиксели собирают свет гораздо быстрее, поэтому камера более чувствительна и позволяет выявлять слабые туманности и галактики на коротких экспозициях.

Подходит для 1.25", 2", M42, M48

Резьба SV405CC - M42*0,75. Адаптер и кольцо также входят в комплект поставки, чтобы сделать камеру подходящей для стандартных 1.25", 2" M42 и M48.

AR Покрытие; Анодированный корпус из алюминиевого сплава с ЧПУ; Хорошо защищен

Обеспечивает лучший визуальный эффект и значительно улучшает качество изображения
Доступно для использования в суровых условиях и продлевает срок службы

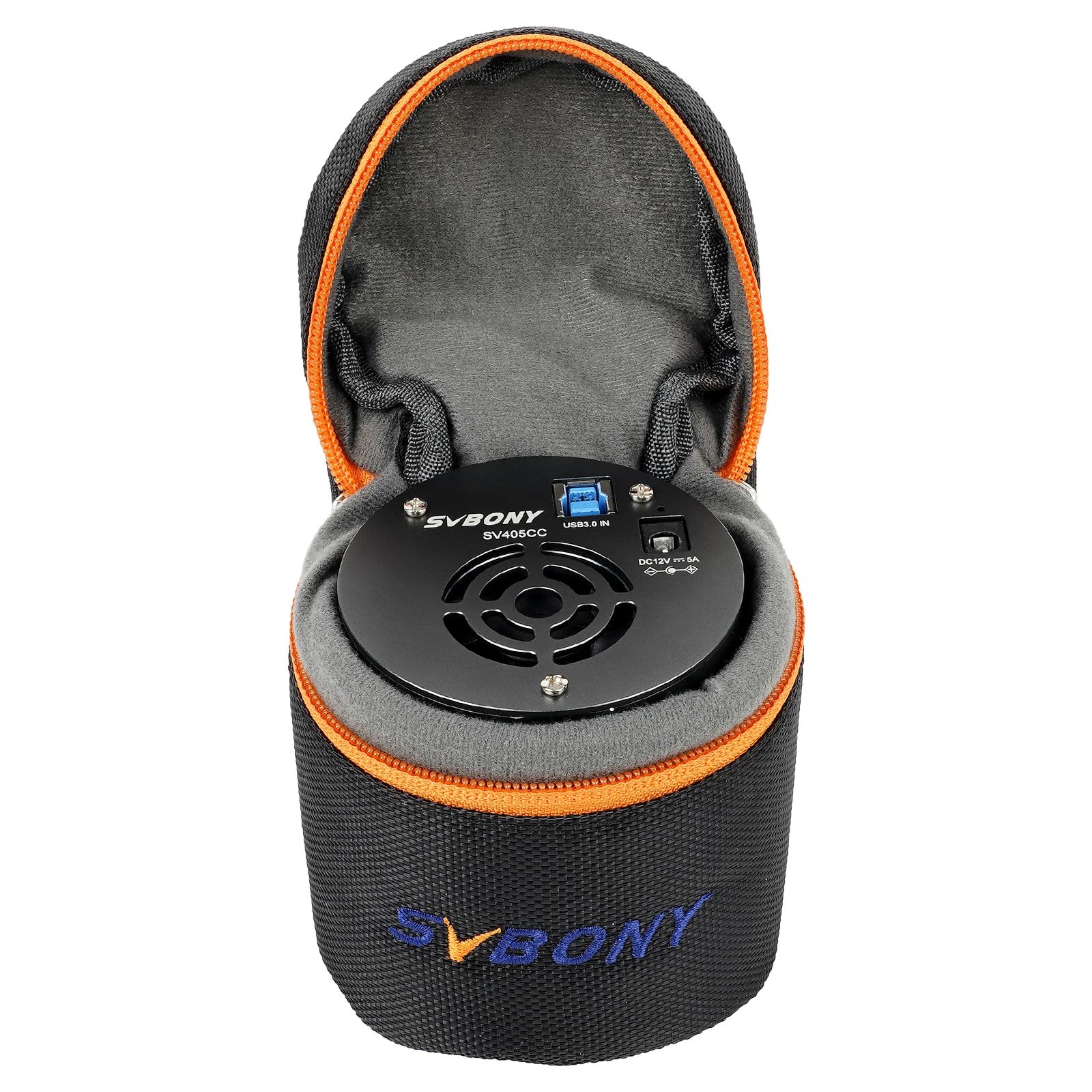

Поставляется с толстой сумкой для камеры

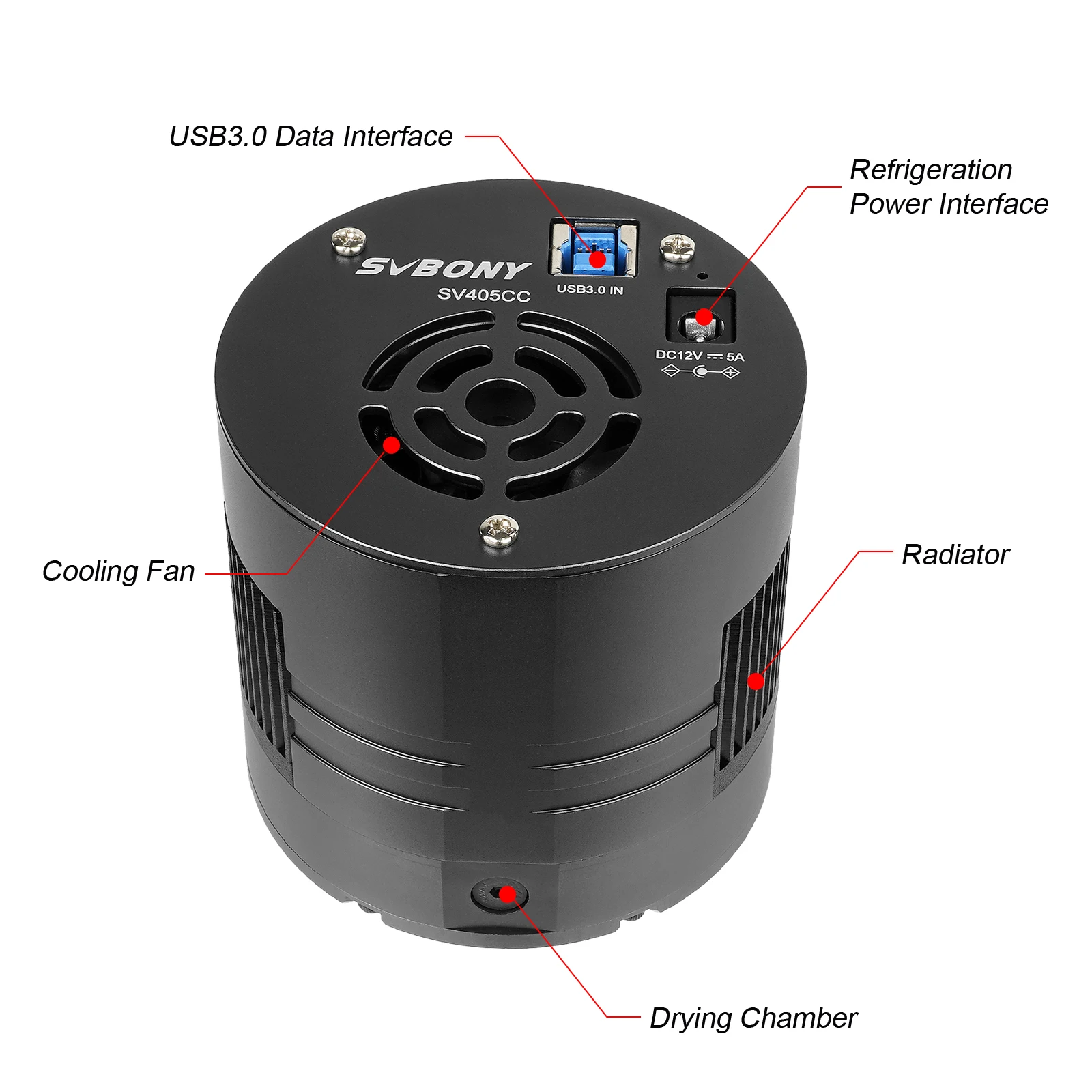

Введение в внешний вид Камеры

Интерфейс передачи данных USB3.0
Интерфейс охлаждения электропитания
Охлаждающий вентилятор
Защита и герметизация окон (покрытие AR)
Радиатор
Сушильная камера

Схема подключения аксессуаров

Схема подключения внешнего устройства

Usb-кабель
Направляющая камера
Направляющая труба
Основная камера для визуализации
Основная область изображения
Авто Guider порт
Автомобильный направляющий кабель
Крепление

Характеристики:

Модель: SV405CC
Сенсор: SONY IMX294 CMOS
Разрешение изображения: 4144*2822
В общей сложности Пиксели: 11,7 мегапикселя
Размер пикселя: 4,63 мкм
Целевой Размер: 19,2 мм * 13 мм
Диагональ: 23,2 мм
Максимальная частота кадров: 19 кадров в секунду
Тип затвора: рулонный затвор
Тип USB: Type-B USB 3,0
DDRIII буфер: DDR3 256M
Экспозиции: 0,05 ms-2000s
Индикационный шум: 1.2e
Пик QE: 75%
Полная мощность: 63ke
ADC:14 бит
Отображение температуры: отображение программного обеспечения
Охлаждение Системы: TEC полупроводниковых 2-ступенчатый холодильного оборудования
Цифровое шумоподавление: Поддержка
ROI любое разрешение: поддерживается
Pixel Binning:BIN1,BIN2,BIN3,BIN4
Операционная система: Windows, Linux, Mac OS, Raspberry Pi, Chrome OS
Защитное Оптическое стекло: покрытие AR
Характеристики интерфейса камеры: 2 ″/1,25 ″ / M42X0.75
Задняя Фокусное расстояние: 6,5 мм
Рабочий ток:<300 мА
Постоянный ток:<30 мА

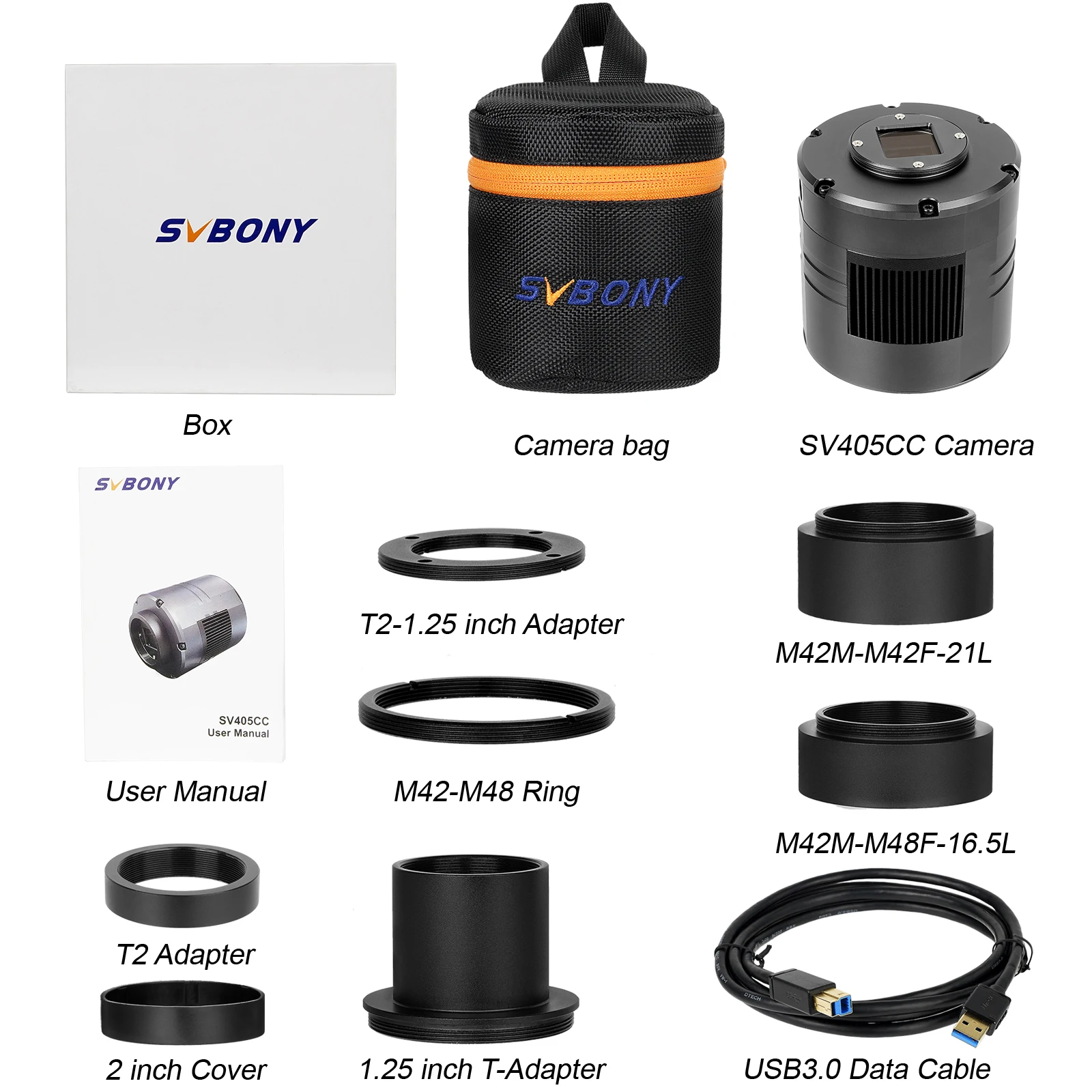

Список посылка

① Сумка для камеры
② SV405CC Камера
③ 2-дюймовый крышка
④ Кольцо M42-M48
⑤ Адаптер T2-1,25 дюйма
⑥ 1,25-дюймовый T-адаптер
⑦ M42M-M48F-16,5L
⑧ M42M-M42F-21L
⑨ Адаптер T2
⑩ Руководство пользователя
⑪ Кабель данных USB3.0

Обратите внимание:

Здесь также поставляется блок питания 12 В 5А, и если вы хотите заменить его другим, убедитесь, что он составляет не менее 12 В 3А.
