RDA5807 двухканальный стерео FM радио модуль FM приемник плата 76,0 МГц ~ 108,0 МГц DC 2,8 V-12V

Пункт продажи товара:

1. Использование высококачественных материалов, качество гарантировано

2. Двухканальный стерео fm-радио модуль fm-приемник модуль

3. Высокая чувствительность

4. Маленький размер и красивый внешний вид

5. Широкий спектр применения

Параметр:

Мощность питания: DC2.8V до 12V

Рабочий ток: 24 мА

Ток Отключения: 30uA (статическое энергопотребление)

Диапазон приема частот: 76,0 МГц ----- 108,0 МГц

Чувствительность: 1.3uV

Громкость: 9 уровней, 0 звука, 8 громких

Выход: может непосредственно управлять обычными затычками для ушей. Может быть непосредственно подключен к входу усилителя

Частота и громкость имеют функцию отключения памяти.

Включите питание автоматически, нажмите и удерживайте v-образную клавишу для выключения, после выключения нажмите любую клавишу для включения.

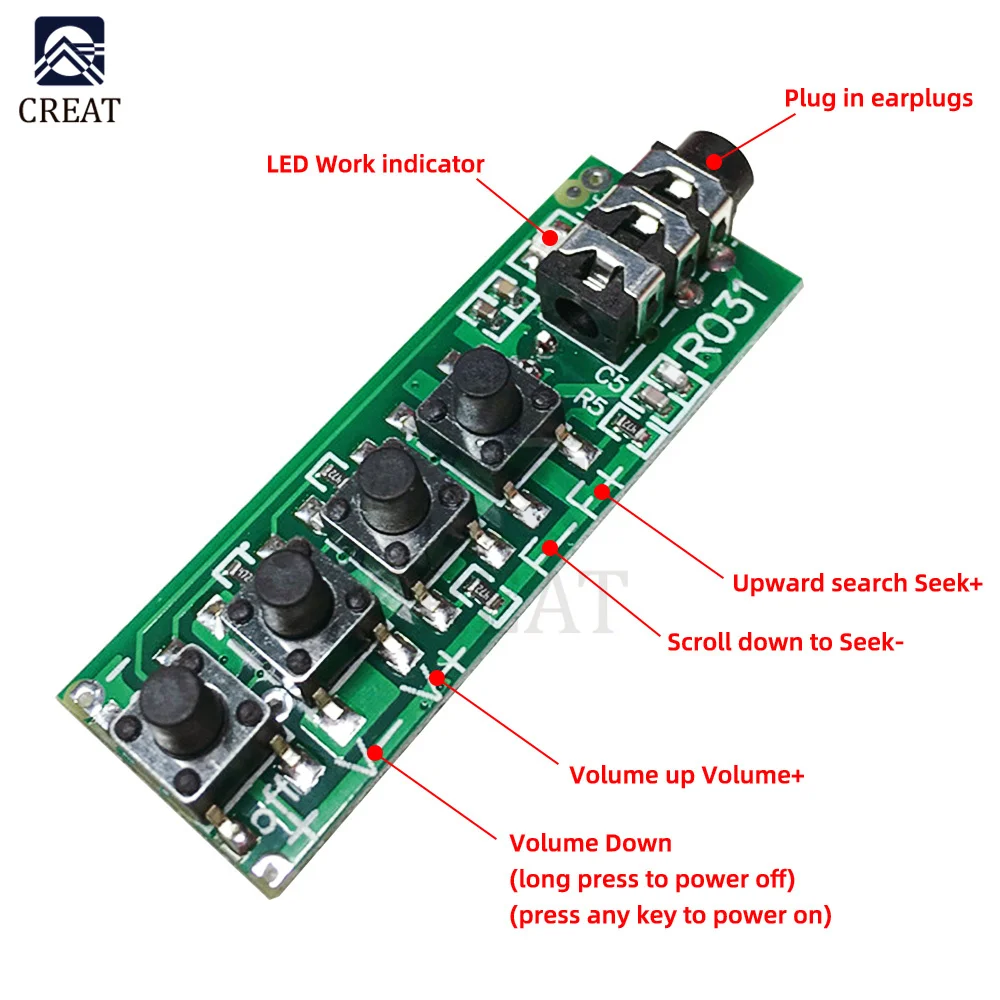

Инструкции по использованию:

1. Короткое нажатие кнопки F + для поиска радиостанции вверх. После того, как станция будет обнаружена, она перестанет играть на станции.

Пресс и удерживайте клавишу F + ключ в течение долгого времени, частота приема увеличится с шагом в 0,1 МГц.

2. Короткое нажатие кнопки F для поиска по радиостанции. Когда станция будет обнаружена, она перестанет играть на станции.

Нажмите и удерживайте кнопку, нажатием клавиши и удерживайте, частота приема уменьшится в шаги 0,1 МГц.

3. Короткое нажатие кнопки V +, громкость увеличится на один уровень, есть 9 уровней в общей сложности, уровень 8-максимальный, уровень 0-бесшумный.

Нажмите клавишу V +, чтобы восстановить заводские параметры по умолчанию, частота 99 МГц, а громкость 6 передач.

4. Короткое нажатие v-образной кнопки, громкость уменьшится на один уровень, есть 9 уровней в общей сложности, уровень 8-максимальный, уровень 0-бесшумный.

Нажмите и удерживайте клавишу V для выключения питания.

5. После выключения питания нажмите любую клавишу для включения.

6. Если нет ключевой операции, подсветка выключается через 30 секунд, и периферийные цепи войдут в состояние сна один за другим.

7. После того, как светильник выключен, нажатие любой кнопки будит соответствующую цепь, и светильник возобновит отображение. На этот раз клавиша не имеет функции, только функция пробуждения. После того, как светильник включен, каждая клавиша имеет соответствующую функцию, которая может предотвратить ложное срабатывание во время использования.

8. Разъем для наушников-это аудиовыход, а кабель для наушников удваивается в качестве антенны. Стандартный 3,5 мм спецификация может непосредственно водить наиболее часто используемых 32 Ом затычки для ушей.

Меры предосторожности:

1. Позитивные и отрицательные полюсы не могут быть изменены. Если вы не понимаете проводку, пожалуйста, обратитесь в службу поддержки клиентов, есть техническое руководство по обслуживанию клиентов

2. Для пайки обычный паяльник должен быть хорошо заземлен. Если он не заземлен, его можно отключить перед пайкой.

3. Разъем для наушников-это 3,5 мм стандартный двухканальный стерео интерфейс, 3 секции, вставлены

Штекер наушников также нуждается в стандартный 3,5 мм двухканальный стерео штекер, 3-х секционный

(Заушник на мобильный телефон 4 секции)

(Раздел 3, это открытый, левый канал, правый канал)

(4 секции, это общая земля, левый канал, правый канал, микрофонный сигнал)

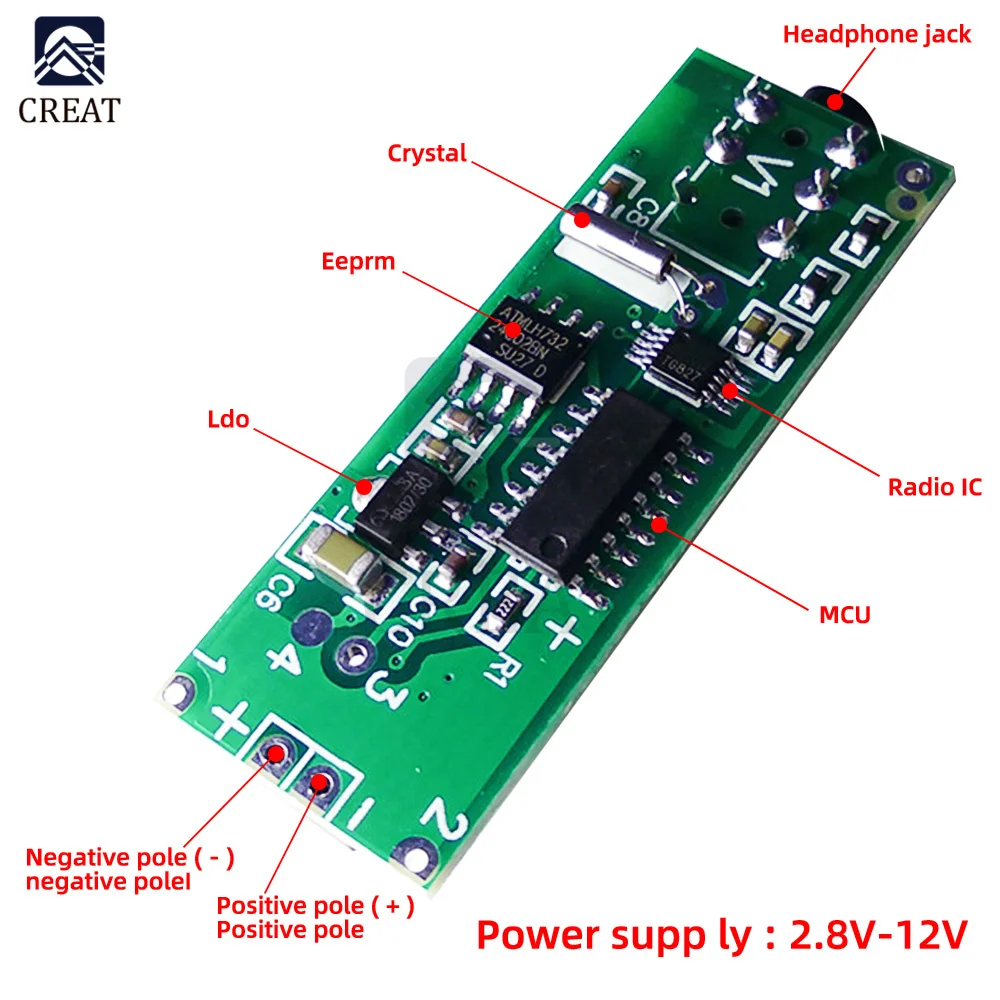

4. Положительный полюс также может быть подключен к точке сварки рядом с отметкой 1 (та же линия, что и Марка + точка сварки)

Отрицательный электрод также может быть подключен к точке сварки рядом с отметкой 2 (та же линия, что и точка сварки)

Посылка включает в себя:

Стерео FM приемник плата * 1
