DC-DC повышающий преобразователь 1800 Вт/1200 Вт 40A 20A Повышающий Модуль питания от 10-60 в

DC-DC повышающий преобразователь 1800 Вт/1200 Вт 40A 20A Повышающий Модуль питания от 10-60 в

DC-DC повышающий преобразователь 1800 Вт 40А Повышающий Модуль питания от 10 до 60 в до 12-90 в Регулируемое напряжение для зарядки аккумулятора

1800 Вт

Пункт продажи товара:

1. Использование высококачественных материалов, качество гарантировано

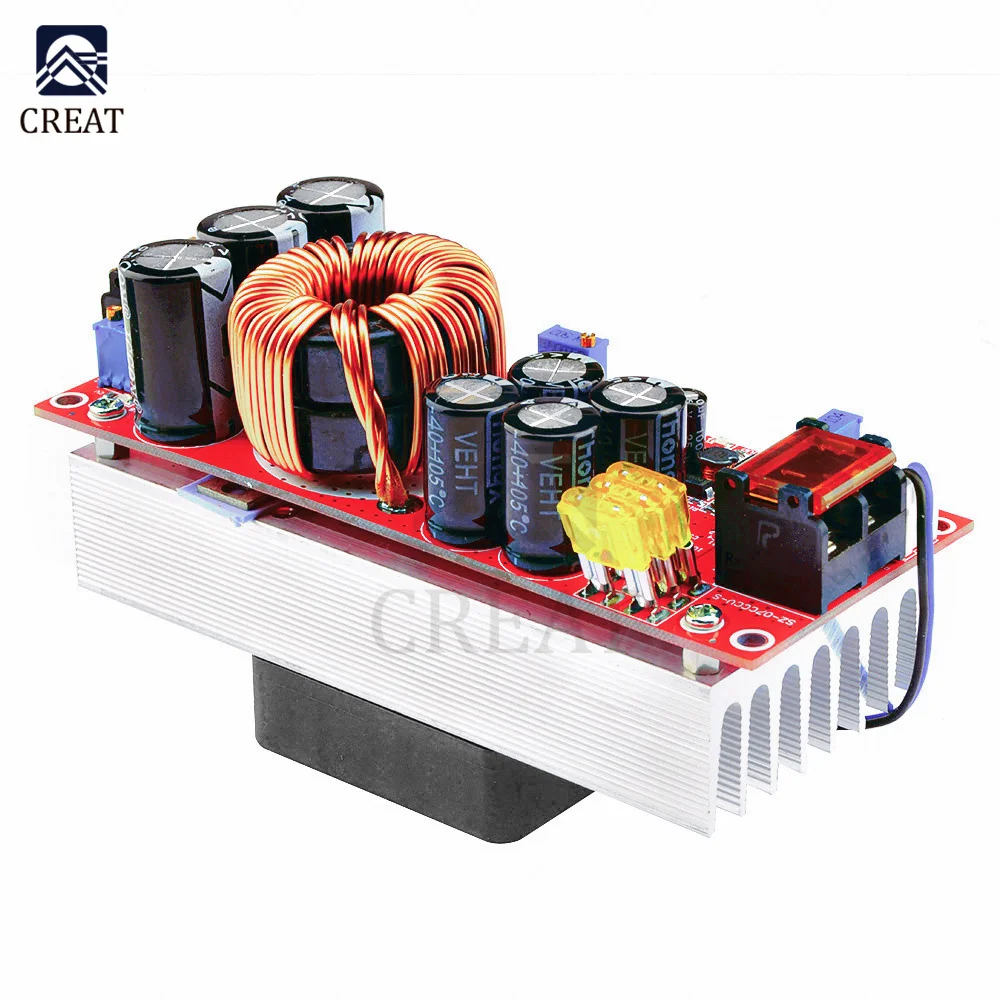

2. Отвод тепла лопасти вентилятора принимается, эффект рассеивания тепла очень хороший, и выходная мощность выше

3. Вентилятор с регулируемой температурой принимает гидравлический вентилятор подшипника, который достиг хорошего баланса в шуме и рассеивании тепла. Когда нагрузка на светильник, вентилятор не поворачивается. Когда температура нагрузки достигает около 60 градусов, вентилятор автоматически вращается. Может эффективно уменьшить шум и продлить срок службы

4. Основная теплоизоляционная панель изготовлена из высококачественного оксида алюминия, а теплопроводность в 10 раз больше, чем у обычных изоляционных подушек

5. Крупногабаритные включают в себя: ферросилиций алюминиевым проводом, магнитным кольцом, используя четыре 1,2 чистого медного эмалированного провода, низкая теплотворная способность и высокая эффективность

6. С функцией постоянного тока, он используется для повышения заряда автомобильного аккумулятора, зарядки аккумулятора и т. д.

Параметр:

Рабочие характеристики:

Выходная мощность: 1800 Вт

Вход Диапазон напряжения: 10 в-60 в

Диапазон выходного напряжения: 12-90 в

Входной ток: 40А

Выходной ток: 22A

Эффективность преобразования: 48В до 60V 8A (98,1%)

48V 72V 8A (98.1%)

48V 84V 8A (97.6%)

Регулирование заряда: от 10% до 50% заряда (выход 72 в)

Коэффициент температуры: нагрузка 50%

Пульсация и Шум: 20 МГц полос пропускания (48V-72V 4A) 100mVp-p

Частота переключения: VIN = 48 В VO = 72 в 4A (110 кГц)

Ток без нагрузки: VIN = 48 В VO = 72 в (18 мА)

Входная защита обратного хода: Да

Влажность хранения: 95%

Рабочая температура: -20 65 °C

Температура хранения: -40 125 °C

Рабочая температура: 48 В до 60 в 5A (45 °C)

Защита от перегрева: 60 °C

Метод проводки: вход, выход (без подпорки, клеммный блок).

Метод охлаждения: сильное воздушное охлаждение

Посылка включает в себя:

Повышающий преобразователь * 1

1200 Вт

Пункт продажи товара

1: широкий спектр применений

2: высококачественный материал, гарантия качества

3: есть вентилятор с контролем температуры (Включите вентилятор, когда он превышает 55 градусов)

4: Защита от короткого замыкания, защита от обратного подключения

5: простой в использовании, с схемой проводки

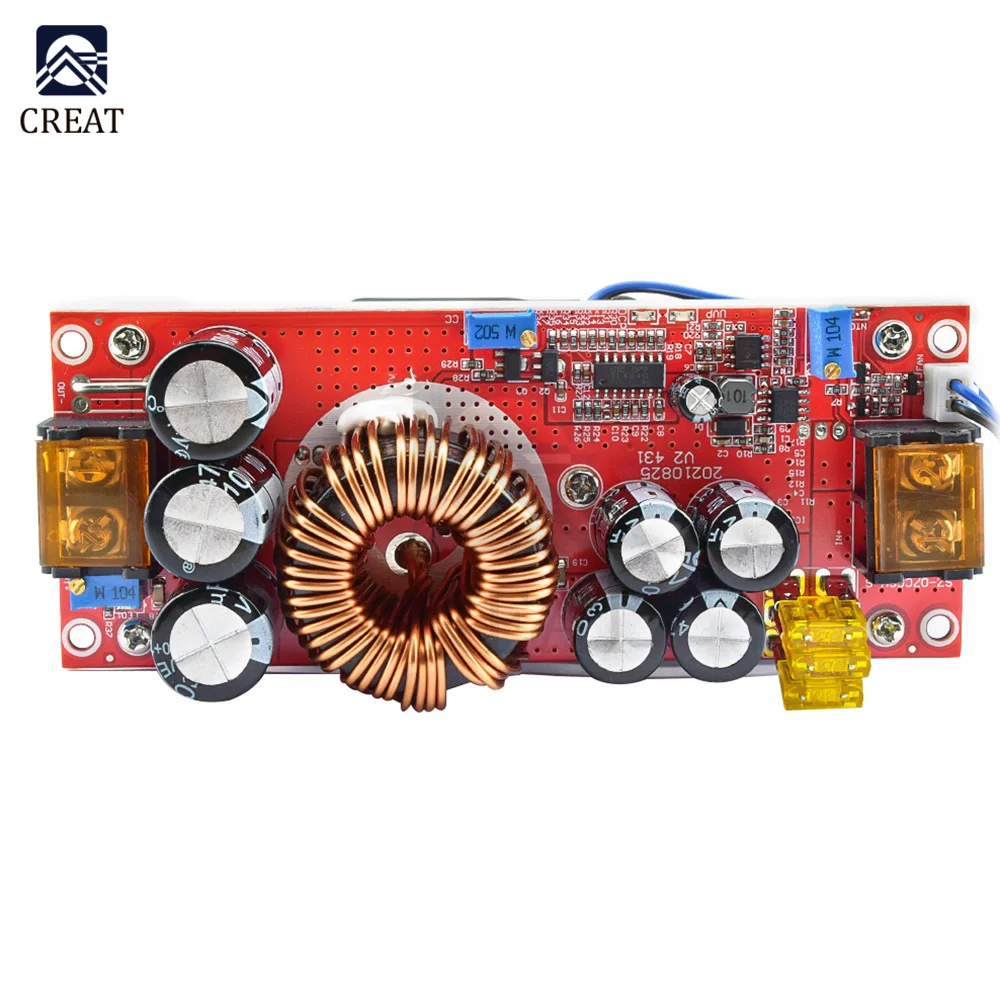

Параметры модуля:

Название модуля: модуль постоянного тока 1200 Вт

Характер модуля: неизолированный модуль boost (B0OST)

Входное напряжение: DC10-60V

Входной ток: 20А (макс.) (с вентилятором, охлаждающим входное напряжение при 12-24 В, входной ток может достигать 25А)

Статический рабочий ток: 15 мА (когда 12 В поднимается до 20 в, чем выше выходное напряжение, тем выше будет увеличиваться статический ток)

Выходное напряжение: 12-83 в постоянно регулируется (выход по умолчанию регулируется до 19 в для отправки, если вам нужно настроить на другие значения напряжения, пожалуйста, объясните. Если у вас есть мультиметр, вы можете настроить его самостоятельно)

12-83V фиксированный выход (для оптовых клиентов)

Выходной ток: Макс. 18A превышает 10А, пожалуйста, усиливайте тепловыделение (в зависимости от разницы в давлении на входе и выходе, чем больше разница в давлении, тем меньше выходной ток)

Диапазон постоянного тока: 0,5-18A (+/-0.3A)

Входное анти-обратное соединение: Да (150A power MOS anti-reverse)

Защита от низкого заряда батареи: Да (9-50 в регулируется)

Вентилятор с контролем температуры: Да (Включите вентилятор, когда он превышает 55 градусов)

Рабочая температура: -40 ~ + 85 градусов (пожалуйста, усиливайте тепловыделение, когда температура окружающей среды слишком высока)

Рабочая частота: 150 кГц

Эффективность преобразования: 92%-97% (эффективность связана с входом, выходным напряжением, током, разницей в давлении. Небольшая разница в давлении, высокая эффективность)

Защита от перегрузки по току: Да (вход более 25 А, автоматическая защита, источник питания не повышает)

Защита от короткого замыкания: есть (вход 30A предохранитель) Двойная защита от короткого замыкания, которая безопасна в использовании.

Защита обратного подключения на входе: Да (150A power MOS tube anti-reverse. Он может быть изменен в течение длительного времени)

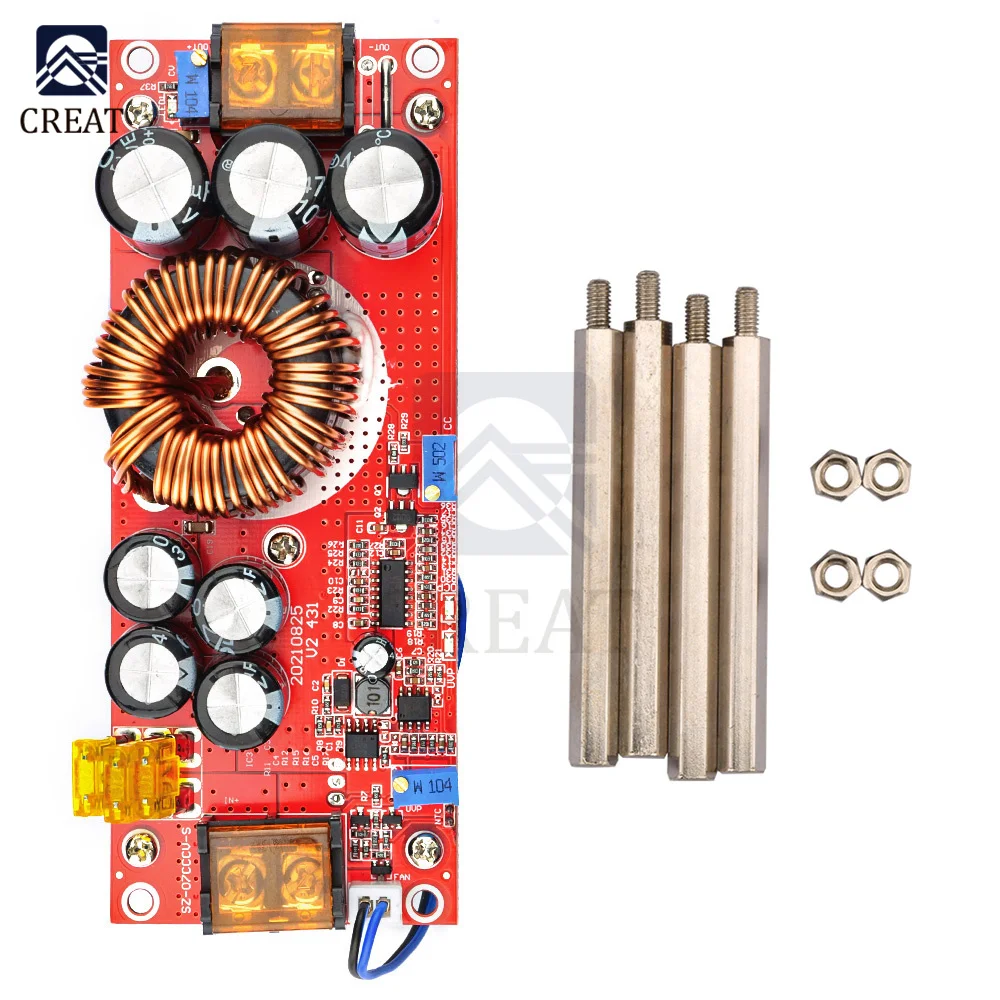

Способ установки: 4 медных столба 3 мм

Метод проводки: Клеммная колодка (Используйте провод из чистой меди с высоким током)

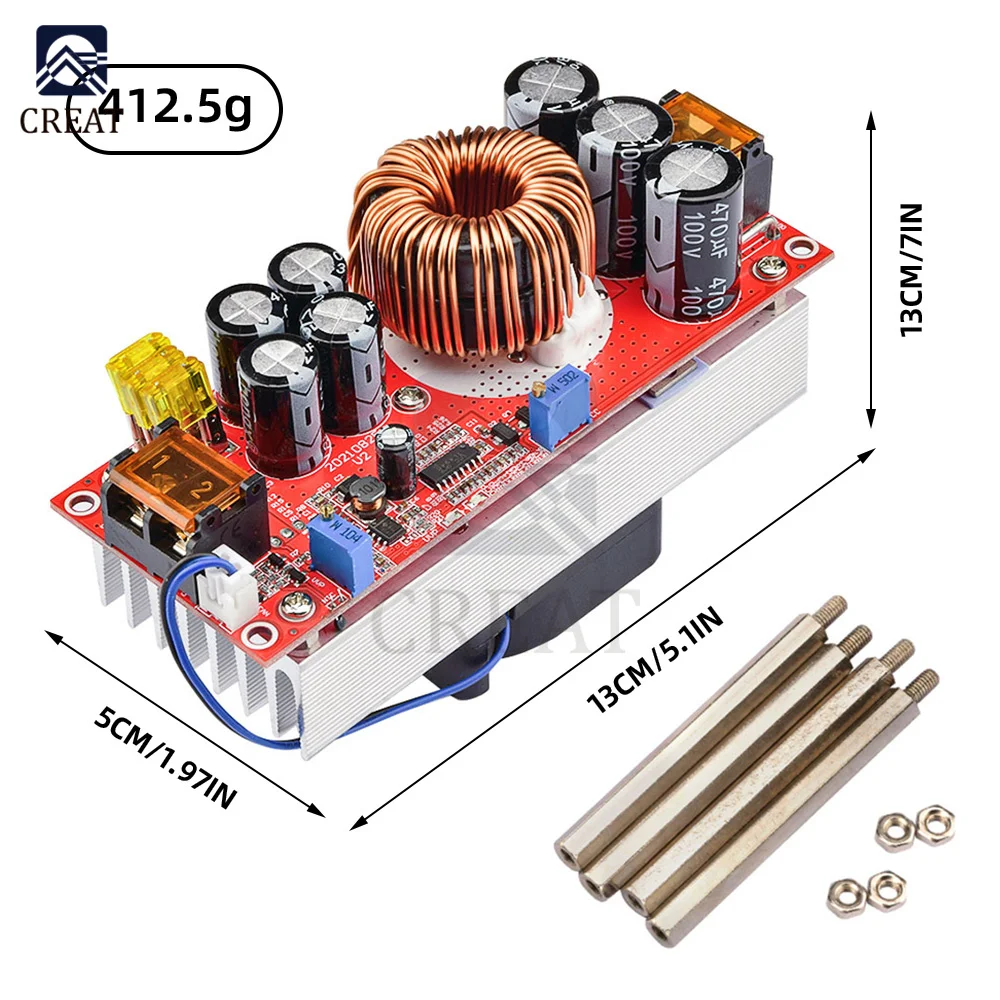

Размер модуля: длина 130 мм ширина 52 мм Высота 53 мм

Вес модуля: 300 граммов

Выходная мощность: = входное напряжение * 20A, например: вход 12 В * 20A = 240 Вт Максимальная мощность при вводе 12 в 240 Вт

Входное напряжение * 20A, например: вход 24 в * 20A = 480 Вт, то есть: при входном напряжении 24 В максимальная мощность 480 Вт

Примечание: Максимальная мощность 240 Вт, когда вход 12 В, максимальная мощность 480 Вт, когда вход 24 В, И максимальная мощность 720 Вт, когда вход 36 В

Выходное напряжение/регулирование выходного тока/регулирование низкого заряда батареи

Регулировка напряжения: используйте отвертку с плоским лезвием для регулировки выходного терминала «V-ADJ» потенциометра (отмечен на рисунке ниже) при включении питания и без нагрузки. Когда выходное напряжение регулируется от высокого напряжения до низкого напряжения, ответ будет медленнее. Встроенный диапазон регулировки меньше. (Выходное напряжение по умолчанию регулируется до 19 в для отправки,)

Регулировка тока: Настройте потенциометр «A-ADJ» против часовой стрелки около 30 оборотов, установите выходной ток до минимального значения, подключите светодиодный индикатор или ток, И Отрегулируйте потенциометр «A-ADJ» по часовой стрелке до нужного вам тока. Для зарядки аккумулятора, после того, как аккумулятор разряжен, подключите к выходу и Отрегулируйте ток, который вам нужен. При зарядке обязательно подождите, пока аккумулятор разрядится после настройки. (Выход ESC по умолчанию-3A для отправки. Не регулируйте ток с помощью короткого замыкания. Печатная структура модуля boost не может быть отрегулирована по короткому замыканию.

Регулировка защиты от низкого заряда батареи: защита от низкого заряда батареи в основном нацелена на предотвращение чрезмерного разряда батареи, когда входная мощность батареи, И напряжение батареи слишком низкое, чтобы повредить модуль питания и аккумулятор. Например, набор 12V батарея система защиты при низком уровне заряда аккумулятора. Подключите напряжение 10 в к входному концу модуля питания и отрегулируйте RV1 с помощью отвертки с плоским лезвием (по часовой стрелке для увеличения защитного напряжения, против часовой стрелки для снижения защитного напряжения) пока светильник UVLO не включен, в это время низкое напряжение защиты батареи составляет 10 в

Посылка включает:

1*1200 Вт boost модуль постоянного тока 20A
