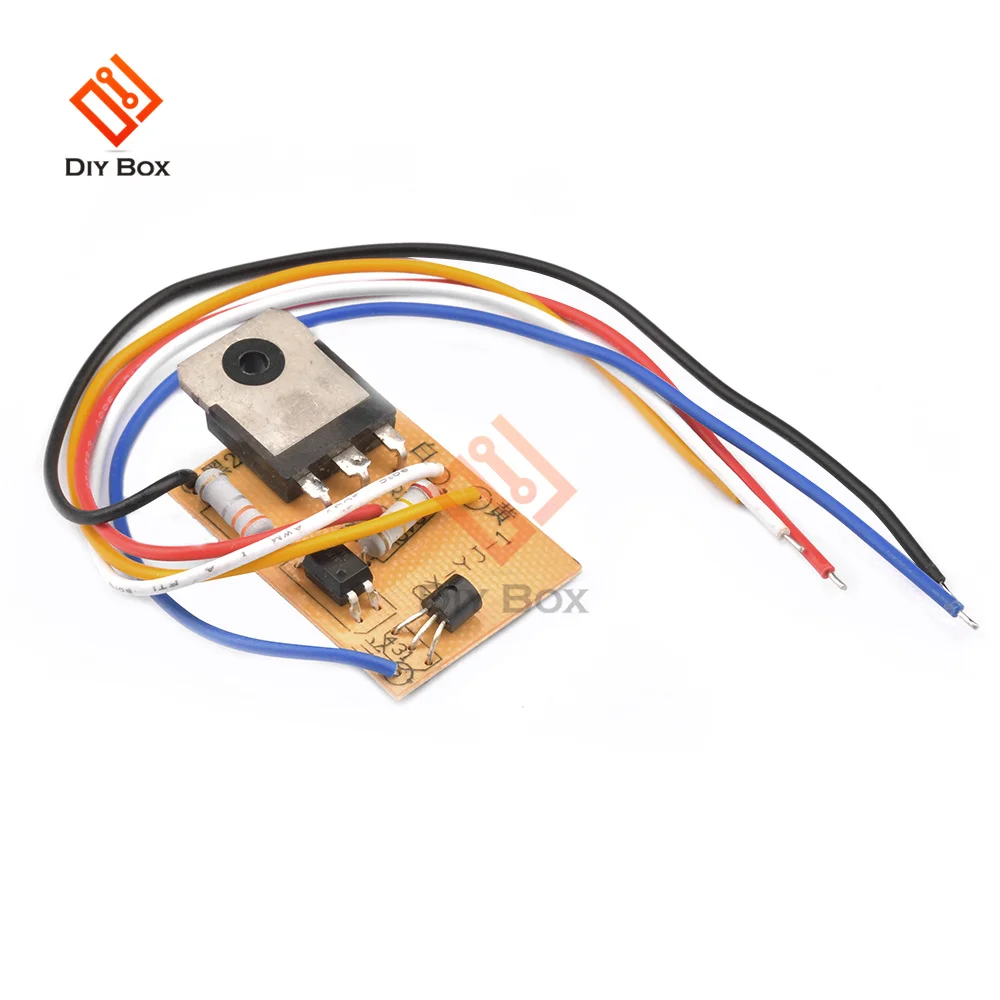

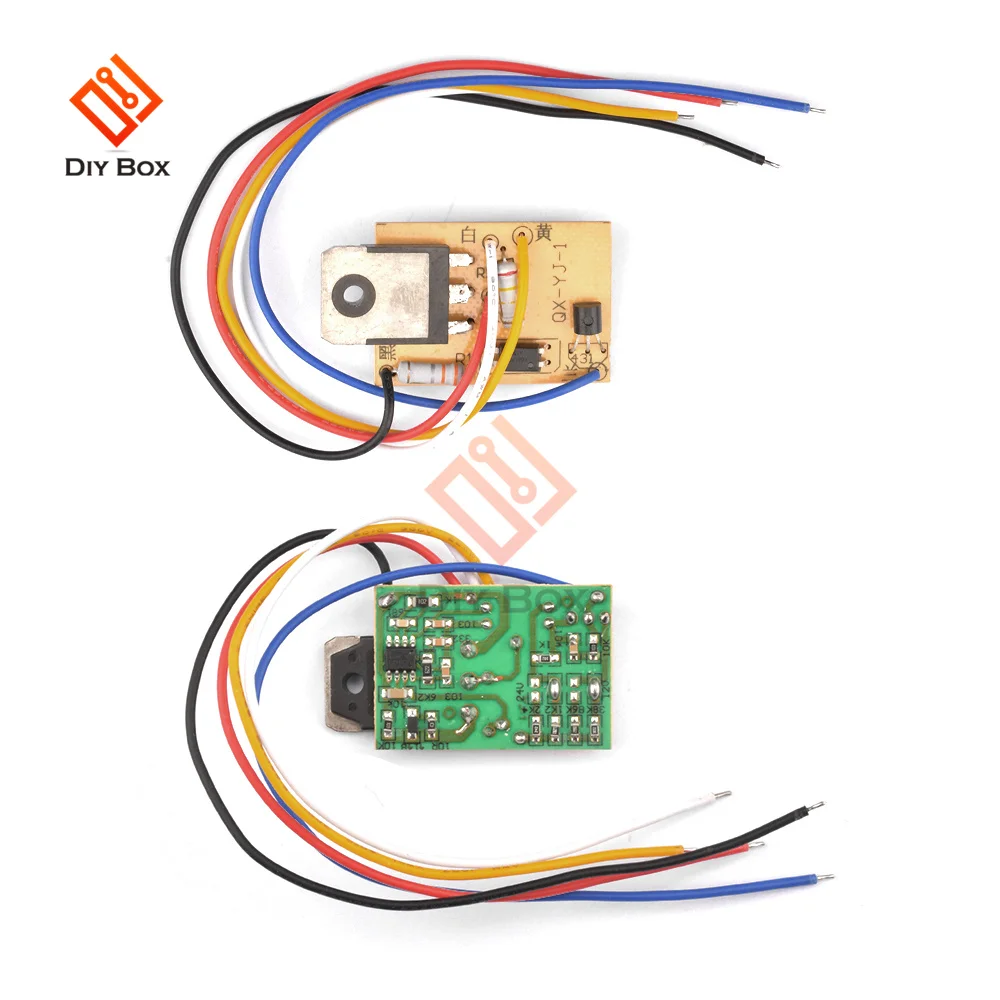

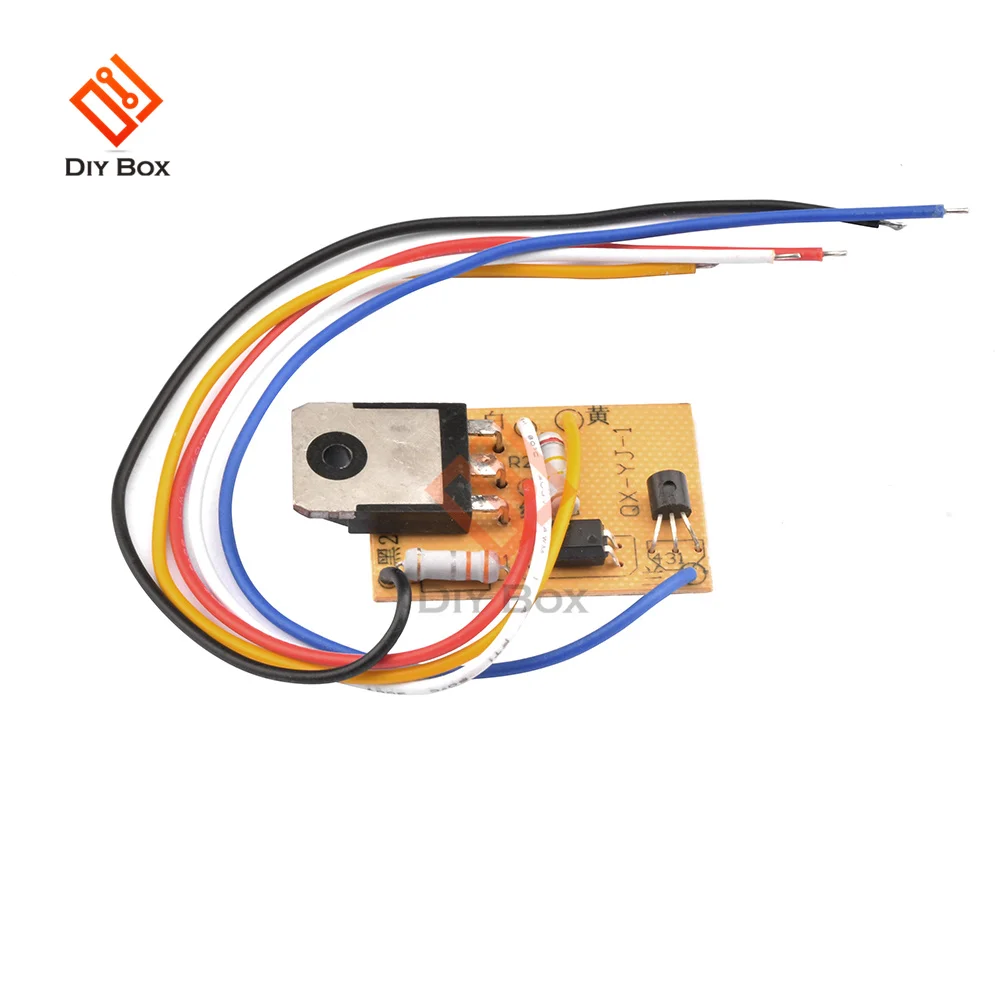

Оригинальный ЖК-дисплей универсальный модуль питания с ЖК-дисплеем 12/24 в 46 дюймов

Оригинальный ЖК-дисплей универсальный модуль питания с ЖК-дисплеем 12/24 в 46 дюймов

Пункт продажи товара:

1: маленький размер
2: высокая мощность
3: легко установить
4: стабильная производительность
5: экономичный


Описание:

DC Тип выборки LCD Универсальный ЖК-телевизор Импульсный блок питания ниже 46 дюймов
(Примечание: Это напряжение PFC380V не может быть использовано, и основные отзывы не могут быть использованы)
12V 24V без регулировки.
Малый размер, высокая мощность, стабильная и простая установка


ЖК-телевизор опыт ремонта платы питания:

1. Что такое PFC circuit? Чтобы поставить его прямо, схема PFC должна повысить напряжение + 300 в после выпрямления стека моста до + 375 в ---- + 400 В. Это также первая точка разницы между источником питания ЖК-телевизора и источником питания ЭЛТ-телевизора. Вторая точка разницы заключается в том, что Вторичное напряжение ниже, чем у CRT. В других местах принцип такой же, как у обычного импульсного источника питания. Если напряжение на конденсаторе большого фильтра 330U/450V измеряется до + 375V --- + 400V, это означает, что схема коррекции коэффициента мощности работает нормально; если напряжение на конденсаторе измеряется до + 300 В, это означает, что схема PFC не работает, и основная проверка-интегральная схема колебания PFC.!

2. При ремонте ЖК-источника питания, сначала подтвердите состояние предохранителя, и предохранитель находится в хорошем состоянии. Обычно трубка переключателя в цепи коррекции PFC не сбой. Затем Измерьте, есть ли короткое замыкание между большим электролитическим конденсатором и землей, и есть сопротивление зарядки более десятков тысяч ом, что указывает на то, что источник питания не сломан. Если Предохранитель поврежден, первый должен проверить трубку переключателя цепи коррекции PFC, а второй должен проверить вспомогательную мощность IC.

3. Общее выходное напряжение + 5 В, + 12 В, + 24 В для единиц ниже 40 дюймов; Четыре напряжения + 5 В, + 12 В, + 18 в, И + 24 В для общих выходов выше 40 дюймов. Среди них + 5 В-это напряжение в режиме ожидания, + 12 В используется для цифровой платы, + 18 в используется для аудио, И + 24 в используется для подсветки платы. В практическом обслуживании, до тех пор, пока каждая группа силовых плат с одинаковым напряжением и мощностью может быть заменена.

4. Плата питания может быть удалена из телевизора для независимого обслуживания. Во время технического обслуживания, вам нужно только микросхема с защитой от короткого замыкания в транзисторы и е переключателя управления цепью повторного включения (или подключить резистор около 1,5 к до + 5V Выход вспомогательного источника питания). Машина находится в режиме включения питания, и каждое напряжение выходное. В импульсном источнике питания некоторых цветных ЖК-телевизоров только выходной терминал + 12 В или + 24 В имеет определенную нагрузку на питание, и основной импульсный источник питания может работать нормально. Так далее на выходном конце + 24 В вы можете подключить лампу-светильник 36 В электрического велосипеда в качестве макетной нагрузки (или подключить лампу мотоцикла на выходном конце + 12 В в качестве манекена нагрузка).

5. После включения ЖК-источника питания, вспомогательный источник питания работает в первую очередь, и выходы + напряжение 5 В на ЦП на цифровой плате. В это время вся машина находится в режиме ожидания. Когда нажата кнопка «режим ожидания», ЦП выводит уровень питания, цепь PFC работает в первую очередь, И после того, как пульсирующее напряжение постоянного тока + 300 В преобразуется в нормальное напряжение постоянного тока (+ 380 В), затем начинает работать осциллятор ширины импульса главного импульсного источника питания. И затем вторичный выход основного коммутационного трансформатора + 12 В, + 24 В напряжения, вся машина входит в нормальное рабочее состояние.

6. Схема защиты, в цветном ЖК-телевизоре импульсный источник питания, в дополнение к общей схеме защиты от пикового поглощения, он также установлен в цепи защиты от перенапряжения и перегрузки + 24 В, + 12 В и + 5 В напряжение, и его схема защиты в основном принимает четыре операционных усилителя LM324, четырехъядерный Компаратор напряжения LM339, Двойной компаратор напряжения LM393 или dual op amp LM358. Цепь защиты от перегрузки по току и перенапряжения может быть отключена во время технического обслуживания. Если напряжение возвращается в норму, это означает, что цепь защиты вызвана. В это время необходимо отключить его шаг за шагом. Затем выполните ремонт.)

7. Перед запуском машины сначала подтвердите, есть ли какой-либо взрыв или конденсатор. Если это так, сначала замените его и измерьте все связанные компоненты. Рекомендуется, чтобы при тестировании машины после замены всех поврежденных компонентов лучше было снять предохранитель оригинальной машины и подключить светильник 220 В/100 Вт, что может эффективно предотвратить повторную жареную часть.

8. Выходной ток основного переключателя напряжения + 24 В или + 12 В является относительно большим, и требования к диодам выпрямителя относительно высоки. Как правило, используются мощные диоды Шоттки с низким выпадением, которые не могут быть заменены обычными диодами выпрямителя. Кроме того, после подключения нагрузки вместо этого поднимается напряжение, которое в основном вызвано плохой фильтрацией источника питания.

9. Источник питания имеет низкую грузоподъемность. Сначала Проверьте нормальное напряжение PFC (380 В). Если это нормально, проблема заключается в уплотненной пленке источника питания, которая обычно вызвана плохой нагрузочной способностью толстой пленки источника питания. Пожалуйста, обратите на это внимание.

10. На электрической плате теплоотвод, отмеченный ** треугольником и контуром под теплоотводом, является горячим грунтом. Строгий и прямой контакт! Обратите внимание, что любое испытательное оборудование не может быть напрямую соединено между горячей землей и холодной землей.


Посылка включает в себя:

1*46 дюймов DC Тип выборки 12V2 4V LCD Универсальный ЖК-телевизор Импульсный блок питания ниже 46 дюймов
