2,4-дюймовый ручка экране появляются два изделия WT-0-S2-240MW1 и WT-0-S2-240NW1, который представляет собой многоинтерфейсный визуальный ручка переключателя. Этот продукт оснащен модулем ESP32-S2-SOLO (16 Мб), и модуль принимает чип ESP32-S2. И оснащен Xtensa®32-битный LX 7 одноядерный процессор, рабочая частота до 240 МГц. И интегрировал множество периферийных устройств, таких как SPI, 12S, UART, 12C и так далее. Этот продукт разработан с помощью функциональной плиты. Дополнительные сведения см. В разделе ESP_IO38, ESP_IO39, ESP_IO40, ESP_IO41, ESP_IO42 и ESP _ IO2 для расширения других периферийных устройств, как показано на рис. 6.

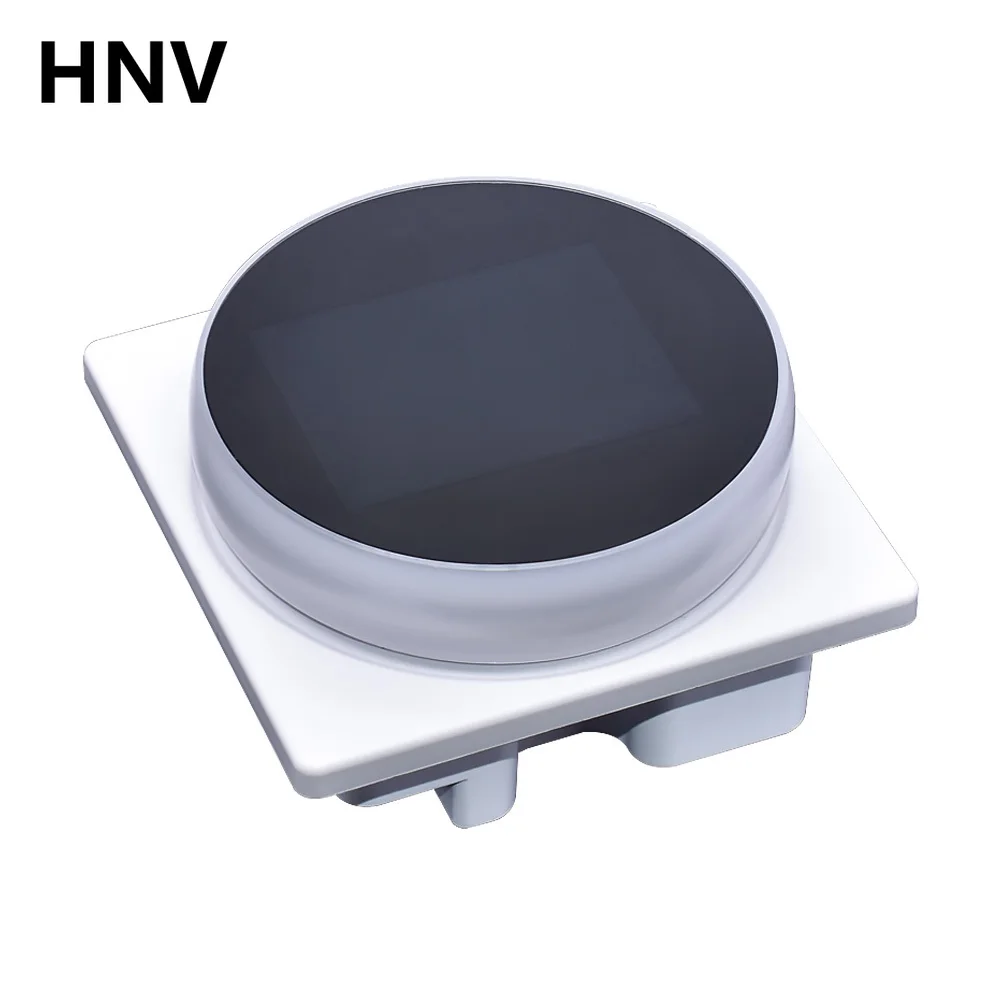

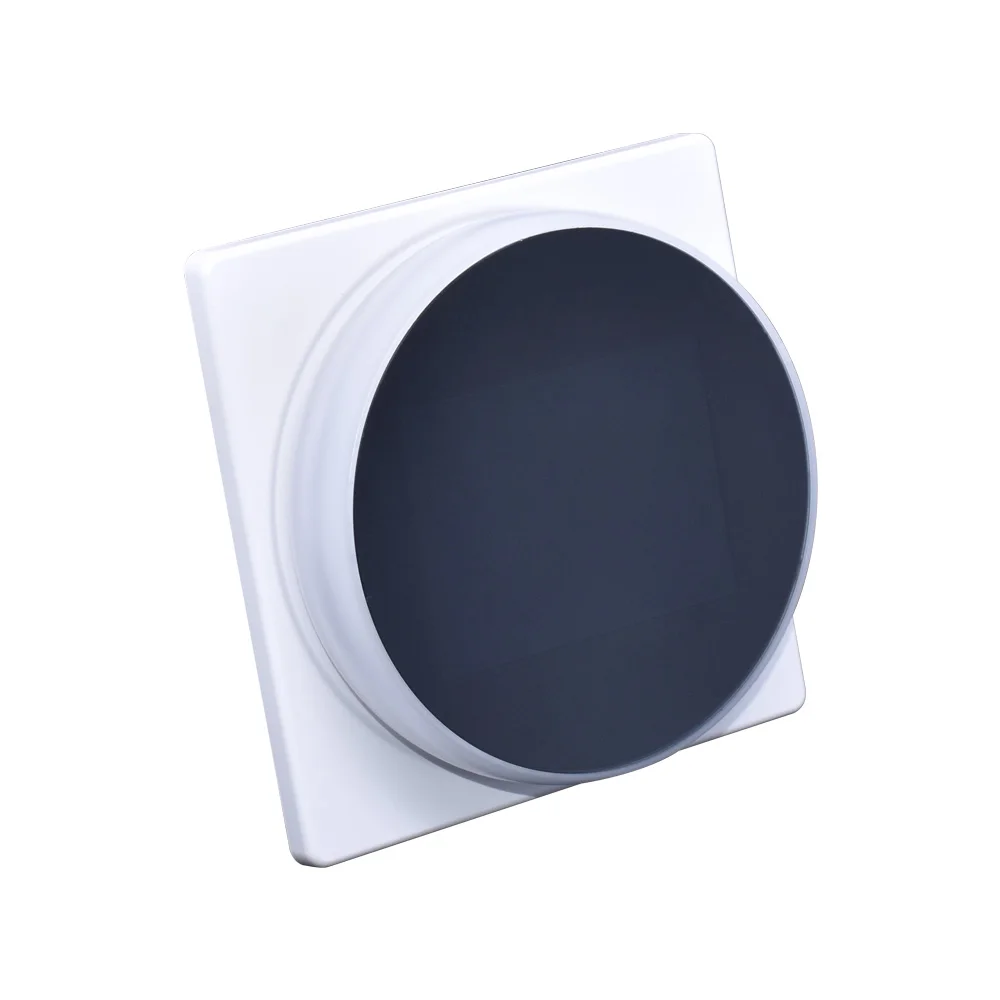

Внешний вид продукта

Две характеристики этого продукта WT-0-S2-240MW1 установлены магнитным всасыванием и WT-0-S2-240NW1, установленными винтом. Соответствующие Размеры товара показаны на рис. 1 и рис. 2 соответственно.

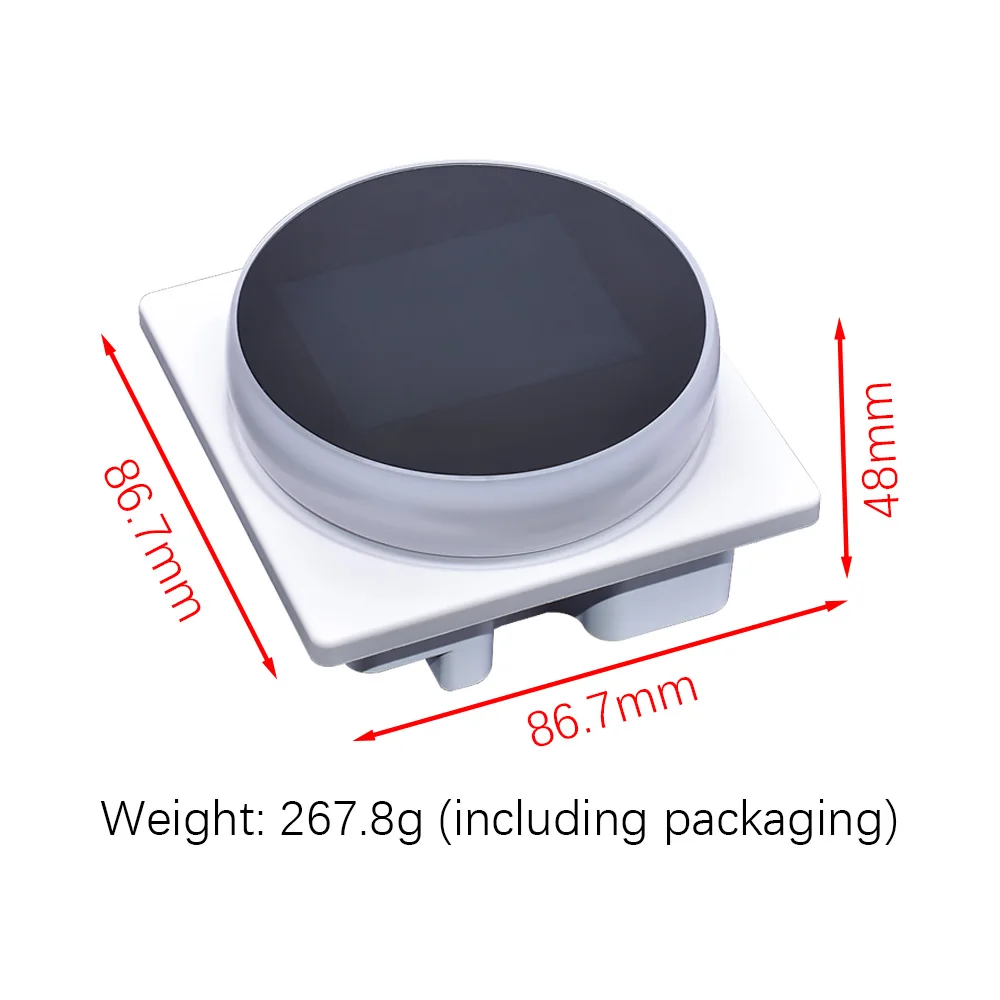

Рис. 1:Внешний вид и размеры WT-0-S2-240MW1 продукта

Рис. 2:Внешний вид и размеры WT-0-S2-240NW1 продукта

Определение продукта

Правила именования экрана ручки

Шорты

WT

Интеллектуальная линейка продуктов для экрана

Категория продукта

Цифры показывают, что

Экран ручки: 0

Тип Модуля

Модуль для

ESP32: 32

ESP32-S2: S2

ESP32-C3: C3

Номер размера

3 цифры

154 = 1,54"

210 = 2,1"

240 = 2,4"

280 = 2,8"

350 = 3,5"

430 = 4,3"

Режим сенсорного экрана

Письмо

Сенсорный экран: T

Не сенсорный: пустой

Установка

Письмо

Магнитное всасывание все: м

Немагнитный: N

Атмосферная лампа

Письмо

Светодиодный: L

Без светодиодный: пустой

Цвет корпуса продукта

Письмо

Цвет корпуса

Белый: W

Черный: B

Аппаратная версия

Цифровой

Версии находятся в восходящем заказе от 1

Особенности продукта

Функциональная аббревиатура

Аудио: A;

Bluetooth: B;

Loral: L;

Wifi: W (стандартный продукт по умолчанию имеет функцию Wi-Fi, поэтому продукт по умолчанию называется);

Динамик;

Гигротермограф: ч

Модель продукта

МОДЕЛЬ печатной платы

Инструкции

WT-0-S2-240MW1

WT-0-S2-240V1.0

2,4 "без голоса, без атмосферы, светильник, магнит, стандартный выпуск, ручка, экран

WT-0-S2-240NW1

WT-0-S2-240V1.0

2,4 "без голоса, без атмосферы светильник, Немагнитный стандартный выпуск, ручка экрана

Параметры продукта

Модель продукта

WT-0-S2-240MW1

WT-0-S2-240NW1

Серия товаров

Соединительная муфта типа содержимого

Соединительная муфта типа содержимого

Размер продукта (I * W * H)

80,19*80,19*16,60

80,19*80,19*16,60

Тип Модуля

ESP32-S2-SOLO

ESP32-S2-SOLO

Операционная система

Встроенная операционная система в реальном времени (FREERTOS)

Встроенная операционная система в реальном времени (FREERTOS)

Цвет

Белый

Белый

Размер цветного экрана

2,4 дюймов

2,4 дюймов

Разрешение в

320X240

320X240

Место для хранения

128 Мбит

128 Мбит

Режим питания материнской платы

3VDC

3VDC

WI-FI

Есть

Есть

Установка

Магнитное всасывание

Винт

ЖК-дисплей

Тип панели

IPS

Размер конструкции

42,20 (В) * 59,20 (Ш) * 2,17 (Д)

Область отображения

36,72 (В) * 48,96 (В)

Разрешение в

240 * RGB * 320

Драйвер IC

ST7789V2

Подсветка

Балак

Тип интерфейса

8 бит MCU

Напряжение источника питания

3,3 V

Экологическая сертификация

Рабочая температура

-20 ℃ ~ + 70 ℃

Температура хранения

-30℃ ~ + 80℃

Испытание на вибрацию

Более 90%

Тест ESD

Теория бесконечности, сенсорная жизнь и рабочая среда (пыль, температура)

Особенности продукта:

Этот продукт имеет функцию управления вращением.

Беспроводная функция:

Экран ручки имеет функцию Wi-Fi, которая может расширить приложение и Облачное управление.

Конфигурация параметров

WT-0-S2-240MW1 и WT-0-S2-240NW1 используют тот же тип PCBA, как показано на рис. 3 и рис. 4.

Рис. 3:PCBA Передняя ручка экрана

Рис. 4:Противоположная сторона экрана ручки PCBA

Схематическая схема

Спецификация интерфейса

Интерфейс питания/расширения:

Во время вторичного развития продукта, если продукт разработан в PCBA, он может ссылаться на следующее; Если он разработан в функциональной плате Питания, вы можете обратиться к как показано.

Рис. 6:Функция питания основная плата определение интерфейса

Рис. 7:Определение интерфейса FPC

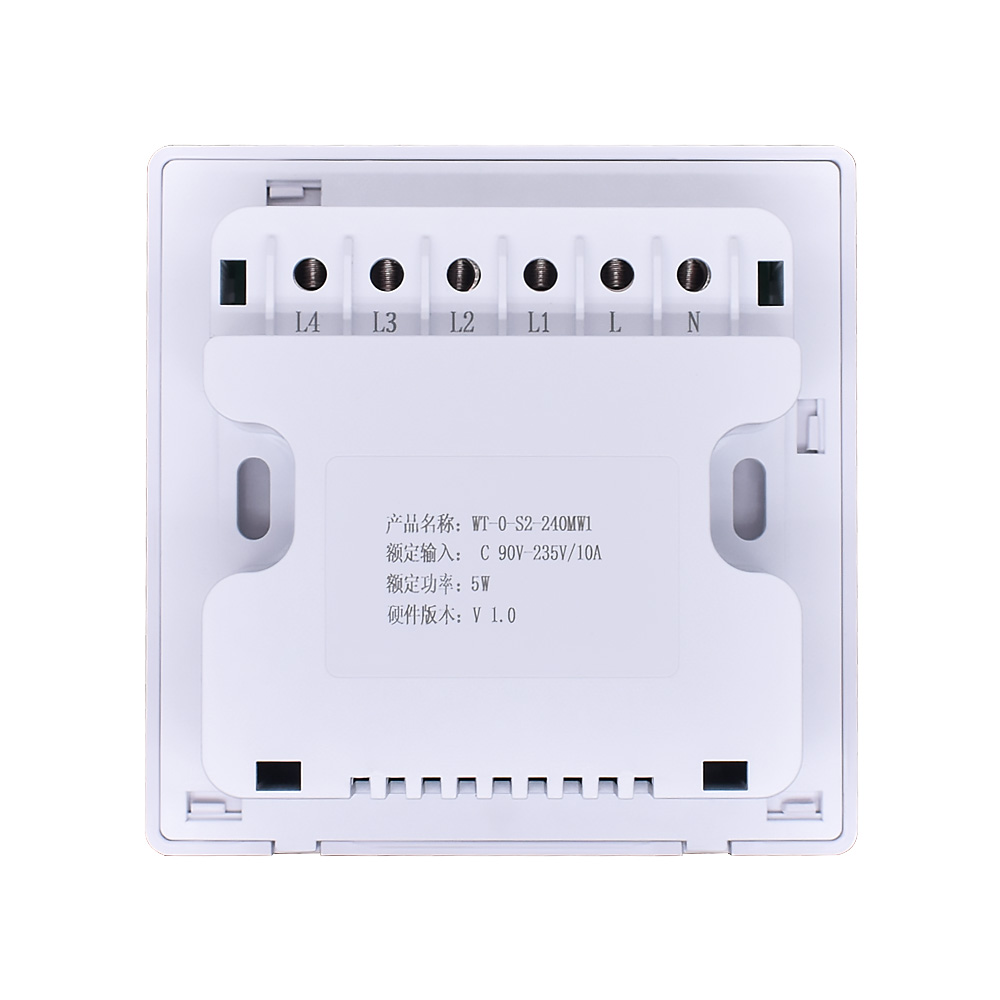

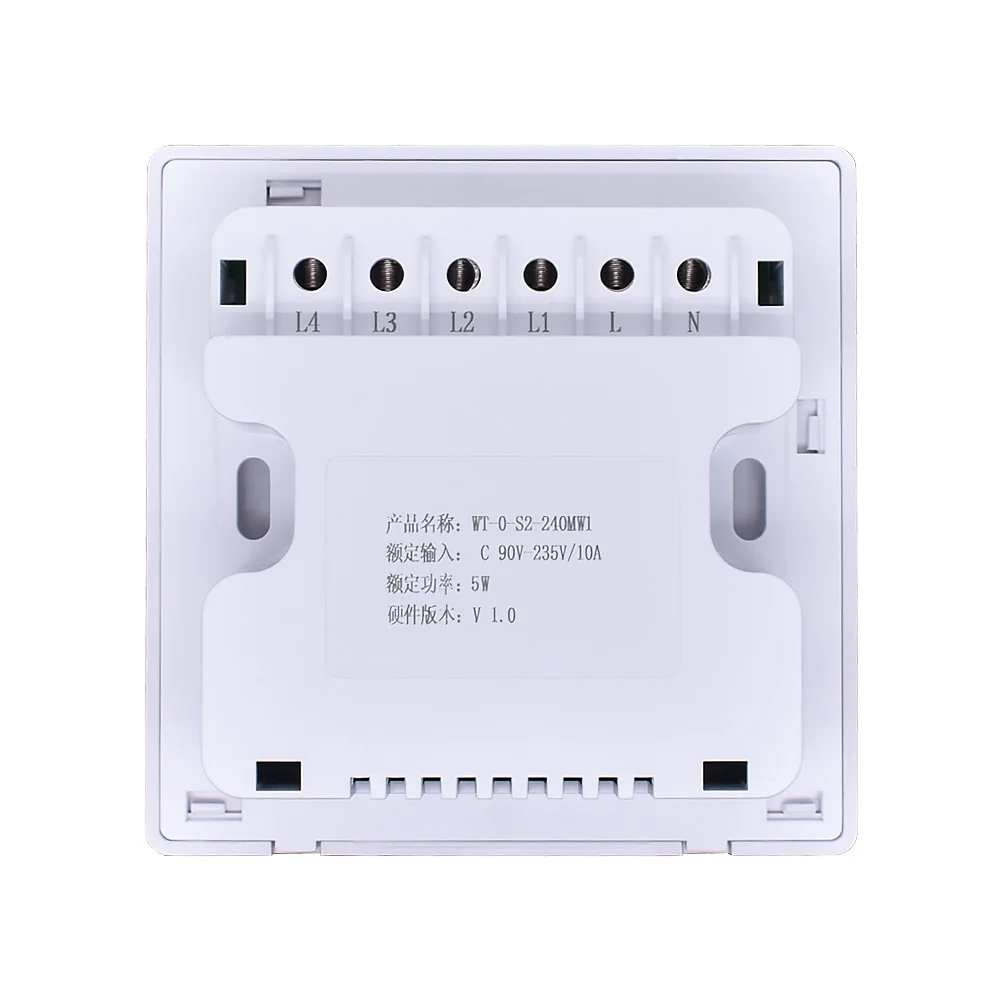

Рис. 8:Определение терминала

Описание:

1. Нулевая линия.

2. L линия огня.

3. Лампа L1/отключение.

Диапазон применения

Текущий применимый объем рынка включает:Промышленная автоматизация, интеллектуальная бытовая техника, транспортная рейка, хранилище данных, зарядка, электроэнергия, медицина, безопасность национальной обороны, общее оборудование и другие поля отображения; Подходит для интеллектуальной стиральной машины для бытовой техники, панель контроля температуры, кофемашина, туалет, рисоварка, Духовой шкаф и другие Интеллектуальные бытовые приборы мужской формы оболочки, через 8ms платформы, чтобы быстро изменить Ul, помочь проекту быстро посадки.

Экран ручки:Ручка на микроволновой печи, духовке и других продуктах имеет функцию регулировки передач и отображения передач на экране дисплея. Область отображения и ручка подобраны для достижения регулировки и отображения конкретных передач.
