LINK-MI 4K60Hz бесшовная 4x4 HDMI матрица 2X2 видеостена 4X1 мульти-глазок без переключения

LINK-MI 4K60Hz бесшовная 4x4 HDMI матрица 2X2 видеостена 4X1 мульти-глазок без переключения

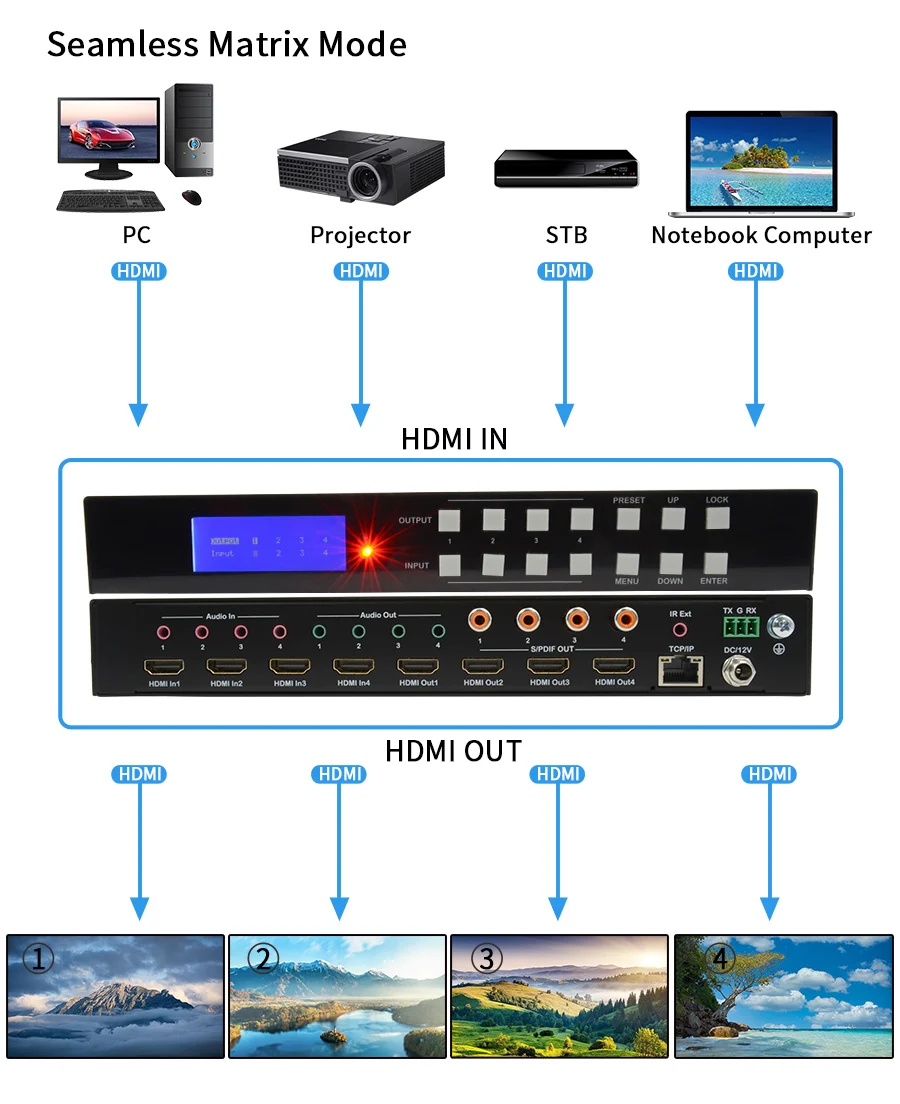

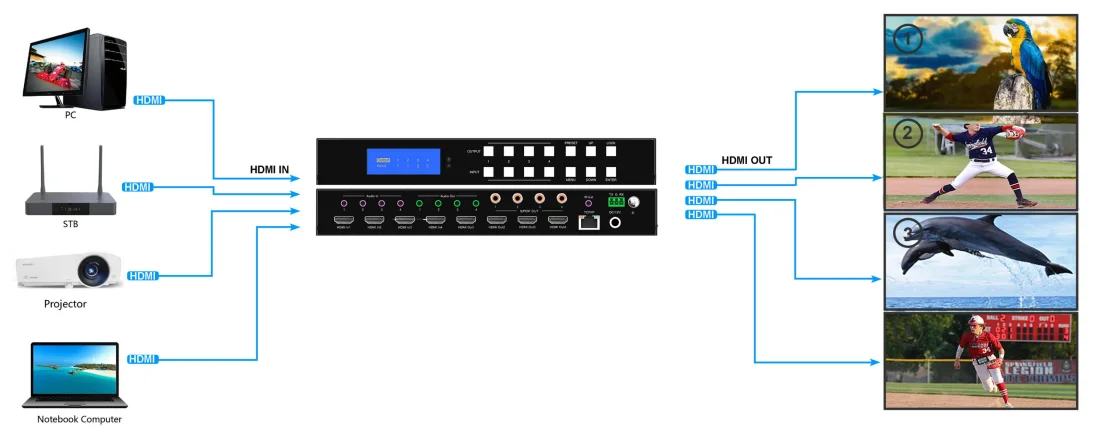

1. Функция бесшовного матричного переключателя

4x HDMI входы, которые могут быть независимо направлены на HDMI выходы. Нет задержки переключения или потери изображения во время переходов.

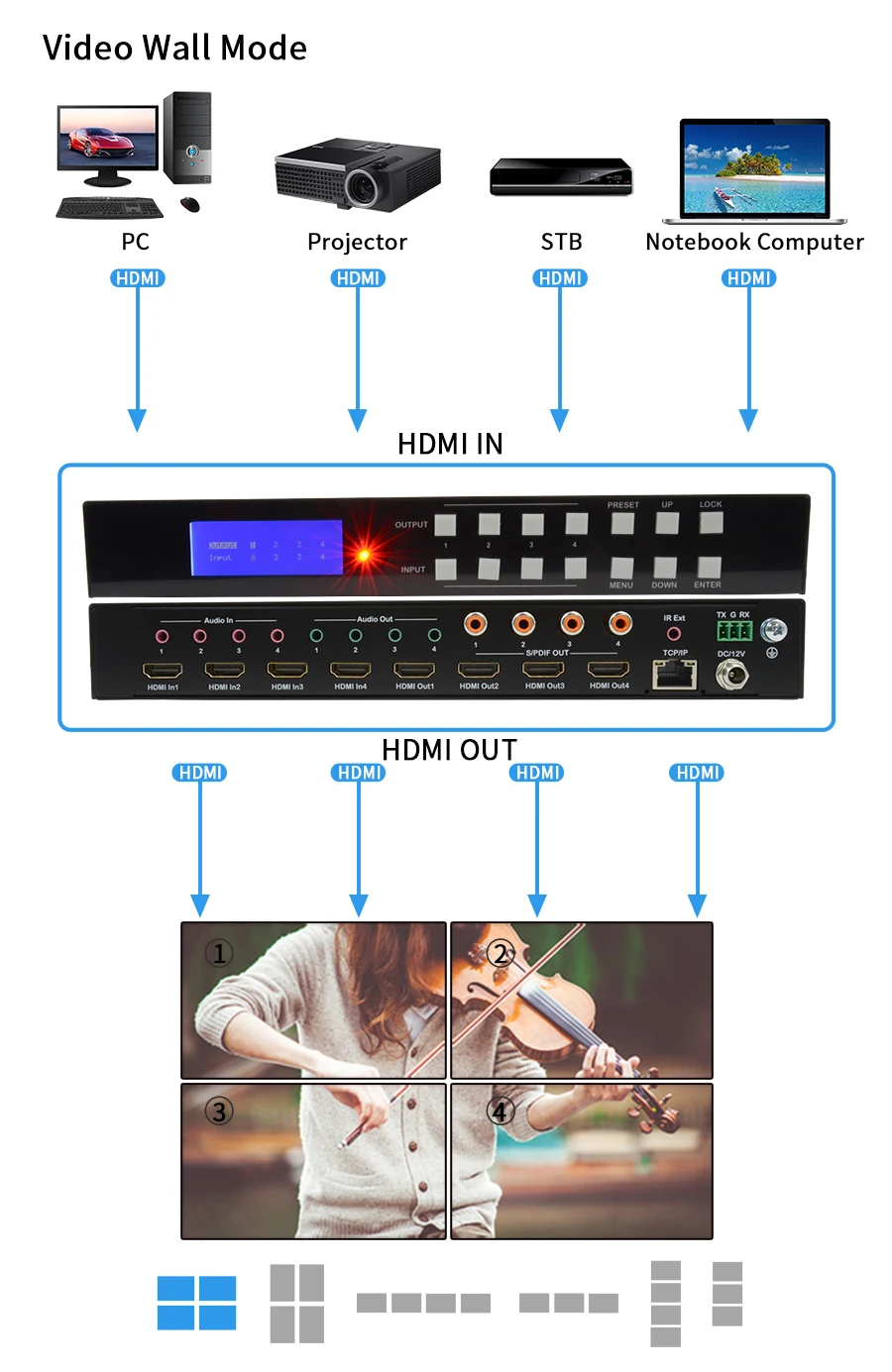

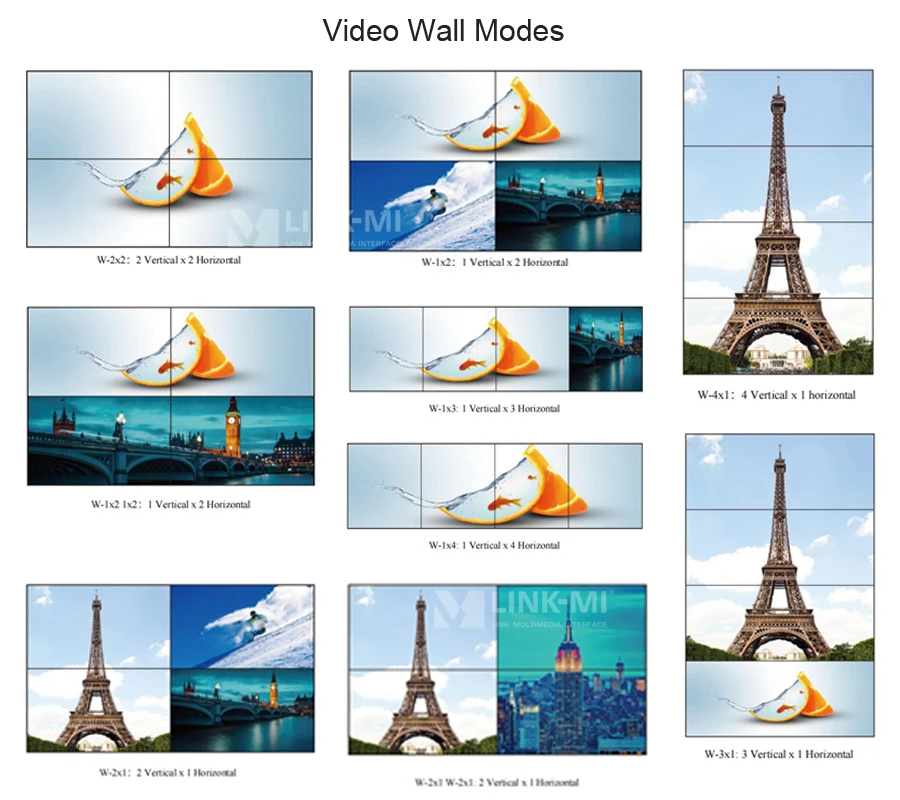

2. Функция видеостены

Поддерживает видеосъемку до 7 различных режимов с каждым монитором с разрешением 4K @ 60Hz 4:4:4.

Каждая черная рамка представляет телевизор, а каждая фотография-Разные источники входного сигнала. Одно и то же изображение на нескольких телевизорах означает, что один и тот же источник входного сигнала выделяется для нескольких телевизоров, чтобы создать видеостену.

Видеостена может выбрать 4 набора для создания изображения.

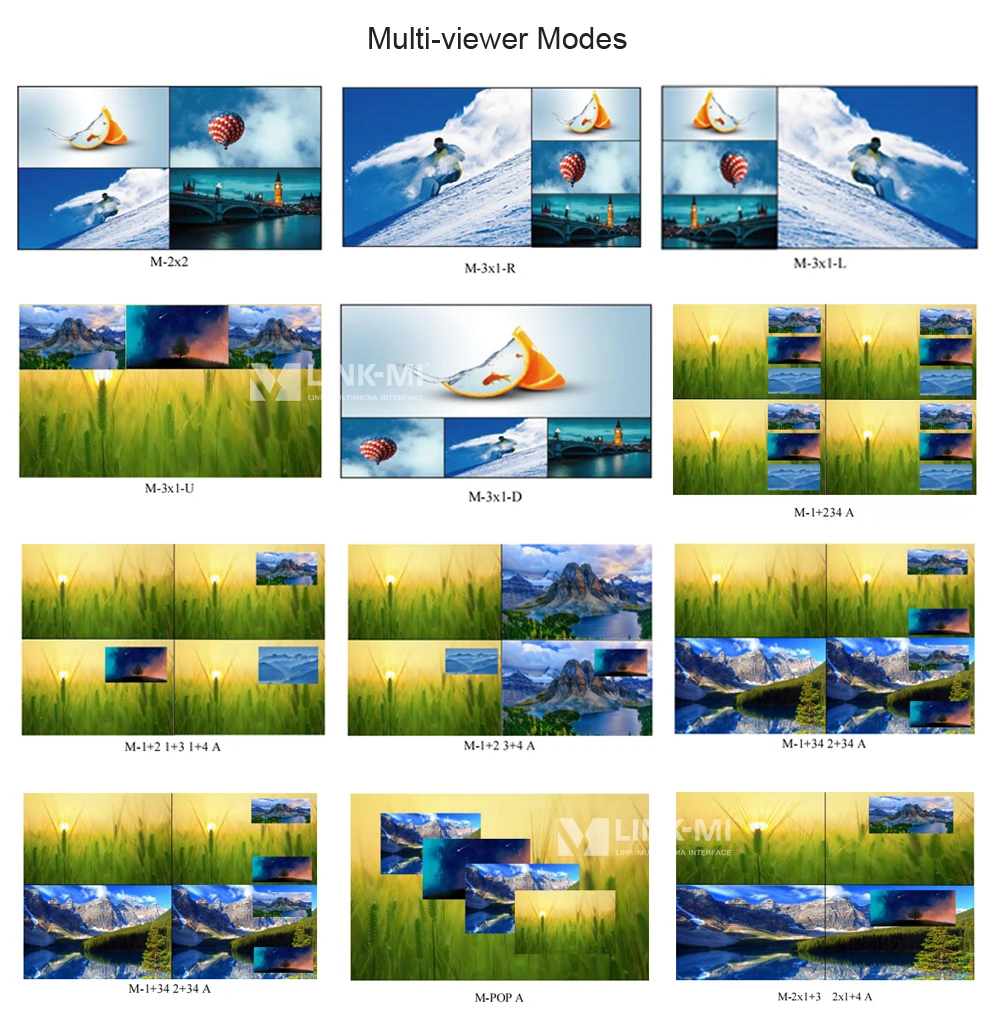

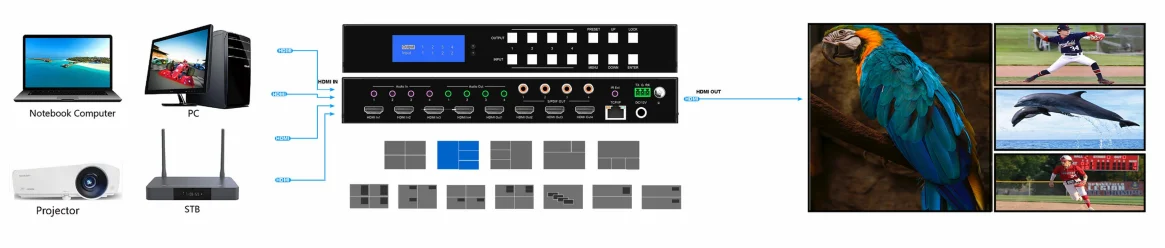

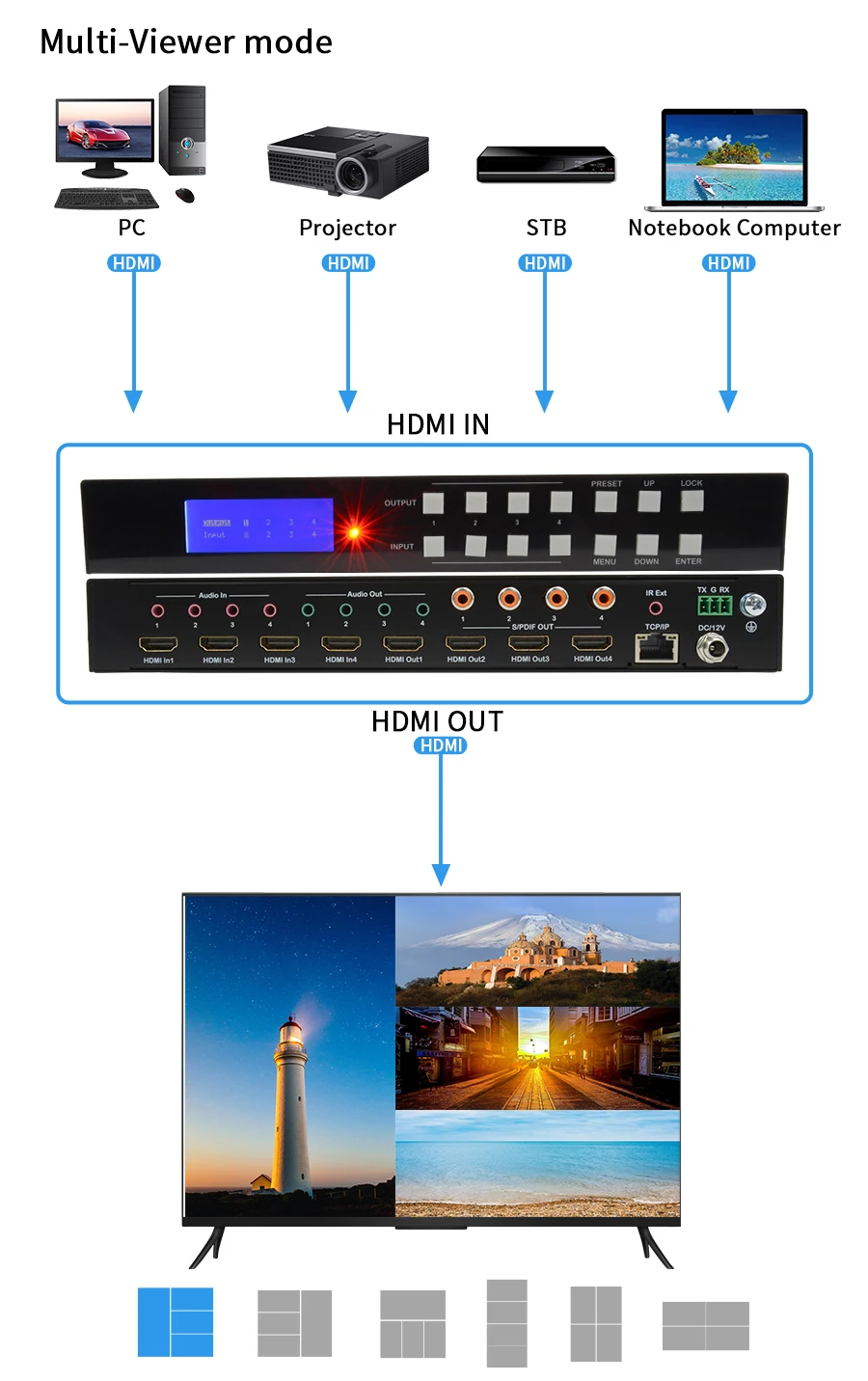

3. Функция Мульти-просмотра

Он может отображать 4 изображения на одном экране и имеет несколько режимов Разделенный экран.

Черная рамка представляет телевизор (выход 1-4 вы выбрали). На рисунке показаны четыре источника входного сигнала.

4. Функция зеркала

Эта функция может реализовывать зеркало влево и вправо, вверх и вниз

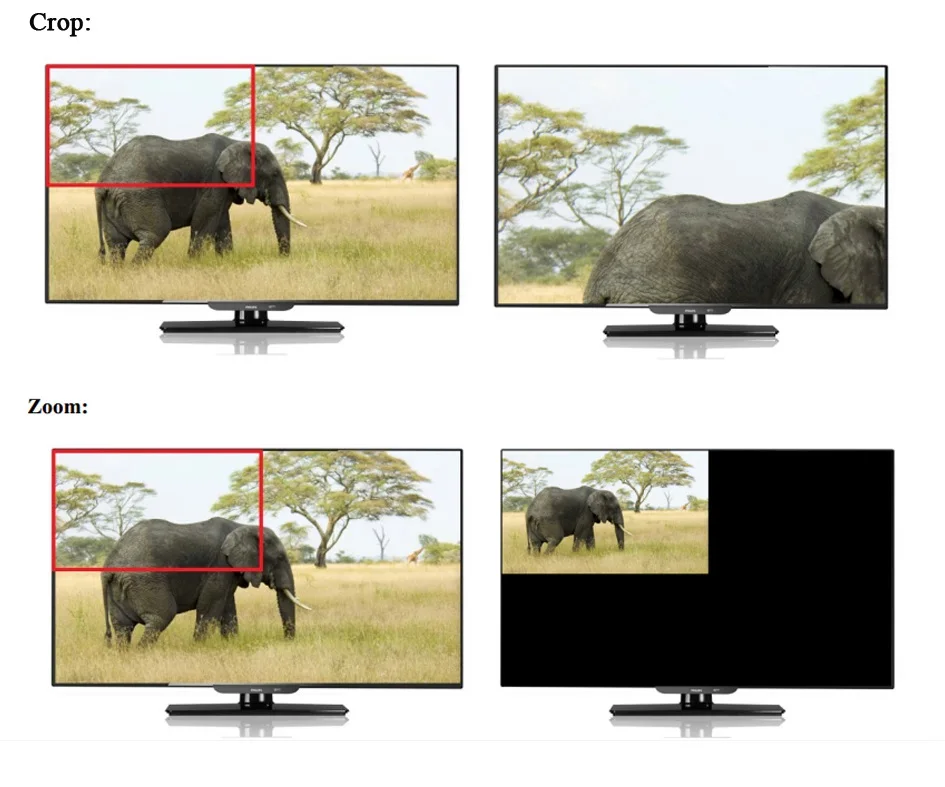

5. Функция обрезки и масштабирования

6. Ультра высокое разрешение 4K

Поддерживает разрешение до 4K @ 60HZ 4:4:4

7. HDMI аудио

Поддерживает аудио форматы HDMI, включая Dolby-5.1, DTS-5.1

8. Извлечение аудиосигнала

Поддерживает Аналоговое извлечение аудиосигнала, и аудио можно переключать независимо

9. HDCP и EDID

Совместимый HDCP 2,2 с управлением EDID.

10. Несколько способов управления

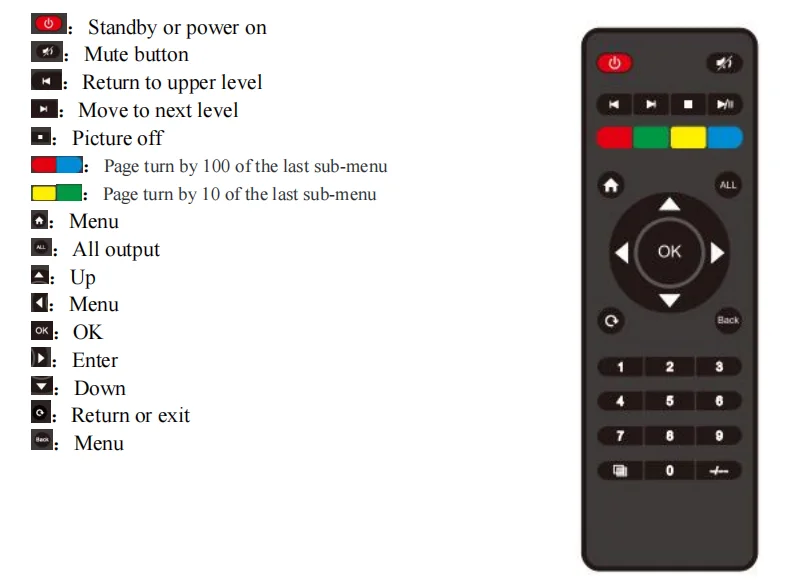

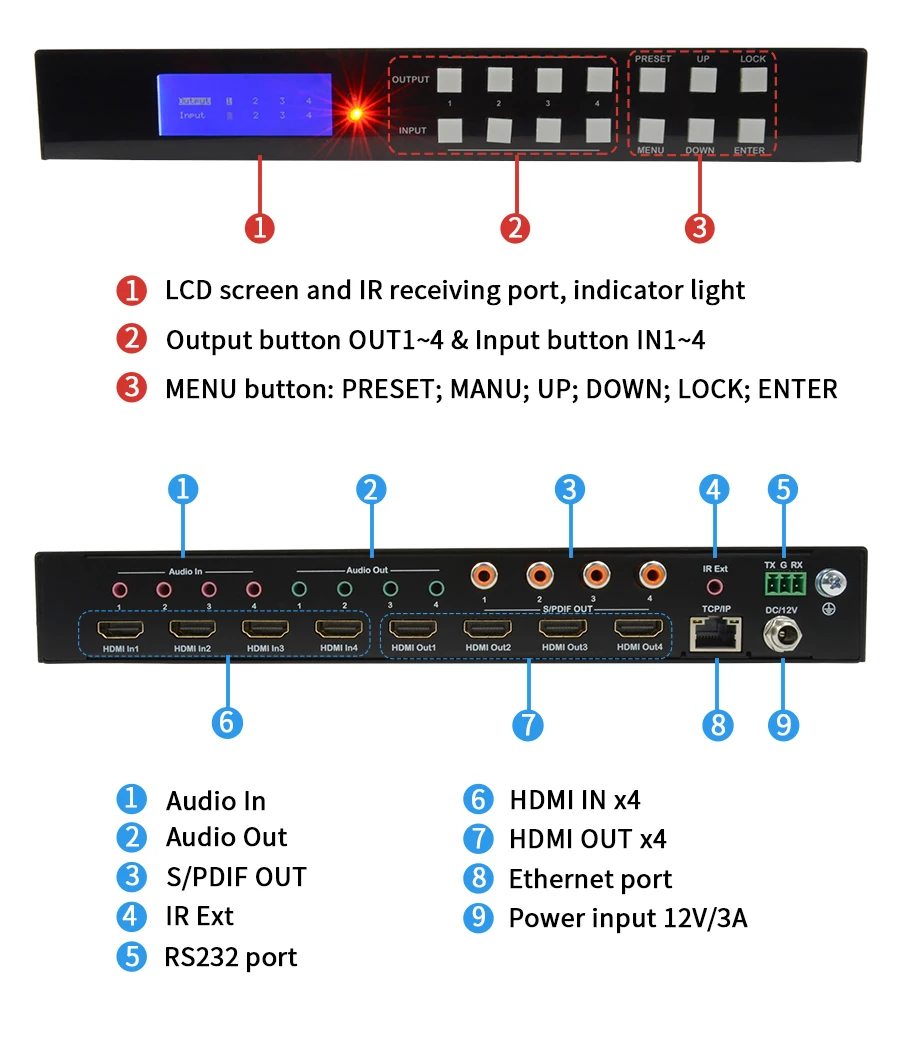

Управление через кнопку панели, пульт дистанционного управления, RS232 контроль, TCP/IP контроль

Подробная инструкция по эксплуатации:

Переключение сигнала включает в себя 4 канала переключения, которые могут быть настроены как вход/выход в соответствии с требованиями к форме матрицы 1 × 4 ~ 4 × 4. Он может переключать любой входной сигнал на 1 канал выхода или все каналы выхода.

Формат работы: «выходной канал» + «входной канал»

Например:

1. Выход переключателя 1 на вход 4 источника

Операция: нажмите «1» в выходной области + «4» в области, чтобы завершить переключатель

2. Выход 2, 1, 3 переключателя на вход 2 источника

Операция: нажмите «2», «1» и «3» в выходной области + «2» в исходной области, чтобы завершить переключатель

3. Переключение всех выходов на вход 4 источника

Операция: нажмите «4» в выходной области + «4» в области, чтобы завершить переключатель

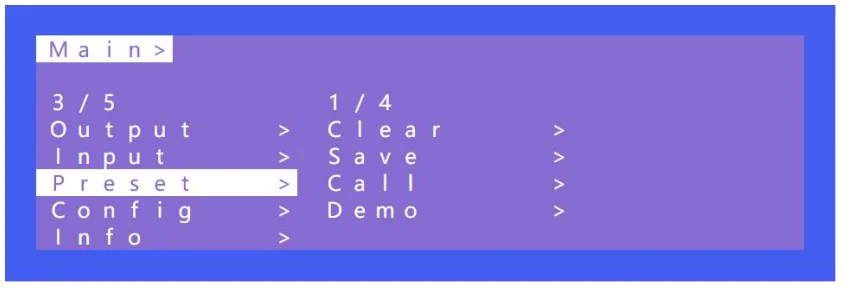

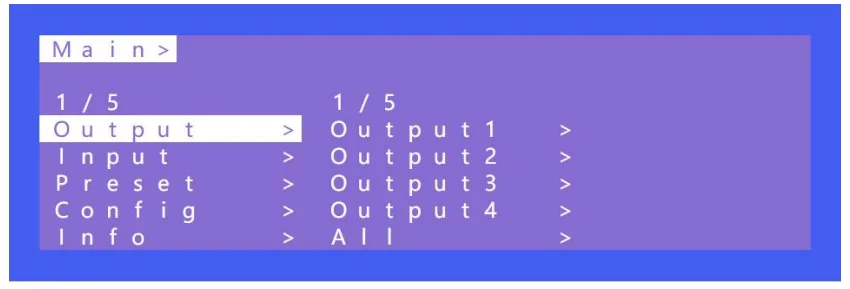

Главное меню разделено на 5 модулей, которые являются выходами, входами, предустановленными настройками, конфигурациями и информацией. Каждый модуль имеет несколько подменю, которые должны быть настроены соответственно.

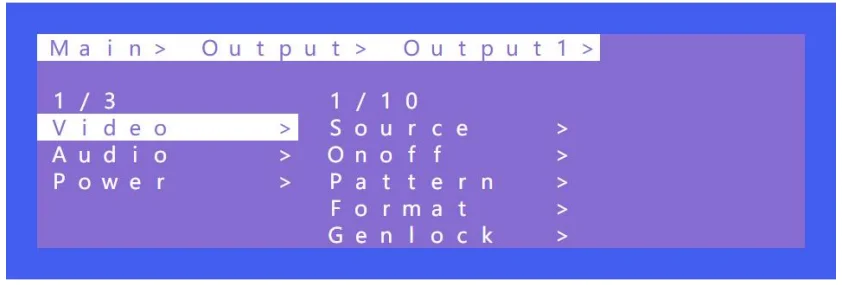

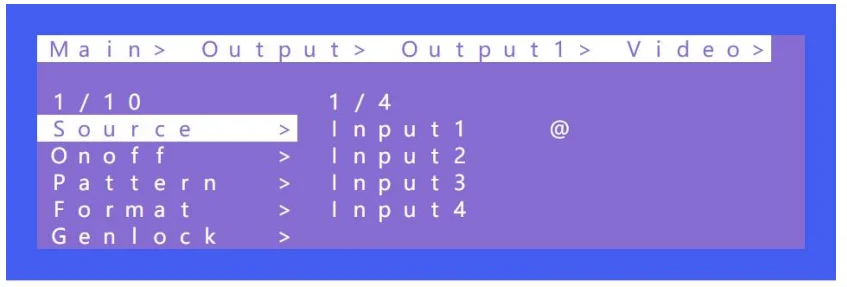

1) Источник

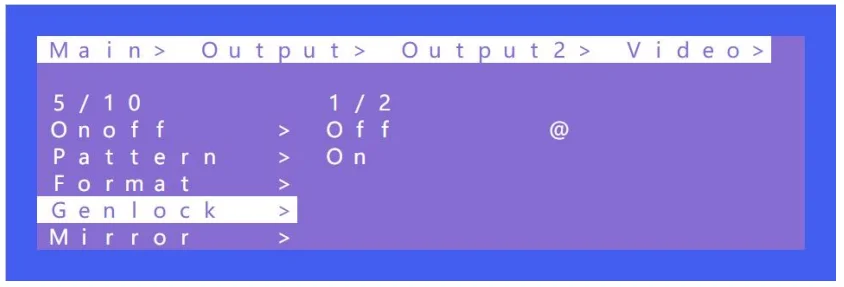

2) Вкл/Выкл

Включение/выключение любого выхода или включение/выключение всех выходов. Видео выходов включено по умолчанию.

3) узор

4) Формат

5) Genlock

...

Есть 4 варианта, в том числе встроенный EDID, пользователь EDID, копия HDMI EDID, temp, каждый вход EDID может быть установлен. По умолчанию используется default1. Когда EDID скопирован, EDID последнего телевизора будет временно храниться в чехол непрерывного источника питания после доступа. Подключите Новый телевизор EDID будет обновляться.

По умолчанию включено изменение. После копирования телевизора EDID звуковой параметр автоматически изменяется на LPCM2.0. При закрытии; Скопированный EDID не изменяет параметры звука.

Установка позволяет сохранить текущее видео, аудио, EDID и системные настройки, поддерживает 8 различных сцен. Предустановка может быть изменена и вызвана с помощью веб, команд и панелей. Предустановка по умолчанию соответствует заводским настройкам. Ниже представлены 4 варианта:

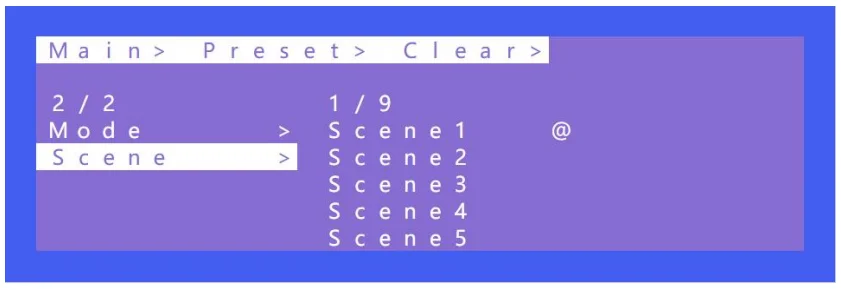

Ясно:Удалите выбранный набор.

Сохранить:Хранит текущие настройки (могут быть покрыты).

Вызов:Активирует Выбранный в данный момент предустановленный.

Демонстрация:Воспроизводит демонстрацию в соответствии с серией сцен.

...
