1. Введение продукта

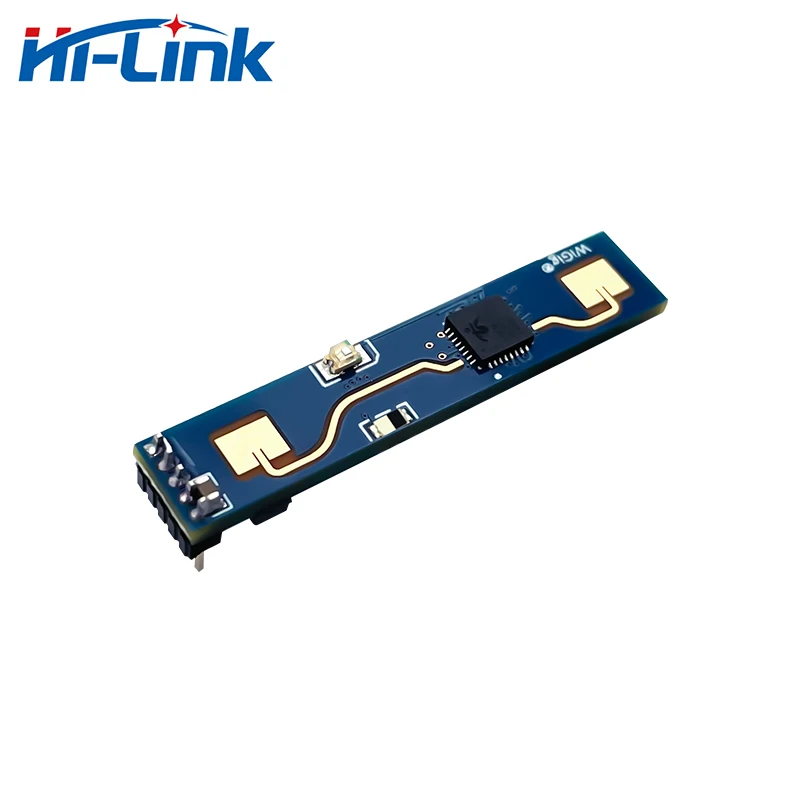

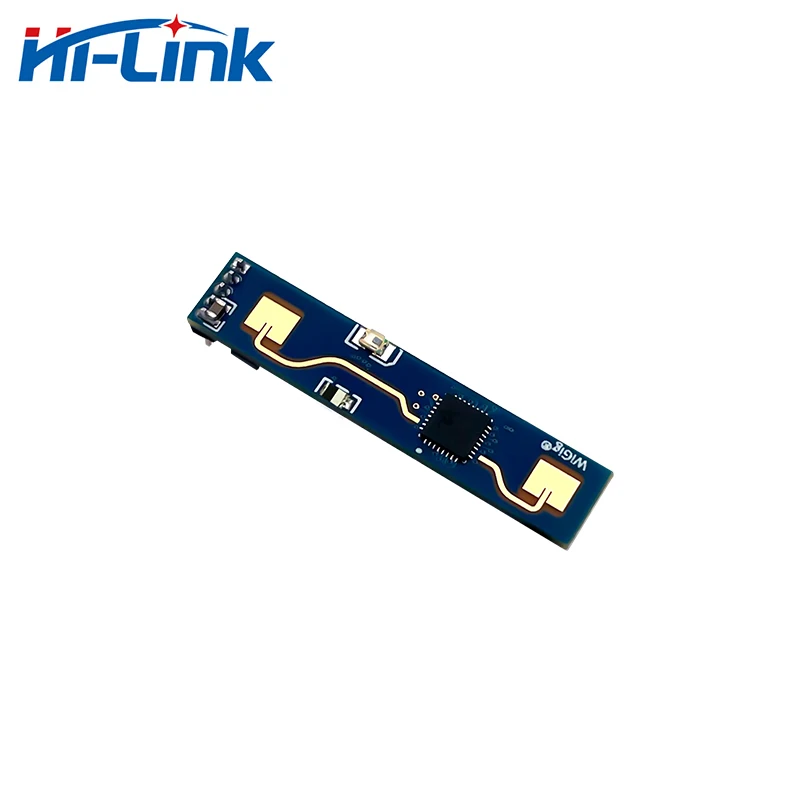

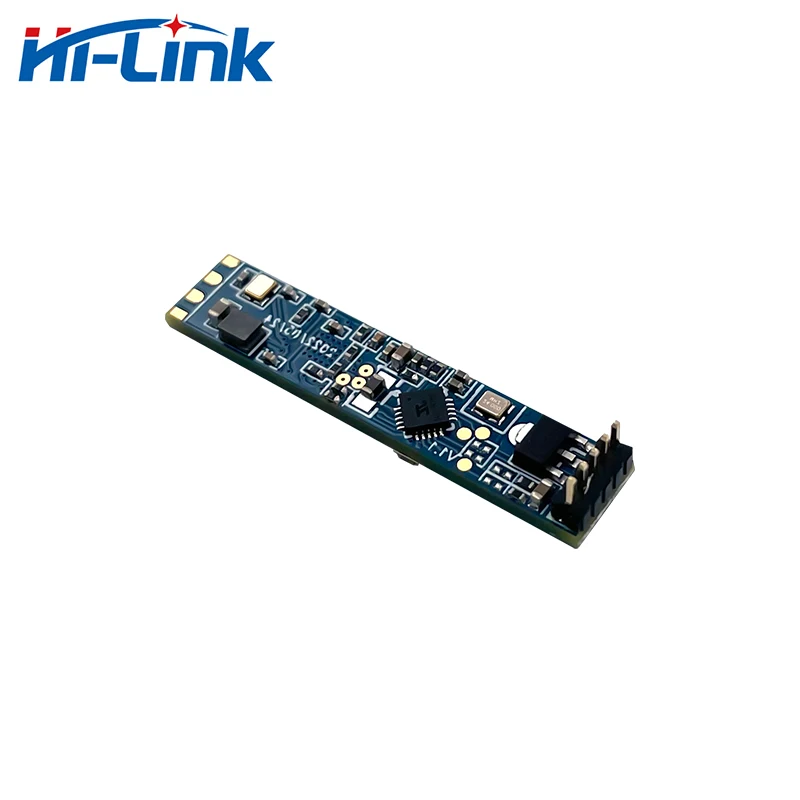

LD2410B обладает высокой чувствительностьюМодуль определения состояния человеческого присутствия 24 ГГцРазработанный Hilink Electronics. Его принцип работы заключается в использовании FMCW частотно-модулированных непрерывных волн для обнаружения человеческих целей в установленном пространстве. В сочетании с обработкой радарного сигнала и точными алгоритмами распознавания человеческого тела, он реализует высокочувствительное распознавание состояния человеческого присутствия и может идентифицировать человеческие тела в движении и стационарных состояниях. И вспомогательные сведения, такие как расстояние цели, могут быть рассчитаны.

Этот продукт в основном используется в крытых сценах, чтобы понять, есть ли движущийся или микродвижущийся человеческий организм в области, и выводит результаты обнаружения в реальном времени.Дальняя Дистанция обнаружения может достигать 5 метров, ИРасстояние разрешение 0,75 м. Предоставляет инструмент визуальной конфигурации, который может легко настроить дальность срабатывания, чувствительность чувствительности в различных интервалах, и беспилотное время задержки и т. д., чтобы адаптироваться к различным специфическим потребностям применения.

Поддерживает выход GPIO и UART, plug and play и может гибко применяться к различным интеллектуальным сценариям и конечным продуктам.

2. Особенности и преимущества продукта

Подключи и работай, простая сборка

Самая длинная Дистанция обнаружения до 5 метров

Большой угол обнаружения, покрытие до± 60 градусов

Точная идентификация в интервале, поддержка разделения диапазона обнаружения и защита помех за пределами интервала

Многоуровневая интеллектуальная Регулировка параметров может быть осуществлена через Bluetooth или последовательный порт для удовлетворения потребностей изменения сцены

Инструменты визуальной отладки и настройки

Маленький и упрощенный, минимальный размер только7 мм x 35 мм

Поддерживает различные способы установки, такие как потолочное подвесное и Настенное подвесное

Диапазон ISM 24 ГГц, соответствует стандартам FCC и CE

Конечный экономически эффективный выбор

Модуль обнаружения человеческого тела LD2410B использует технологию радиолокационного датчика с частотой 24 ГГц. По сравнению с другими решениями, он имеет очевидные преимущества в области применения человеческого тела:

1. В дополнение кЧувствителен к движущимся человеческим телам, Он также чувствителен кСтатический, резкий и сидящийКоторые не могут быть признаны традиционными решениями. Человеческое тело также может быть чувствительным;

2. Он обладает хорошей адаптируемостью к окружающей среде, и эффект зондирования не зависит от окружающей среды, такой как температура, яркость, влажность и колебания светильник;

3. Он имеетХорошее проникание оболочкиИ может быть спрятан внутри корпуса, он может работать, не открывая отверстия на поверхности продукта, что улучшает эстетику продукта;

4. Дальнее расстояние обнаружения и чувствительность на каждой дистанционной двери могут быть гибко настроены для достижения гибкой и тонкой персонализированной конфигурации;

5.С функцией Bluetooth, Вы можете поймать Серийный порт и непосредственно использовать приложение для отладки параметров радара.

3. Варианты Применения

Модуль обнаружения человеческого тела LD2410B может обнаруживать и идентифицировать тело человека при двигании, резкости, стоянии, сидении и Леже. Он поддерживает многоуровневые настройки параметров и может быть широко использован в различных сценариях AIoT. Общие типы:

Индукционный светильник для человеческого тела

Он определяет, есть ли кто-то в пространстве, и автоматически контролирует свет, такой как осветительное оборудование в общественных местах, Различные сенсорные огни, лампы и т. д.

Индукция человеческого тела Пробуждение экрана рекламы и другого оборудования

Автоматически включается, когда люди приходят, и автоматически спать, когда никто не приходит, чтобы сохранить мощность, доставка информации является более точной и эффективной
.

Защита для безопасности жизни

Защита от ультрафиолетовых лучей, чтобы предотвратить включение УФ-ламп, когда есть люди вокруг и причиняют травмы;

Автоматическое обнаружение и Оповещение об опасных местах для предотвращения попадания людей в определенные места высокого риска, такие как места высокого риска, установленные персоналом при взрыве угольных шахт
.

Умная бытовая техника

Когда в комнате нет человека в течение длительного времени, телевизор, кондиционер и другие электрические приборы автоматически отключаются, экономя энергию и безопасность
.

Интеллектуальная безопасность

Обнаружение и идентификация людей, вторгающихся, остающихся и т. Д. В указанном диапазоне.

4. Использование и конфигурация

4,1 стандартная схема применения

Модуль LD2410B непосредственно выводит обнаруженное состояние цели через IO pin (кто-то высокий, никто не низкий), И он также может выводить результаты обнаружения через последовательный порт в соответствии с указанным протоколом. Выходные данные последовательного порта включают в себя: состояние цели и расстояние вспомогательной информации и т. Д., пользователи могут использовать его гибко в соответствии с конкретными сценариями применения.

Напряжение питания модуля составляет 5 В, а мощность источника питания входного источника питания должна быть больше 200 мА.

Модуль ввода-вывода Уровень выходного сигнала 3,3 V. По умолчанию скорость передачи данных последовательного порта составляет 256000, 1 стоп-бит и не паритет.

4,2 роль параметров конфигурации

Пользователь может изменить параметры конфигурации модуля через последовательный порт LD2410B, чтобы адаптироваться к различным требованиям приложения, и содержимое конфигурации не будет потеряно, когда питание выключено. Настраиваемые параметры включают следующее:

Дальнее расстояние обнаружения

Установите самое дальнее расстояние, и будут обнаружены только человеческие цели, которые появляются на самом дальнем расстоянии, и результат будет получен.

Набор в единицы измерения расстояния ворота, и каждая расстояние ворота 0,75 м.

Включая самую дальнюю дверь для обнаружения движения и самую дальнюю дверь для статического обнаружения, Диапазон установки составляет 1 ~ 8, например, если самая дальняя дверь установлена до 2, только в том случае, если есть человеческого тела в 1,5 м ли она эффективно обнаруживать и вывода результата.

Чувствительность

Только когда обнаруженное значение целевой энергии (диапазон 0 ~ 100) больше, чем значение чувствительности, будет определяться, что цель существует, в противном случае она будет игнорироваться.

Значение чувствительности может быть установлено от 0 до 100. Чувствительность каждого диапазона ворот может быть самостоятельно установлена, так что обнаружение в различных диапазонах расстояния может быть точно отрегулировано, локальное Точное обнаружение или фильтрация источников помех в конкретных областях.

Кроме того, если чувствительность определенной дистанционной ворота установлена на 100, эффект не распознавания цели под дистанционным воротом может быть достигнут. Например, если чувствительность дистанционных ворот 3 и дистанционных ворот 4 установлена на 20, а чувствительность других дистанционных ворот установлена на 100, он может обнаруживать тело человека только в пределах 2,25-3,75 м от модуля расстояния.

Срок действия No-one

Когда радар выводит результат от человека к человеку, он сообщит о нем в течение определенного периода времени. Если в течение этого периода времени нет человека в радиолокационном диапазоне, радар не сообщит о человеке; Если радар обнаруживает человека в этот период времени, он будет обновлен снова. На этот раз, за считанные секунды. Это эквивалентно времени задержки no-one. После того, как человек уйдет, выходное состояние не будет одним, пока никто не превысит эту продолжительность.

4,3 Описание инструмента визуальной конфигурации

Для того, чтобы облегчить пользователю проверку и настройку модуля быстро и эффективно, предоставляется инструмент конфигурации ПК. Пользователь может использовать это программное обеспечение для подключения последовательного порта модуля, считывания и настройки параметров модуля и получения результатов обнаружения, сообщенных модулем. Данных и визуального отображения в реальном времени, что значительно облегчает использование пользователей.

Как использовать инструмент хост-компьютера:

1. Используйте инструмент USB для последовательного порта для правильного подключения последовательного порта модуля;

2. Выберите соответствующий серийный номер порта в инструменте главного компьютера, установите скорость передачи данных до 256000, выберите режим проектирования и нажмите, чтобы подключить устройство;

3. После успешного подключения нажмите кнопку Пуск, правый графический интерфейс отобразит результаты тестирования и данные;

4. После подключения, если кнопка «Пуск» не нажата, или нажмите «стоп» после запуска, информацию о параметрах режима можно прочитать или установить;

Примечание: параметры не могут быть прочитаны и настроены после нажатия кнопки Пуск, и конфигурация может быть выполнена только после остановки.
