Радиочастотный передатчик и приемник с дальним радиусом действия 5 шт./лот SV650 433

Радиочастотный передатчик и приемник с дальним радиусом действия 5 шт./лот SV650 433

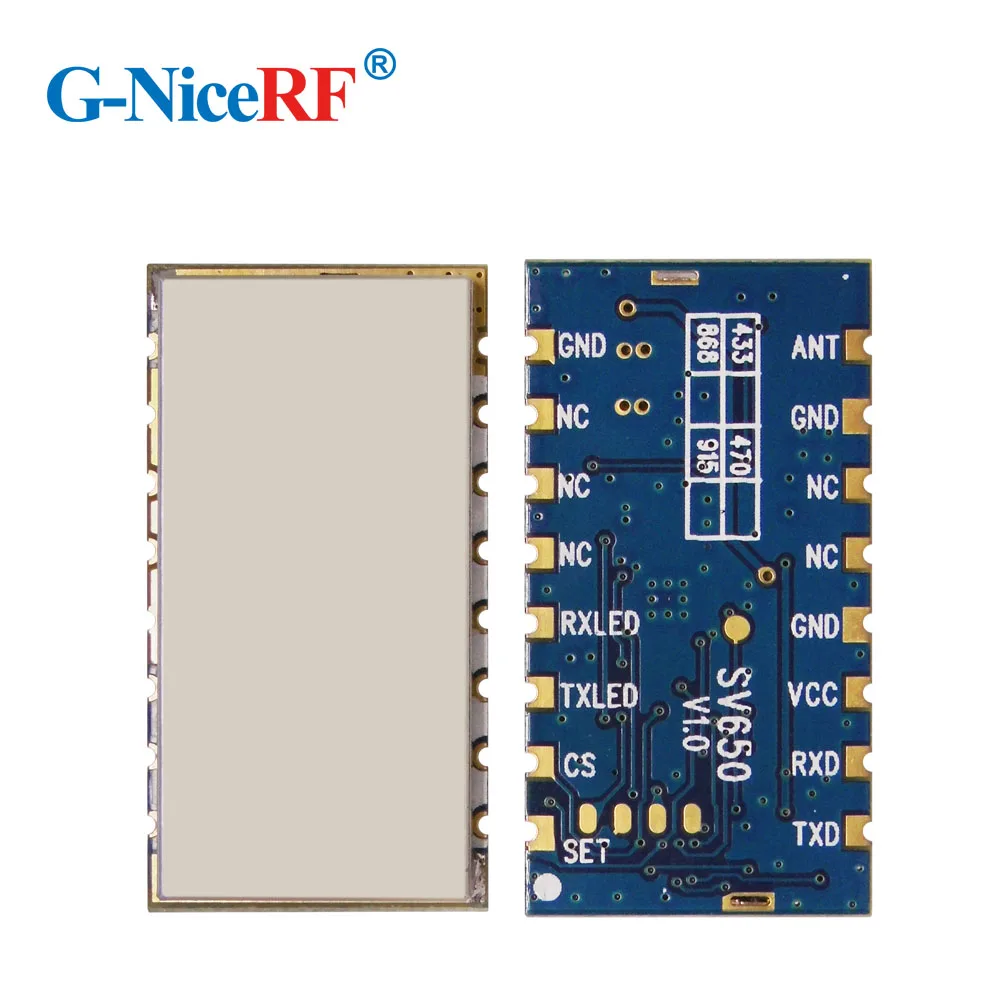

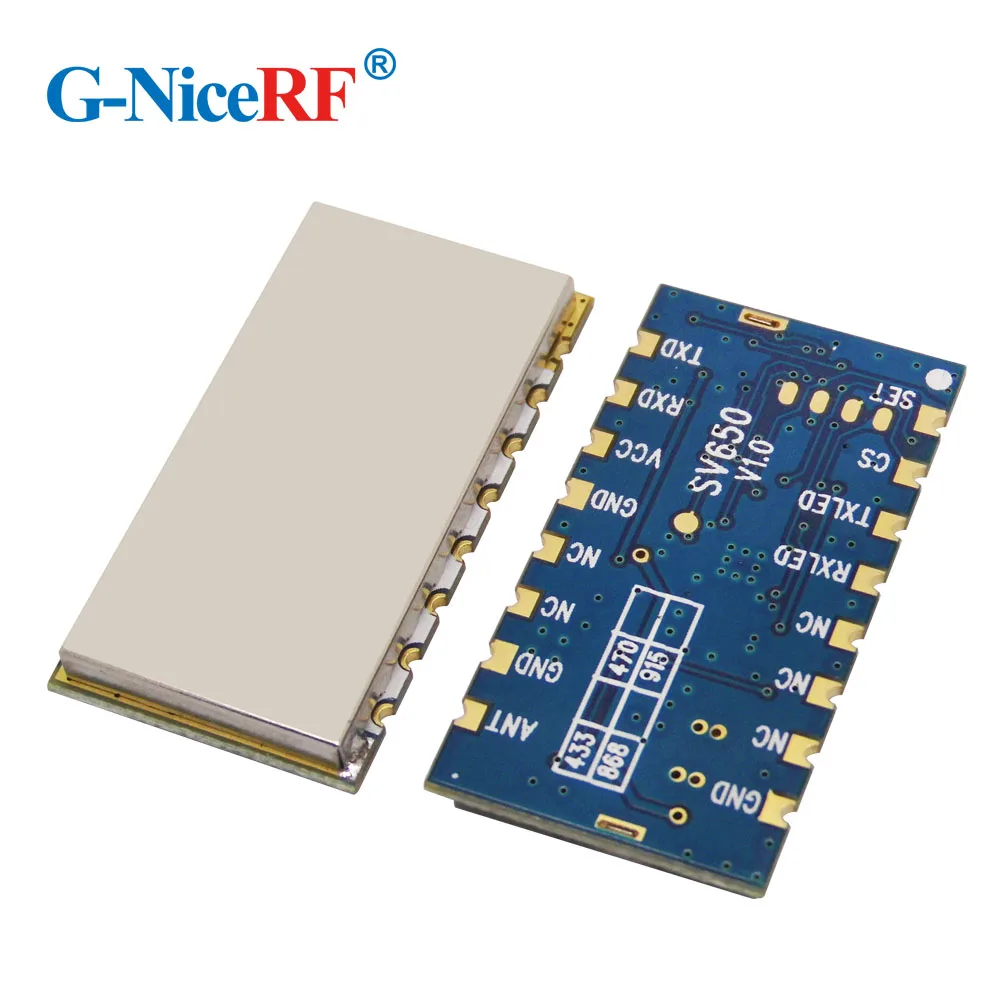

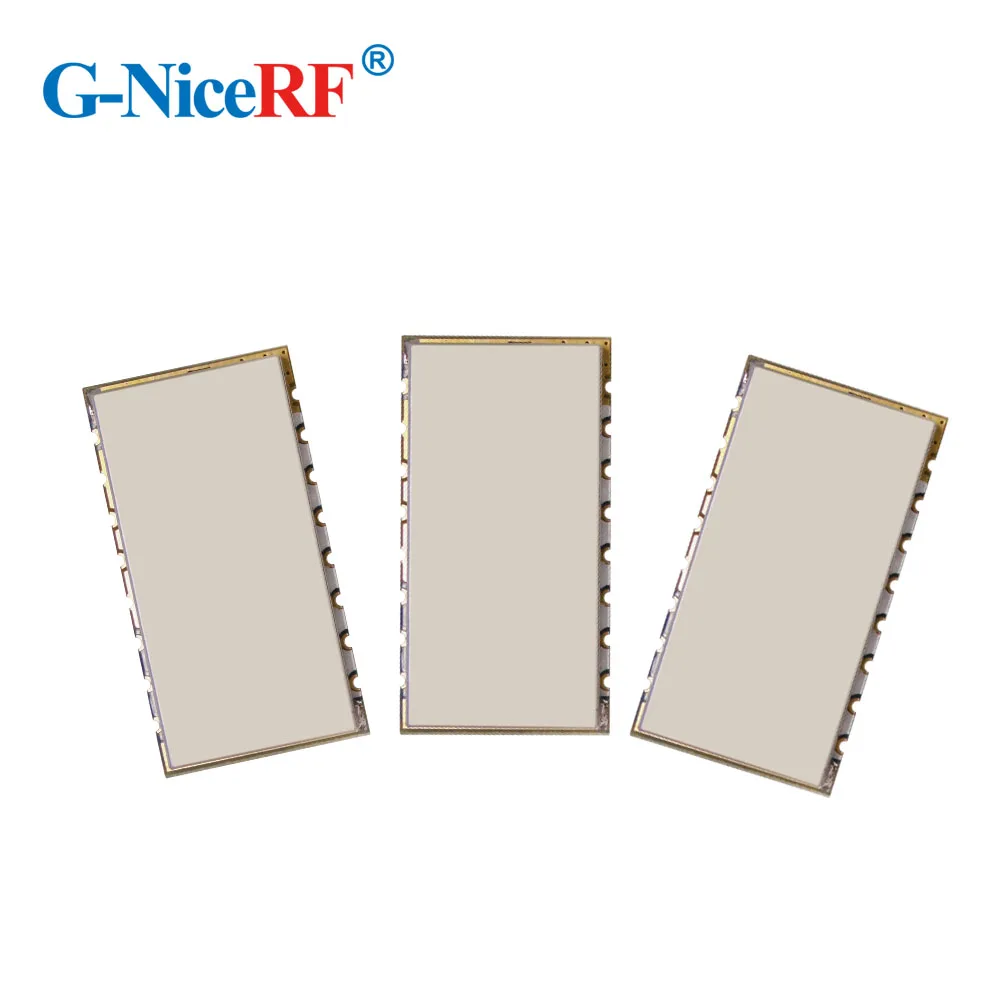

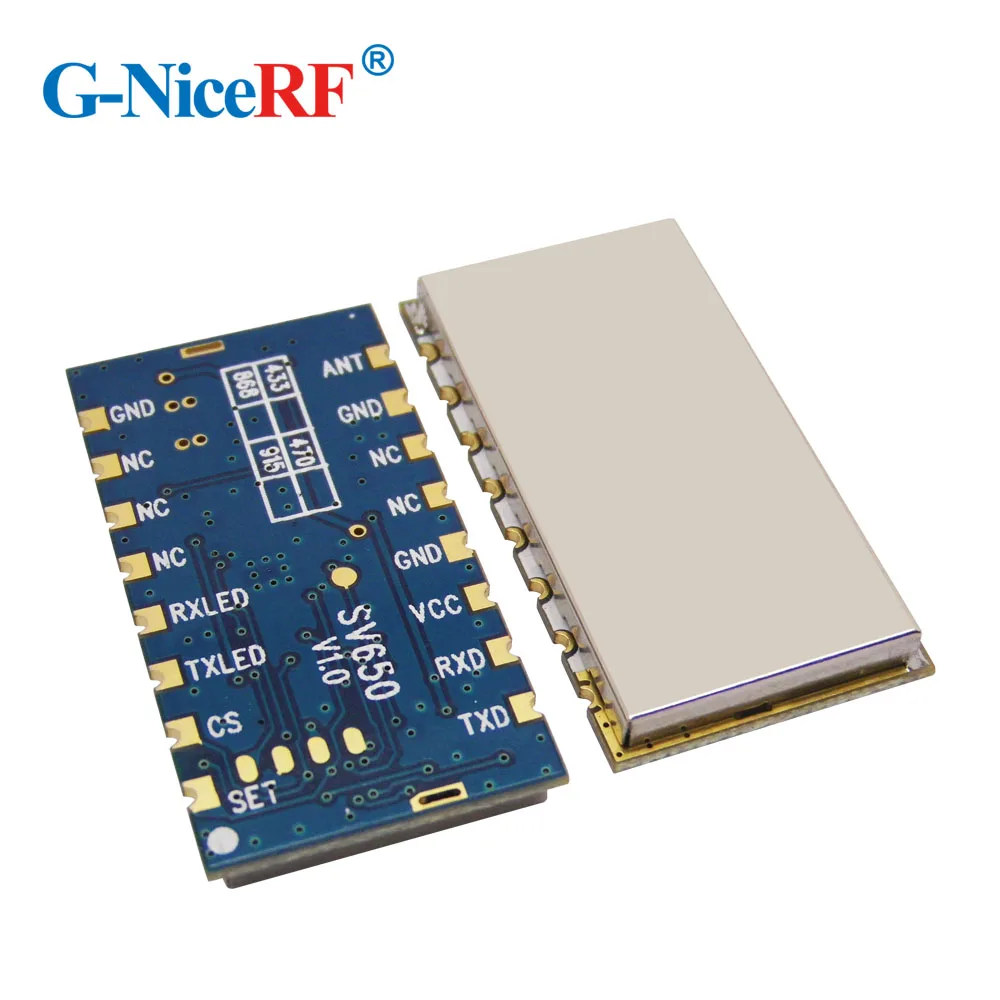

5 шт./лот SV650 433 МГц/TTL интерфейс 3 км дальность действия RF передатчик и приемник модуль

SV650-это Встроенный Ультра-маленький размер высокомощного интегрированного беспроводного модуля с использованием высокопроизводительного кремниевого лабораторного микрофона Si4432 RF. Чувствительность приемника в сочетании с низкой ведущей в отрасли выходной мощностью 500 МВт гарантирует расширение объема и улучшение производительности связи. Модуль обеспечивает многополосный многоканальный и сетевой идентификатор для уменьшения помех во время передачи для улучшения производительности передачи. Пользователи могут подключаться через программное обеспечение ПК или устройства через последовательный порт, и RF Online настроен для изменения соответствующих параметров.

Особенности:
* 3000 м RF линейный входРасстояние at1.2kbps
* 433/470/868/915 МГц
* 40 каналов
* 4 байта нетто ID
* 2 байта идентификатора узла
* Множественная скорость передачи данных о воздухе
* GFSK модуляции
* Антенна автоматически подходит и управление переключателем направления
* Поддержка настройки параметров последовательного порта
* Чувствительность: -121 дБм
* Максимальная выходная мощность: 500 мВт
* Напряжение: 3,3 ~ 7,5 V
* Температура: -40 ~ + 85 °C

Применение:
* Пульт дистанционного управления телеметрии
• Автоматическое считывание показаний
* Системы безопасности
* Регистратор данных
* Беспроводной передачи данных
* Автоматизация зданий и безопасность
* Здоровый мониторинга
* Беспроводной периферийные устройства
* Система контроля доступа
* Управления роботом

Подробная информация о продукте:

Посылка включает в себя:

Электронный Технические характеристики

Параметр

Мин.

Тип.

Макс.

Блок

Условия

Управление условия

Поставка Напряжение

3,3

5,0

7,5

V

Операционной Температура

-40

25

+ 85

Потребляемый ток

RX ток

25

MA

TTL

34

MA

485

TX тока

350

MA

На 27dBm

Ток в спящем режиме

≤ 5

МкА

RF параметр

Частота

414,92

433,92

453,92

МГц

При температуре не выше 433 МГц

470,92

470,92

509,92

МГц

При температуре не выше 470 МГц

849,92

868,92

888,92

МГц

При температуре не выше 868 МГц

895,92

914,92

934,92

МГц

При температуре не выше 915 МГц

Воздушный скорость передачи данных

1,2

9,6

38,4

Кбит/с

GFSK

Выход мощность

20

/

+ 27

ДБм

Установка с помощью программного обеспечения

Чувствительность

-121

ДБм

При температуре не выше 1,2 кбит/с

Pin-код

Pin-определения

Описание продукта:

-1 шт.

Набор

Параметры конфигурации включают (низкий, чтобы включить параметры конфигурации, выход высокого уровня по умолчанию)

2

CS

Модуль включен (низкий уровень сна, ток меньше 5uA, выход высокого уровня по умолчанию)

3

Txled

Излучаемый светильник на выходе (активный низкий)

4

RXLED

Выход индикатора приема (активный низкий)

5, 6, 7, 11, 12

NC

Свободных

8, 10, 13 лет

GND

Подключен к провода заземления

9

Муравей

Выход радиочастотного сигнала, затем антенна 50 Ом

14

VCC

Подключен к положительному источнику питания (Типичный 5 В)

15

TXD/A

Передача данных последовательной связи (@ 485 уровень, затем выход A)

16

RXD/B

Прием данных последовательной связи (@ 485 уровень, затем выход B)

Вспомогательное оборудование:

 Антенна:Антенна является важной частью системы связи. Его особенность напрямую влияет на производительность системы связи. Сопротивление соответствия модуля составляет 50 Ом, мы рекомендуем пользователям использовать стандартную пружинную антенну.

 USB доска мост:Модули, необходимые инструментом конфигурации для настройки относительных параметров. Компания поставляет USB интерфейс, соответствующий адаптеру пластины с TTL/RS485 уровнем, так что пользователи могут быстро и легко с ПК боковой связи.

Spctrogram:

Излучаемой: измерение уровня выбросов

Излучаемой: измерение уровня выбросов

Излучаемой: измерение уровня выбросов

   Излучаемой: измерение уровня выбросов
