Модуль интеллектуального TFT-LCD

Модель

STWI101WT-01

Руководство по оборудованию

Предисловие

Это руководство по оборудованию является частью нашей интеллектуальной TFT-LCD модульной документацией. Он предоставляет информацию в отношении эксплуатации, установки, конфигурации, функции, системы, а также его технического проектирования и принципа работы.

Организация руководства

ВSTWI101WT-01Руководство по оборудованию представлено в следующих главах:

Глава

Содержимое

1

Обзор особенностей и функционального объема STWI101WT-01

2-3

Технические параметры, описание интерфейса

4-5

Аксессуары, физические размеры

6-8

Электрические компоненты, правила именования, Международная сертификация

Приложение

Руководство по ОУР,Глоссарий

Онлайн-услуги клиентов

Поддержка клиентов предоставляет полную дополнительную информацию о интеллектуальных продуктах через онлайн-услуги следующим образом:

Прочая поддержка

В случае возникновения технических вопросов, пожалуйста, свяжитесь с каменными представителями в филиалах и филиалах, несущих ответственность за вашу область.

Торговые марки

КаменьЗарегистрированные торговые маркиКак показано ниже:

-Камень

-Технология STONE

-Интеллектуальный HMI

-Модуль интеллектуального TFT-LCD

Сокращения

Таблица аббревиатуры в этом руководстве по оборудованиюЯвляетсяКак показано ниже:

Светодиодный Светильник, излучающий диод

Центральный блок обработки процессора

ОУР Электростатическое чувствительное устройство

HMI Интерфейс машины человека

Интерфейс IF

Жидкокристаллический ЖК-дисплей

Универсальный асинхронный приемник/передатчик UART

COM Коммерческая

Вход данных DIN

Выход Выход данных

ВВ входное напряжение

GND Наземный

Тр сенсорная панель

В конце этого руководства в Глоссарии приводится список всех технических терминов вместе с их пояснениями.

1Введение

Эта глава содержит общую информацию о:

-Краткое введение

-Гарантия

-Характеристики продукта

-Область применения

-Принцип работы

-Обработка операций

-Управление программным обеспечением

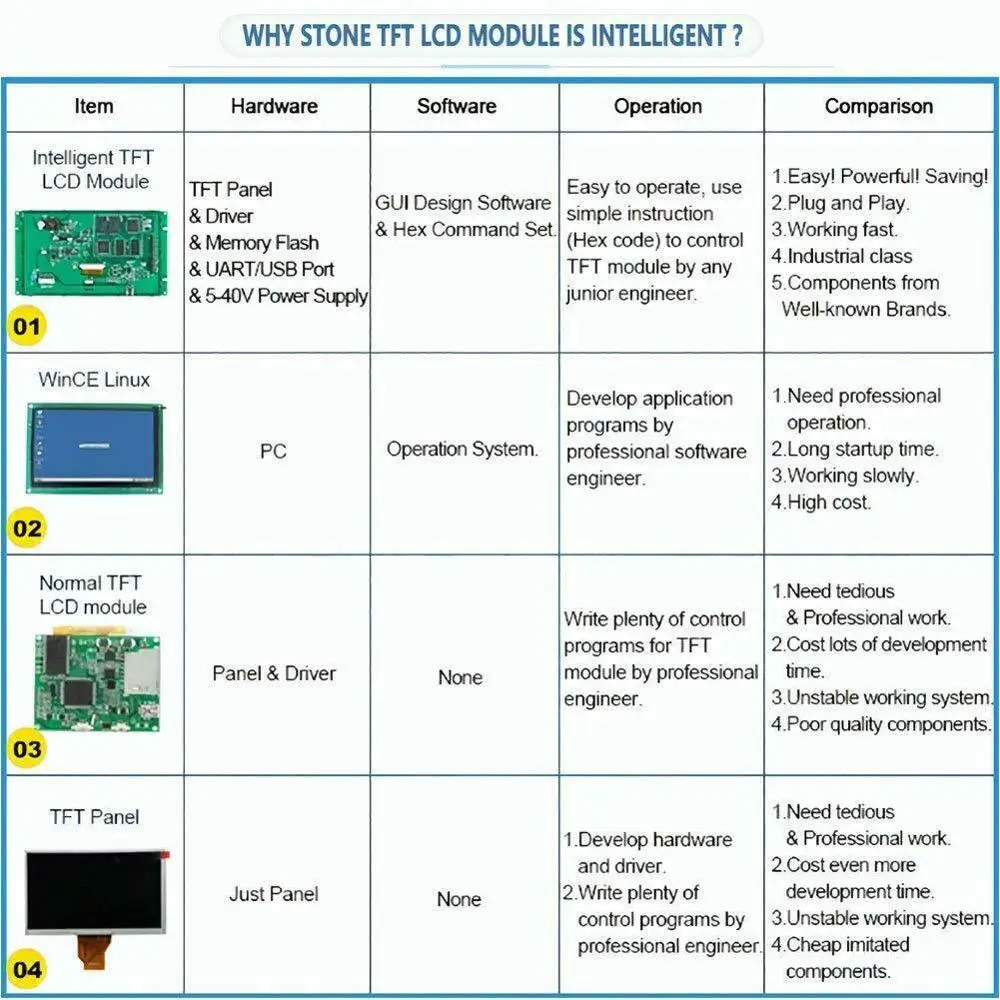

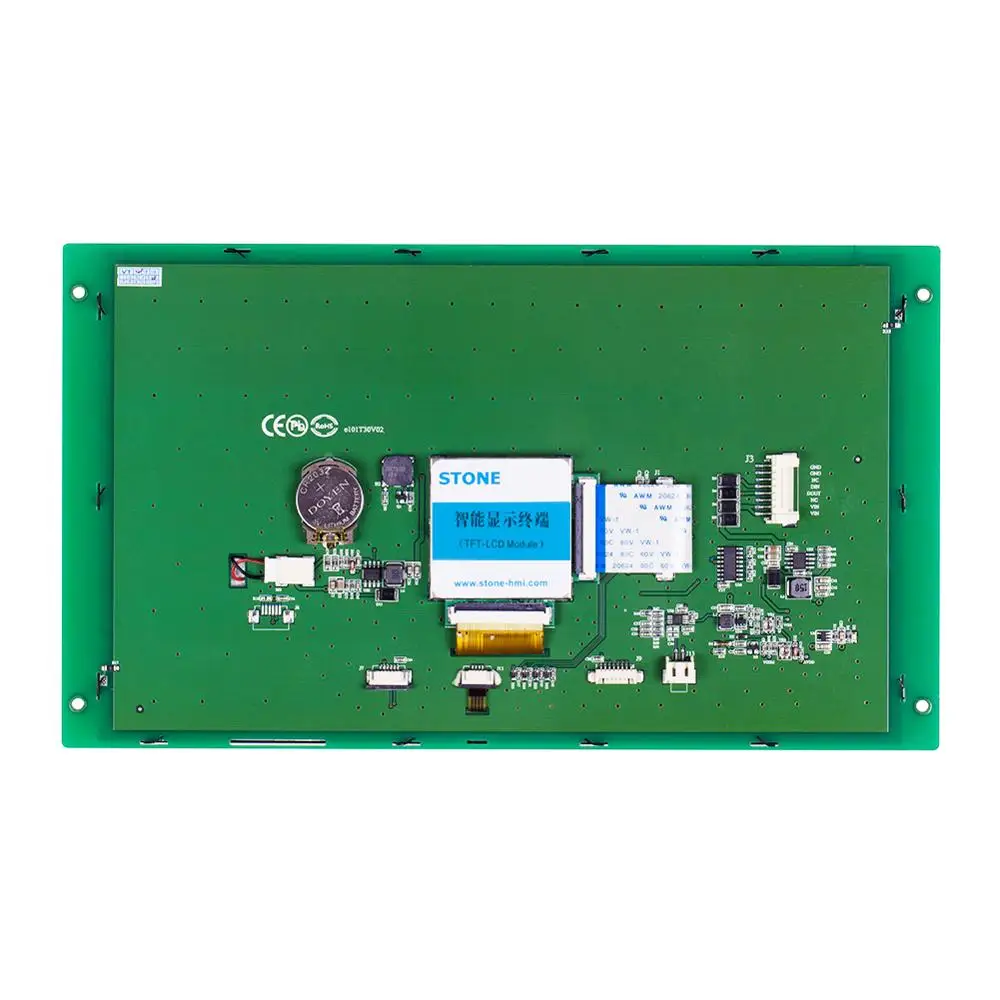

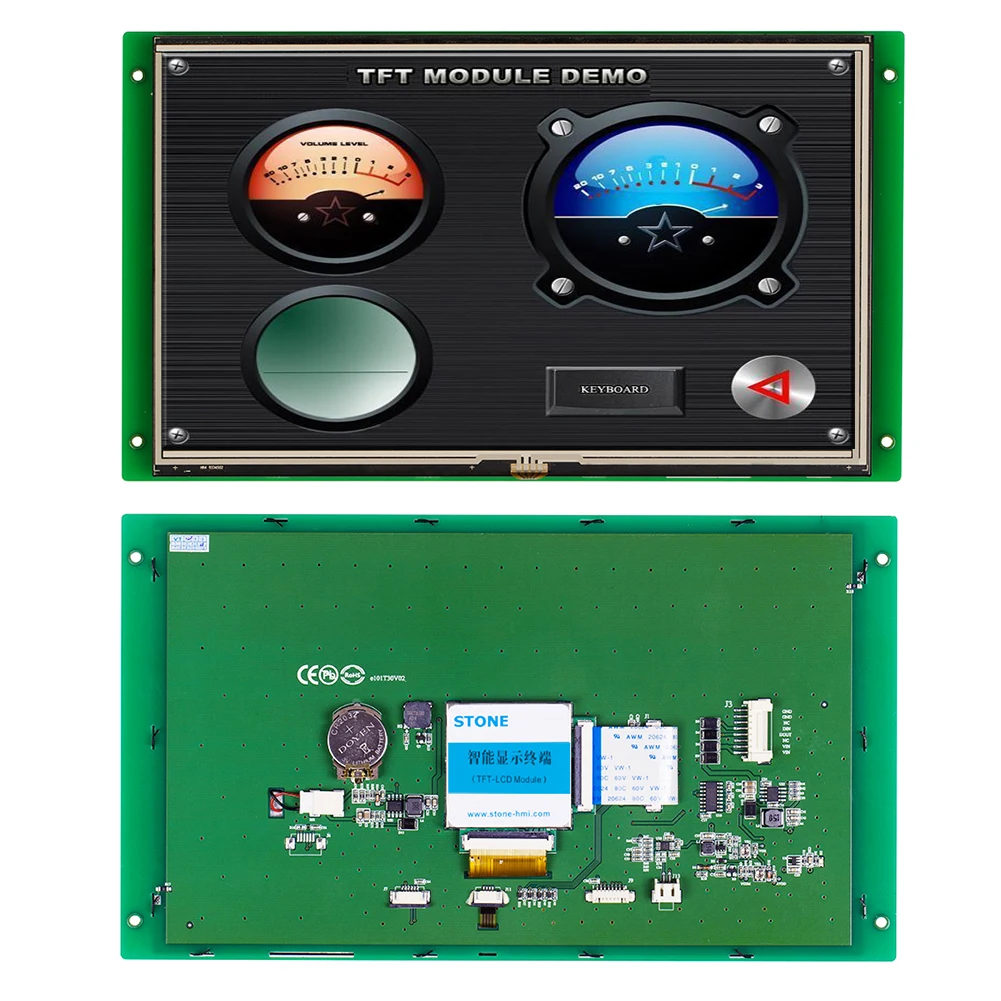

Краткое введение

ВSTWI101WT-01Была задумана какTFT мониторИСенсорный контроллер.В комплект входит процессор, программа управления, драйвер, флэш-память, RS232/RS422/RS485/

TTL/LANПорт,Wi-Fi / BLuetooth,Сенсорный экран, источник питания и т. Д., поэтому это целая система отображения, основанная на мощной и легкой операционной системе,Который может управляться любым MCU.

STWI101WT-01 может использоваться для выполнения всех основных функций, таких как отображение текста, отображение изображения, отображение кривой, а также Сенсорная функция, Функция видео и аудиоИ т. Д. Пользовательский интерфейс может быть более широким и разнообразным. И флэш-память может хранить ваши данные, файлы конфигурации,ИзображениеФайл, шрифт, видео файл и аудио файлИ т. д.

1,2 гарантия

Все продукты, приобретенные у нашей компании, гарантированно сохраняют в хорошем ремонте для

3 года. Если проблемы с качеством (EXcept ошибка человека) происходит в гарантийный период, наша компания будет поддерживать бесплатноДляЗаменить сломанный один без каких-либо условий.

1,3 характеристики продукта

-СКортекс а8ЦП и управляющее устройство

-Контролируется любым MCU

-Отображение изображения/текста/кривой/Видео

-262K(18 бит)Цветной TFT дисплей

-С/без сенсорного экрана

-RS232/RS422/RS485/ TTL UART интерфейс и USB порт

-EВПорт rnet/Wi-Fi/Bluetooth опционально

-Широкий диапазон напряжения

-Простота в использовании! Мощная функция! ЭкономияБольшое развитиеСтоимость и время!

1.4 области применения

Широко используется в различных промышленных областях

-Медицинское и косметическое оборудование

-Инженерное оборудование и транспортное оборудование

-Электронный инструмент

-Промышленная система управления

-Электроэнергетическая промышленность

-Civil Electronic Equipment

-Оборудование для автоматизации

-Трафик

-NПроект ew energy

-IOT приложения

И т. д.

1,5 принцип работы

Модуль интеллектуального TFT-LCD поддерживает связь с клиентом

MCU/CPU/FPGA / PLCЧерез командуS(Json-команда и шестигранный код), а затем MCU будет управлять подключенным оборудованием для работы в соответствии с полученными командами.

1.6 обработка операций

Только3 шагаДля использования нашего модуля TFT-LCD:

БуиLd a GUI проект от STONE designer GUI editor сPng/jpg/bmp/svg/gif изображениеФайлы.

Подключение к MCU клиента через RS232,RS422,RS485,TTL напрямую. Подключи и работай.

Напишите простую программу MCU для управления модулем TFT-LCD через CommanD набор.

(Json-кодДляTFT-LCD Модуль и шестигранный кодДо CMCU ustomer's).

Вот и все.

Протокол связи (настраиваемый командный набор) состоит из 2 частей:

Команда Initiative (MCUА.TFT-LCD модуль)

Головка оправы:Ст <

Содержание команды:{Jsone}

Конец оправы:> ET

Например:

ST<{"cmd_code":"open_win","widget":"label_value"}>ET ST<{"cmd_code":"set_value","widget":"label_value","value": 100}>ET

Важно: текстовое содержание должно быть с кавычками («»), включая имя Widgets, но содержание значения не должно быть с кавычками, такими как значение или истинное/ложное состояние.

Пассивная команда (модуль TFT-LCDА.MCU)

Основной формат команды:

Головка рамы+CMD+Лен+Данные+Рама хвоста+CRC16

Пример:Ст <0x10680x00040x01 0x02 0x03 0x04> ETCRC16

TОн TFT ЖК-модульКомандная рама последовательного порта состоит из 5 блоков данных, показанных в таблице1-1. 6. Все команды последовательного порта или данные представлены с шестигранным форматом. Передача данных в формате MSB. E.g. Для 0x1234, сначала отправьте 0x12, а затем отправьте 0x34.

DEfinition

FРамеЗаголовок

Команда

Длина

DAta

Рама хвоста

Код проверки CRC

LДлина(Байт)

3

2

2

N

3

2

DОписание

Может быть настроен

Специальная командная функция, настройка по умолчанию

Количество байтов данных

-

Может быть настроен

Настройка по умолчанию

Пример

Ст <

0x1068

0x0004

0x01,0x02,0x03, 0x04.

> ET

CRC16

Более подробную информацию см. В руководстве по разработке.

1,7 Управление программным обеспечением

Мы предложим простой"Графический редактор Stone Desinger"Чтобы помочь вамДизайн нового файла проекта дляИнтеллектуальный модуль TFT-LCDWindows system PC или MacOS PC, или он также может проектировать на веб-сайте напрямую.

2TПараметры

Эта глава содержит технические данные о:

-Физические параметры:

Физические параметры

Дисплей

-Параметры оборудования:

Процессор

Память

Интерфейс

Питание

-Хранение и тест

Электрические характеристики

ОкружающийCДополнительные функции

Помехи

РадиоIРекомендации

-Поддерживающее устройство

Поддерживающее устройство

Технические параметры

Физический параметр

Размеры

10,1 дюймов

Разрешение

1024 × rgb× 600

Расстояние между пикселями

0,2175 (в) × 0,2088 (В)

Цвет

262144 цветов (18 бит)

Область просмотра

222,72 (в) × 125,28 (В)

Размер дисплея

225,9 мм × 127,9 мм

Общий размер

257,8 мм × 148,1 мм × 15,2 мм(T)

(Стандартный тип)

257,8 мм × 148,1 мм ×23,8 мм (T)

(С портом Ethernet)

Вес нетто

795 г (T)

Дисплей

Тип подсветки

Светодиодный

Яркость

400cd/m2

(Яркость может регулироваться на 100 уровней)

Контрастность

800:1

Срок службы подсветки

30000 часов

Угол обзора

85 °/85 °/85 °/85 °(L/R/U/D)

Панель TFT

Промышленная панель класса А

Сенсорный экран

4 провода Сопротивление сенсорный/емкостный сенсорный/без сенсорного экрана

Режим экрана:

Цифровой

Процессор

Процессор

Кортекс а8

Частота обновления

1 г Гц

Максимальная частота кадров

60 кадров в секунду

Память

Флэш-память

Стандартный 256 Мб, расширение 1 ГБ или 2 Гб

Объем памяти для изображения

В соответствии с возможностями изображения, предлагаем формат «PNG, BMP, JPG, SVG, GIF».

Интерфейс

Серийный интерфейс

RS232 / RS422 / RS485 / TTL уровень

Интерфейс Ethernet

10 м/100 м (опционально)

Беспроводной интерфейс

Wi-Fi / Bluetooth (опционально)

Загрузка файла проекта

Порт USB2.0 или U диск для хранения

Питание

Номинальное напряжение

+ 12 В постоянного тока или + 5 В постоянного тока

Допустимый диапазон напряжения

+ 7 В постоянного тока...+ 28 В постоянного тока или + 5 В постоянного тока

Макс. Допустимые переходные процессы

+ 28 в

Время между двумя переходными режимами

Минимум 50 сек

Внутренний предохранитель

2а Самовосстанавливающийся Предохранитель

Энергопотребление

3,0 W

Электрические характеристики

Параметр

Состояние

Мин

Тип

Макс.

Ток подачи

Вин = 12 В

(Максимальная яркость)

370ма

Вин = 12 В

(Близкая яркость)

190ма

Скорость передачи данных

115200 БПС

Сигнал

Технические параметры

Условия окружающей среды

Макс. Допустимая температура окружающей среды

Управление

Хранение

-30℃ ~+ 80℃

-30℃ ~+ 80℃

Относительная влажность

Управление

Хранение

55℃, 85%

60℃, 90%

Ударная загрузка

Управление

Хранение

15g/11 msec

25 г/6 мс

Вибрация

Управление

Хранение

0,035 мм (10 - 58 Гц)/ 1 г (58 - 500 Гц)

3,5 мм (5 - 8,5 Гц)/ 1g (8,5-500 Гц)

Барометрическое давление

Управление

Хранение

706 до 1030 hPa

От 581 до 1030 hPa

Помехи

Статический разряд

(Контактный разряд/Воздушный разряд)

EN 61000-4-2

6 кВ/8 кВ

Радиочастотное излучение

EN 61000-4-3

10 В/м, 80% AM

1 кГц

Импульсная модуляция

ENV 50204

900 МГц±5 МГц

10 V/meff., 50% ED, 200 Гц

RF проводимость

EN 61000-4-6

150 кГц-80 МГц

10 в, 80% AM, 1 кГц

Взрыв помех

Линии поставки

Технологические линии передачи данных

Сигнальные линии

EN 61000-4-4

2КВ

2КВ

1КВ

Радиопомехи

Уровень радиопомех, соответствующий

EN 55011

Класс А

Поддерживающее устройство

Порт UART

Поддержка

RS232 / RS422 / RS485 / TTL

Сетевой порт

Поддержка

Порт Ethernet/Wi-Fi / Bluetooth

Флэш-память

Поддержка

Стандартный 256 Мб, расширение 1 ГБ или 2 Гб

Зуммер

Поддержка

RTC

Поддержка

Usb-порт

Поддержка

Онлайн загрузка по USB кабелю

Интерфейс диска для хранения U

Поддержка.

Загрузка или копирование пользовательских данных в автономном режиме

Сенсорный экран

4 сопротивление провода/емкостный

Векторный шрифт

Стандартный формат TTF


Поддержка формата PNG/JPG/BMP/SVG/GIF

Аудиоинтерфейс

Поддержка формата WAV

Длина одного аудиофайла не ограничена, теоретически до 4096 аудиофайлов, мощность динамика 8 Ом 2 Вт или 4 Ом 3 Вт

Набор команд

Унифицированные упрощенные наборы команд

3InterfaceDescription

Эта глава содержит описание интерфейсов:

-VVC

-NC

-DOUT

-DIN

-GND

Пожалуйста, сообщите тип интерфейса перед заказом. RS232/RS422/RS485/TTLINterface.

COmmunicationИнтерфейсОпределение:

ШтырьNAme

ШтырьНет.

Тип штифта

Интерпретация

GND

1,2

П

Мощность заземления

DIN

4

I

Ввод данных

Выход

5,

О

Выход данных

NC

3,6

Нет

VCC

7,8

П

Источник питания InpuT

I: вход O: выход P: мощность

ПримечаниеA:1. Принятие8Контактный разъем 2 мм.Код модели: A2006WF-08A.

2. Направление сигнала было определено с TFT-LCD модулем;

«I» относится к сигналу от пользователяMCUПередано в модуль TFT-LCD.

3. Контакты с тем же определением соединены вместе в модуле внутри.

4. RS232,RS422,RS485,Порт TTL может быть по умолчанию, что необходимо указать в заказе.

Примечание B: Выбор скорости передачи данных для последовательного интерфейса:

BAUd rate(bps)

1200

2400

4800

9600

19200

38600

57600

115200

4Аксессуары

Эта глава содержит аксессуары:

-Двойной8-Контактный соединительный кабель

-8-Контактный разъем

-TКабель ype AUSB

-Конвертер: USBФлуоресцентныйRS232/RS422/RS485/TTL

-Металлический ободок (опционально)

-IP65 пластиковая коробка (опционально)

Название аксессуара

Модель

Примечание

ФотоТуры

Двойной 8-пинцет

L8

Дополнительно: 10 см/20 см/35 см/65 см

8-контактный разъем

S8

SMD-8 2,0 мм с замком

Кабель типа AUSB

Лу

Двойной USB порт кабель

Онлайн-загрузка

Конвертер

UR2.0

UR4.0

UR1.0

USB к RS232

USB к RS422 / RS485

USB в TTL

U-диск для хранения

Автономная функция пакетной загрузки USB

Название аксессуара

Модель

Примечание

ФотоТуры

IP65 пластиковая коробка

(Опционально)

PB-043

PB-050

PB-056

PB-070

PB-080

PB-104

Для: 4,3 ”, 5”, 5,6 ”, 7”, 8 ”, 10,4”

Металлический ободок

(Опционально)

MB-035

MB-043

MB-050

MB-056

MB-070

MB-080 MB-101

MB-104

Для: 3,5 ", 4,3", 5 ", 5,6", 7 ", 8", 10,1 ", 10,4"

5Физические размеры

Эта глава содержит информацию о физических размерах.

6Электрические компоненты

Эта глава содержит бренды компонентов:

-Панель TFT

-СенсорныйSЭкран

-ЦП

-ЖК-контроллер

-Флэш-память

-Коннектор

-Емкость

-IC

7Правило именования

Эта глава содержит правило именования:

Как образецSTWI101WT-01N

Код

Объяснение

ST

Код компании

W

Третья версия продукта

I

I = Промышленный тип; A = Расширенный тип; C = Civil Тип

101

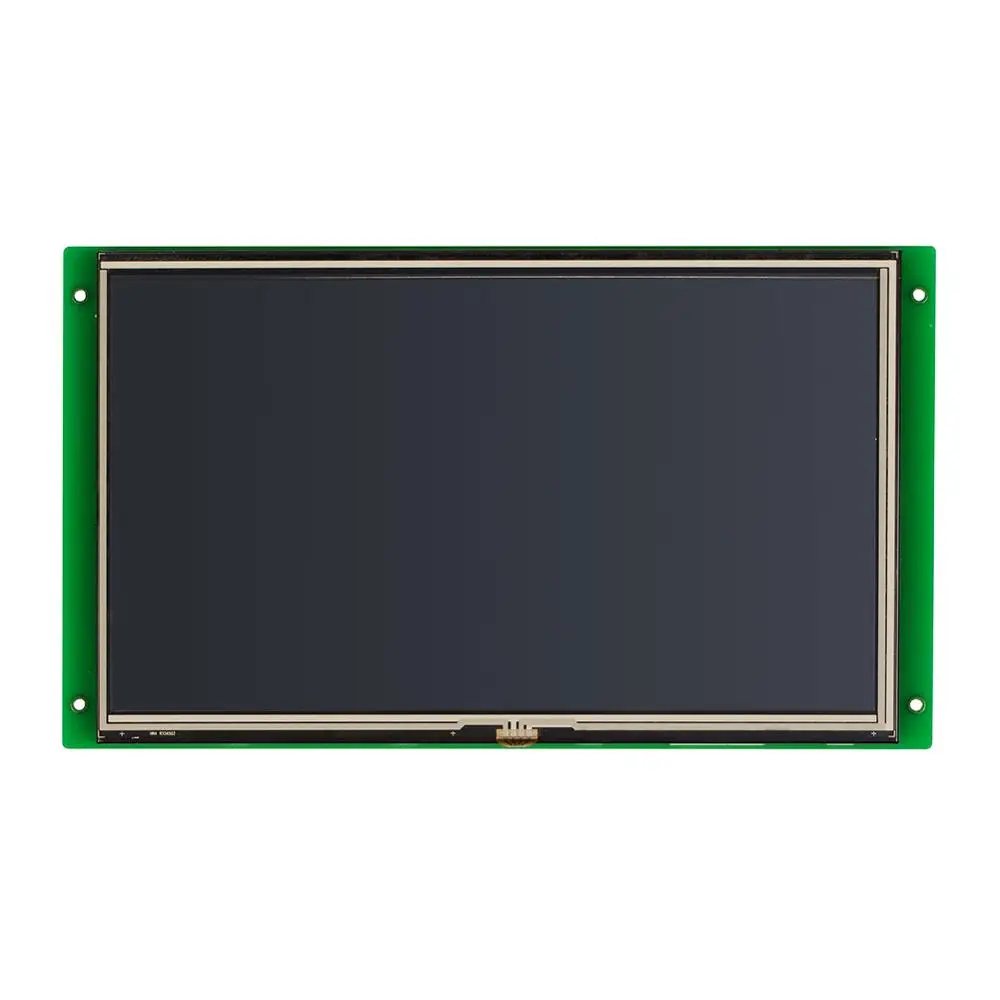

На тонкопленочных транзисторах на тонкоплёночных транзисторах Панель Размер: 10,1 дюймов

W

W = широкое напряжение (+ 7 В до + 28 в) L = низкое напряжение (+ 5 В)

T

T = резистивный сенсорный экран

N = без сенсорного экрана

C = с емкостным сенсорным экраном

0

0 = RS232 4 = RS422 / RS485 1 = TTL уровень

1

Аппаратный код

N

N = Ethernet W = Wi-Fi/Bluetooth

8Международная сертификация

Эта глава содержит сертификат, который мы прошли:

-Сертификат CE

-ROHS сертификат

-Сертификат FCC

-ISO9001:2008 система качества

CE сертификатFCCСертификат

Сертификат RoHSISO9001:2008

Приложение

Руководство по ОУР

Что означает ESD?

Практически все современные модули включают высоко интегрированные MOS устройства или компоненты. По техническим причинам эти электронные компоненты очень чувствительны к напряжению и, следовательно, к электростатическому разряду:

Эти устройства называются на немецком языкеEЛектростатчGEfährdetenBAuelemente/BAugruppen: ° EGB °

Более частые международные названия:

° ESD ° (EЛектростатическийSВосприимчивыйDEvice)

Следующий символ на пластинах на шкафах, монтажных стеллажах или упаковках привлекает внимание к использованию электростатических чувствительных устройств и, таким образом, к контактной чувствительности соответствующих узлов:

ESDsМожет быть разрушен напряжением и энергиями, значительно ниже порога восприятия людей. Напряжение такого типа происходит, как только устройство или узел коснутся человека, который не разрядится электростатически. Устройства, подверженные воздействию такого напряжения, не могут быть немедленно обнаружены как дефектные в большинстве случаев, так как неисправное поведение может произойти только после длительного периода эксплуатации.

Меры предосторожности против электростатического разряда

Большинство пластмасс способны нести высокие расходы, и поэтому крайне важно, чтобы они были подальше от чувствительных компонентов.

При обращении с электростатическими чувствительными устройствами убедитесь, что лица, рабочие места и пакеты правильно заземлены

Обработка сборки ESD

Общее правило заключается в том, что сборки должны быть тронуты только тогда, когда этого нельзя избежать из-за работы, которая должна быть выполнена на них. Ни при каких обстоятельствах Вы не должны обрабатывать печатные платы, трогая контакты устройства или схемы.

Вы должны касаться устройств, только если

Вы заземлены постоянно носить ОУР наручный ремешок или

Вы носите обувь ESD s или обувь ESD с закругленными ремешками для защиты пола.

Перед касанием электронной сборки ваш Корпус должен быть разряжен. Самый простой способ сделать это-немедленно прикоснуться к проводящему, заземленному объекту ± например, к голой металлической части шкафа, водопроводу и т. д.

Сборки не должны соприкасаться с восприимчивыми к зарядке и высокоизоляционными материалами, такими как пластиковые пленки, изоляционные столешницы и предметы одежды и т. д., содержащие синтетические волокна.

Сборки должны храниться только на проводящих поверхностях (столы с ОУР покрытием, проводящие ОУР сотовый материал, ESD мешки, ESD транспортные контейнеры).

Не размещайте сборки вблизи визуальных дисплеев, мониторов или телевизоров (минимальное расстояние до экрана> 10 см).

Измерения и модификации ESD сборки

Выполняйте измерения в сборках ESD только тогда, когда

Измерительный прибор заземлен ±, например, с помощью защитного проводника ± или

Измерительная головка была коротко разряжена, прежде чем измерения были сделаны с потенциальным измерительным прибором ±, например, прикоснувшись к шкафу управления голой металлом.

При пайке Используйте только заземленные паяльники.

Доставка ESD сборки

Всегда храните и отправляйте сборки и устройства в проводящей упаковке ± например, металлизированные пластиковые коробки и жестяные банки.

Если упаковка не проводящая, сборки должны быть проводящими, прежде чем они будут упакованы. Вы можете использовать, например, проводящую поролоновую резину, антистатические мешки, домашнюю алюминиевую фольгу или бумагу (никогда не используйте полиэтиленовые пакеты или фольги).

Со сборками, содержащими Встроенные батареи, убедитесь, что проводящая упаковка не соприкасается с разъемами для батарей короткого замыкания. При необходимости предварительно закройте разъемы изоляционной лентой или изоляционным материалом.

Глоссарий

Скорость передачи данных

Скорость какой скоростью передачи данных загружается. Скорость передачи данных указана в бит/с.

Ботинки

Процесс загрузки, который загружает операционную систему в рабочую память операционной единицы.

Набор команд

Шестигранный код, MCU может управлять tft-модулем через командный набор.

Файл конфигурации

Он может быть создан по.

Скачать

Загрузите изображение, файлы конфигурации и данные через порт mini USB или порт USB.

Режим загрузки

Через мини-usb порт или usb-порт.

Флэш-память

Программируемая память, которая может быть электрически удалена и записана на второй сегмент.

Половина срока службы яркости

Период времени, после которого яркость трубки достигает только 50% от исходного значения.

Поле ввода

Позволяет пользователю вводить значения, которые затем отправляются наMCU.

MCU

Микро-блок управления, он широко используется в промышленном контроле.

Нормальная работа

Рабочий блок, режим работы, в котором отображаются сообщения и экраны могут работать.

Выходное поле

Отображает текущие значения изMCUНа операционном блоке.

Технологический экран

Отображение значений процесса и прогресса процесса на рабочем устройстве в виде экранов, которые могут содержать графику, текст и значения.

RS485

Стандартный интерфейс для последовательной передачи данных с очень высокой скоростью передачи.

Экран

Экран отображает все логически связанные данные процесса на операционном блоке, в результате чего отдельные значения могут быть изменены.

Сенсорная панель

Это рабочий блок без клавиатуры. Сенсорная панель (сокращенно TP) работает с помощью контактных чувствительных элементов экрана.
