DC5476C(4C) One Way Clutches Sprag Type (54.765x71.425x25.4mm) One Way Bearings

Freewheel Type  Gearbox clutch

Product

Features

One Way Clutches Sprag Type mainly used as Backstop clutches(Most suitable as backstops, and mostly

 the contact-free versions);
Backstop clutches:The freewheel allows rotation in one direction only. It overruns continuously during

operation. The freewheel prevents reverse rotation if the drive is disconnected.

Series

Introduction

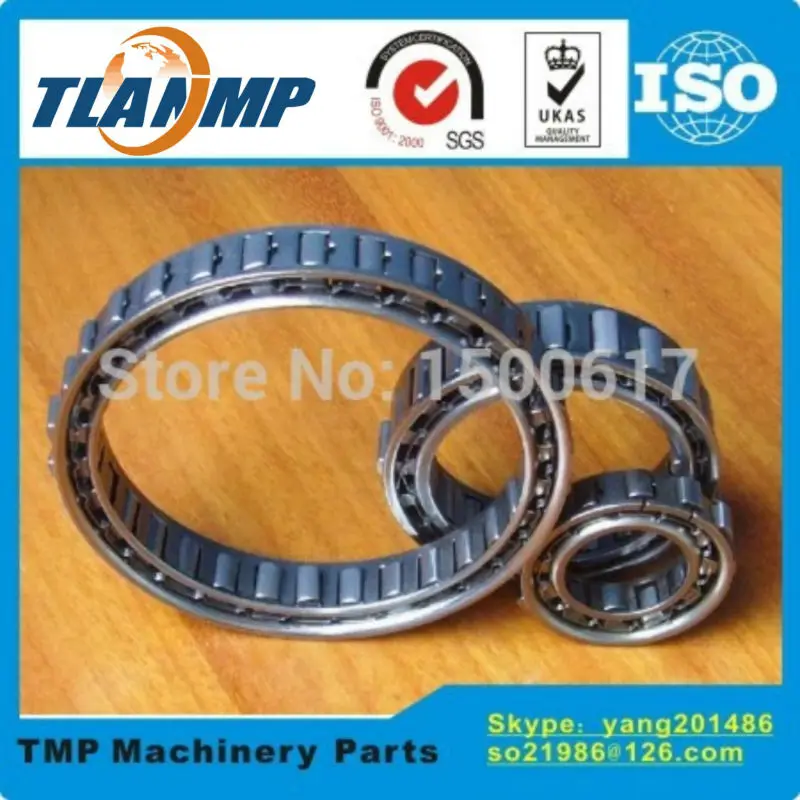

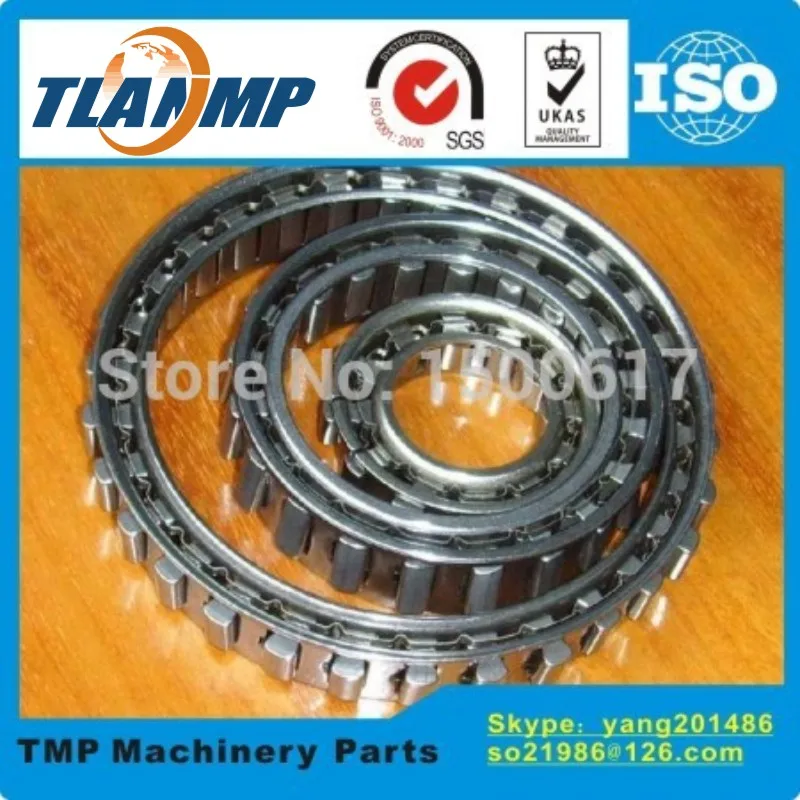

Type DC is a sprag type freewheel cage without inner or outer races. It must be installed in a design

providing races, bearing support for axial and radial loads, lubrication and sealing. The DC type version-N

accepts all types of lubricants currently used in the power transmis-sion equipement.
The sprag space tolerance must not be exceeded. Inner and outer races must both have a minimum plain

 width "e", without any recess, to ensure the freewheel functions correctly as shown on following pages.
Alternatively, races can be made in case hardened steel shafts, or housings, to the specification below.

Surface hardness of the finished part should be HRC 60 to 62, for a depth of 0, 6 mm minimum.
Core hardness to be HRC35 to 45. Surface roughness not to exceed 22CLA. Maximum taper between

races: 0, 007 mm for 25 mm width.

Series

Model No.

DC2222G DC2776 DC3034 DC3175(3C) DC3809A DC4127(3C) DC4445A DC4912(4C) DC5476A DC5476A(3C) DC5476B(3C) DC5476C(3C) DC5776A DC63348 DC7221(5C) DC7221B DC7221B(5C) DC7969C(5C) DC8334C DC8729A DC10323A(3C) DC12334C DC12388C(11C)

Reducers , Flender Gearbox ,SEW Gearbox;
Overrunning clutch:for multiple-machine drives or to separate the inertia of masses of a driven machine from the driving machine after

it has been switched off.

Indexing clutch:which turns a shaft step by step, thus achieving indexed material feed or a variable speed.

For all freewheel inner races connected to shaft by a key, our stand-ard bore tolerance is H7, with keyway to JS10.

If no other indication we recommend a shaft tolerance of h6 or j6.

For maximum indexing accuracy, adjusted keys should be machined to give no clearance.
Shaft and bore tolerances are specified on the pages for each type where press fitting is appropriate.As with standard

bearings, suitable tooling must be used for press fitting such that no axial load is transmitted through the inner part of

the freewheel during assembly.

      TMP machinery Parts Co.,ltd (TLANMP)  is a professional manufacturer of high precision bearings and other equipment,The main products  are Thin Section Bearings, Crossed roller bearings, Rotary Table Bearings, Tapered Roller Bearings, Angular Contact Ball Bearings, Slewing Bearings, Sports equipment accessories etc,Our products are used for Robotics, CNC Machine Tools, You can find all you need in our store, all the bearings and parts here is made in China and can replace with imported parts .
