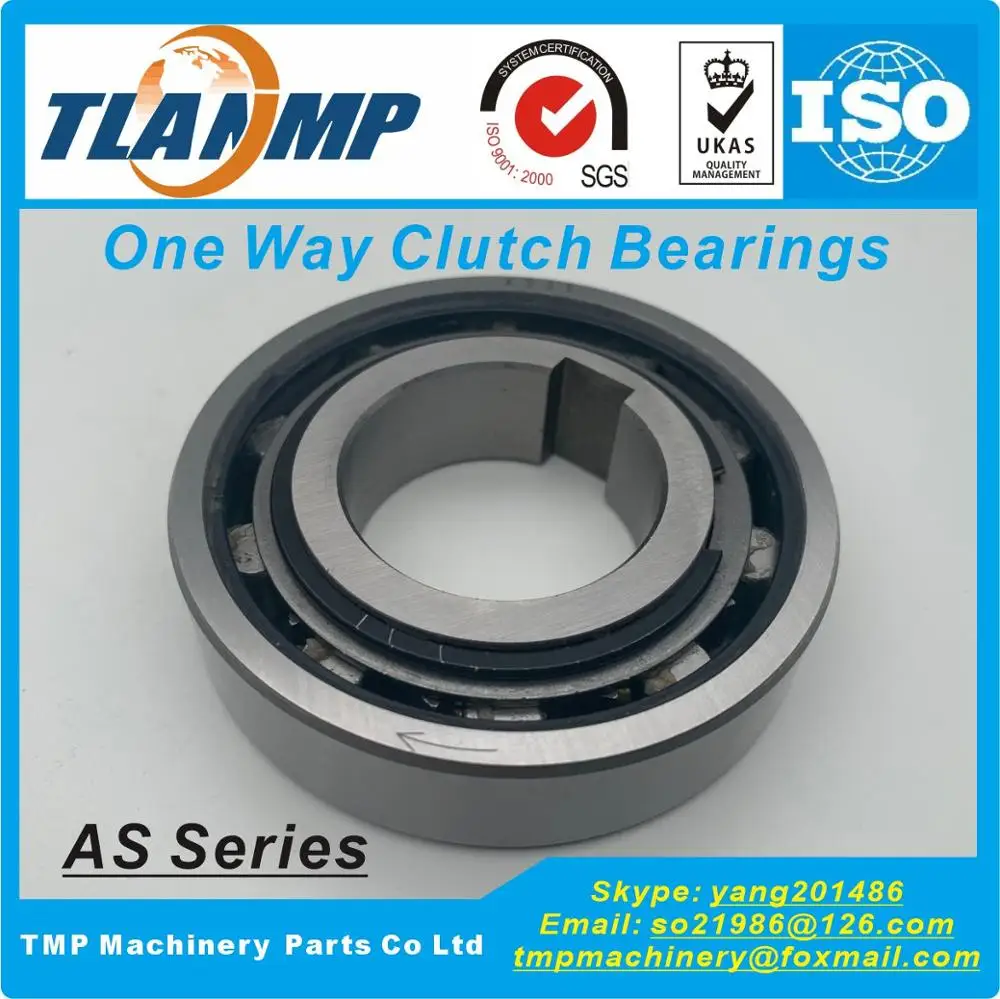

Роликовая муфта AS12 одностороннего типа (12x32x10 мм) с клеткой свободного хода TLANMP

Роликовая муфта AS12 одностороннего типа (12x32x10 мм) с клеткой свободного хода TLANMP

AS12 односторонняя муфта типа ролика (12x32x10 мм) с freewheel cage Stieber Backstop муфта оверлейная муфта коробка передач сцепления

А. Параметры типа ролика

Бренд-

TLANMP

Номер модели-

AS12

Внутреннее кольцо (мм)-

12

Внешнее кольцо (мм)-

32

Ширина (мм)-

10

Вес (кг)-

0,04

Крутящий момент (нм)-

13

Материалы-

GCR15

Серия-

Как

Тип смазки-

Смазка/масло

Тип сцепления-

Ролик

Точность-

P0

Структура-

Тип AS-это роликовый несущий подшипник.

B. AS12 односторонние муфты роликового типа спецификации листа

Модель
Номер

Диаметр (мм)

Крутящий момент

Перегон
Скорости

Вес
(Кг)

Крутящий момент
Тр
[Ncm]

D

Dr6

D5

L

S

E

F

TKN1
[Нм]

Ni
(Об/мин)

На
(Об/мин)

AS12

12

32

28

10

1,3

0,6

0,6

13

3200

4800

0,04

0,48

C. Как серия односторонние клатчи роликовый Тип детали

Продукт

Особенности

Односторонние муфты роликового типа в основном используются в качестве нагруженных и индексированных муфт;
Обгонные муфты: свободное колесо отключается автоматически, когда управляемый элемент вращается быстрее, чем

Ведущий член.
Индексация сцепления: свободное колесо позволяет преобразовывать возвратно-поступательное движение в Разрывное вращение

Движение.

Серия

Введение

Тип AS-это поддерживаемый роликовый Тип свободного колеса. Подшипники должны поддерживать осевые и радиальные

Нагрузки. Смазка и уплотнение также должны быть обеспечены установкой. Номинальные Внешние размеры

То же, что и серия 62 .. Шарикоподшипники.
Типичное расположение заключается в установке этого типа вместе с подшипником серии 62 в пределах допусков того же местоположения

, Как показано на следующей странице. Внутренняя гонка прикреплена к валу (за исключением отверстия 6 мм). Внешняя гонка имеет

Положительная погрешность r6, чтобы дать корпус для печати fin a H7. Внешний корпус должен быть сильным, чтобы не

Расширьте после сборки. Эта конструкция может принимать осевое несоответствие внутренней и внешней гонки ± S/2.

Серия

Номер модели

AS6 AS8 AS10 AS12 AS15 AS20 AS25 AS30 AS35 AS40 AS45 AS50 AS55 AS60 AS80
NSS6 NSS8 NSS10 NSS12 NSS15 NSS20 NSS25 NSS30 NSS35 NSS40 NSS45 NSS50 NSS55 NSS60 NSS80

Применение

Редукторы, фланцевая коробка передач, швейная коробка передач;
Перегонная муфта: для многомашинных приводов или для разделения инерции массы управляемого аппарата от вождения
Машина после выключения.

Индексационная муфта: которая превращает вал шаг за шагом, тем самым достигая индексированного материала подачи или переменной скорости.

Заглушка сцепления: для предотвращения вращения вала машины назад. В этом чехол накладной сцепления выступает в качестве тормоза.
