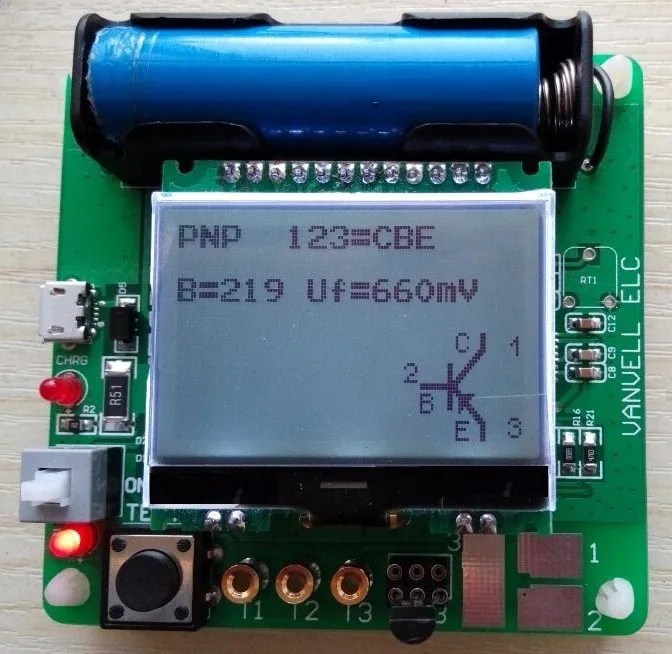

DIY M328 СОЭ LCR Индуктивности Конденсатор стол Тестер ЖК-Дисплей Бесплатная Доставка

DIY M328 СОЭ LCR Индуктивности Конденсатор стол Тестер ЖК-Дисплей Бесплатная Доставка

особенности:
один ключ операция измерения, auto power off delay. выключение ток только 20nA, поддержка для автономной работы.

автоматическое обнаружение PNP и NPN биполярный транзистор, N, p-канальный МОП-транзистор, JFET FET, диоды, двух диодов, тиристоры, резисторы, конденсаторы, индукторы. автоматическое обнаружение определения контактов.

измерение тока коэффициент усиления B) биполярного транзистора и включения напряжение эмиттер (Uf). дарлингтон-транзистор, коэффициент усиления может быть определено высокого порогового напряжения и большой ток.

можно обнаружить биполярных транзисторов и МОП внутренней защиты диодов и отображается на экране.

измерения пороговое напряжение и емкость затвора МОП-транзистора.

поддержка два измерения сопротивления, потенциал может быть измерена. если потенциометра регулируется до конца, тестер не может отличить в период с середины и конца штифта.

разрешение измерение сопротивления 0.1 ом, максимальное значение 50 М ом измерений.

диапазон измерения емкости от 25pf до 100mF (100000 МКФ). разрешение до 1 р, диапазон измерения индуктивности 0.01 MH-20 H, в противном случае он будет выглядеть как резистор, индуктивности DC сопротивление выше, чем если бы Европа 2100 также будет отображаться в качестве сопротивления.

он может обнаружить 2 МКФ выше конденсатора эквивалентное последовательное сопротивление (ESR), разрешение 0.01 ом. эта функция очень важна для обнаружения производительности конденсатора.

он может отображать символы двух диодов в правильном направлении, также показывает прямое падение напряжения.

СИД обнаружения для прямое падение напряжения на диоде выше, чем обычно. двойные Светодиоды обнаружены как двойной диод. одновременное обнаружение светодиоды будут мигать.

время для каждого теста составляет около двух секунд, только большая емкость и индуктивность измерения займет много времени.

коррекция:

короткие три испытания на боковой, в тесте, на экране коррекции шаг. когда будет предложено отключить короткий конец времени калибровки от трех испытаний будет продолжаться, при запросе в 1-3 ноги доступа 100nF конденсатор с течением времени, доступ к распределению после коррекции конденсаторы 1 мкФ программа автоматически переходит в следующий шаг. коррекция до конца перезагрузки для завершения коррекции.

основные параметры и использование:

1 Использование ATmega8, ATmega168 или ATmega328 микроконтроллер.

2 2x16 символьный ЖК-дисплей.

3 управление Одной кнопкой, автоматическое отключение питания.

4 Shutdown ток только 20nA, поддержка для автономной работы.

5 недорогой вариант без кристалла, автоматическое отключение питания. 1.05 К версия программного обеспечения ATmega168 или ATmega328 в спящий режим, когда не измерение, чтобы снизить потребление энергии.

6 Автоматическое обнаружение PNP и NPN биполярный транзистор, N, p-канальный МОП-транзистор, JFET, диоды, двойной диод, тиристор SCR.

7 Автоматически определяет расположение штифта.

8 пороговое напряжение и ток коэффициент усиления эмиттер биполярного транзистора измерения.

9 транзистор Дарлингтона через высокий порог напряжения и высокой текущий коэффициент усиления определены.

10 Пар биполярных транзисторов, защита MOSFET диод тестирование.

пороговое значение напряжения 11 и емкость затвора MOSFET измеряется.

12. поддерживает два измерения сопротивления и символы показывают высокие четыре цифры и единиц. обоих концах резистора символ отображается подключен к тестер датчики номер (1-3). таким образом, потенциал также может быть измерена. если потенциометра регулируется до конца, тестер не может отличить в период с середины и конца штифта.

13 разрешение измерение Сопротивления 0.1 ом, самый высокий измеренное значение 50 М ом.

14 Может быть обнаружено и измерено конденсатора. максимум четыре цифры и единиц. значения могут быть от 25pf (8 МГц часы, 50пф @ 1 МГц часы) до 100mF. разрешение до 1 пф (@ 8 МГц часы).

15 Может быть больше, чем значение 2 МКФ конденсатора эквивалентное последовательное сопротивление (ESR), измеренные значения емкости. разрешение 0.01 ом и два-значный цифровой дисплей. эта функция требует, по крайней мере 16 К Флэш ATMEGA (ATmega168 или ATmega328).

16 Может отображать символы двух диодов в правильном направлении. кроме того, прямое падение напряжения отображается.

17 LED обнаружения для прямое падение напряжения на диоде is much higher than normal. двойные Светодиоды обнаружены как двойной диод.

стабилитрон 18 может быть обнаружен, если обратное напряжение пробоя менее 4.5 В. это будет выглядеть как двух диодов, может быть определена только напряжение. зонд вокруг символа диода то же самое, в этом случае, вы можете 700mV порог напряжения близки к истинным признание диод анод!

19, Если более трех диод типа части осмотр, неспособность установить число диодов еще одно сообщение. это произойдет только в том случае, если диод подключен ко всем трем зондов и по крайней мере один диод. в этом случае, вы должны только подключить два зонды и начать измерение снова, один за другим.

20 Меры один диод обратного значения емкости. биполярных транзисторов также может измерить, если вы подключите базу и коллекционер или эмиттера.

21 нужно найти измерение полный мост соединения.

25 Пф конденсаторов значения ниже, чем 22, как правило, обнаружить, но с диод параллельно или по крайней мере 25pf конденсатор параллельно. в этом случае, вы должны вычесть часть шунта значения емкости.

23 Ом резистор будет измерять индуктивность менее 2100, если у вас есть по крайней мере 16 К ATMEGA flash. Range from 0: 01mH, чем 20 H, но точность не есть хорошо. результаты измерений показывают только один соединительный элемент.

24 время Тестирования составляет около двух секунд, только емкость и индуктивность измерения займет больше времени.

25 Программное Обеспечение может быть установлен для автоматического выключения питания, чтобы определить количество раз.

26 Встроенный self-test функция с выбираемым тактовой частотой 50 Гц сигнал проверить точность и ждать вызов (ATmega168 и ATmega328).

27 Дополнительных сопротивление и смещение нуля калибровки измерительного оборудования самостоятельно проверить возможность выходной порт (ATmega168 и ATmega328). нужна 100nF 20 мкФ конденсатор подключен, чтобы компенсировать аналоговый компаратор между контактами 1 и 3 смещение напряжение. это может уменьшить погрешность измерения 40 мкФ выше конденсатор. с той же внутренней калибровки напряжения опорного напряжения находится на внутренней регулировки контрольное измерение АЦП усиления.

если тест ток превышает ток удержания, тиристор и симистор может быть обнаружена. но некоторые ток выше, чем полупроводниковые SCR и симистор тестер может обеспечить ток пуска. доступные тест ток только о ма! обратите внимание, что все функции только использовал программу однокристальные памяти как более ATmega168.

пакет, Включающий
1 х Esr метр (не включая батарею)
3 х Высокое качество тестовой линии (желтый, красный и черный )
батареи не включены (пожалуйста, используйте 18650 литиевая батарея)
