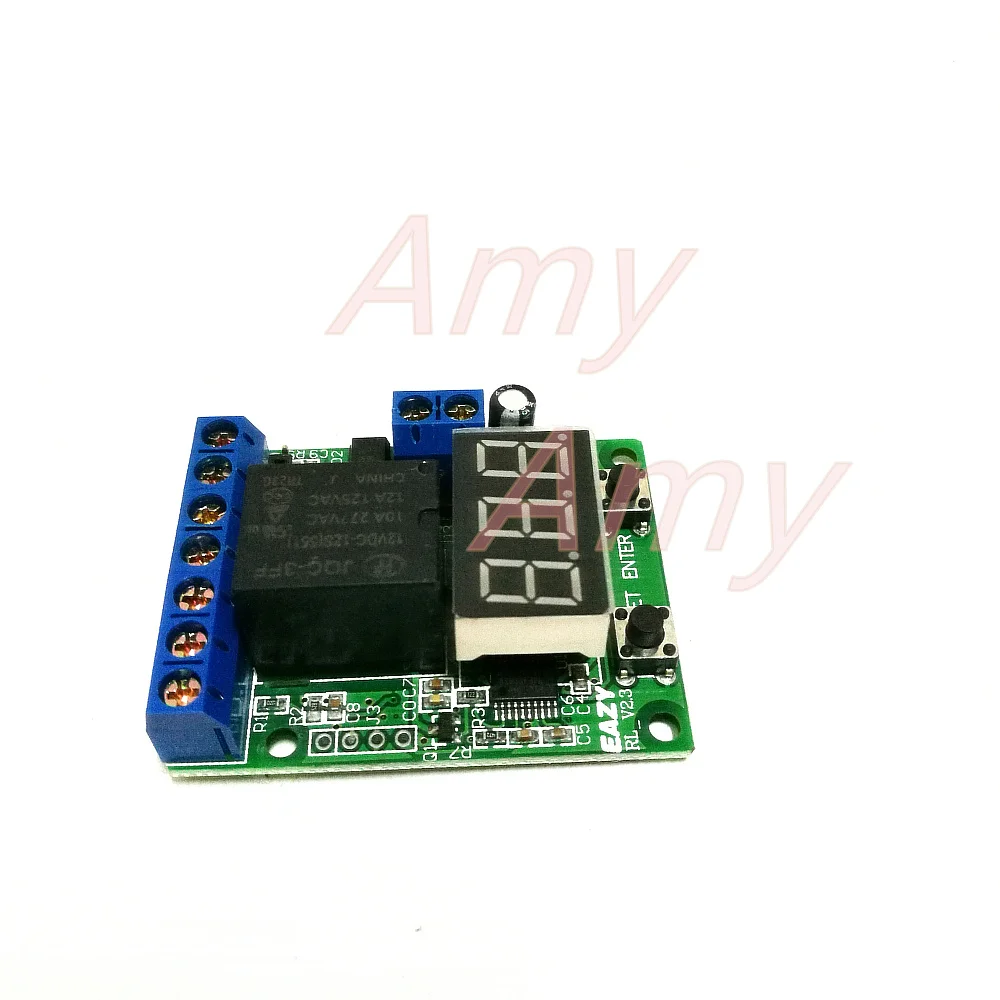

Таймер 0 1 секунды реле управления счетчиком измеренное напряжение переключение

Таймер 0 1 секунды реле управления счетчиком измеренное напряжение переключение

-Различные режимы в одном:

P-1: реле времени (0,1 секунд до 99,9 секунд времени)
P-2: реле (от 1 до 999 секунд или от 1 до 999 минут времени)
P-3: реле контроля подсчета,
P-4: реле контроля напряжения
P-5: переключатель таймера (когда переключатель уровня входного сигнала или таймер для установки значения триггера)
P-6: светодиодный дисплей с автоматическим отключением (Минимальный рабочий ток 6 мА/12 В)

Доставка по умолчанию-версия 12 В, блок питания DC10 ~ 16 В

5 в источник питания, требуемая версия 5В

Пожалуйста, прочитайте инструкции, прежде чем использовать проводку снова!
Скачайте электронную версию: pan.baidu.com/s/1ntA1ZWP

Описание английской версии: pan.baidu.com/s/1gdy2X7H

Диапазон времени: 0,1 до 99,9 секунд, 1-999 секунд или 1-999 включает в себя три групп (с помощью кнопки настройки).

Диапазон отображения вольтметра:По умолчанию0-99,9 V (точность 0,1 V)

Реле параметры:
Ток 5 в пост. Тока/12 В (соответствует блоку питания для версии 5 в постоянного тока/версии 12 В постоянного тока)
Набор преобразователей (обычно открываются, как правило, закрываются)
Контактная нагрузка: 10A / 277VAC
Контактное сопротивление: ≤ 100 МОм (1a-6 В постоянного тока)
Механическая прочность:> 10 миллионов раз
Прочность электрического устройства:> 100000 раз (10A-250VAC)
Рабочая температура: -40 ~ 85
Внешний сигнал на входе: напряжение (5-26 в) или нет, переключение напряжения (можно установить на 9 дней с задержкой в дебате)
Настройки параметров могут быть отключены, чтобы сохранить
Ток в режиме ожидания: 16 мА/12 В, цифровое закрытиеМинимальная мощность 6 мА/12 ВИ реле своевременно 45mA / 12V

Если питание будет потеряно в любом режиме работы, система будет продолжать питание снова после того, как последний режим отключения, заданные параметры могут быть сохранены в любом режиме, нажмите клавишу «Ввод» в течение 3 секунд, чтобы вернуться в выбранный режим.

P-1, P-2, P-3 режим, используемый в качестве реле времени, реле времени, рассчитывать реле приложения видео :( управления 220V AC светильник лампы)

Http:/Tudou.com/programs/view/tSX091IGb3I/

P-4 режим в качестве реле напряжения демо-видео:

Tudou.com/programs/view/yXPVSZ-X2bQ/

Tudou.com/programs/view/D7zAOiEjvZI/

P-5 режим, переключатель спусковой механизм секундомер функция Демо видео:

Tudou.com/programs/view/y6PJVrgwhcg/

P-1: Режим реле времени

Диапазон времени: 0,1 до 99,9 секунд; Таймер может быть комплект из двух значение таймера T1 (натягивающая времени), T2 (время выпуска), вы можете выполнить бесконечное петли или какой-либо один комплекса предпусковых операций исполнение.

P-2: Режим реле времени

Диапазон времени: 1-999 1-999 секунд или минут, можно выбрать с помощью кнопки; Таймер может быть установлен с двумя значениями таймера T1 (время вытягивания), T2 (время выпуска), вы можете выполнять бесконечный цикл или один обратный отсчет до выполнения.

Выполнение петли:

В режиме релейного режима (P-2), пользователь может установить реле pull-time T1 и время выпуска T2, T1 устанавливается на три секунды, например, T2-это семь секунд, затем релейный Запуск будет сначала выполнять три секунды, а затем вытянуть выпущен в течение 7 секунд и так далее.

Когда вы установите время T1 и T2, система может быть отключена, чтобы сохранить, T1 автоматически загружен в следующий раз после реле питания T2 T1, время до выпуска.
Время однократного выполнения:

Если только установить T1 (время тяги), T2 (время выпуска) 0, реле приурочено после времени отключения T1, без циклической работы, это время может использоваться как таймер, время в T1, чтобы завершить, релейное реле выпущено, нажмите ENTER key в это время, Система повторного запуска таймер для T1 времени.

Если T1 (время тяги) настроено на 0, реле находится в выпущенном состоянии (не запускается, как правило, закрыто, подключено к нормально открытым точкам выключено).

С помощью внешних цифровых/импульсных входов можно управлять временем запуска и остановки реле. В обычном режиме внешний вход переключателя не влияет на обычную работу, которая будет определена в конце, он будет стартовать снова, когда таймер имеет внешний вход сигнала переключателя.

Реле времени требует триггера для запуска сигнала переключения или внешнего импульсного сигнала (без переключателя напряжения или сигнала напряжения от низкого до высокого), если уровень входного сигнала остается без изменения (или переключатель не работает), не запускает таймер.

P-3: режим счетного реле

Используется для внешнего импульсного или цифрового счетчикаМаксимальное значение-3999, и установите 9 внешних сигналов, значение задержки в обнулении, максимальная частота подсчета 1 м, подсчет сигнала подключен к таблице на правой клемме ввода сигнала переключателя.Входной сигнал может быть переключен (активный или пассивный импульсный переключатель) короткозамкнутым колпачком, внешним датчиком приближения, переключателями и другими датчиками, датчиками приближения могут использоваться Трехпроводные PNP, как правило, открытые, без необходимости переключаться с укороченным колпачком, PNP, входным переключателем приближения,Переключатель приближения, нормально открывающаяся Выходная релейная плата, линейный переключатель доступа/импульсный сигнал к положительным входным клеммам (IN +),Входное напряжение должно быть в пределах 5-26 В.

В связи с тем, что контакты механического переключателя могут иметь джиттер, это может привести к подсчитыванию сбоя, во избежание неправильного нажатия переключателя нажмите кнопку «Ввод», чтобы выбрать импульсный вход, чтобы встряхнуть уровень, можно установить до 9, задержка на 10 мс увеличивает каждый уровень, дисплей «DL0» не замедляется, «DL9»-задержка на 90 мс.

Режим подсчета может быть установлен так, что значение подсчета реле, когда внешний подсчет входного сигнала достигает заданного значения, значение подсчета автоматически очищается, вес, реле параметры пресс "P-2 реле режим" Настройка исполнениеМинимальное время-одну секунду задержка съемки таймером (для 0,1 секунд Минимальная Точность синхронизации, возможно, укажите это в сообщении «).Например, в то время, когда вы установите режим реле времени, выпущенный через 2 секунды, затем подсчитывайте до заданного значения, реле будет тянуть две секунды, а затем отпустите, если параметры реле времени установлены0Когда число достигает состояния реле setpoint, будет переключаться (отпустите изменение тяги, потяните изменение выпущено).

P-4: реле напряженияРежим

Функция контроля напряжения может быть установлена на более низком уровне напряжения, релейное Контактное напряжение превышает верхний лимит из-за изменения отпускаТягаДо тех пор, пока напряжение не будет ниже нижнего предельного набора, выпущенного снова, эта функция используется для мониторинга напряжения, температуры и управления использованием других датчиков также может использоваться как напряжение постоянного тока, Диапазон отображения вольтметра:По умолчанию0-99,9 V, погрешность ± 0,1 V.

Этот режим может быть настроен для контроля обнаружения напряжения, верхнего и нижнего ограничений, значение коррекции напряжения (-0,5 ~ + 0,5 V.

Режим контроля напряжения, демонстрационное видео:

Tudou.com/programs/view/yXPVSZ-X2bQ/

Заводские заводские настройки по умолчанию-это напряжение превышает верхнее концевое реле, напряжение релейного выхода ниже нижнего лимита, если нагрузка, подключенная к реле, обычно открывается и является общей точкой, затем, включенный, напряжение нагрузки превышает верхний лимит ниже нижнего лимита, нагрузка отключена, Если вам нужно больше, чем реле верхнего предельного напряжения, отсоедините нагрузку, тогда вы можете выбрать один вид следующих двух путей для достижения:

О: нагрузка, связанная с нормально замкнутым реле и общей точкой, см. Схему проводки, таким образом, реле обнаруженного напряжения превышает верхний лимит тяги, нормально закрытый будет отключен, напряжение обнаружения ниже, чем нижний лимит релейных релизов, часто точка выключения будет подключена;

B: Нажмите и удерживайте кнопку установки в течение трех секунд, и отпустите ее в режиме «P-4», состояние реле отрицается, обнаруженное напряжение превышает верхний лимит релейного выхода, напряжение обнаружения ниже, чем реле нижнего лимита.

Применение примеров:

Батарея защитное устройство от перенапряжения и оповещение о низком напряжении, автомобильная защита от низкого напряжения и контроль, 12V Батарея разрядки (обнаружив в Батарея напряжения (10,5-14V), реле контроля серии силовых цементных резисторов, что обеспечивает автоматическую разгрузку аккумулятора).

P-5: переключатель таймера, триггер

Вы можете переключить или внешний входной уровень синхронизации (количество нажатия/импульсный вход терминал"В"), Запуск таймера или Реле переключения времени заданного значения. Временной интервал на P-2 режим T1, T2 для одной и той же группе, 1-999 секунд или минут регулируется.

Если внешний переключатель (также с использованием трехпроводного PNP, как правило, открытый переключатель приближения) остается закрытым или остается на уровне над заданным значением T1, обратный отсчет эффективный, если отключено меньше заданного значения таймера T1 для внешнего переключателя, обратный отсчет перестанет ждать, чтобы начать снова. Например: вы настраиваете до 5 секунд T1, T2 2 секунды, внешний переключатель нажимается в течение 5 секунд, реле вытянет две секунды, а затем выключится, или реле не тянет. Если установлен в 5 секунд T1, T2 is 0, внешний переключатель нажимается в течение 5 секунд, реле включается под напряжением, внешний переключатель снова нажимается 5 секунд, реле переключается на выпущенный.

Функция включения таймера, демонстрационное видео:

Tudou.com/programs/view/y6PJVrgwhcg/

P-6: Автоматическое включение цифрового сигнала

P-6 модель, которая используется для установки цифровой время автоотключения (от 0 до 9 минут, 0-always on) чтобы уменьшить питание контроллера, отключено, когда цифровой Минимальный ток в режиме ожидания 6 мА/12 В. Каждый режим может быть выключен на цифровом дисплее только в закрытом режиме, реле не будет изменено.

Эстакация проводки с маркировкой, предупреждения об электробезопасности и изолированный электропроводка с прорезями, процесс пайки с высоким током увеличивается.
