Высокопрочный и антикоррозийный материал используется для TCR-315 коллектора карт и который производится в соответствии с промышленным стандартом. Сборщик карт предназначен для требования автоматической системы Проверки Билетов место установки антенны забронировано заранее с функцией выбора рециркуляции карты и избежать неправильного приема и карты после.

1,2 элементарное функциональное введение

С опциями для выхода из карты и карт обратного вызова, если сверхурочная работа под помехой

С опциями для выхода из карты или обратного звонка в силе под помех

С опциями, чтобы бросить карты или не бросить карты, если сверхурочно

С вариантами времени выхода из карт, если сверхурочная работа

С функцией избежания неправильной коллекции и следующих карт. Если движение первой карты не будет завершено, вторая карта не будет собрана

Может быть предложен сигнал включения монитора компьютера и открытия

Можно получить подтверждение или недействительность карт

Звуковой сигнал и светильник в состоянии ошибки

1,3 материал карты

Все виды бумажных карт и ПВХ/майларовых карт

1,4 за вычетом карта коллекционера

Около 0,7 кг

1,5 время сбора

Около 2S

1,6 электрические характеристики

Номинальное напряжение: 24VDC ± 10%

Потребление тока: Peak-2.2Amp

Статическое потребление: 0.1Amp

1,7 Экологическая спецификация

Температура: от-40 до 85 промышленных

Относительная влажность: 30%-90%

Расположение: в подходящем шкафу

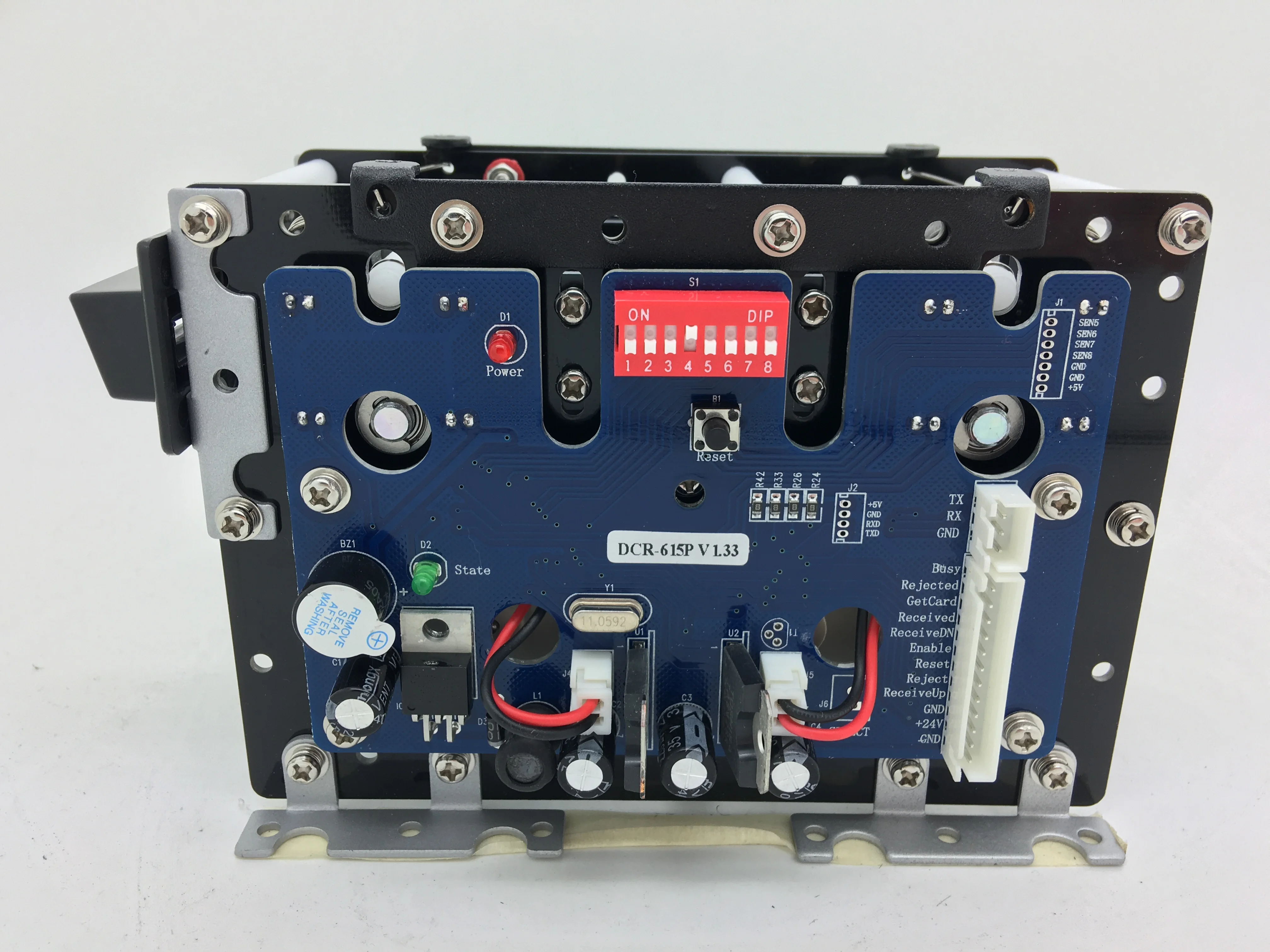

1,8 Описание интерфейса управления

Интерфейс управления электрическим уровнем TTL предлагается коллектором TCR-615 карт, который обучается CN1 электрической розетки в широком управлении. Гнездо разъема с 2,54 мм пространство между используется в качестве электрическую розетку.

1.8.1 Описание интерфейса

Описание штифта CN1

Код штифта

Название сигнала

Описание сигнала

1.

GND

Мощность

2.

+ 24 В постоянного тока

3.

GND

0 В

4.

Получить

Низкое напряжение эффективно--Последний раз превышает 200 мс

5

Отклонение

Низкое напряжение эффективно--Последний раз превышает 200 мс

6

NC

Не использовать

7

Включить

10K вверх тянуть вход, низкое напряжение является эффективным

8

NC

Не использовать

9

Получил

Выходной открытый коллектор,Низкое напряжение эффективно,About500ms

10

GetCard

Выходной открытый коллектор, низкое напряжение является эффективным

11

Отклонено

Выход открытого коллектора низкое напряжение является эффективным

12

Заглушенный

Выход открытого коллектора низкое напряжение является эффективным

Получение: сигнал приема является входным, когда выход Getcard является эффективным сигналом (низкое напряжение). Карта собирается на склад с высоким напряжением в сборе.Сигнал может быть использован в качестве входного сигнала сбора карты в силе при помехе.

Отклонение: когда выход GetCard имеет эффективное напряжение,Сигнал отклонения является входным,Карта опущена, GetCard-это высокое напряжение в процессе выхода. Сигнал может быть использован в качестве входного сигнала выхода карты в силу при помехе.

Включить: сборщик карт может работать при низком напряжении.Коллектор карты запрещен под высоким напряжением.Сигнал включения может использоваться в качестве входного сигнала детектора транспортных средств.

Получено: сигнал низкого напряжения будет входом с шириной 200 мс. После того, как карта будет получена в коробку, она может открыть дорожный барьер.

GetCard: штырь будет вводить низкое напряжение, когда вход карты от входа коллектора карт. Низкое напряжение продлится до тех пор, пока компьютер монитора не отправит сигнал приема/выхода или карта не покинет режим сверхурочной работы.

Сброс карты при сверхурочной работе:Карта будет автоматически удалена, и сигнал «отклонил» будет вводиться после того, как время ожидания превысит t1.диапазон T1 определяется DIP1 и DIP2 переключателя S1

DIP1

Скидка

Скидка

На

На

Дип2

Скидка

На

Скидка

На

Время

Отклонение

3S

10S

30S

Отклонение: штырь будет вводить сигнал низкого напряжения (не менее 200 мс) до тех пор, пока cad не будет удален или не будет возвращен после того, как карта покинет вход.

Заклинивание: карта или карта находится в месте чтения в ожидании сигнала приема/выхода.

1,9 карты-выход автоматически

DIP4 S1 = ON---Запуск карты автоматически удаляется, если карта забитая

DIP4 S1 = OFF---Карта не будет автоматически удалена, если карта захлопнута

DIP3 из S1 = ON, сверхурочная работа при выходе из карты составляет 10S

DIP3 из S1 = OFF, сверхурочная работа при выходе из карты 5S

На пульте управления есть зуммер, светодиодный индикатор показывает состояние работы.

После завершения самопроверки и звуковой сигнал будет вводить «toot» и светодиод будет мигать вместе с зуммером

Когда коллектор карты запрещен для работы,СВЕТОДИОД будет мигать с частотой 5 Гц,Звуковой сигнал не будет оповещаться

Когда сборщик карт разрешен для работы и в свободном состоянии, светодиодный индикатор будет мигать с частотой 1 Гц,Звуковой сигнал не будет оповещаться

Когда сборщик карт разрешен и находится в рабочем состоянии, светодиодный индикатор яркий, и звуковой сигнал не будет тревожиться.

1. «полученный» сигнал-выход,Звуковой сигнал «toot» после получения сигнала

2. Когда сигнал «отклоняется» является выходным и время которого превышает 200 мс,Звуковой сигнал «toot-toot» непрерывно. Светодиод яркий, а также звук до тех пор, пока карта не удалится или не вернется.

3. Когда сигнал варенья выводится, независимо от того, что коллектор карты запрещен или разрешен, будильник будет вводить «toot, toot, toot», toot, toot» непрерывно,СВЕТОДИОД мигает вместе со звуком

1. Схема управления должна быть вырезана на машину, когда хост-машина/шкаф открыт для обслуживания.

2. Приклеивание к разъему подключения в состоянии питания запрещено и что легко повредить цепь управления.

3. Защита от перегрева механизма должна быть обеспечена хост-машиной

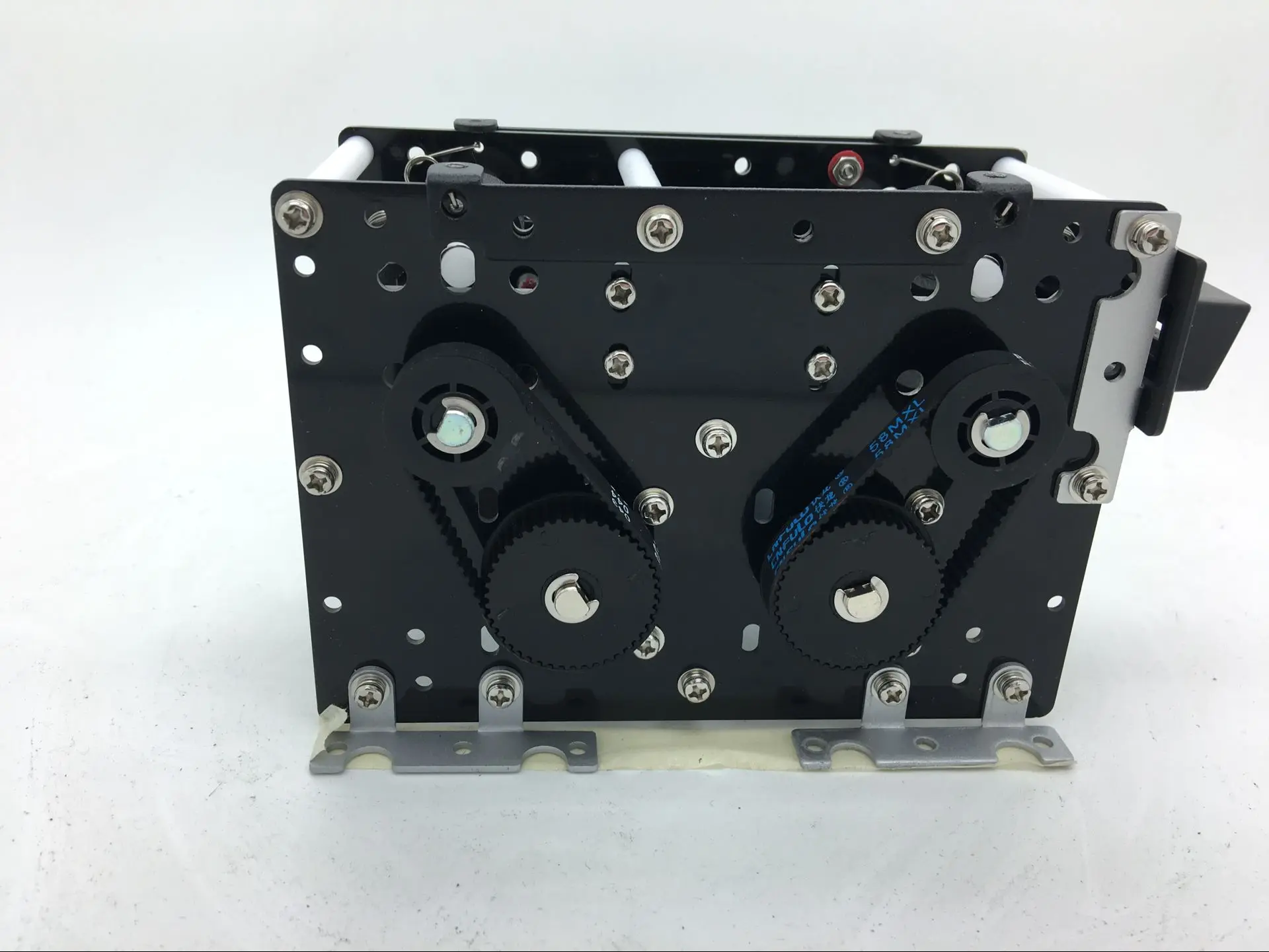

4. Обслуживающий и обслуживающий персонал должен быть надлежащим образом обучен и осведомлен об опасности, которую представляют ролики и приводные ремни. Двигатель движется через редуктор, создающий достаточный крутящий момент, чтобы ловить пальцы, волосы и одежду неровного.

5. Избегайте включения посторонних предметов, таких как лента, резинки и проволока, так как это может привести к завариванию машины.

6. Храните механизм в чистоте от загрязняющих веществ, масляное клейкое вещество будет серьезно влиять на производительность дозатора.

7. Обычное техническое обслуживание должно осуществляться каждые 2 месяца или 10000 операций, в зависимости от того, чем раньше.

8. С помощью TCC-100 очистите дорожку карты и фрикционное колесо.

9. Распыление чистящей жидкости на двух сторонах карты, чтобы убедиться в влажности поверхности карты.

10. Складной кард-очищен с неочищенной карточкой.

11. Извлеките остальную карту из картриджа, а затем поместите чистящую карту в картридж.

12. Отправка карты в обычном процессе.

13. Повторяет 1-4 шага 1 или 2 раза, и работы по очистке резиновых шин завершены.

14. Очистка пыли на фотоэлектрическом датчике с помощью кисти или удаления пыли.

15. Смазочное Масло должно быть погружено в ось вращения и муфту оси.

16.УведомлениеСмазочное масло не должно падать на синхронный ремень, фрикционное колесо и транспортное колесо.

3,1 срок гарантии бесплатно составляет один год с даты получения товара

3,2 способ обслуживания позволяет клиенту доставить машину в нашу компанию.

3,3 если неисправность оборудования вызвана материалом при нормальном использовании, техническое обслуживание бесплатно. Но исключая следующее условие.

1) отказ или ущерб, вызванный падением после покупки

2) сбой или повреждение, вызванные не в соответствии с «руководством пользователя»

3) отказ или ущерб, вызванный не работником компании или клиентом

4) отказ или повреждение, вызванные нестабильным источником питания

5) Неисправность или повреждение, вызванные схемой любого другого оборудования, которое не подходит для коллектора карт.

6) отказ и ущерб, вызванные форс-мажорными обстоятельствами, такими как землетрясение в воде (пожар) и так далее.

3,4 корпус, провод, аксессуары и расходные материалы находятся вне диапазона технического обслуживания.

3,5 Если этикетка продажного товара повреждена, и она не имеет диапазона технического обслуживания.

3,6 обслуживание также предлагается после срока гарантии, но расходы на обслуживание должны быть оплачены.
