Встроенный/открытый сенсорный контроллер 10 1 дюймовый TFT ЖК-дисплей Панель |

Встроенный/бескорпусный сенсорный контроллер 10,1 дюймов TFT ЖК-дисплей Дисплей Панель

Параметры продукта

Физический параметр

Модель STVC101WT-01 Размер (дюйм)

10,1"

Разрешение 1024 × rgb× 600 Цвет 65536 цветов (16 бит) Область просмотра 222,7 мм × 125,3 мм Расстояние между пикселями 0,1905 мм × 0,0635 мм (H×V) Общий размер 257,8 мм × 148,1 мм × 15,2 мм (N)/16,8 мм (T) Вес нетто 765 г (N)/ 795 г (T) Панель TFT Промышленная панель класса A + Сенсорный экран Промышленный уровень 4 провода сопротивление или без сенсорного экрана является необязательным.

Параметр подсветки

Тип подсветки Светодиодный Яркость 300 кд/м2 (яркость может регулироваться на 100 уровней) Контрастность 500:1 Срок службы подсветки 50000 часов Угол обзора 70 °/ 70 °/ 50 °/ 70 ° (L/R/U/D) Рабочая температура -20 °C ~ + 70 °C Рабочая влажность 55 °C, 85% Температура хранения -30 °C ~ + 85 °C Режим экрана Цифровой

Параметры производительности

Процессор CortexM4 ЖК-контроллер CPLD EPM240 Частота обновления 200 МГц Скорость переключения изображения 63 мс/картинка (16 фотографий/с) Флэш-память Стандартный 128 м, расширение 1 Гб Объем памяти для изображения В соответствии с возможностью изображения, предлагаем формат «JPG» Интерфейс Интерфейс RS232/ RS485/TTL/USB Загрузка изображений USB2.0 (12 Мбит/с) и загрузка диска для хранения U Диапазон напряжения DC6.0V ~ 40V (типичное значение: 12V) Мощность 3,0 W

Отчет об испытаниях

MTBF 4250000 H Рабочая температура -20 °C ~ + 70 °C Влажность воздуха 60 °C, 90% Непрерывное испытание вибрации 10-55 Гц, 1,5 мм, 10 г Испытание на ускорение удара 6 мс, 100 г Тестирование ESD 10 кВ Проверка надежности излучения 44 Вт

Основной размер TFT ЖК-модуля

Размеры Разрешение 3,5'' 320*240;320*480 4,3'' 480*272 5'' 480*272;640*480; 800*480 5,6'' 640*480 5,7'' 640*480 7'' 800*480;800*600; 1024*600 8'' 800*600;1024*768 9,7'' 1024*768 10,1'' 1024*600 10,4'' 800*600 12,1'' 1024*768 15,1'' 1024*768

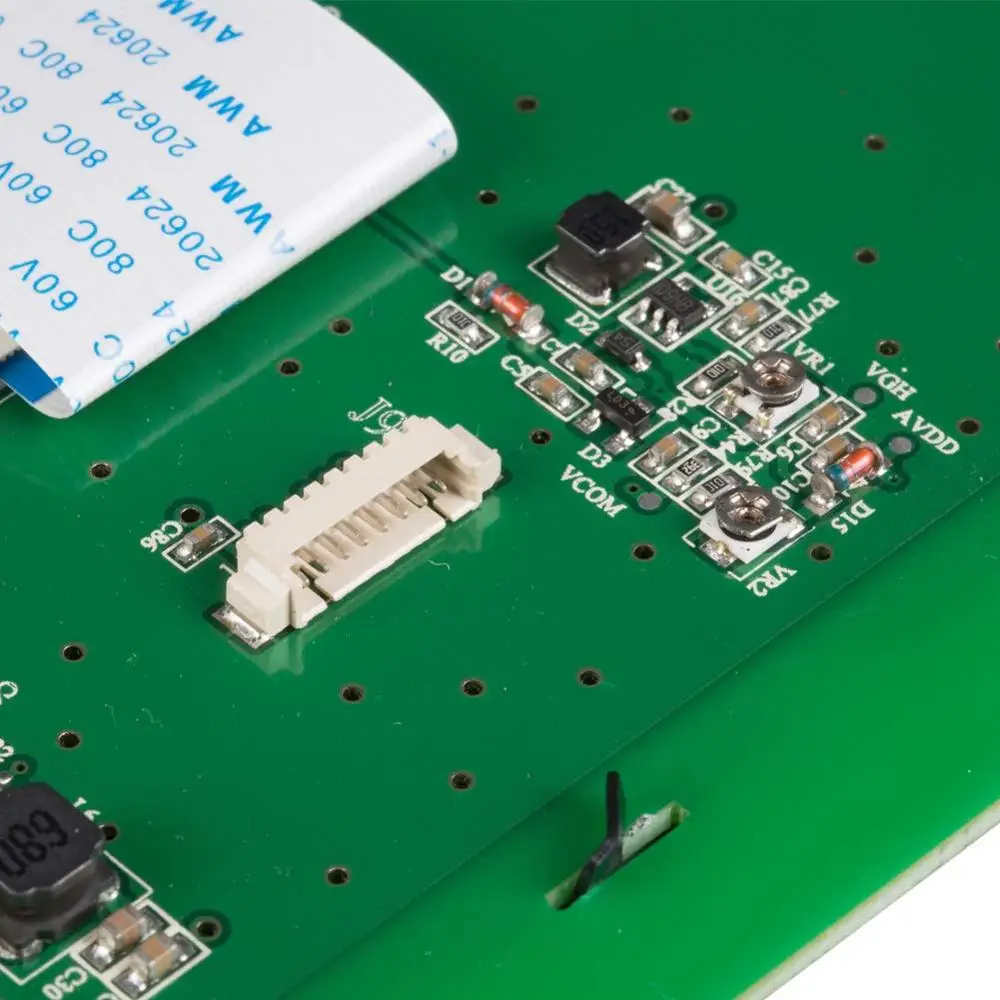

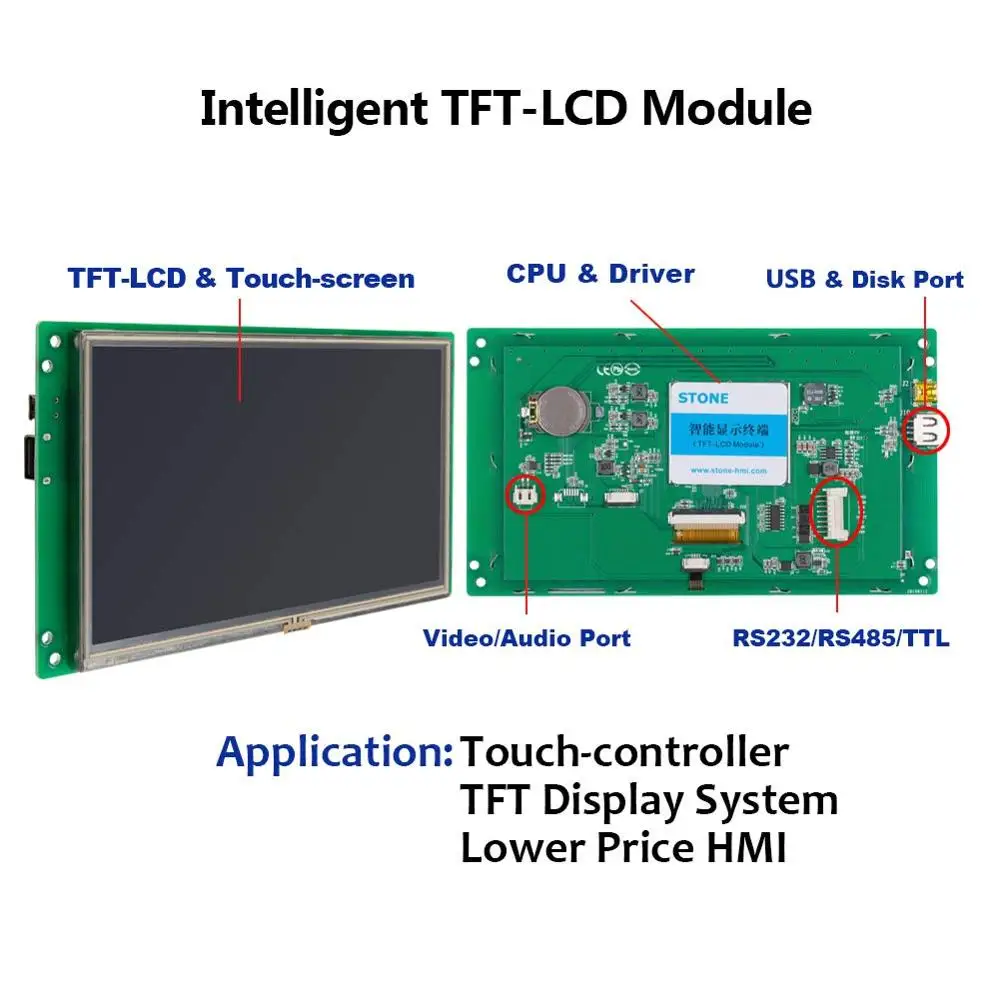

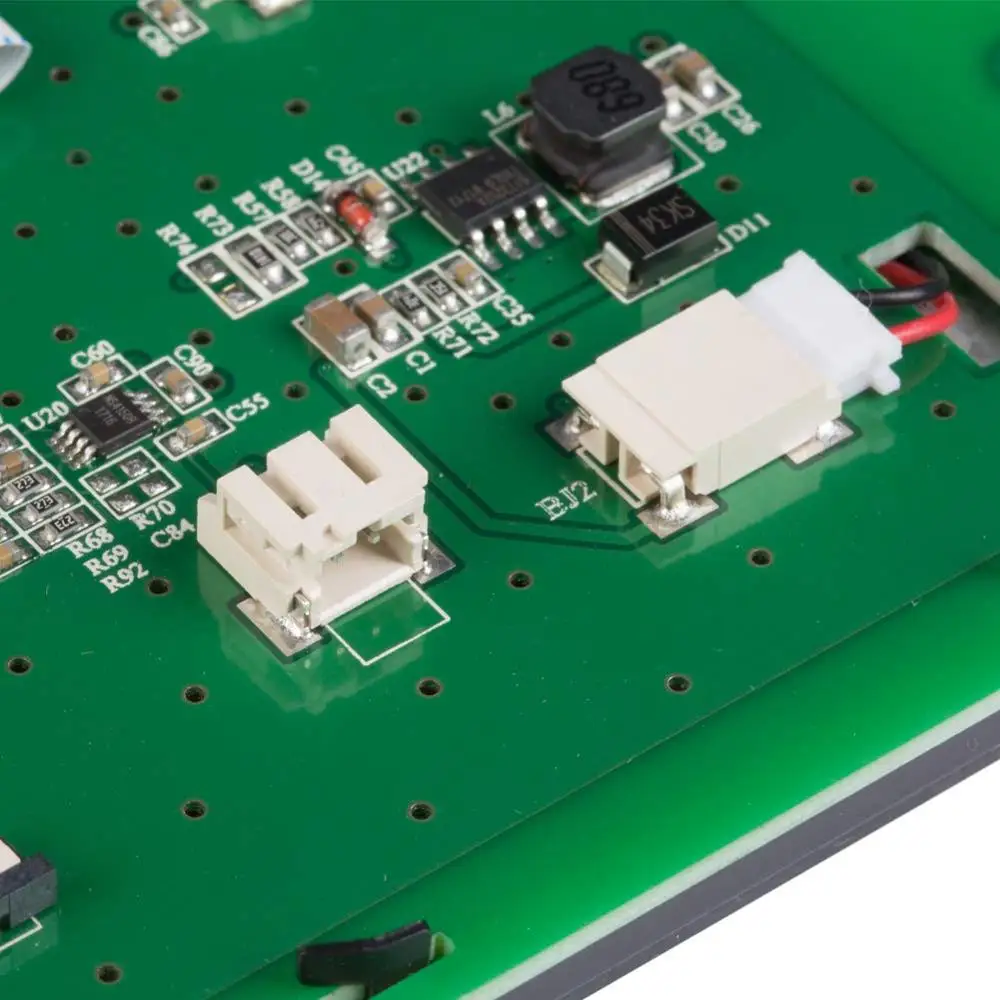

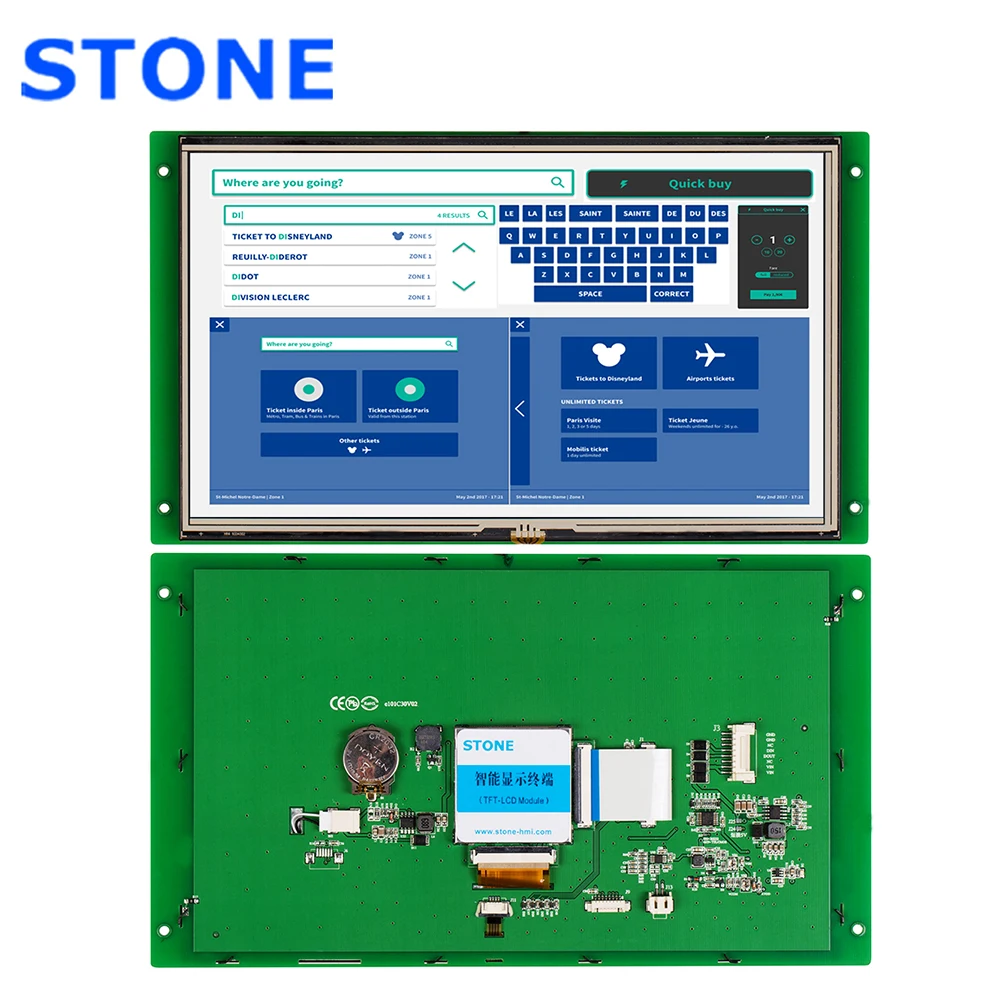

Изображение продукта

Характеристики

Почему каменный TFT ЖК-модуль умный?

Товар

Оборудование

Программное обеспечение

Управление

Сравнение

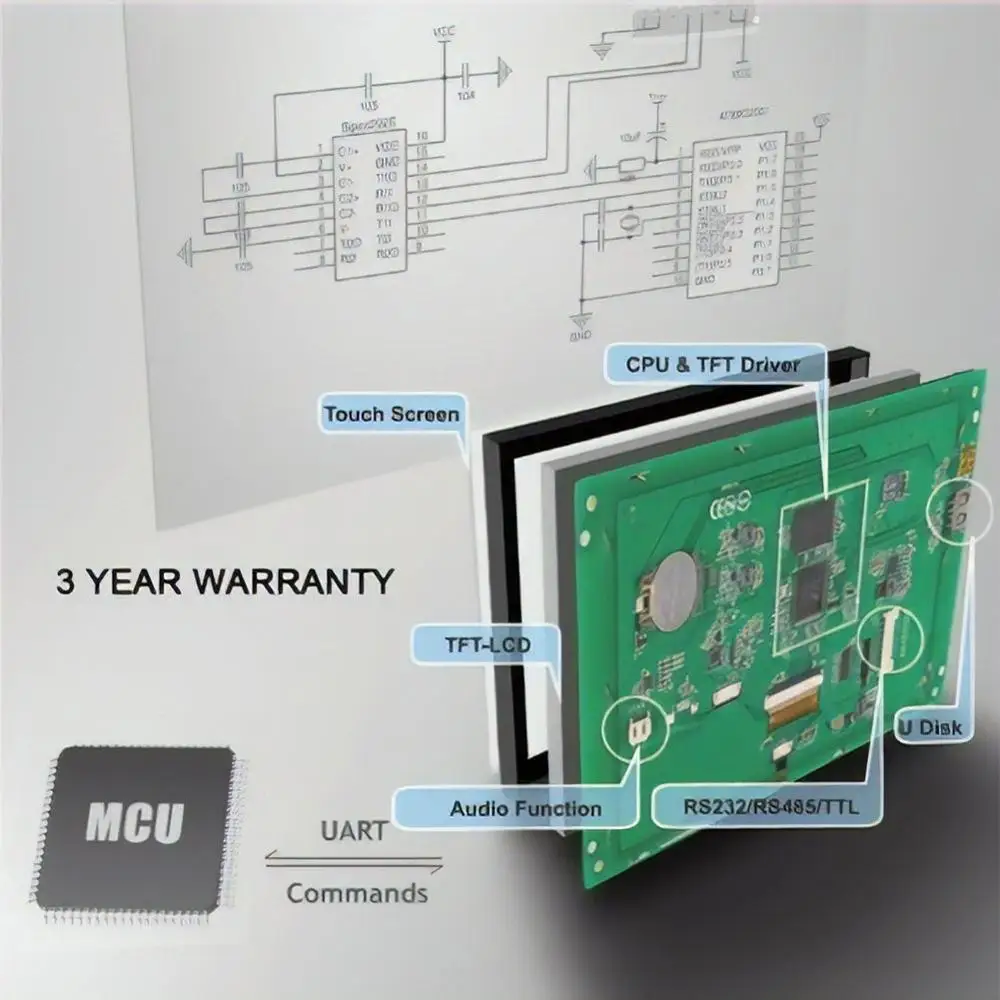

TFT панель и драйвер, флэш-память и UART/USB порт и 5-40 в источник питания

Программное обеспечение и набор команд с шестигранной головкой

Простота в эксплуатации, простая инструкция (шестигранный код) для управления модулем TFT любым младшим инженером

1. Легко! Pwerfull! Экономия!

2. Подключи и работай.

3. Работает быстро.

4. Промышленный класс.

5. Компоненты от известных брендов.

ПК

Операционная система

Разработка прикладных программ профессиональным инженером по программному обеспечению.

1. Требуется профессиональная работа.

2. Долгое время запуска. 3. Работает медленно.

4. Высокая стоимость.

Панель и драйвер

Нет

Напишите много программ управления для TFT модуля профессиональным инженером.

1. Нужна утомительная и профессиональная работа.

2. Стоить много времени разработки.

3. Нестабильная система работы.

4. Компоненты низкого качества.

Просто панель

Нет

1. Разработка оборудования и драйвера.

2. Писать программы профессиональным инженером.

1. Нужна утомительная и профессиональная работа.

2. Затраты еще больше времени на разработку. 3. Нестабильная рабочая система.

4. Дешевые Имитационные компоненты.

Применение

Наши услуги

Наши услуги

1. 3 года гарантийного периода

Заменить совершенно новым без каких-либо условий

2. Настраиваемый сервис.

А. Настройка TFT-LCD модуля в соответствии с требованиями заказчика.
B. Разработка функции настройки.
C. Расширение флэш-памяти до 1 Гб или 2 ГБ.
D. Назначьте интерфейс RS232, RS485 или TTL.
