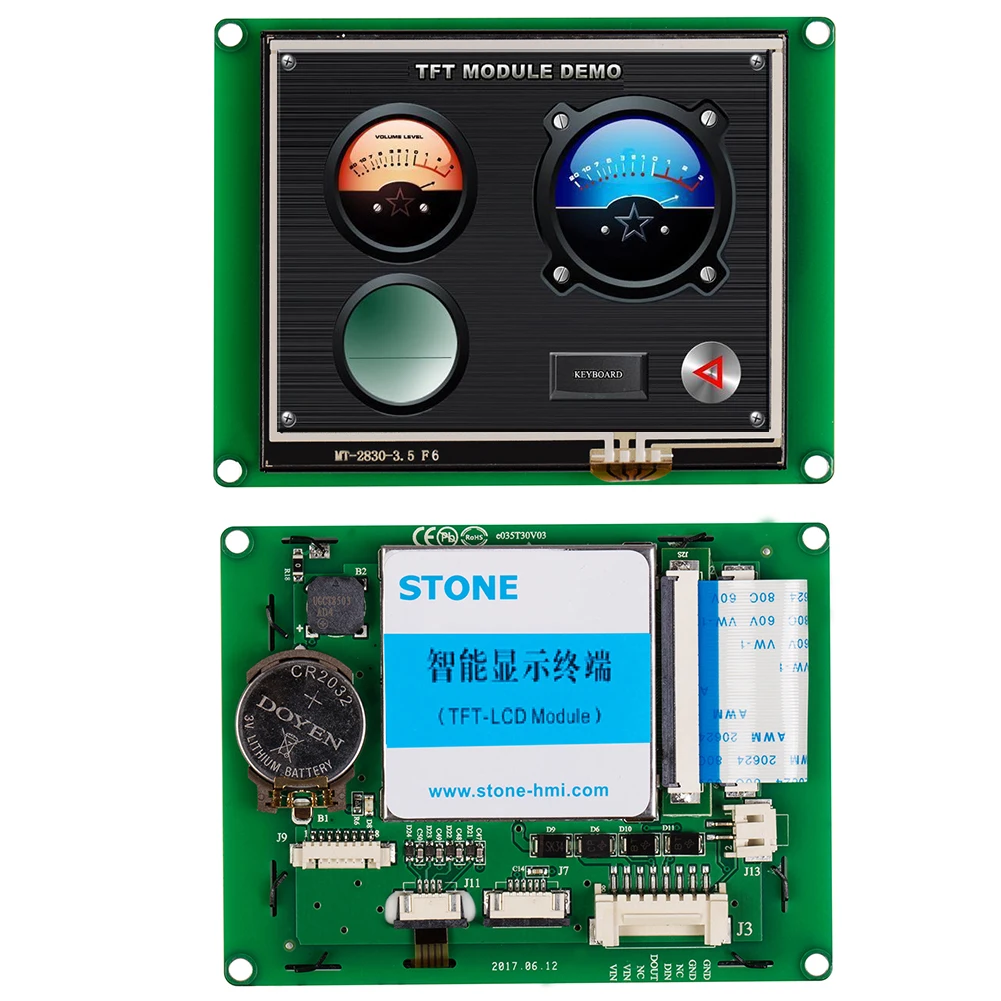

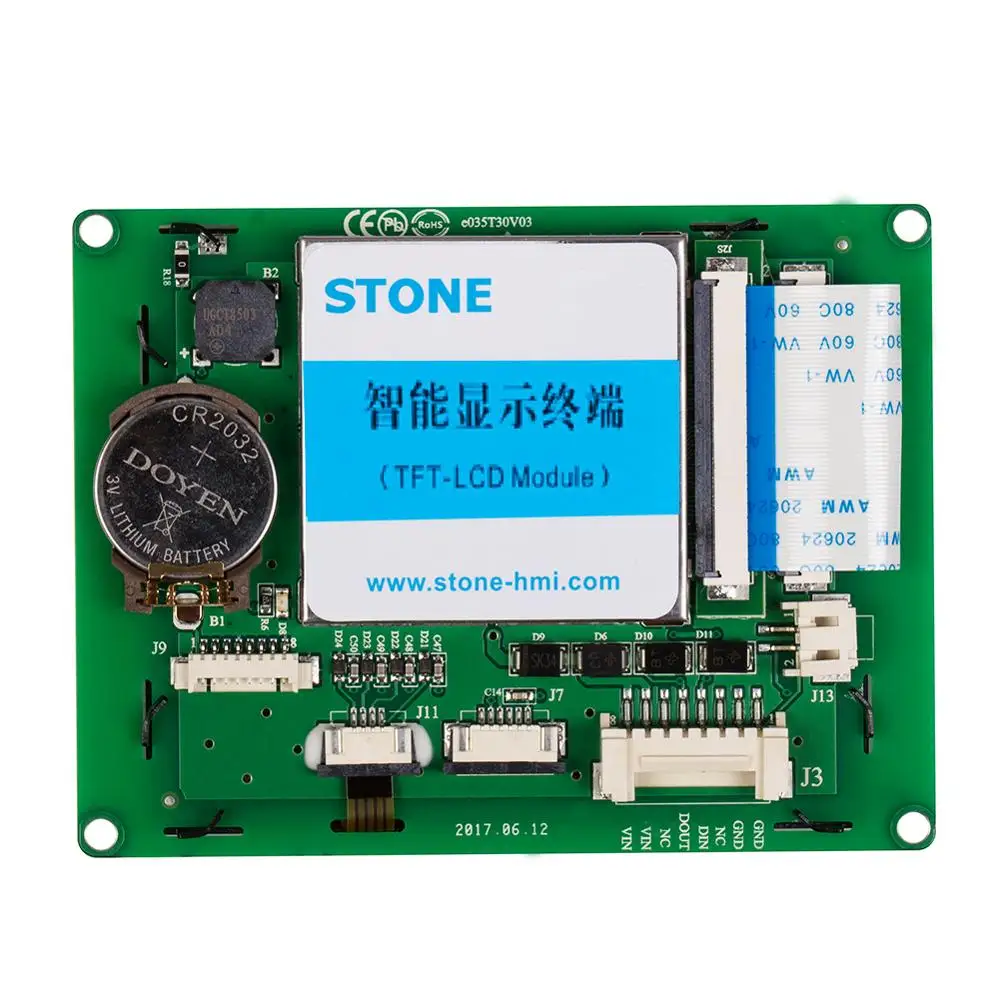

3 5 дюймовый Интеллектуальный UART TFT ЖК-модуль управляемый любым микроконтроллером

3,5 дюймовый Интеллектуальный UART TFT LCD модуль, управляемый любым микроконтроллером

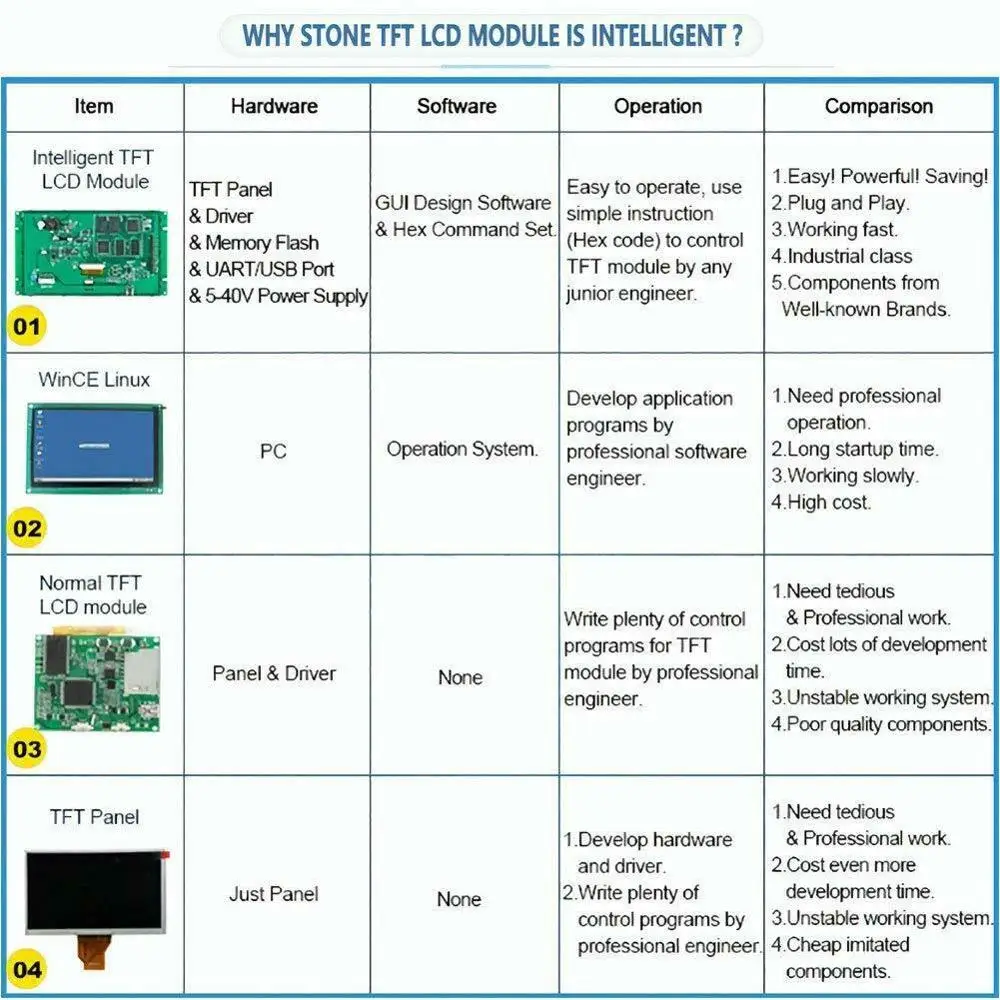

Интеллектуальный TFT ЖК-модуль является целымРешение для отображения и управленияВключая процессор, драйвер, память, программное обеспечение, предустановленную программу командного набора и т. д. с нашим решением,Он может работать сЛюбой микроконтроллерИзготовитель:RS232, RS485, TTLПорт напрямую!Таким образом, любой инженер, который знает язык C/ C + +/сборки, может легко управлять нашим TFT ЖК-модулем. Экономит много времени и затрат на разработку для инженеров. Используется в качестве сенсорного контроллера, промышленного управления, TFT системы отображения и т. Д.

Принцип работы

Простота в использовании, требуется всего 3 шага:
1. Создайте группу «графического пользовательского интерфейса» и загрузите по.

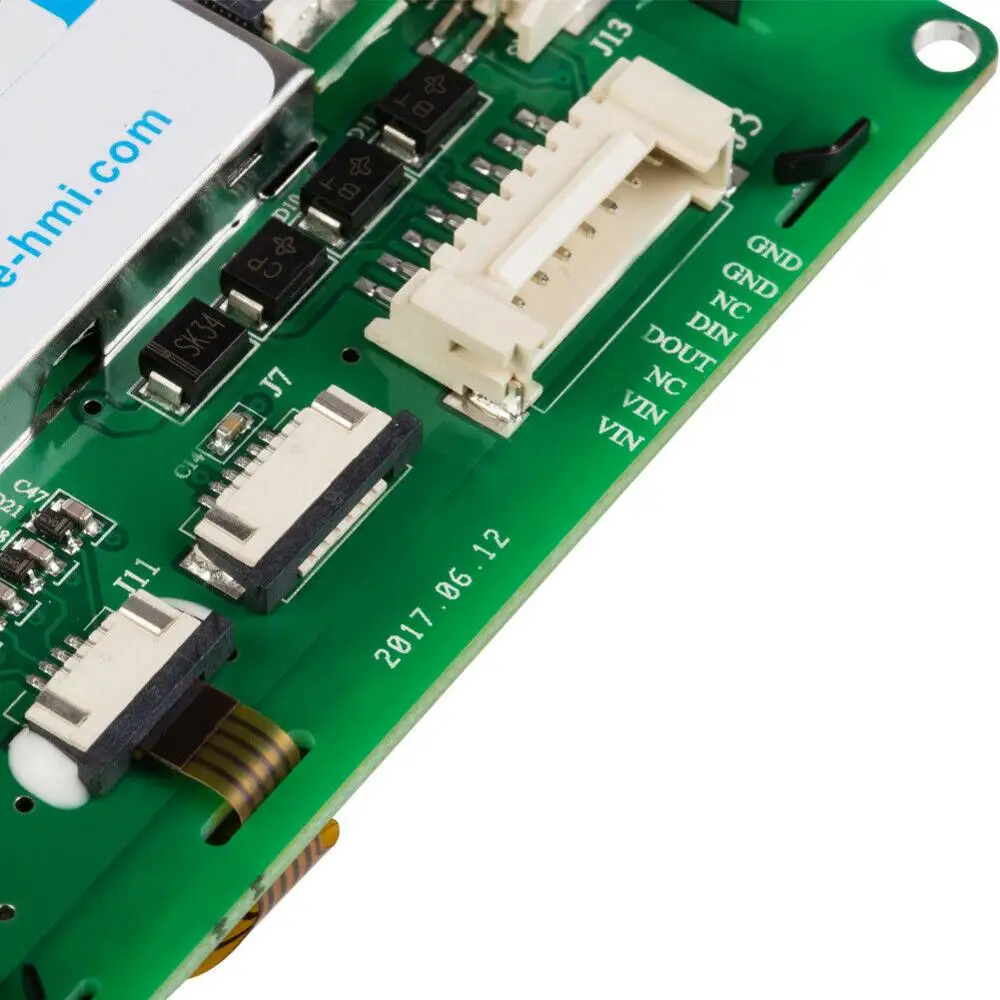

2. ПодключениеСЛюбой микроконтроллерИзготовитель:RS232, RS485, TTL портНапрямую.
3. Программа управления записью для вашего микроконтроллера через наш простой мощныйНабор команд”(Шестигранный код).
Вот и все.

Описание программного обеспечения
Помощник по разработке: демонстрация набора команд, настройка параметров и т. Д.
Скачать помощник: скачать фотографии, файлы и т. Д.
Сенсорное управление: Создайте файл сенсорного управления для GUI.
Управление циферблатом: создание программы циферблата

Параметры продукта

Физический параметр

Модель STVI035WT-01 Размер (дюйм)

3,5"

Разрешение 320 × rgb× 240 Цвет 65536 цветов (16 бит) Область просмотра 70,1 мм × 52,6 мм Расстояние между пикселями 0,1905 мм × 0,0635 мм (H×V) Общий размер 93 мм × 70,1 мм × 14,9 мм (N)/16,5 мм (T) Вес нетто 85 г (N)/ 100 г (T) Панель TFT Промышленная панель класса A + Сенсорный экран Промышленный уровень 4 провода сопротивление или без сенсорного экрана является необязательным.

Параметр подсветки

Тип подсветки Светодиодный Яркость 400 кд/м2 (яркость может регулироваться на 100 уровней) Контрастность 500:1 Срок службы подсветки 30000 часов Угол обзора 70 °/ 70 °/ 50 °/ 70 ° (L/R/U/D) Рабочая температура -20 °C ~ + 70 °C Рабочая влажность 55 °C, 85% Температура хранения -30 °C ~ + 85 °C Режим экрана Цифровой

Параметры производительности

Процессор CortexM4 ЖК-контроллер CPLD EPM240 Частота обновления 200 МГц Скорость переключения изображения 12 мс/картинка (83 фотографии/с) Флэш-память Стандартный 128 м, расширение 1 Гб Объем памяти для изображения В соответствии с возможностью изображения, предлагаем формат «JPG» Интерфейс Интерфейс RS232/ RS485/TTL/USB Загрузка изображений USB2.0 (12 Мбит/с) и загрузка диска для хранения U Диапазон напряжения DC6.0V ~ 40V (типичное значение: 12V) Мощность 0,8 W

Отчет об испытаниях

MTBF 4250000 H Рабочая температура -20 °C ~ + 70 °C Влажность воздуха 60 °C, 90% Непрерывное испытание вибрации 10-55 Гц, 1,5 мм, 10 г Испытание на ускорение удара 6 мс, 100 г Тестирование ESD 10 кВ Проверка надежности излучения

44 Вт

Основной размер TFT ЖК-модуля

Размеры Разрешение 3,5'' 320*240;320*480 4,3'' 480*272 5'' 480*272;640*480; 800*480 5,6'' 640*480 5,7'' 640*480 7'' 800*480;800*600; 1024*600 8'' 800*600;1024*768 9,7'' 1024*768 10,1'' 1024*600 10,4'' 800*600 12,1'' 1024*768 15,1'' 1024*768 Гарантийный срок

1. Гарантийный срок продлится3 годаПосле доставки.

2. Если есть какие-либо технические проблемы или проблемы с качеством в течение гарантийного срока, мы гарантируем, что товары будутЗаменен на новый продукт без каких-либо условий.

Сертификаты

1. ПройтиCE & ROHS & FCC Сертификация, ИISO9001:2008Система управления качеством.

2. Используйте только лучшие электронные компоненты, которые производятся всемирно известной компанией, поэтому скорость ремонта составляет всего 0.2% в год.

3. Срок поставки: в течение2 неделиДля всех заказов.
