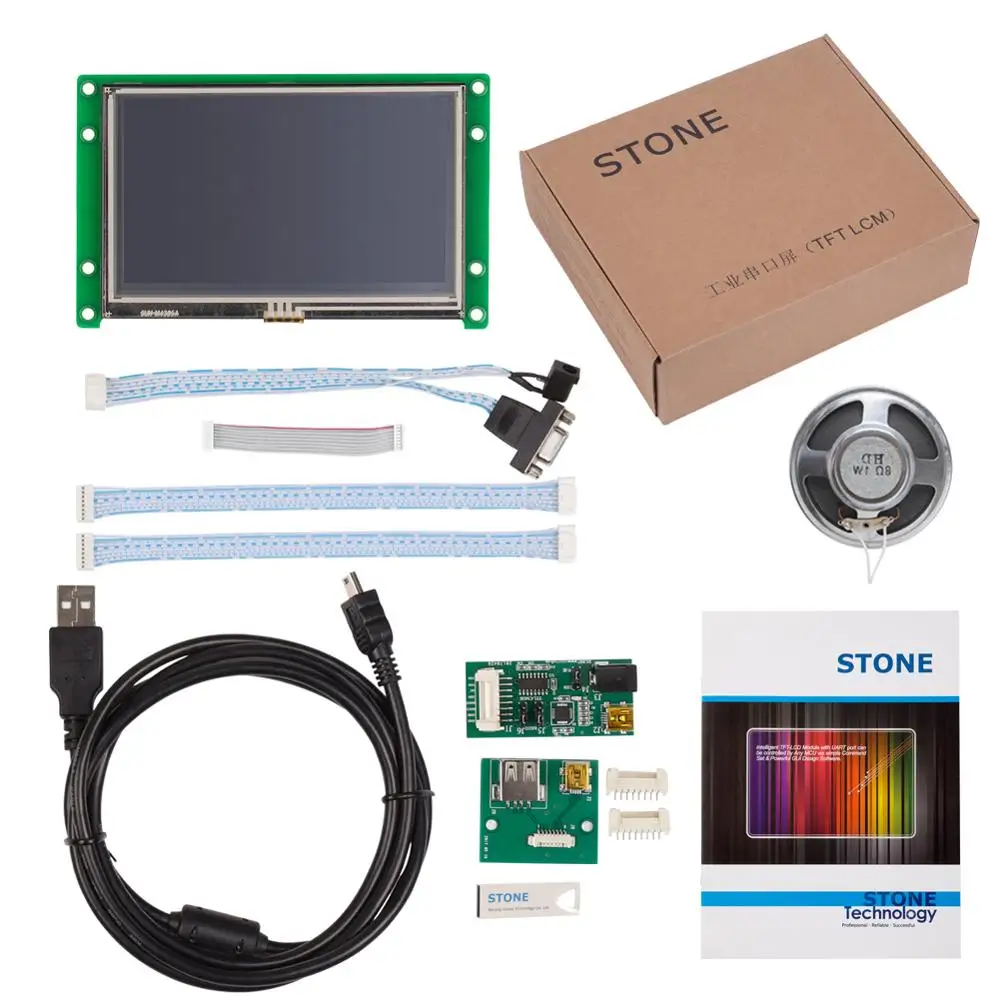

4,3-дюймовый интеллектуальный TFT LCD-дисплей с экраном Innolux + плата контроллера, поддерживающая любой микроконтроллер.

4 3-дюймовый интеллектуальный TFT LCD-дисплей с экраном Innolux + плата контроллера поддерживающая любой микроконтроллер.

Модуль интеллектуального TFT-LCD

Модель

STWI043WT/N-01

4,3 дюймов HMI интеллигентая (ый) на тонкопленочных транзисторах на тонкоплёночных транзисторах ЖК-дисплей Дисплей с Innolux Экран + плата контроллера Поддержка каких-либо MicrocontrolleR

ВSTWI043WT/N-01Была задумана какTFT мониторИСенсорный контроллер.Он включает в себя процессор, программу управления, драйвер, флэш-память, RS232/RS422 / RS485/ TTL / LAN порт, Wi-Fi/Bluetooth, Сенсорный экран, источник питания и т. Д., поэтому это целая система отображения, основанная на мощной и легкой операционной системе,Который может управляться любым MCU.

ВSTWI104WT/N-01Может использоваться для выполнения всех основных функций, таких как отображение текста, отображение изображения, отображение кривой, а также Функция касания, Функция видео и аудиоИ т. Д. Пользовательский интерфейс может быть более широким и разнообразным. И флэш-память может хранить ваши данные, файлы конфигурации,ИзображениеФайл, шрифт, видео файл и аудио файлИ т. д.

Технические параметры

ФизическийПараметр

Размеры

4,3 дюймов

Разрешение

480 × rgb× 272

Расстояние между пикселями

0,066 (Вт)×0,198 (H) мм

Цвет

262144
Цвета (18 бит)

Область просмотра

95,04 (Ш) × 53,856 (В) мм

Размер дисплея

97,1 мм × 56 мм

Общий размер

121,9 мм×74,7
Мм × 13,8 мм(T)

(Стандарт
Тип)

121,9 мм × 74,7 мм ×23,8 мм (T)

(С
Порт Ethernet)

Вес нетто

155 г (T)

Дисплей

Подсветка
Тип

Светодиодный

Яркость

500 кд/м2

(Яркость может быть
Регулируется на 100 уровней)

Контрастность

500:1

Подсветка
Жизнь

30000 часов

Просмотр
Угол обзора

70 °/70 °/50 °/70 °(L/R/U/D)

Панель TFT

Промышленная панель класса А

Сенсорный экран

4 провода сопротивление касания/емкостный сенсорный/
Без сенсорного экрана

Экран
Режим:

Цифровой

Процессор

Процессор

Кортекс а8

Частота обновления

1 г Гц

Максимальная частота кадров

60 кадров в секунду

Память

Флэш-память

Стандартный 256 Мб, расширение 1 ГБ или 2 Гб

Память
Количество для изображения

Согласно
С возможностью изображения, предлагаем "PNG, BMP, JPG, SVG, GIF"
Формат.

Интерфейс

Серийный интерфейс

RS232 / RS422 / RS485 / TTL уровень

Интерфейс Ethernet

10 м/100 м (опционально)

Беспроводной интерфейс

Wi-Fi / Bluetooth (опционально)

Загрузка файла проекта

Порт USB2.0 или U диск для хранения

МощностьПоставка

Номинальное напряжение

+ 12 В постоянного тока или + 5 В постоянного тока

Допустимый диапазон напряжения

+ 7 В постоянного тока...+ 28 В постоянного тока или + 5 В постоянного тока

Макс. Допустимые переходные процессы

+ 28 в

Время между двумя переходными режимами

Минимум 50 сек

Внутренний предохранитель

2а Самовосстанавливающийся Предохранитель

Энергопотребление

1,0
W

ЭлектрическиеХарактеристики

Параметр

Состояние

Мин

Тип

Макс.

Поставка
Ток

Вин = 12 В

(Макс.
Яркость)

145ма

Вин = 12 В

(Закрыть
Яркость)

80 мА

Бод
Ставка

115200
Bps

Сигнал

Технические параметры

ОкружающийУсловия

Макс. Допустимая температура окружающей среды

Управление

Хранение

-30℃ ~+ 80℃

-30℃ ~+ 80℃

Относительная влажность

Управление

Хранение

55℃, 85%

60℃, 90%

Ударная загрузка

Управление

Хранение

15g/11 msec

25 г/6 мс

Вибрация

Управление

Хранение

0,035 мм (10 - 58
Гц)/ 1 г (58 - 500 Гц)

3,5 мм (5 - 8,5
Гц)/ 1g (8,5-500 Гц)

Барометрическое давление

Управление

Хранение

706 до 1030 hPa

От 581 до 1030 hPa

ШумИммунитет

Статический
Разряд

(Контакт
Разряд/Воздушный разряд)

EN
61000-4-2

6 кВ/8 кВ

RF
Облучение

EN 61000-4-3

10
V/m, 80% AM

1
КГц

Пульс
Модуляция

ENV 50204

900
МГц±5 МГц

10
V/meff., 50% ED, 200 Гц

RF проводимость

EN 61000-4-6

150 кГц-80 МГц

10 в, 80% AM, 1 кГц

Взрыв
Помехи

Линии поставки

Технологические линии передачи данных

Сигнальные линии

EN 61000-4-4

2КВ

2КВ

1КВ

РадиоПомехи

Уровень радиопомех
Соответствие

EN 55011

Класс АТехнические параметры

ПоддержкаУстройство

Порт UART

Поддержка

RS232 / RS422 / RS485 / TTL

Сетевой порт

Поддержка

Порт Ethernet/Wi-Fi / Bluetooth

Флэш-память

Поддержка

Стандартный 256 Мб, расширение 1 ГБ или 2 Гб

Зуммер

Поддержка

RTC

Поддержка

USB
Порт

Поддержка

Онлайн загрузка по USB кабелю

Интерфейс диска для хранения U

Поддержка.

Загрузка или копирование пользовательских данных в автономном режиме

Сенсорный экран

4 сопротивление провода/емкостный

Векторный шрифт

Стандартный формат TTF


Поддержка формата PNG/JPG/BMP/SVG/GIF

Аудио
Интерфейс

Поддержка
Формат WAV

В
Длина одного аудиофайла не ограничена, теоретически до 4096 аудио
Файлы, мощность динамика 8 Ом 2 Вт или 4 Ом 3 Вт

Набор команд

Унифицированные упрощенные наборы команд
