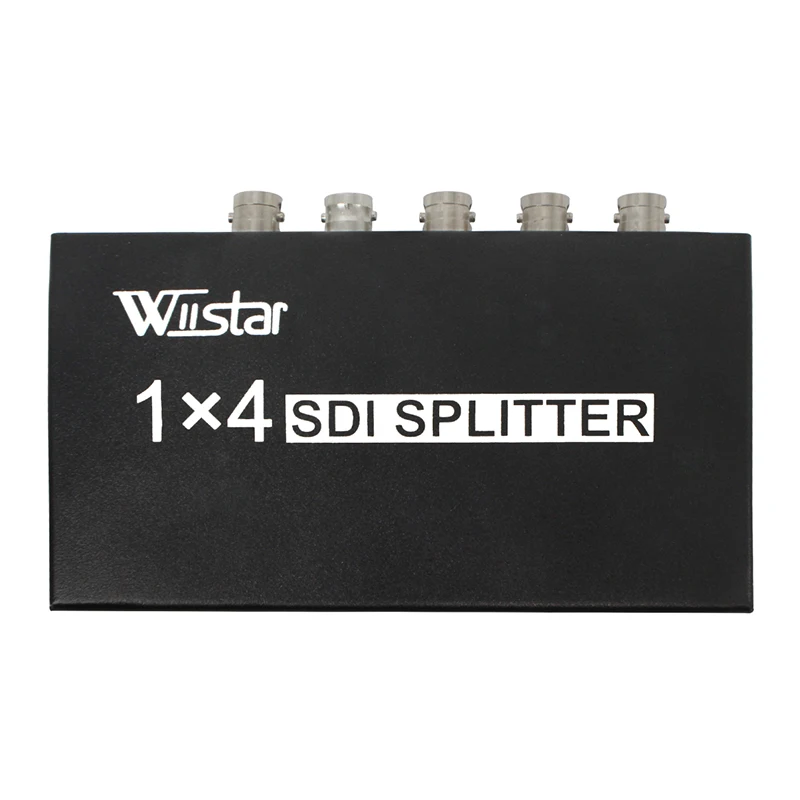

Wiistar HD sdi сплиттер 1x4 с питанием 1 в SDI без потерь распределение сигнала на 4 выхода

Wiistar HD sdi сплиттер 1x4 с питанием 1 в SDI без потерь распределение сигнала на 4 выхода

Если вам нравится этот товар, пожалуйста, добавьте его в свой «список желаний», если вам нравится наш магазин, пожалуйста, добавьте его в свой «Список магазинов».Вы будете наслаждаться более выгодной ценой.Добро пожаловать! ^-^

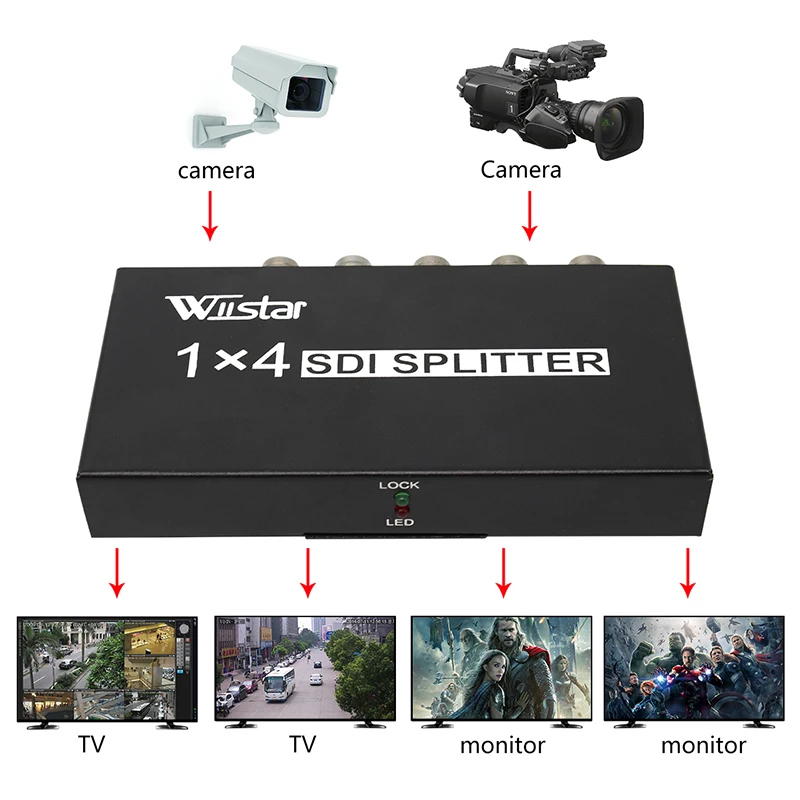

Он широко используется на всех ТВ-станциях и других рабочих местах, безопасном мониторинге безопасности, месте обучения и т. д.

Стабильность и надежность.

Он широко используется на всех ТВ-станциях и других рабочих местах, безопасном мониторинге безопасности, месте обучения и т. д.

I. Предупреждение безопасности:

1. Пожалуйста, держите подальше от влаги, высокой температуры, пыли, коррозионных и окисляющих газов окружающей среды.

2. Все детали должны избегать сильной вибрации, пожалуйста, не разбивайте, Не стучите или Не ломайте.

3. Пожалуйста, удерживайте головку адаптера питания, когда вы вытащите адаптер питания вместо того, чтобы тянуть кабель питания.

4. Пожалуйста, выключите питание, когда машина не используется (пожалуйста, снимите адаптер питания, когда вы не будете использовать его в течение длительного времени).

5. Пожалуйста, не открывайте продукты самостоятельно и не прикасайтесь к деталям внутри.

6. Вы должны использовать оригинальный адаптер питания, который предоставляется от производителя или надежного адаптера питания.

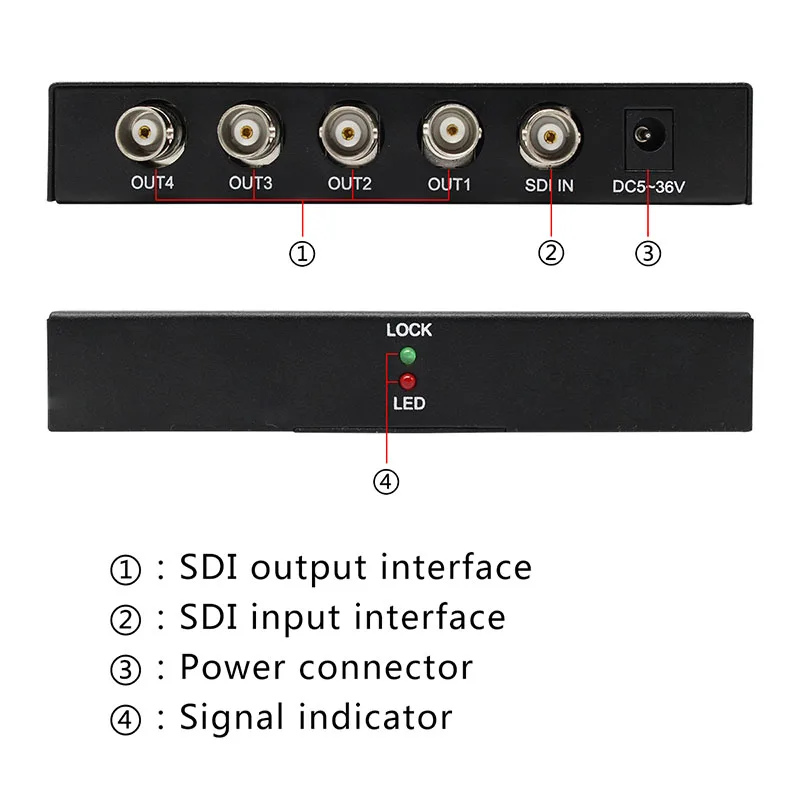

II. Описание интерфейса

Входной порт сигнала SDI (например, подключение камеры SDI)

Выходной порт SDI сигнала (например, подключение SDI камеры, монитора и так далее)

Входной порт адаптера питания (поддержка 5-36 в широкий вход напряжения, анод внутри и катод снаружи)

Красный светодиодный индикатор питания

Зеленый светодиодный индикатор сигнала SDI

Зеленый светодиодный индикатор сигнала SDI

Красный светодиодный индикатор питания

III. Этапы установки

Подключите устройство в соответствии с приведенной выше схемой, затем выполните следующие действия:

Введите источник сигнала SDI от входного порта.

Вы можете подключить устройство, поддерживающее вход сигнала SDI с выходным портом SDI.

Включение, продукт будет работать.

IV. Функция

Сплиттер 1SDI

Подключите устройство в соответствии с шагами до этого, SDI сплиттер будет работать, SDI сплиттер поддерживает SD-SDI (270 мбит/с), HD-SDI (1,485 Гбит/с) и full HD 3G-SDI (2,97 Гбит/с) видео формат, чтобы убедиться, что 1-2 маршрута SDI видео выход.

2 функция расширения

Этот продукт со встроенным эквайлайзером, выпрямителем и драйвером кабеля, поддерживает максимальную длину кабеля (Belden-1694A).

Ввод и вывод кабеля SDI: поддержка SD 400 м, поддержка HD 200 м, поддержка 3G 100 м (это теоретическое значение, реальный экземпляр имеет какое-то отношение к качеству кабеля).

3 широкое напряжение

Этот продукт имеет встроенное широкое напряжение, поддерживает DC5V-36V вход (максимальная мощность 2 Вт), он очень подходит для проекта.

4 умный дизайн

Этот продукт поддерживает подключи и играй, и он может автоматически обнаруживать различные SDI сигналы, светодиод становится зеленым, когда он обнаруживает действительный SDI входной сигнал, в противном случае светодиод не будет гореть.

V. Эксплуатация

Этот продукт поддерживает широкий вход напряжения, пользователь может выбрать DC5V-36 адаптер питания.

1,2 SDI выход сигнала одновременно и не требует каких-либо других настроек.

2. Основной блок может обнаруживать различные сигналы SDI, светодиод становится зеленым, когда сигнал SDI действителен.

В комплект входит:

1 шт. Основной блок

1 шт. адаптер питания (доступны eu/au/us/uk)

1 шт. пользователь Manaul
