Флюза осциллографа с дифференциальным зондом PT 8110(100 МГц 1400 в) Бесплатная

Флюза осциллографа с дифференциальным зондом PT 8110(100 МГц 1400 в) Бесплатная

Параметры PT-8110

Пропускная способность

100 МГц

Точность

± 2%

Вход сопротивление

4M Ω/2 p F с каждой стороны земли

Выходное напряжение

-Качели (в нагрузку 50 кОм)

± 7V

-Смещение (Типичный)

<± 5Mv

-Импеданс источника (Типичный)

50Ω

Мощность требования

-Стандартный

4 × aa ячейки или 6V DC адаптер

-Варианты

Сетевые шнуры

Длина BNC свинца

90 см

Длина из Вход провода

60 см

Вес

500 г

Размеры (Д × Ш × В)

186 мм × 83 мм × 38 мм

Модель

PT-8110

Коэффициент ослабления

1:100/1000

CMRR (обычная)

-80 дБ при 60 Гц,-50d B @ 100 кГц

Дифференциальный Вход Напряжение

(Vp-p)

140 @ 1/100

1400 @ 1/1000

Синфазный Напряжение

(Vp-p)

1400V @ 1/100& 1/1000

Абсолютная Макс. Вход

(Каждая Сторона к земле)

CATII 1000V,CAT 600 600V

Особенности

· Полоса пропускания до 100 МГц

· До 1400Vp-p дифференциальный и общий режим

· Безопасность Сертифицированный

Приложений

· Конструкция импульсного источника питания

· Электродвигательного привода дизайн

· Электронный балласт дизайн

· CRT Дисплей дизайн

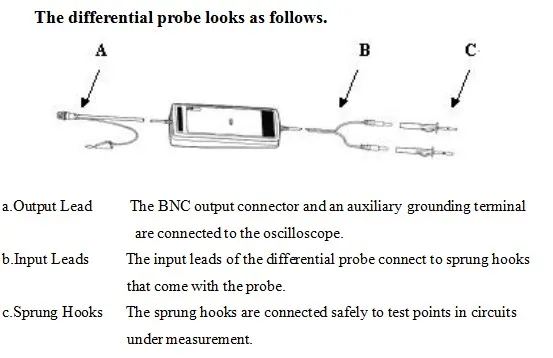

Инструкция по эксплуатации дифференциального зонда:

A) Просто Подключите выходной разъем BNC к вертикальному входу общего назначения осциллографа или другого измерительного инструмента и при необходимости Подключите вспомогательную Клемма заземления к правильному заземлению. Измерительный прибор должен иметь наземную ссылку.

B) Установите четыре ячейки AA или подключите адаптер, который мы предлагаем (Не используйте адаптер других моделей, или Зонд будет сломан.).

В) выберите правильный Коэффициент ослабления в соответствии с проверенным напряжением, если вы не уверены в этом, выберите больший коэффициент.

D) используя соответствующие аксессуары зонда, подключите входы к измеренным схемам.

О PINTECH:

Мы являемся производителем зондов осциллографа. PINTECH-наш собственный бренд. Наши зонды имеют стандартный разъем BNC, который может использоваться с осциллографом любого бренда. Мы предлагаем OEM услуги для осциллографа многих брендов. Вы можете найти замену товара для зондов некоторых брендов с гораздо более низкими ценами, но хорошим качеством и обслуживанием. Пожалуйста, оставьте мне сообщение, если вам нужна дополнительная помощь. Наши продукты включают: дифференциальный зонд, текущий зонд, высоковольтный зонд, высоковольтный имплификатор.

Если вы должны связаться с нами о доставке:

Все наши продукты (за исключением индивидуальных товаров) находятся в наличии. Мы организуем доставку, как только получим ваш заказ. Мы организуем доставку DHL/Fedex/UPS/TNT, чтобы убедиться, что вы можете получить Зонды как можно скорее. Когда вы делаете заказ, пожалуйста, убедитесь, что адрес и контакт верны. И любезно сделайте таможенное оформление, как только продукт прибудет.

О послепродажном обслуживании:

Мы организуем повторное тестирование перед Организацией доставки. После получения зонда, пожалуйста, проверьте его и как только возникнут какие-либо вопросы, пожалуйста, свяжитесь с нами. И, пожалуйста, добавьте наш магазин в качестве своего любимого магазина для любого будущего запроса, пожалуйста. И мы будем рады, если вы дадите нам положительные комментарии с пятью звездами после того, как вы получите зонд и протестируете его.
