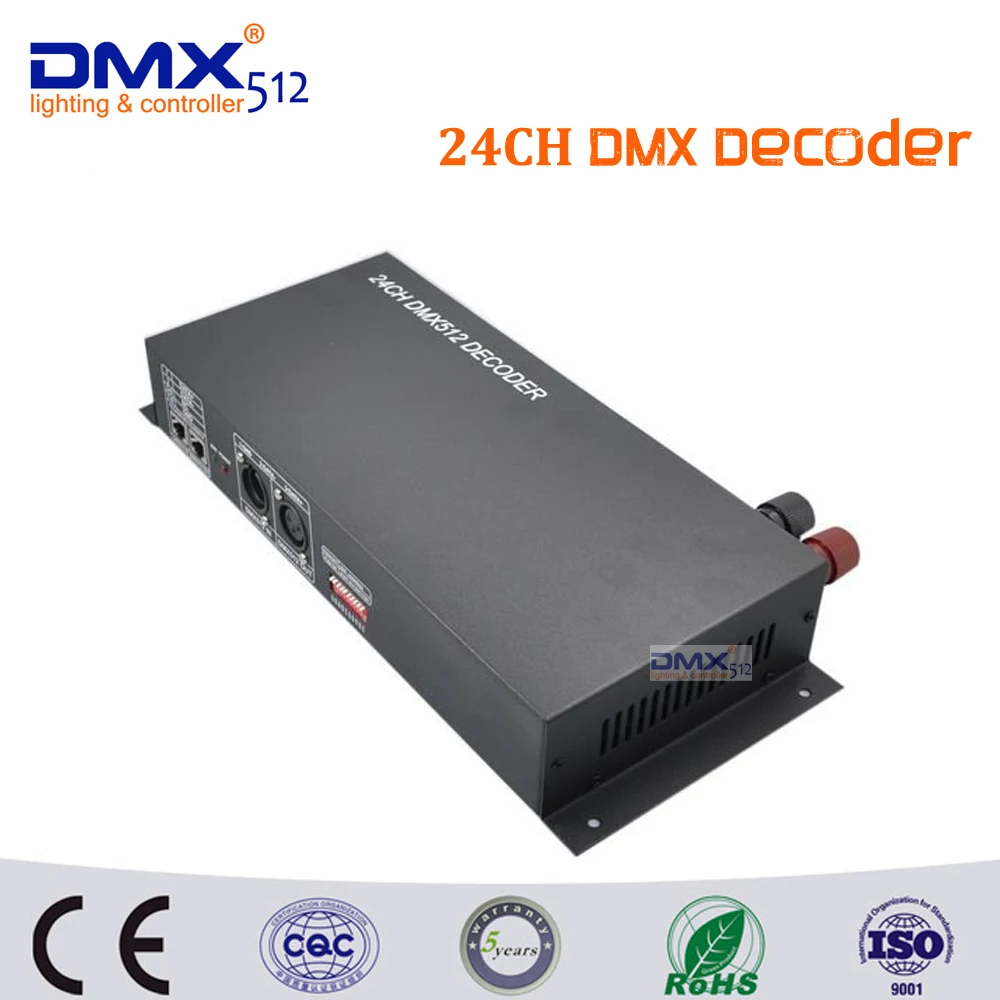

Суммирование:

Декодер использует передовую технологию управления микрокомпьютером и преобразовывает цифровой сигнал DMX512, широко используемый в международном аналоговом сигнале управления. 1 ~ 24 каналов Выход для опции и каждый канал способен достичь 256 градаций управления, а также может использоваться в качестве разъема PC цифрового контроллера света и аналогового светового модулятора. Он в основном используется для управления зданиями и огнями, применяемыми светодиодами.

Технические параметры:

Рабочая температура: 0-70 °C

Декодирующий канал: 24 канала

Напряжение питания: постоянный ток, + 12-24 В

Внешние размеры: L340 * W142 * H57 мм

Размер упаковки: L350 * W180 * H65 мм

Вес нетто: 1,5 кг

Вес брутто: 1,6 кг

Потребляемая мощность: <0.25A (12 V); <0.30A (24 V)

Вход сигнала: Стандартный цифровой сигнал DMX-512

Выход сигнала: 0-24 В, макс. 2 а/ч

Выходная мощность: 12 В: <576 Вт, 24 В: <1152 Вт

Характеристики интерфейса:

(1) входной интерфейс DMX RJ45

(2) выходной интерфейс DMX RJ45

(3) интерфейс настройки Адреса

(4) выходной интерфейс привода

(5) интерфейс ввода питания

(6) XLR 3 входного разъема

(7) разъем XLR 3

Интерфейс сигнала DMX:

1: данные + 2: данные-3-6: NC 7-8: GND

1: GND 2: DATA-3: DATA +

Настройка кода адреса ВКЛ/ВЫКЛ:

См. Следующую страницу инструкции по эксплуатации.

Интерфейс ввода питания:

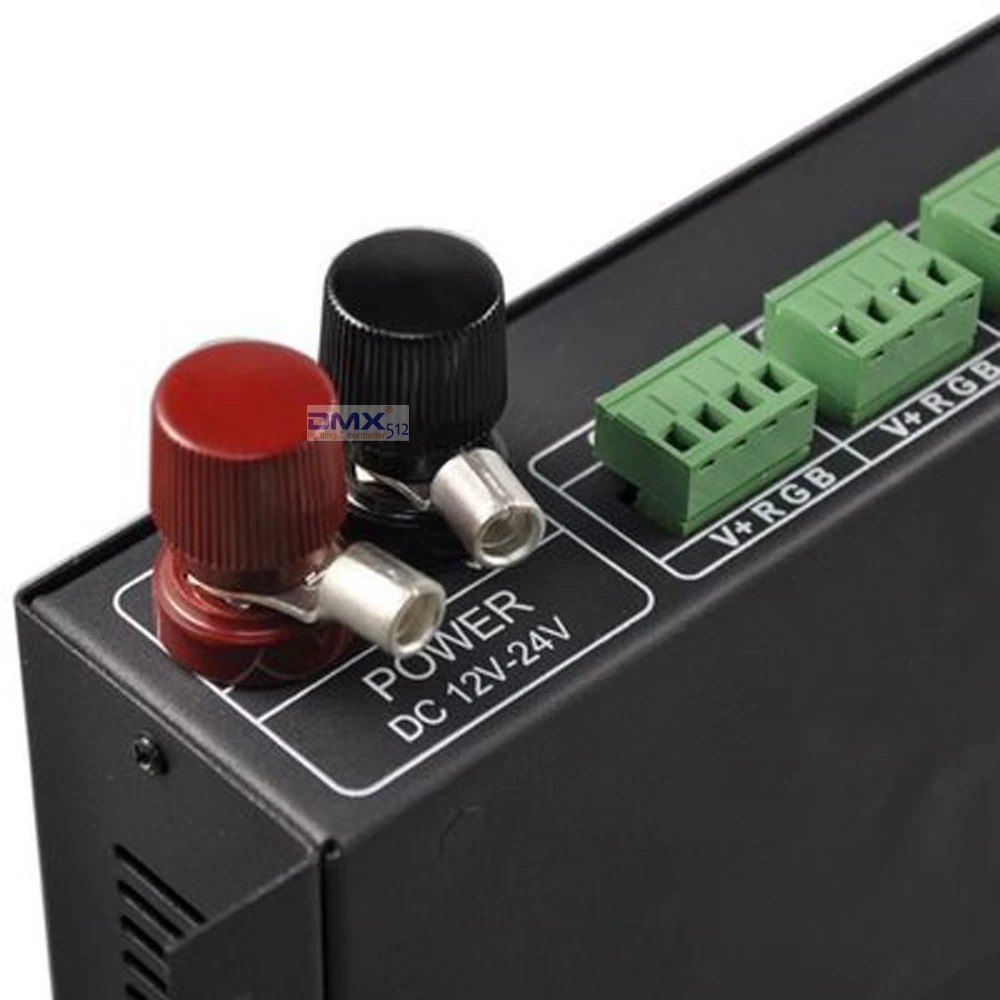

DC12 ~ 24 В вход, поставляется питание с декодером и лампами, которые он принимает.

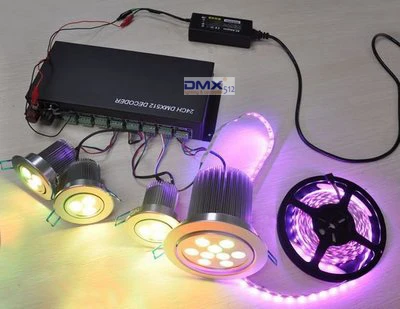

Выходной интерфейс привода:

Общий В аноде-V + и с 8 шт V + интерфейс и 24 шт R, G, B выходной интерфейс. Он не только применяется к различным светодиодным модулям в полноцветном и моно-цвете, но также может самостоятельно обрезать выходной ток на основе нагрузки светодиодного модуля.

Примечание:

Подключите провод анода и RGB общего модуля анода RGB к выходному интерфейсу декодера напрямую; Подключите провод анода одноцветного модуля к декодеру V + on, и подключите катодный провод к одному из RGB pin в соответствии с цветом светодиода; Подключите несколько цветов одноцветного модуля к одному декодеру, Подключите их провода анода к V + pin на декодере.

Направление для использования:

1. Подключение DMX-512 сигнального кабеля:

Сигнальный кабель DMX использовал Кабель CAT-5, и сигнал DMX показывает положительный (+) от отрицательного (-). При сварке сигнального кабеля DMX необходимо обратить особое внимание на положительный (+) от отрицательного (-), И затем правильно Подключите сигнальный кабель DMX512 с соответствующим входным интерфейсом декодера DMX512.

2. DMX-512 набор кодов адресов:

DIP переключатель декодера DMX512 с функцией записи бинарной системы и считывания адреса DMX512. Декодер DMX512-это декодер с 24 каналами, когда он работает онлайн, второй декодер DMX512 должен быть установлен адресный код в качестве 25-го канала. 10-й бит является термином и будет терминалом, пока он выключен. (Используется только для настройки цепи сигналов). Биты от 1 до 9 DIP-переключателей являются ключом написания DMX-кода адреса, 1-LSB и 9-MSB; всего 512 адресных кодов. Исходный адресный код-это сигнал DMX, полученный No.1 каналом декодера, формула расчета: [сумма 1 ~ 9 бит DIP switch] = DMX исходный адрес, код, установите n (th) бит DIP switch up (Set to “1”) чтобы получить значение такого бита; Установите n (th) Бит DIP switch down «0»), поэтому значение этого бит равно 0.

Примечание: 10 бит-это терминал.

Принцип установки и использования:

(1) Входное напряжение должно быть ограничено в номинальном диапазоне.

(2) Не используйте его при перегрузке.

(3) устанавливается в подходящей среде.

А. Драйвер не может устанавливаться при высокой температуре или влажных условиях

B. Мы рекомендуем три способа забрать тепло следующим образом

1, погруженный в движущемся воздухе

2, положите в достаточно большое пространство для отвода тепла

3, крепится на большой металлической плате, и убедитесь, что с ними хорошо связались

Внимание при установке и использовании:

(1) Надежная длина линии составляет 200 м, пожалуйста, попробуйте поставить контроллер близко к декодеру, чтобы избежать слабой подачи сигнала при использовании с контроллером.

(2) рекомендуется использовать STP с характерным сопротивлением 120Ω

(3) лучше использовать одну шину для сигнальной линии и соединиться с соединением входа/выхода декодера.

(4) Не забудьте зафиксировать сигнальную линию для соединения декодера

(5) Пожалуйста, попробуйте держать декодер близко к свету, если свет превышает 5 м, лучше повторно подключить свет и декодер.

(6) Если в серии есть несколько ламп, убедитесь, что соединение прочное и непроницаемое соединение.

(7) сигнальная линия и линия питания ламп должны быть далеко от высоковольтных линий
