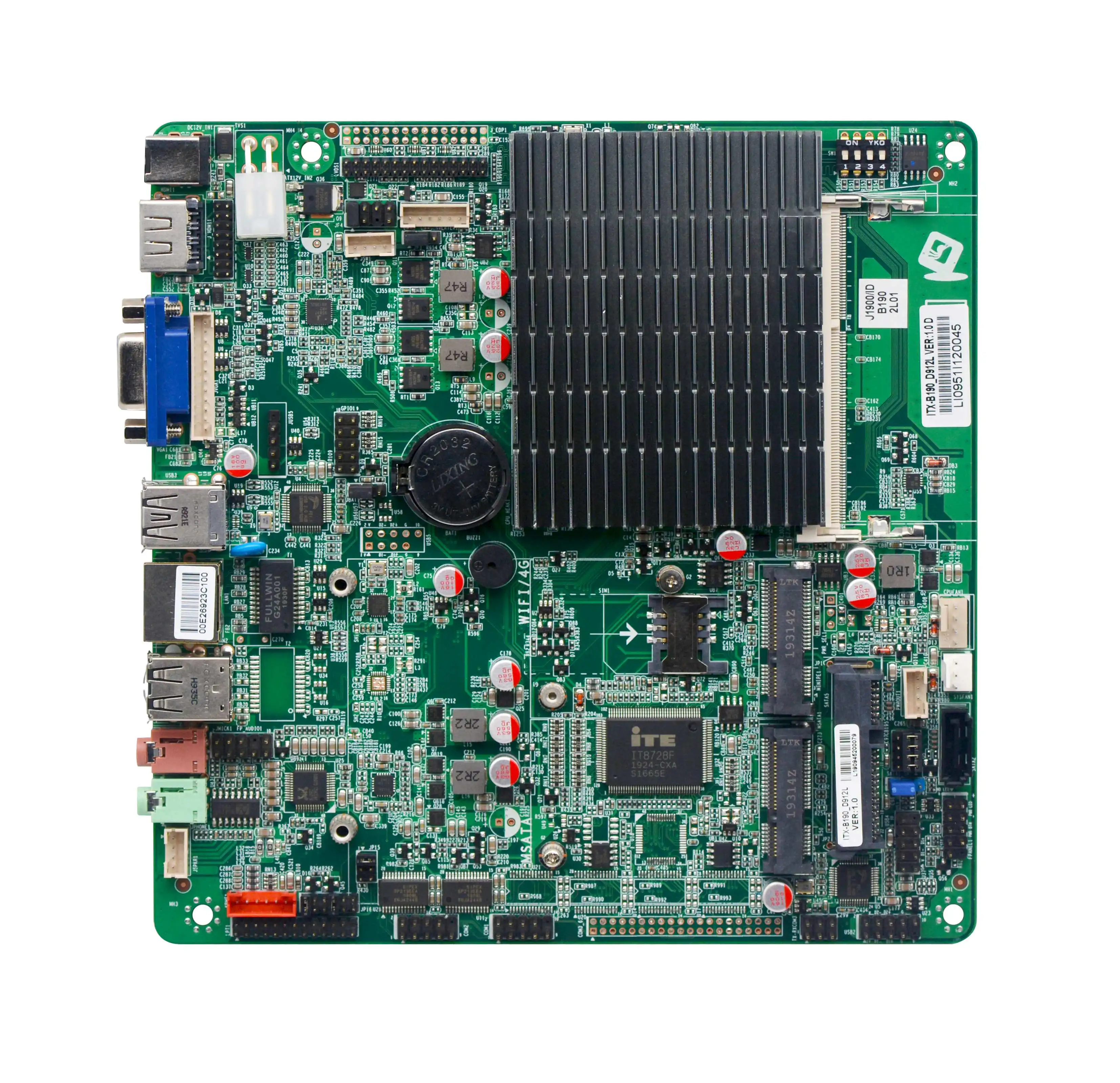

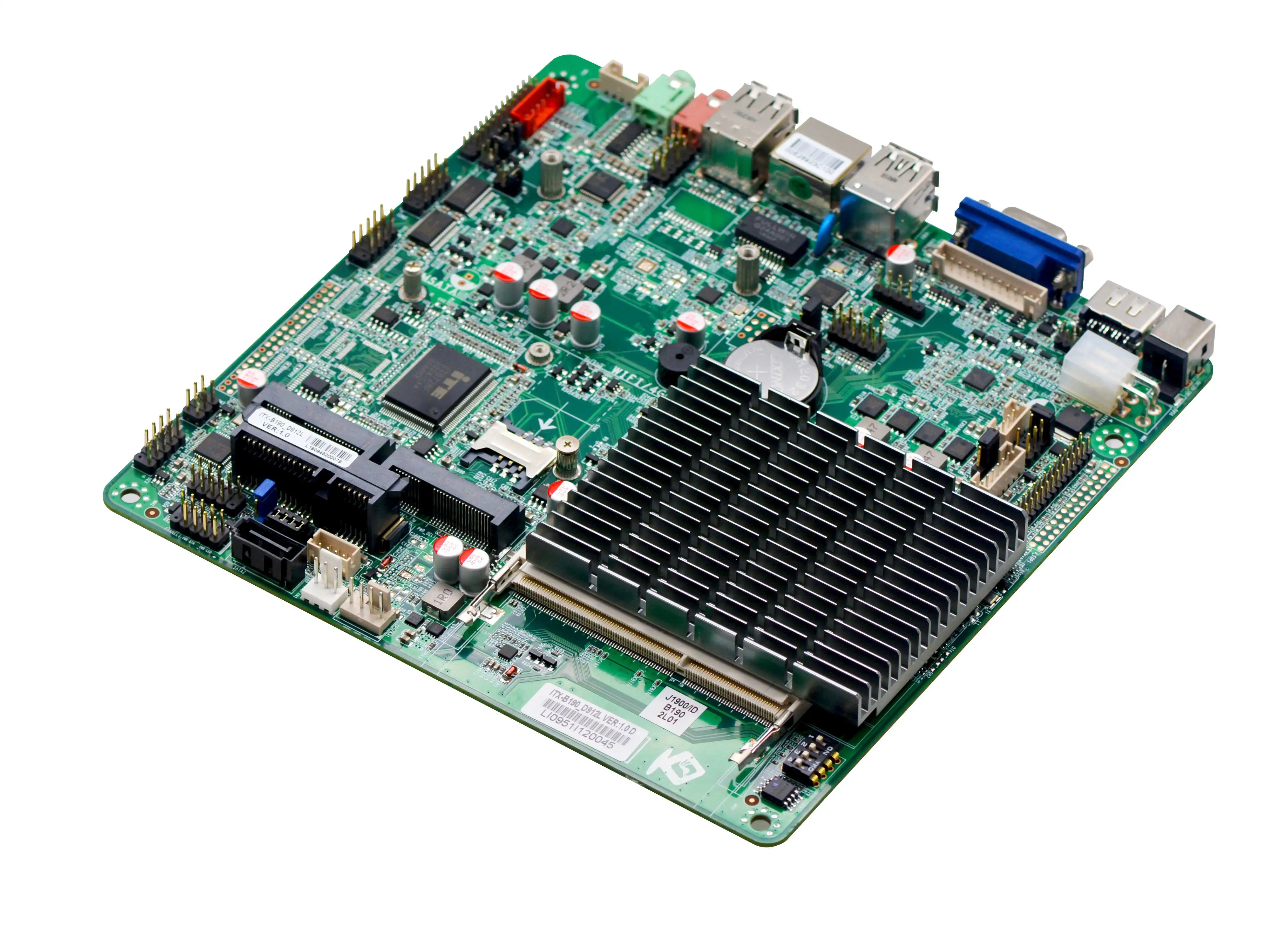

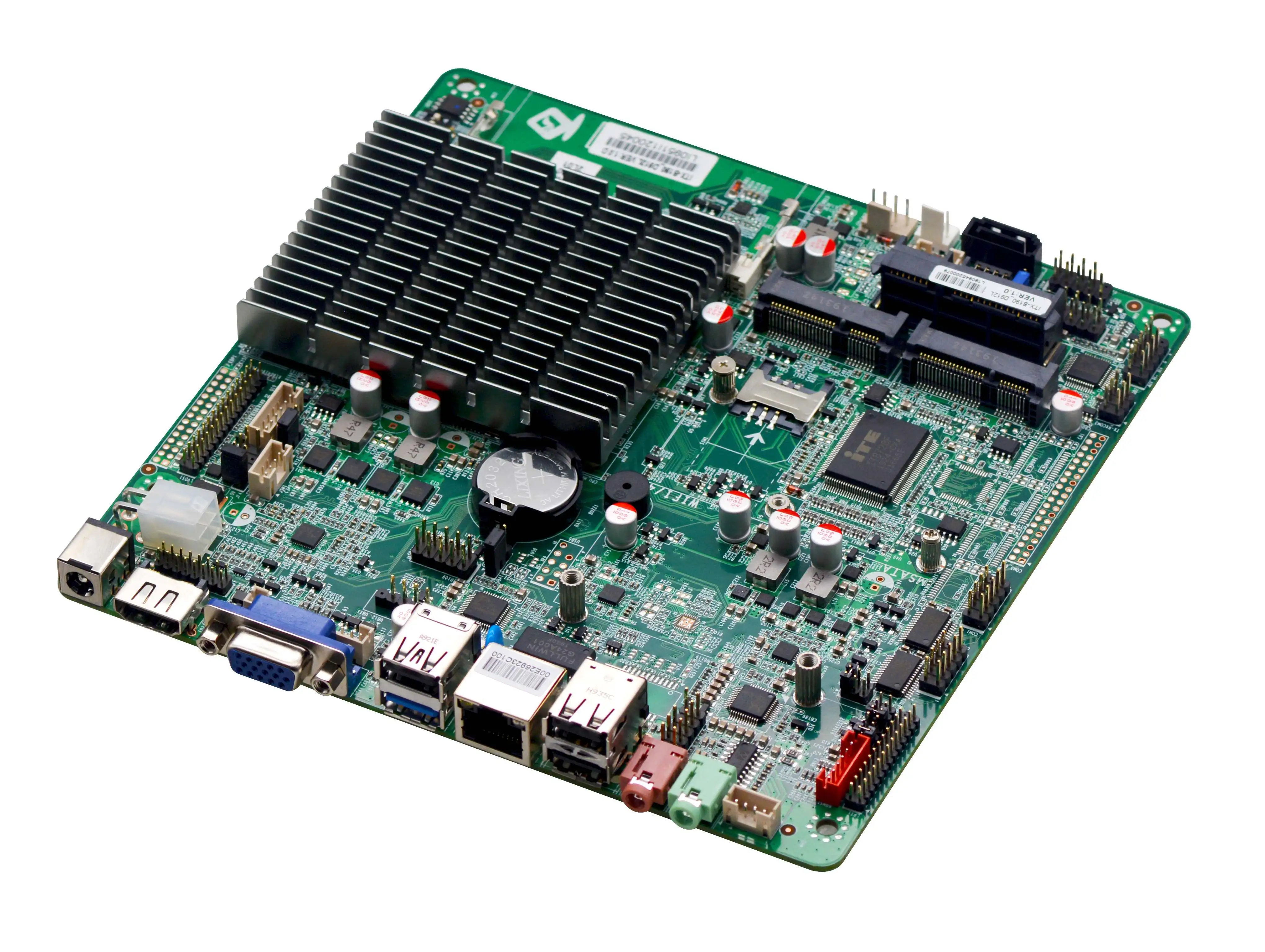

С MSATA Mini-PCIE Untra тонкая материнская плата 12 В постоянного тока без вентилятора Bay Trail

С MSATA Mini-PCIE Untra тонкая материнская плата 12 В постоянного тока без вентилятора Bay Trail

Основные характеристики:

1. Встроенная INTEL Bay Trail-D Celeron J1800,TDP всего 10 Вт

2. Двухъядерный 2 потока 2,41 ГГц, турбо до 2,58 ГГц

3. С VGA,HMDI и двойной 8 бит LVDS дисплей

4. Поддержка 1 * SO-DIMM DDR3L 1066 МГц

5. С 1 * Mini PCI-E, 1 * слотом для sim-карты, поддержкой WIFI или 3G модуля

6. С 1 * MINI SATA, полный размер, Suppot SSD

7. 12 В постоянного тока-источник питания

8. Безвентиляторный дизайн, без шума

Номер товара.

ITX-B190

Процессор

Чипсет

Intel®Bay trail SOC , CPU интегрирует чипсет

Память

1 * SO DDRIII 1333 / 1066 МГц, до 8 Гб

Дисплей

Интегрированная Intel®HD графика

Поддержка VGA ,HDMI,LVDS (двухканальный 24 бит),

Дифференциальная Сигнализация пониженного напряжения поддерживать напряжение постоянный ток, 12 В, экран, по умолчанию является 3,3 V.

Слот расширения

1 * Mini-PCIE, поддержка WIFI/3G модуля

1 * mSATA, поддержка SSD

LAN

1 * RTL8111H гигабитная LAN, поддержка wake-on-line ,PXE

Хранение

1*2,5 место на жестком диске бортовой; 1 * SATA (альтернатива 2,5 'SATA)

Аудио

Интегрированный Realtek HD ALC662 для 6-ти канальный выход,

Поддержка MIC & Line-out, усилитель мощности, рекомендуется использовать динамик 3Ω2W

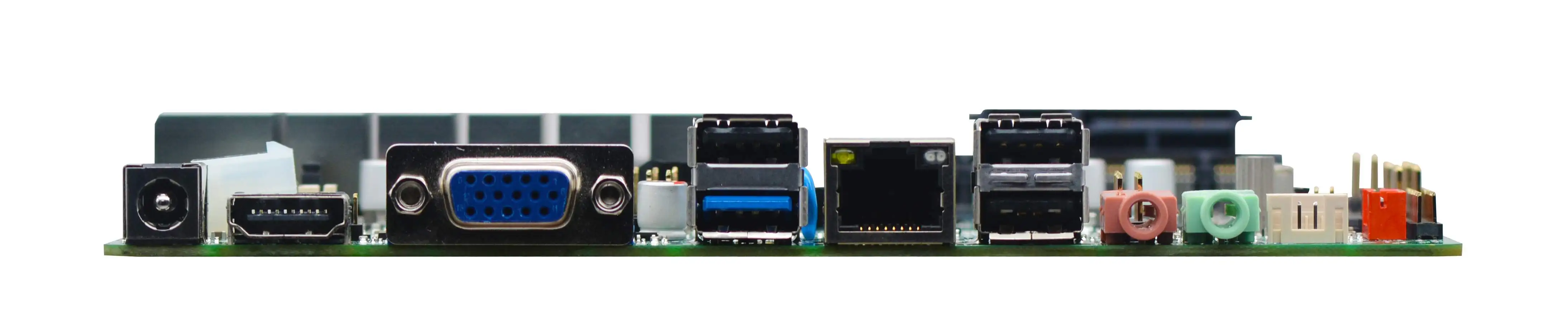

Передняя панель

1 * HDMI

1 * VGA

1 * RJ45 LAN

1 * USB3.0 , 3 * USB2.0

1 * микрофон (красный)

1 * Линейный выход (зеленый)

1 * DC 12V ~ 19V вход

Внутренний ввод/вывод

1 * LVDS 2*15pin, Поддержка Dual Chanel 24bit LCD( dual 8)

1 * JVGA1 12pin, с тем же сигналом к DB15 VGA

2 * RS232 (поддержка зарядки 5 В/12 В)

1 * LPT 2*13pin

2 * USB 2,0

1 * PS/2 6pin

1 * FP1 , 2 * 5pin, кнопки передней панели и светодиодный Разъем индикатора

1 * Аудио передний аудио интерфейс 2*5pin

1 * динамик 4pin

1 * pdrout HDD

1 * ATX 4pin

1 * инвертор LVDS

Вентилятор

1 * вентилятор процессора и разъем вентилятора системы

GPIO

Поддержка 4 способа Вход & Выход GPIO

BIOS

AMI 32 Мб флэш-памяти

Часы с собакой

Поддержка функции сброса оборудования (L256, 0 ~ 255 секунд)

Мощность

DC12V одиночный источник питания

Рабочая температура.

-10 °C ~ 60 °C

Температура хранения.

-20 °C ~ 70 °C

Влажность

5%-95% (Относительная влажность; Без конденсации)

Размеры

170 мм x 170 мм
