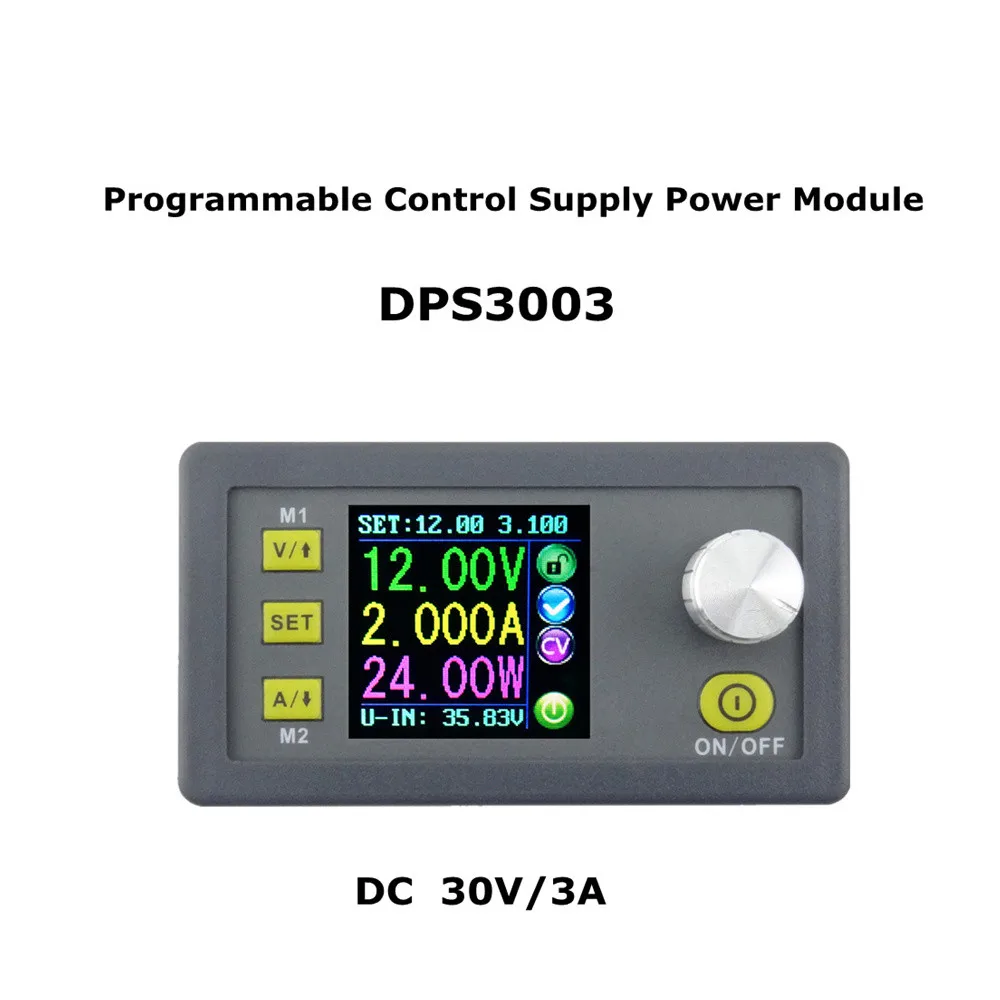

Программируемый Блок питания управления

Модель продукта: DPS3003

Общая информация

Постоянное напряжение и постоянный текущий Программируемый Модуль управления блоком питания ставят коллекцию аналоговых интеграционных и цифровых функций управления в один. Его регулируемый диапазон выходного напряжения составляет 0-32,00 В, шаг за 0,01 В. Его Регулируемый диапазон выходного тока составляет 0-3.000A, шаг за 0.001eay В этом модуле есть функция отключения питания и можно хранить 10 групп предустановленного значения. И он также имеет функцию извлечения быстро двух групп, сохраненных значение. По сравнению с традиционным аналоговым блоком питания, это более удобно, чтобы быстро извлечь напряжение или необходимый ток. ЖК-дисплей на модуле имеет функцию цифрового вольтметра и амперметра. Можно просматривать предустановленное напряжение, входное напряжение, выходное напряжение, предустановленный ток, выходной ток, выходная мощность и т. д. на выходном состоянии напомним, вы видите, что выход открывается или нет, состояние постоянного напряжения и постоянного тока, выход нормальный или нет, Ключ заблокирован или нет, и текущие группы данных, которые используются. В интерфейсе настройки данных можно регулировать значение перенапряжений, значение избыточного тока, значение сверх-мощности, набор данных и ЖК-яркость. Этот модуль имеет множество преимуществ, небольшой размер, расширенную функцию, хороший визуальный эффект, высокую работоспособность, высокая точность, использование независимо, быть вставленной в устройство и широко применено.

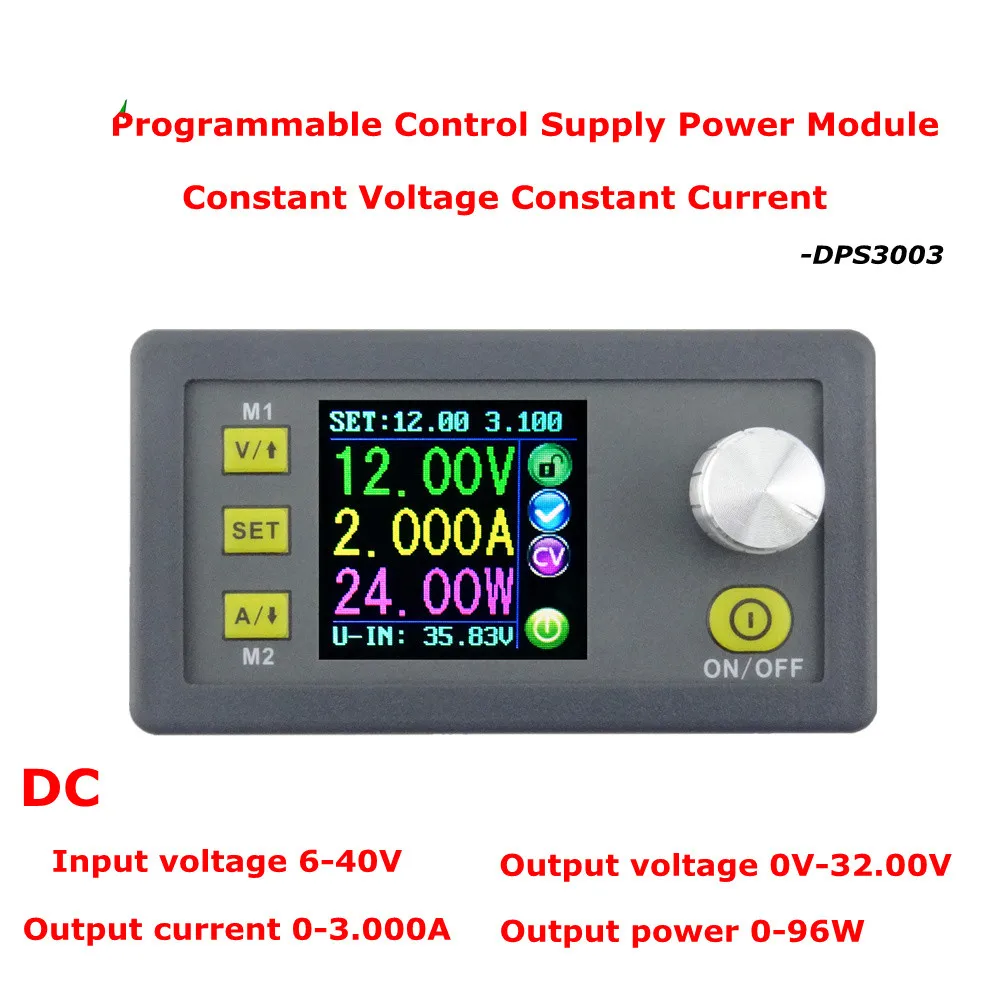

Технические параметры

Диапазон входного напряжения: 6,00-40,00 В Диапазон выходного напряжения: 0 В-32,00 В

Выходной ток: 0-3.000A Выходной диапазон мощности: 0-96 Вт

Вес изделия: около 90 г продукта размеры: 79*43*41 (мм) (Д * Ш * В)

Открытый размер: 71 мм * 39 мм выходное разрешение напряжения: 0,01 В

Точность выходного напряжения: ± (0.5% + 1 разряд)

Выходная точность точности: ± (0.5% + 2 разряд)

Примечание: необходимо убедиться, что входное напряжение в 1,1 раз выше выходного напряжения. При больших текущих обстоятельствах обращайте внимание на ликвидацию тепла.

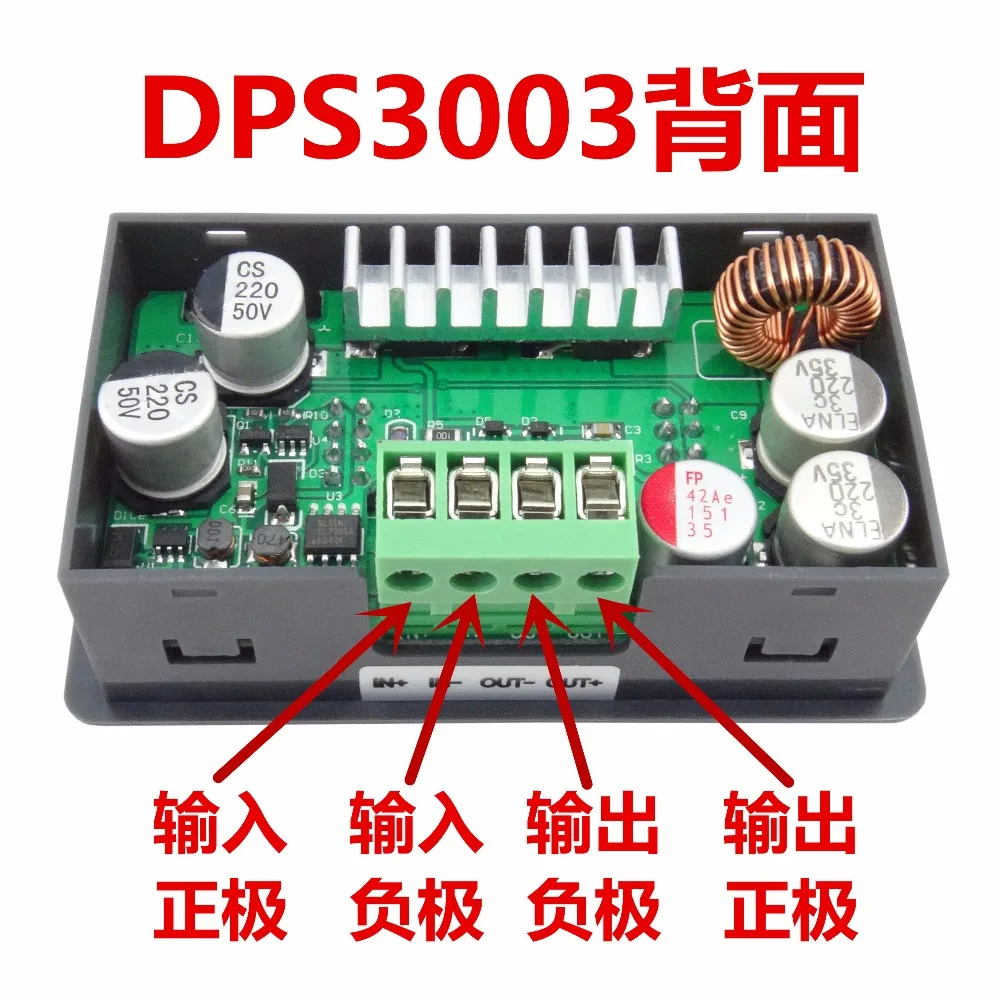

Описание соединения
В +: вход положительный в-: Входной минус:

Выход +: Выходная позитивная: выход-: выход минус

Примечание: Диапазон входного напряжения является DC 6-40 В и 40 В-это ограничение напряжения; пожалуйста, оставьте комнату в использовании. Иначе оно будет сожжено. Вход должен быть DC питания, а не AC 220 В, или еще он будет сожжен тоже. Хотя этот модуль имеет обратную защиту подключения и выходную защиту от короткого замыкания, вы можете muse быть в строгом соответствии с описанием подключения. При подключении питания с выходом модуль будет сожжен.

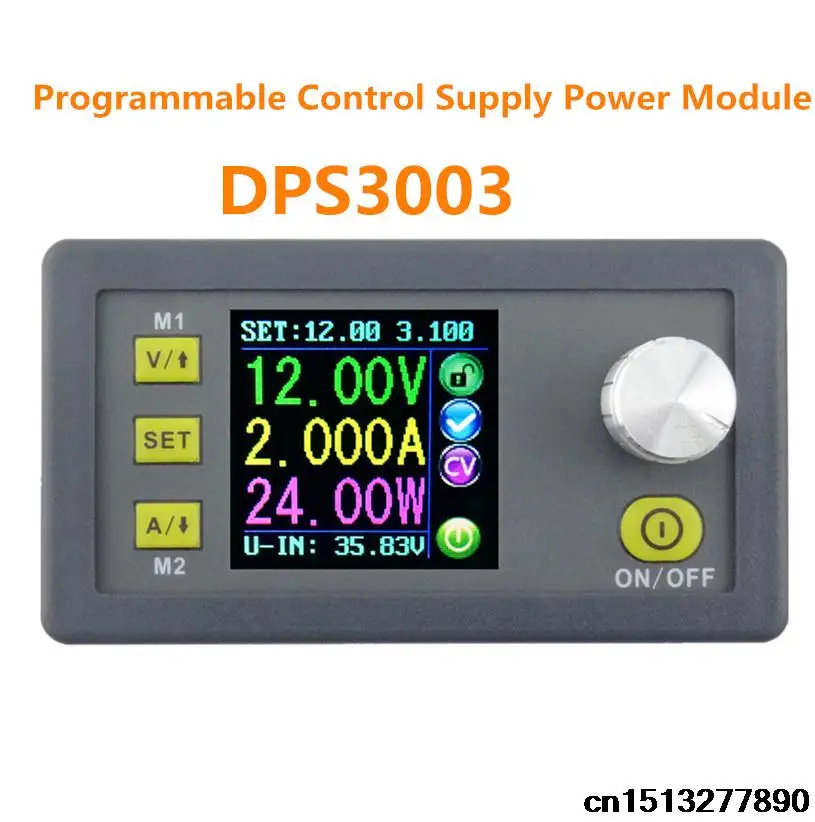

Описание панели

1-Настройка напряжения/страница для выбора/извлечения ярлыка M1 группа данных

2-Настройка данных/извлечение значения указанной группы данных/значение магазина в указанную группу данных

3-текущая Настройка/страница вниз на выбор/экстракт ярлыка M2 группа данных

4-1,44 дюймов цветной ЖК-экран

5-кодирующий потенциометр/Настройка данных/Блокировка всех кнопок

6-открытый или близкий выход

Дисплей описания интерфейса

7-Предустановленная стоимость выходного напряжения

8-фактическое значение выходного напряжения

9-фактическое значение выходного тока

10-фактическое значение выходной мощности

11-фактическое значение входного напряжения

12-предустановленное значение выходного тока

13-ключ блокировки или разблокировка

14-выход нормальный или не подскажите

15-постоянное напряжение и Постоянное Текущее состояние статуса

16-набор данных приглашение

17-открыть или закрыть выходное приглашение

18-предустановленное выходное напряжение

19-предустановленный выходной ток

20-предустановленное более напряженное

21-предустановленный сверхток

22-Предустановленная сверх-мощность

23-Предустановленная яркость экрана

24-предустановленный набор данных

25-фактическое значение выходного напряжения и выходного тока

Инструкция по эксплуатации

При подключении блока питания экран показывает отрадное окно во первых и затем входит в главный интерфейс. На главном интерфейсе, значение выходного набора напряжения и выходное значение текущего значения находится на верхней части экрана. Большое значение шрифта слева-текущее реальное выходное напряжение, текущий реальный выходной ток и текущая реальная выходная мощность. Входное напряжение находится на нижней части экрана. В правой части экрана есть несколько значков рабочего статуса, ключи от ключа блокировки, аномальная икона состояния выходного сигнала, постоянное напряжение и константа постоянного тока, значок кончика данных и открытие или закрытие значка выходного сигнала.

Установите выходное напряжение и выходной ток на главном интерфейсе.

Нажмите V/↑key в ближайшее время, вы можете ввести в статус настройки напряжения. Затем нажмите потенциометр кодирования, а затем введите для регулировки числового значения. Нажмите potentiometer для ввода статуса регулировки числового значения, которое вы хотите настроить. Возможность настройки потенциометра для регулировки числового значения. Вращение по часовой стрелке для увеличения числового значения; поворот против часовой стрелки для уменьшения числового значения. Если вы хотите отказаться от корректировки числового значения, нажмите в ближайшее время. В то же время будет храниться предустановленное значение. Или вы ничего не можете сделать за одну минуту, статус будет автоматически существовать, и предустановка будет сохранена тоже. Вы можете нажать A/↓to чтобы установить выходной ток таким же образом.

Установите данные о интерфейсе настройки данных

На главном интерфейсе вы можете нажать кнопку SET в ближайшее время, чтобы войти в интерфейс настройки данных. На интерфейсе настройки данных, нажмите в ближайшее время/↑or A/↓ для чтобы страница или страница вниз к U-SET или I-SET, а затем установить выходное напряжение и выходной ток, тем же способом, который используется в главном интерфейсе.

Установите значение защиты.

Страница или страница вниз к S-OVP, S-OCP или S-OPP место для установки значения напряжения, соответственно значение и значение по сравнению с текущей стоимостью и избыточной мощностью; когда значение зависит от значения настройки, выходные данные будут закрыты. И затем нажмите в ближайшее время кодирующий потенциометр, чтобы ввести в статус настройки числовое значение, которое вы хотите настроить. Возможность настройки потенциометра для регулировки числового значения. Если вы хотите отказаться от настройки числового значения, нажмите в ближайшее время.

Регулировка яркости экрана.

Страница или страница вниз к B-LED, затем нажмите в ближайшее время кодирующий потенциометр для ввода статуса регулировки яркости экрана. Возможность настройки потенциометра для регулировки численного значения, которое вам необходимо. Если вы хотите отказаться от настройки числового значения, нажмите в ближайшее время. Существует шесть уровней яркости ЖК-экрана, 0-5 уровней. Ранг 0-это самый темный, ранг 5-самый яркий. Ты можешь выбрать то, что тебе нравится.

Настройка данных и хранения указанной группы данных.

Страница или страница до M-PRE, затем в ближайшее время нажмите потенциометр кодирования для ввода статуса выбора групп данных. Включите потенциометр для выбора группы данных, которую необходимо просматривать. Затем будет отображена группа данных, которая вам нужна. И затем нажмите потенциометр кодирования для вступления в статус меняющегося выходного состояния. Возможность выбора потенциометра для выбора или выключения. При выборе на, группа данных извлечена, и статус вывода остается тем же. Когда выберите, группа данных извлечена, и выходные данные закрыты. Если вы хотите отказаться от выбора набора данных, нажмите в ближайшее время. Затем нажмите в ближайшее время/↑or A/↓ для страницы вверх или страницы вниз, в другое место для регулировки данные, которые вам нужны. После настройки данных, сохраняйте набор нажатия клавиш более 2 s, все данные, которые вы устанавливаете, автоматически хранятся в указанной группе данных. В то же время вы можете видеть номер группы на правом экране. Наконец вы можете нажать в ближайшее время установить ключ назад к основному интерфейсу.

Установка загрузки по умолчанию открытого или близкого выходных

Страница или страница вниз к S-INI, затем в ближайшее время нажмите потенциометр кодирования для ввода статуса настройки. Установите на, загрузки по умолчанию; отключите, загрузитесь по умолчанию близко.

Описание функции.

Открыть или закрыть выходные данные.

Вы можете нажать кнопку включения/выключения, чтобы открыть или закрыть выход на любой интерфейс.

Заблокируйте кнопку, чтобы избежать неправильной работы.

На любом интерфейсе вы можете сохранять нажатие потенциометра более 2 s, все кнопки заперты. Вы можете видеть значок ключа блокировки на правом экране. При желании разблокировать все кнопки, сохранять нажатие потенциометра более 2 s, все кнопки разблокированы. Значок ключа разблокирования будет отображен на правом экране.

Группа данных M0-M9

M0 group является группой данных по умолчанию загрузки. Когда вы извлекаете группу данных, эта группа данных будет охватывать группу данных M0 и автоматически храниться в группе данных M0.

Получение группы данных Группы M1 или м2.

На главном интерфейсе сохраняйте нажатие V/↑или A ↑or ↓ более 2 больше, вы можете быстро извлечь группу данных хранилища данных M1 или M2. В то же время соответствующий номер группы данных будет отображен на правом экране.

Извлеките указанную группу данных.

На главном интерфейсе, сохраняйте нажатие клавиши ключа более 2 s, порядковый номер группы данных будет отображен на правом экране, можно превратить потенциометр кодирования, чтобы выбрать группу данных, которая вам нужна. А затем нажмите вскоре установленную клавишу, вы можете извлечь указанную группу данных, которая вам нужна.
